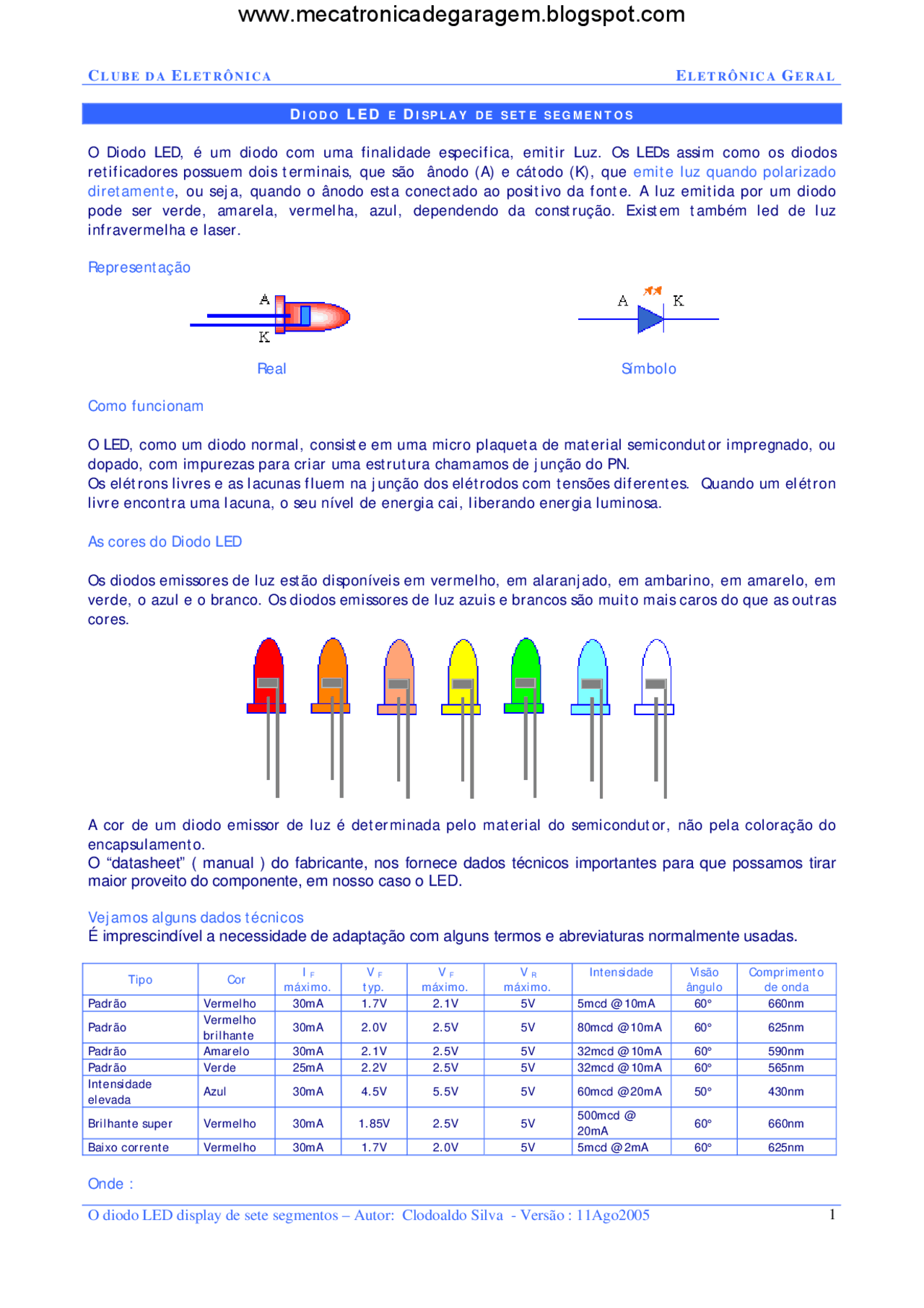

CLUBE DA ELETRÔNICA ELETRÔNICA GERAL
O diodo LED display de sete segmentos – Autor: Clodoaldo Silva - Versão : 11Ago2005
1
DIODO LED E DISPLAY DE SETE SEGMENTOS
O Diodo LED, é um diodo com uma finalidade especifica, emitir Luz. Os LEDs assim como os diodos
retificadores possuem dois terminais, que são ânodo (A) e cátodo (K), que emite luz quando polarizado
diretamente, ou seja, quando o ânodo esta conectado ao positivo da fonte. A luz emitida por um diodo
pode ser verde, amarela, vermelha, azul, dependendo da construção. Existem também led de luz
infravermelha e laser.
Representação
Real Símbolo
Como funcionam
O LED, como um diodo normal, consiste em uma micro plaqueta de material semicondutor impregnado, ou
dopado, com impurezas para criar uma estrutura chamamos de junção do PN.
Os elétrons livres e as lacunas fluem na junção dos elétrodos com tensões diferentes. Quando um elétron
livre encontra uma lacuna, o seu nível de energia cai, liberando energia luminosa.
As cores do Diodo LED
Os diodos emissores de luz estão disponíveis em vermelho, em alaranjado, em ambarino, em amarelo, em
verde, o azul e o branco. Os diodos emissores de luz azuis e brancos são muito mais caros do que as outras
cores.
A cor de um diodo emissor de luz é determinada pelo material do semicondutor, não pela coloração do
encapsulamento.
O “datasheet” ( manual ) do fabricante, nos fornece dados técnicos importantes para que possamos tirar
maior proveito do componente, em nosso caso o LED.
Vejamos alguns dados técnicos
É imprescindível a necessidade de adaptação com alguns termos e abreviaturas normalmente usadas.
Tipo Cor I F
máximo. V F
typ. V F
máximo. V R
máximo. Intensidade
Visão
ângulo Comprimento
de onda
Padrão Vermelho 30mA 1.7V 2.1V 5V 5mcd @ 10mA 60° 660nm
Padrão Vermelho
brilhante 30mA 2.0V 2.5V 5V 80mcd @ 10mA 60° 625nm
Padrão Amarelo 30mA 2.1V 2.5V 5V 32mcd @ 10mA 60° 590nm
Padrão Verde 25mA 2.2V 2.5V 5V 32mcd @ 10mA 60° 565nm
Intensidade
elevada Azul 30mA 4.5V 5.5V 5V 60mcd @ 20mA 50° 430nm
Brilhante super Vermelho 30mA 1.85V 2.5V 5V 500mcd @
20mA 60° 660nm
Baixo corrente Vermelho 30mA 1.7V 2.0V 5V 5mcd @ 2mA 60° 625nm
Onde :
www.mecatronicadegaragem.blogspot.com
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Eletrônica Geral - LEDS e outras Notas de estudo em PDF para Eletrônica, somente na Docsity!

C L U B E D A E L E T R Ô N I C A E L E T R Ô N I C A G E R A L

D I O D O L E D E D I S P L A Y D E S E T E S E G M E N T O S

O Diodo LED, é um diodo com uma finalidade especifica, emitir Luz. Os LEDs assim como os diodos

retificadores possuem dois terminais, que são ânodo (A) e cátodo (K), que emite luz quando polarizado

diretamente, ou seja, quando o ânodo esta conectado ao positivo da fonte. A luz emitida por um diodo

pode ser verde, amarela, vermelha, azul, dependendo da construção. Existem também led de luz

infravermelha e laser.

Representação

Real Símbolo

Como funcionam

O LED, como um diodo normal, consiste em uma micro plaqueta de material semicondutor impregnado, ou

dopado, com impurezas para criar uma estrutura chamamos de junção do PN.

Os elétrons livres e as lacunas fluem na junção dos elétrodos com tensões diferentes. Quando um elétron

livre encontra uma lacuna, o seu nível de energia cai, liberando energia luminosa.

As cores do Diodo LED

Os diodos emissores de luz estão disponíveis em vermelho, em alaranjado, em ambarino, em amarelo, em

verde, o azul e o branco. Os diodos emissores de luz azuis e brancos são muito mais caros do que as outras

cores.

A cor de um diodo emissor de luz é determinada pelo material do semicondutor, não pela coloração do

encapsulamento.

O “datasheet” ( manual ) do fabricante, nos fornece dados técnicos importantes para que possamos tirar

maior proveito do componente, em nosso caso o LED.

Vejamos alguns dados técnicos

É imprescindível a necessidade de adaptação com alguns termos e abreviaturas normalmente usadas.

Tipo Cor (^) máximo.I^ F typ.V^ F máximo.V^ F máximo.V^ R Intensidade^ ânguloVisão Comprimentode onda

Padrão Vermelho 30mA 1.7V 2.1V 5V 5mcd @ 10mA 60° 660nm

Padrão Vermelhobrilhante 30mA 2.0V 2.5V 5V 80mcd @ 10mA 60° 625nm

Padrão Amarelo 30mA 2.1V 2.5V 5V 32mcd @ 10mA 60° 590nm Padrão Verde 25mA 2.2V 2.5V 5V 32mcd @ 10mA 60° 565nm Intensidade elevada Azul^ 30mA^ 4.5V^ 5.5V^ 5V^ 60mcd @ 20mA^ 50°^ 430nm

Brilhante super Vermelho 30mA 1.85V 2.5V 5V 500mcd @20mA 60° 660nm

Baixo corrente Vermelho 30mA 1.7V 2.0V 5V 5mcd @ 2mA 60° 625nm

Onde :

C L U B E D A E L E T R Ô N I C A E L E T R Ô N I C A G E R A L

IF máximo Corrente de polarização direta máxima, para o LED conectado corretamente.

VF típico Tensão direta típica, usar no calculo para o resistor de proteção do LED.

VF máximo Tensão direta máxima ( usar sempre a típica )

VR máximo Tensão direta máxima ( se conectou corretamente não é necessário )

Intensidade de

luz

É o brilho do LED, para a corrente especificada, dado em candela

Ângulo da visão O LED (padrão) têm um ângulo da visão de 60°, outro emitem-se um feixe mais

estreito aproximadamente de 30°.

Comprimento de

onda

A largura do comprimento de onda do LED, é o que determina sua cor, normalmente

especificado em nanômetro.

Como ligar?

Os diodos emissores de luz devem ser conectados a maneira correta, caso contrário serão destruídos, nos

esquemas eletrônicos devemos observar o Anodo e Catodo do LED. O cátodo é o terminal maior e o anodo

o terminal menor, outra maneira de identificar é através do chanfro que indica o terminal catodo (

negativo ).

Quando for soldar o LED, cuidado pois o calor excessivo poderá destruí-lo

O resistor limitador

O LED não devem ser conectados diretamente a fonte, sempre devemos liga-lo com um resistor limitador.

O grande problema é que esse resistor deve ser dimensionado, para uma corrente e tensão especificada.

Exemplo:

Sabemos que a tensão distribuída ao longo da malha, deve ser igual a

tensão da fonte. Então:

Dados: V LED =2,0V @ I^ F =30mA

V = VR + V LED

12 V = VR + 2,0 V

VR = 12V - 2,0 V

VR = 10 V

V= R. I

VR = R. I LED

10 V = R. 30mA

R = 10V ÷ 30mA

R = 333,33Ω

Comercial = 390Ω

Nota : Uma vez que o resistor foi dimensionado com o valor máximo de corrente, devemos aproximar

valor do resistor para o comercial próximo mais alto.

O display de sete segmentos

O display de sete segmentos, nada mais é do que um invólucro com sete led´s

com formato de segmento, posicionados de tal forma a possibilitar a formação

de números decimais e algumas letras utilizadas no código hexadecimal.

Os segmentos do display são representados pelas letras a, b, c, d, e, f, g, , são

encontrados nas configurações anodo comum e catodo comum , conforme as

figuras abaixo.

O display

C L U B E D A E L E T R Ô N I C A E L E T R Ô N I C A G E R A L

Tabela de funcionamento do CI 7447

O decodificador 4511

Outro Integrado bastante usado é o CMOS 4511, seu funcionamento é muito parecido com o anterior.

Pinagem Esquema de ligação – catodo comum

Descrição dos pinos

‰ VDD = Alimentação 3 a 15 V

‰ VSS = terra

‰ Input ABCD entradas do contador

BCD

‰ Output abcdefg saídas para o display

‰ LT é para teste

‰ BI serve para apagar ou modular por

pulsos a intensidade dos segmentos

‰ LE permite armazenar o código da

entrada.

C L U B E D A E L E T R Ô N I C A E L E T R Ô N I C A G E R A L

Tabela de funcionamento do CI 4511

www.clubedaeletronica.com.br

Referências bibliográficas:

‰ Araújo, C e Chui, C.S. Praticando eletrônica digital. São Paulo. ED. Érica, 2000.

‰ http://www.doctronics.co.uk/4511.htm

‰ http://www.fairchildsemi.com/ds/CD/CD4511BC.pdf
