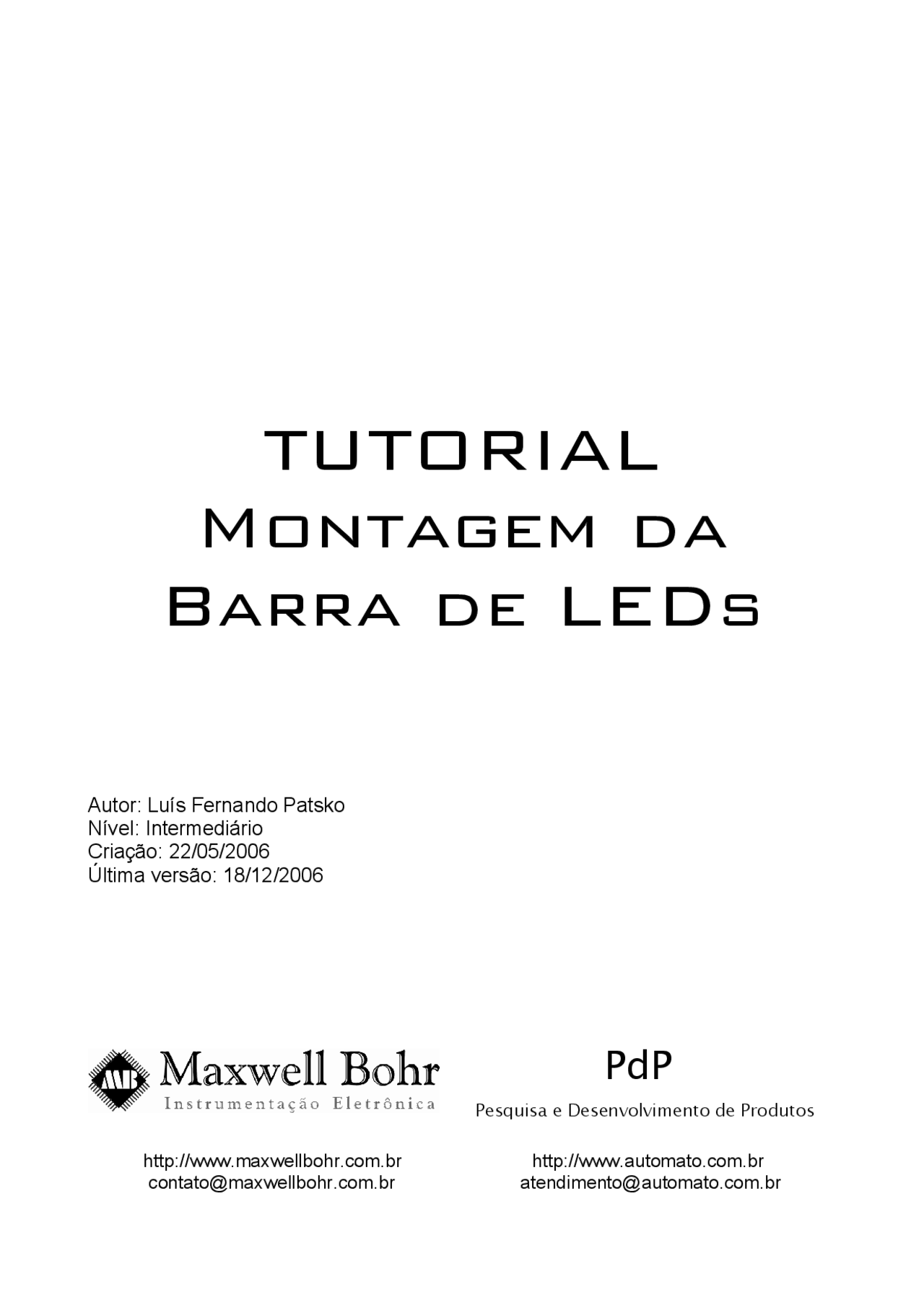

Pesquisa e Desenvolvimento de Produtos http://www.maxwellbohr.com.br http://www.automato.com.br [email protected] [email protected]
1 − Introdução Esse tutorial abordará a construção de uma placa para uma barra de LEDs e a programação para que se possa controlá-la através das saídas digitais do MEC1000 ou do Módulo de Entradas, Saídas e Servo-motores do KDR5000. Ele pode ser utilizado em várias aplicações, bastando ao usuário criar vínculos com outros componentes para que ele responda da maneira que for necessária. Por exemplo, a barra de LEDs pode ser utilizada para indicar a resposta de um sensor ou a velocidade de um motor. 2 − Material Para a elaboração da barra de LED o material necessário é: 8 LEDs (de qualquer tamanho e cor), 8 resistores de 180 Ohm, um conector latch macho de 10 vias, um conector latch fêmea de 10 vias, um cabo flat de 10 vias e uma placa de fenolite. 3 − Funcionamento Um dos componentes que mais frequentemente encontramos no nosso cotidiano é o LED (Light-emitting Diode). São inúmeras as aplicações onde ele é empregado, como indicadores de estado de inúmeros equipamentos (indicador ligado-desligado, por exemplo), displays, transmissores de controles remotos, brinquedos, sensores de movimento de mouses e até mesmo estão sendo utilizados em semáforos e faróis de carros. Os LEDs na verdade são diodos, mas ao invés de germânio ou silício, eles utilizam outros compostos semicondutores. Os diodos comuns apresentam uma certa resistência à passagem
4 − Montagem Iniciaremos a montagem da placa da barra de LEDs observando o esquema de ligação dos componentes necessários. De cada saída digital parte uma trilha que leva ao resistor e então ao LED. Os terminais negativos dos LEDs são comuns, ou seja, todos eles se encaminharão para o pino 10 do conector. O pino 1 do conector, onde se localiza a alimentação de 5 Volts não será utilizado, pois os LEDs serão alimentados pelas saídas digitais. Assim como os diodos comuns, os LEDs não podem ser ligados diretamente a uma fonte de tensão, pois isso certamente acabará queimando o componente. Em geral, os LEDs são feitos para trabalhar com uma corrente elétrica entre 1mA e 20mA. Portanto, devemos colocar em série com o componente um resistor para limitar a corrente que será conduzida pelo LED. No nosso tutorial, estamos usando como alimentação o sinal de 3,3 V proveniente da saída digital. Vamos considerar que há uma queda de tensão de aproximadamente 1,5 V. Então, para uma corrente de 10mA, o resistor a ser usado será: V = R · I 3,3V – 1,5V = R · 0,01A 1,8V = R 0,01A R =180Ω O resultado obtido é um resistor de valor comercial, que pode ser encontrado no mercado. Utilizaremos oito desses resistores, sendo um para cada LED. Caso resistores com esse valor não possam ser encontrados com facilidade, podemos utilizar resistores de 220 Ohm, que são mais comuns. Com todos os componentes à mão, deve-se então elaborar o desenho das trilhas, utilizando os componentes a serem usados para dimensionar os furos que serão feitos na placa. Também é importante lembrar que as trilhas ficarão no lado oposto dos componentes, ou seja, é
preciso inverter o desenho para transferi-lo na superfície de cobre. Após obter a placa de circuito impresso, deve-se aplicar uma pequena camada de solda sobre todas as trilhas, limpá-la e então iniciar a soldagem dos componentes. Nesse tutorial, existem dois pontos críticos no momento da soldagem. Um dos componentes ao qual se deve dar muita atenção no momento da soldagem é o conector macho latch de 10 vias. É necessário ter muito cuidado para não invertê-lo, pois isso poderá danificar tanto o circuito quanto o MEC1000 ou o KDR5000. Outro componente com o qual se deve ter muito cuidado é o LED. Como esse componente é polarizado, ele deve ter seus terminais soldados adequadamente. Para isso, basta observar os códigos de identificação dos terminais ânodo (positivo) e cátodo (negativo). Nos LEDs redondos, há um pequeno corte na aba que circula a sua base, indicando o terminal negativo. Nos componentes novos, o terminal negativo se destaca por ser mais curto. Outra forma de identificação muito eficaz, principalmente nos LEDs de outros formatos é observando seu interior. A estrutura interna maior indica o terminal negativo. Quanto ao resistor, sua posição não é tão crítica. Não há riscos de invertê-lo e, desde que esteja em série com o LED, pode estar localizado tanto ligando o terminal positivo do LED à saída digital quanto ligando o terminal negativo ao terra (0V). Por questão de conveniência, no
