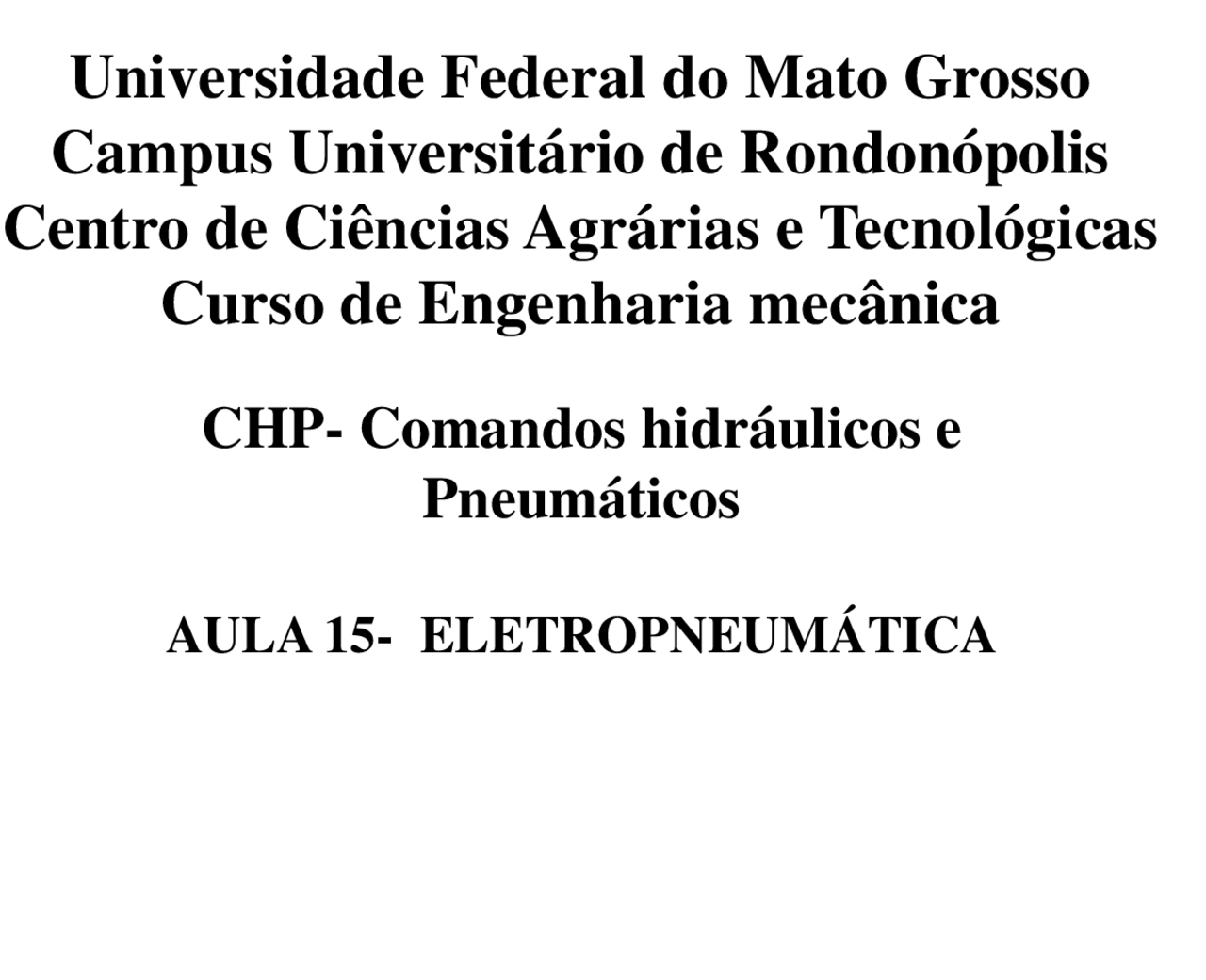

CHP- Comandos hidráulicos e
Pneumáticos
AULA 15- ELETROPNEUMÁTICA
Universidade Federal do Mato Grosso
Campus Universitário de Rondonópolis
Centro de Ciências Agrárias e Tecnológicas
Curso de Engenharia mecânica
TENSÃO CONTINUA X TENSÃO ALTERNADA
Tensão Contínua É aquela que não varia sua intensidade e sentido em função do tempo. EX. 24 VCC Tensão Alternada É aquela que varia sua intensidade e sentido periodicamente em função do tempo. EX. 127 VCA
Componentes dos Circuitos Elétricos
Os componentes elétricos utilizados nos circuitos
são distribuídos em três categorias:
- os elementos de entrada de sinais elétricos,
- os elementos de processamento de sinais ,
- e os elementos de saída de sinais elétricos.
Elementos de Entrada de Sinais
Os componentes de entrada de sinais elétricos são aqueles que emitem informações ao circuito por meio de uma ação muscular, mecânica, elétrica, eletrônica ou combinação entre elas. Entre os elementos de entrada de sinais podemos citar as botoeiras, as chaves fim de curso, os sensores de proximidade e os pressostatos , entre outros, todos destinados à emitir sinais para energização ou desenergização do circuito ou parte dele.
Botão Liso Tipo Pulsador Botão Pulsador Tipo Cogumelo
Botão Giratório com trava Botão tipo Cogumelo com Trava (Botão de Emergência)
Chave Fim de Curso Tipo Rolete Chave Fim de Curso Tipo Rolete Escamoteavel
Elementos de Entrada de Sinais
Sensores de Proximidade São elementos emissores de sinais elétricos, os quais são posicionados no decorrer do percurso de cabeçotes móveis de máquinas e equipamentos industriais, bem como das hastes de cilindros hidráulicos e/ou pneumáticos. O acionamento dos sensores, entretanto, não depende de contato físico com as partes móveis dos equipamentos, basta apenas que estas partes aproximem-se dos sensores a uma distância que varia de acordo com o tipo de sensor utilizado.
Elementos de Entrada de Sinais
Sensores de Proximidade Os sensores de proximidade apresentam as mesmas características de funcionamento. Possuem dois cabos de alimentação elétrica, sendo um positivo e outro negativo, e um cabo de saída de sinal. Estando energizados e ao se aproximarem do material a ser detectado, os sensores emitem um sinal de saída que, devido principalmente à baixa corrente desse sinal, não podem ser utilizados para energizar diretamente bobinas de solenóides ou outros componentes elétricos que exigem maior potência.
Sensor Capacitivo Sensor Indutivo Sensor Optico por Barreira Fotoelétrica
16
Elementos de Entrada de Sinais
Sensores Magnéticos de Proximidade Os sensores de proximidade magnéticos, como o próprio nome sugere, detectam apenas a presença de materiais metálicos e magnéticos, como no caso dos imãs permanentes. São utilizados com maior frequência em máquinas e equipamentos pneumáticos e são montados diretamente sobre as camisas dos cilindros dotados de êmbolos magnéticos. Toda vez que o êmbolo magnético de um cilindro se movimenta, ao passar pela região da camisa onde externamente está posicionado um sensor magnético, este é sensibilizado e emite um sinal ao circuito elétrico de comando.
Sensor de Proximidade Magnético
Elementos de Entrada de Sinais
Pressostatos Se a mola de regulagem deste pressostato for ajustada com uma pressão de, por exemplo, 7 bar, enquanto a pressão na linha for inferior a esse valor, seu contato 11 / 12 permanece fechado, ao mesmo tempo em que o contato 13 / 14 se mantém aberto. Quando a pressão na linha ultrapassar os 7 bar ajustados na mola, os contatos se invertem, abrindo 11 / 12 e fechando 13 / 14.
Pressostatos 1 2 P 3
