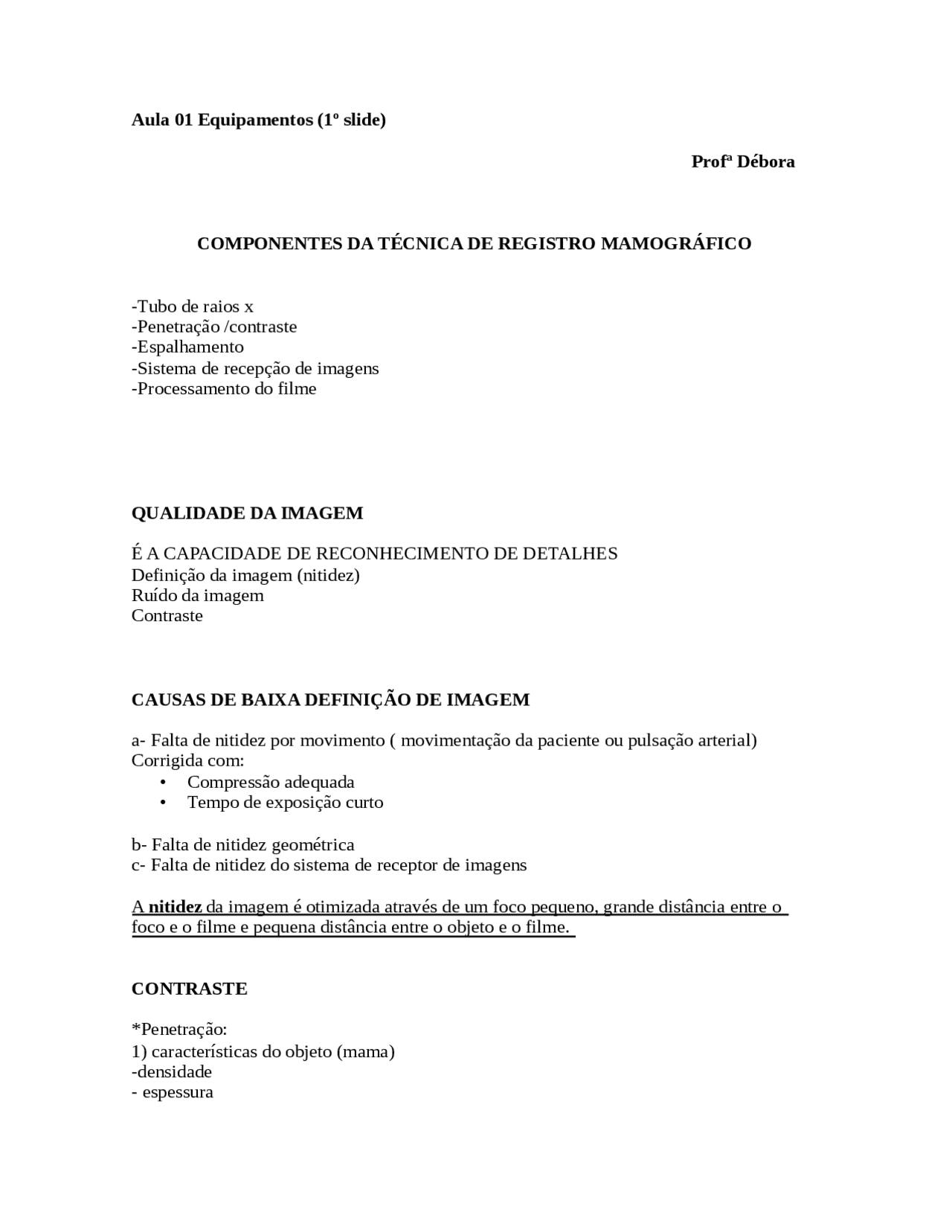

Aula 01 Equipamentos (1º slide)
Profª Débora
COMPONENTES DA TÉCNICA DE REGISTRO MAMOGRÁFICO
-Tubo de raios x -Penetração /contraste -Espalhamento -Sistema de recepção de imagens -Processamento do filme
QUALIDADE DA IMAGEM
É A CAPACIDADE DE RECONHECIMENTO DE DETALHES
Definição da imagem (nitidez) Ruído da imagem Contraste
CAUSAS DE BAIXA DEFINIÇÃO DE IMAGEM
a- Falta de nitidez por movimento ( movimentação da paciente ou pulsação arterial) Corrigida com:
- Compressão adequada
- Tempo de exposição curto
b- Falta de nitidez geométrica c- Falta de nitidez do sistema de receptor de imagens
A nitidez da imagem é otimizada através de um foco pequeno, grande distância entre o foco e o filme e pequena distância entre o objeto e o filme.
CONTRASTE
*Penetração:
- características do objeto (mama) -densidade
- Energia do fóton
- kv -anodo -filtro *Espalhamento:
- grade
- air gap *Filme:
- Exposição
- Curva característica: forma e processamento
TUBOS DE RAIOS-X DOS MAMÓGRAFOS
Imagens com alta definição (nitidez): -Ponto focal extremamente pequeno (menor que 0,4) -Tempos de exposição curtos (abaixo de 2 segundos) -Pequena distância entre o objeto e o filme -Grande distância entre o foco e o filme (acima de 60 cm)
Imagens com alto grau de contraste; Fonte abundante de fótons de baixa energia
- Material do anodo de Ródio, Molibdênio ou Tunsgtênio)
- Filtros (material e espessura)
- Pico de kvp (regulado no aparelho ou automático)
CONTROLE DE EXPOSIÇÃO AUTOMÁTICA:
Os equipamentos mais modernos possuem um dispositivo eletrônico que controla o nível de exposição no receptor através de uma fotocélula colocada sobre o cassete de filmes que tem a função de suspender a geração de rx quando o receptor de imagens (conjunto tela- filme) recebe uma quantidade de exposição pré-determinada considerada ideal para um determinado exame. É importante posicionar a fotocélula sobre uma parte representativa do tecido fibro-glandular, o posicionamento impróprio da fotocélula é a causa mais freqüente de exposição incorreta.
SISTEMA DE RECEPÇÃO DE IMAGENS:
-A combinação filme/écran consiste de um cassete contendo uma película chamada tela intensificadora com uma camada fosforecente que é capaz de converter a energia dos
