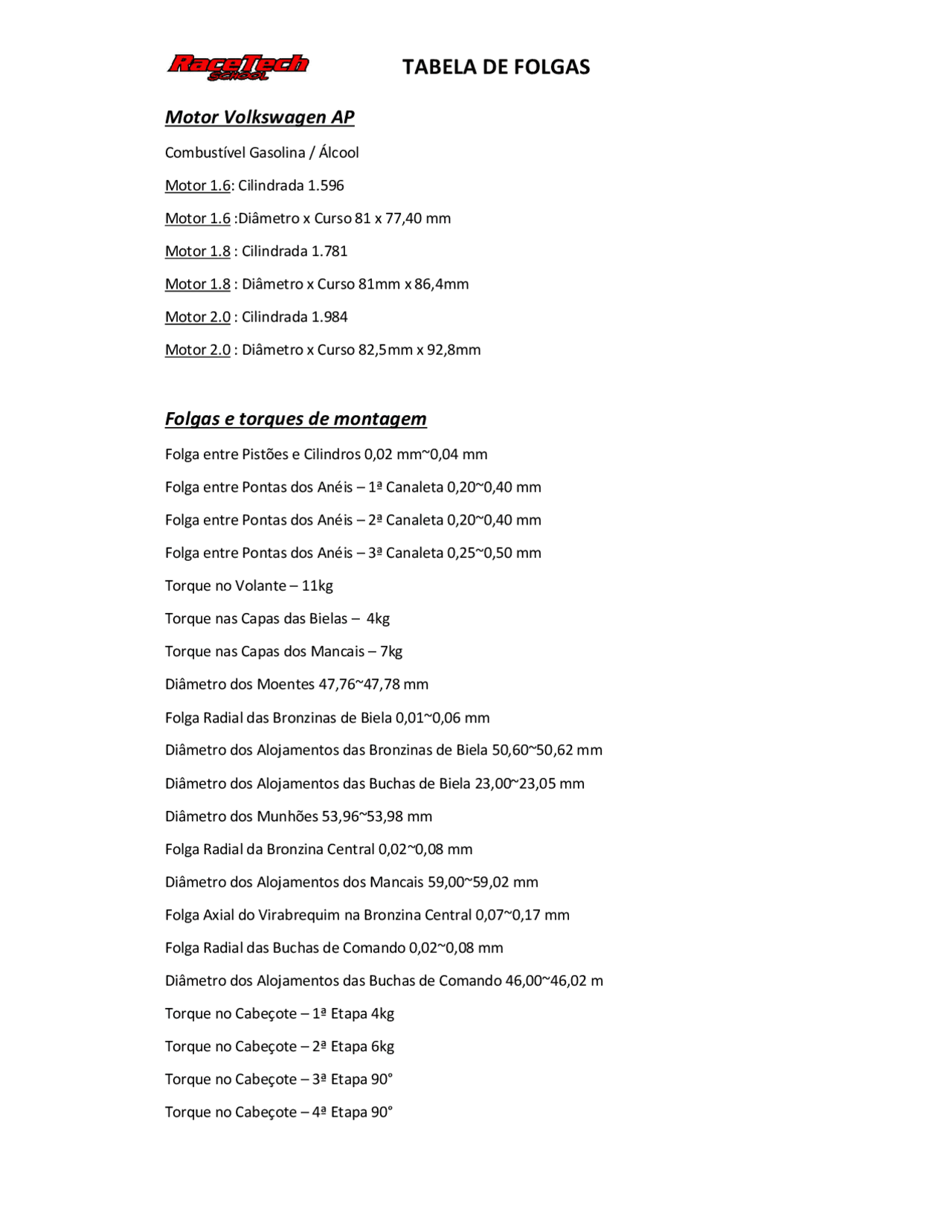

TABELA DE FOLGAS
Motor Volkswagen AP
Combustível Gasolina / Álcool
Motor 1.6: Cilindrada 1.596
Motor 1.6 :Diâmetro x Curso 81 x 77,40 mm
Motor 1.8 : Cilindrada 1.781
Motor 1.8 : Diâmetro x Curso 81mm x 86,4mm
Motor 2.0 : Cilindrada 1.984
Motor 2.0 : Diâmetro x Curso 82,5mm x 92,8mm
Folgas e torques de montagem
Folga entre Pistões e Cilindros 0,02 mm~0,04 mm
Folga entre Pontas dos Anéis – 1ª Canaleta 0,20~0,40 mm
Folga entre Pontas dos Anéis – 2ª Canaleta 0,20~0,40 mm
Folga entre Pontas dos Anéis – 3ª Canaleta 0,25~0,50 mm
Torque no Volante – 11kg
Torque nas Capas das Bielas – 4kg
Torque nas Capas dos Mancais – 7kg
Diâmetro dos Moentes 47,76~47,78 mm
Folga Radial das Bronzinas de Biela 0,01~0,06 mm
Diâmetro dos Alojamentos das Bronzinas de Biela 50,60~50,62 mm
Diâmetro dos Alojamentos das Buchas de Biela 23,00~23,05 mm
Diâmetro dos Munhões 53,96~53,98 mm
Folga Radial da Bronzina Central 0,02~0,08 mm
Diâmetro dos Alojamentos dos Mancais 59,00~59,02 mm
Folga Axial do Virabrequim na Bronzina Central 0,07~0,17 mm
Folga Radial das Buchas de Comando 0,02~0,08 mm
Diâmetro dos Alojamentos das Buchas de Comando 46,00~46,02 m
Torque no Cabeçote – 1ª Etapa 4kg
Torque no Cabeçote – 2ª Etapa 6kg
Torque no Cabeçote – 3ª Etapa 90°
Torque no Cabeçote – 4ª Etapa 90°
