NÃO TEM
NÃO TEM
NÃO TEM
NÃO TEM
NÃO TEM
ALIMENTAÇÃO ATUADOR DE MARCHA LENTA (IACV).
ALIMENTAÇÃO ATUADOR DE MARCHA LENTA (IACV).
SEM FUNÇÃO.
SINAL NEGATIVO DO INTERRUPTOR DE EMBREAGEM E PONTO MORTO PARA O ECM.
VAI PARA O CONECTOR DLC.
SEM FUNÇÃO.
ALIMENTAÇÃO ATUADOR DE MARCHA LENTA (IACV).
ALIMENTAÇÃO ATUADOR DE MARCHA LENTA (IACV).
ALIMENTAÇÃO NEGATIVA AQUECEDOR DE SENSOR DE OXIGÊNIO.
ALIMENTAÇÃO NEGATIVA DO SENSOR CKP.
ALIMENTAÇÃO POSITIVA DO SENSOR EOT.
SEM FUNÇÃO.
SINAL DE SAÍDA DO SENSOR DE INCLINAÇÃO PARA O ECM.
SINAL DE SAÍDA DO SENSOR MAP DA UNIDADE DE SENSORES PARA O ECM.
SINAL NEGATIVO PARA O ALC INFORMANDO A MISTURA DE COMBUSTÍVEL.
ALIMENTAÇÃO NEGATIVA LUZ DE ANOMALIA (MIL) DO PAINEL.
PULSO DO TACOMÊTRO DO PAINEL.
ALIMENTAÇÃO NEGATIVA DA BOMBA DE COMBUSTÍVEL.
NEGATIVO OU TERRA DO CHASSI.
NEGATIVO OU TERRA DO CHASSI.
ALIMENTAÇÃO NEGATIVA DA BOBINA DE IGNIÇÃO.
SINAL DE SAÍDA DO SENSOR CKP PARA O ECM.
SEM FUNÇÃO.
SINAL DE SAÍDA DO SENSOR IAT DA UNIDADE DE SENSORES PARA O ECM.
VAI PARA O CONECTOR DLC.
ALIMENTAÇÃO NEGATIVA DO BICO INJETOR.
SEM FUNÇÃO.
ALIMENTAÇÃO SENSOR DE INCLINAÇÃO, E UNIDADE DE SENSORES (MAP E TPS).
Ass: Alan Rodrigues

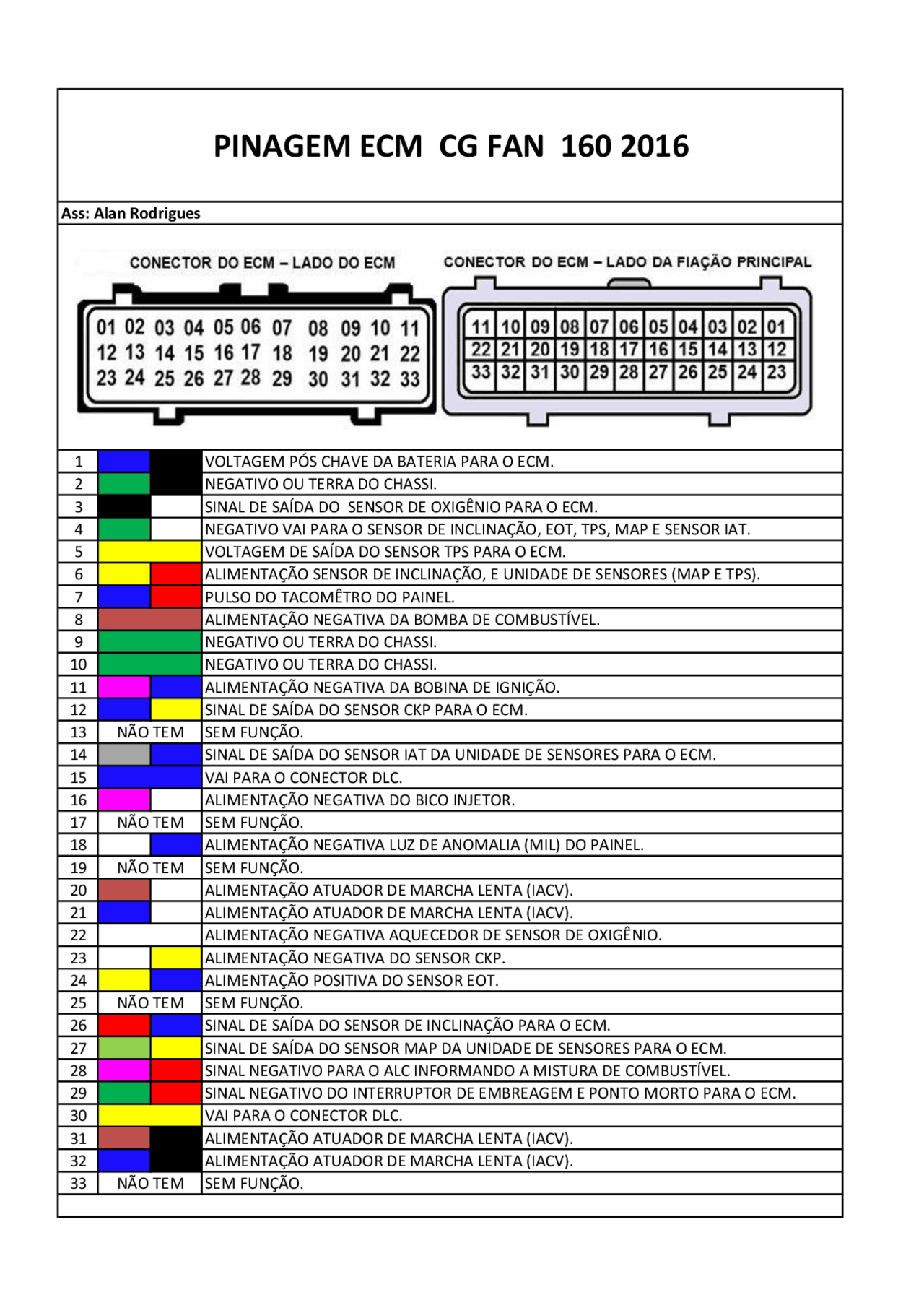

PINAGEM ECM CG FAN 160 2016
VOLTAGEM PÓS CHAVE DA BATERIA PARA O ECM.
NEGATIVO OU TERRA DO CHASSI.
SINAL DE SAÍDA DO SENSOR DE OXIGÊNIO PARA O ECM.
NEGATIVO VAI PARA O SENSOR DE INCLINAÇÃO, EOT, TPS, MAP E SENSOR IAT.
VOLTAGEM DE SAÍDA DO SENSOR TPS PARA O ECM.
