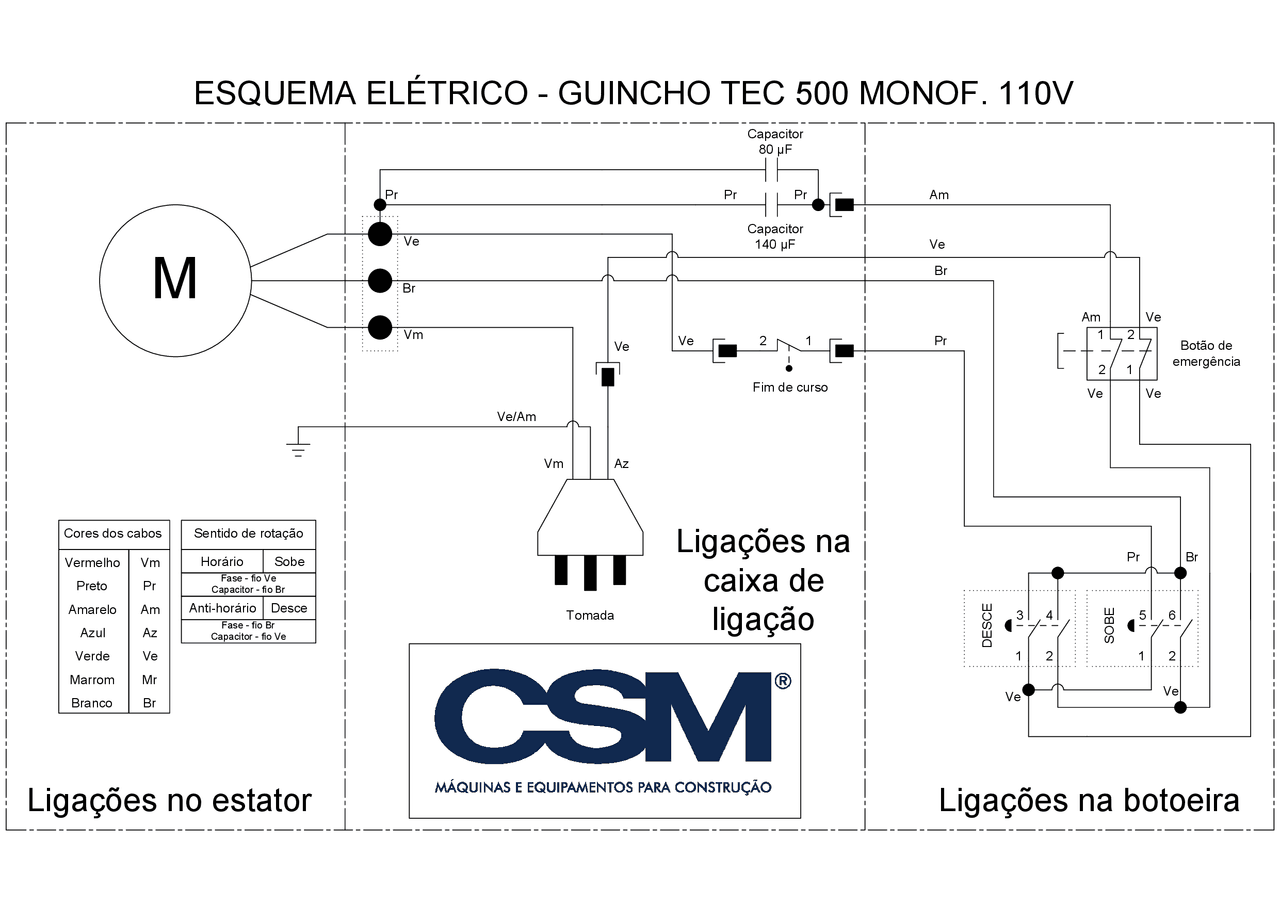

ESQUEMA ELÉTRICO - GUINCHO TEC 500 MONOF. 110V
12
1 2 Botão de
emergência
VeAm
Ve Ve
Am
Ligações na botoeiraLigações no estator
Ve/Am
Vm Az
12
Fim de curso
Br
Ve
Vm Ve
Pr Pr Pr
M
Pr
Capacitor
140 µF
Br
Ve
Ve
Tomada
Ligações na
caixa de
ligação 34 5 6
SOBE
DESCE
1 2 1 2
Ve
Ve
BrPr
Cores dos cabos
Preto
Amarelo
Azul
Verde
Marrom
Vermelho
Branco
Pr
Vm
Am
Az
Ve
Mr
Br
Sentido de rotação
Horário Sobe
Fase - fio Ve
Capacitor - fio Br
Fase - fio Br
Capacitor - fio Ve
Anti-horário Desce
Capacitor
80 µF
