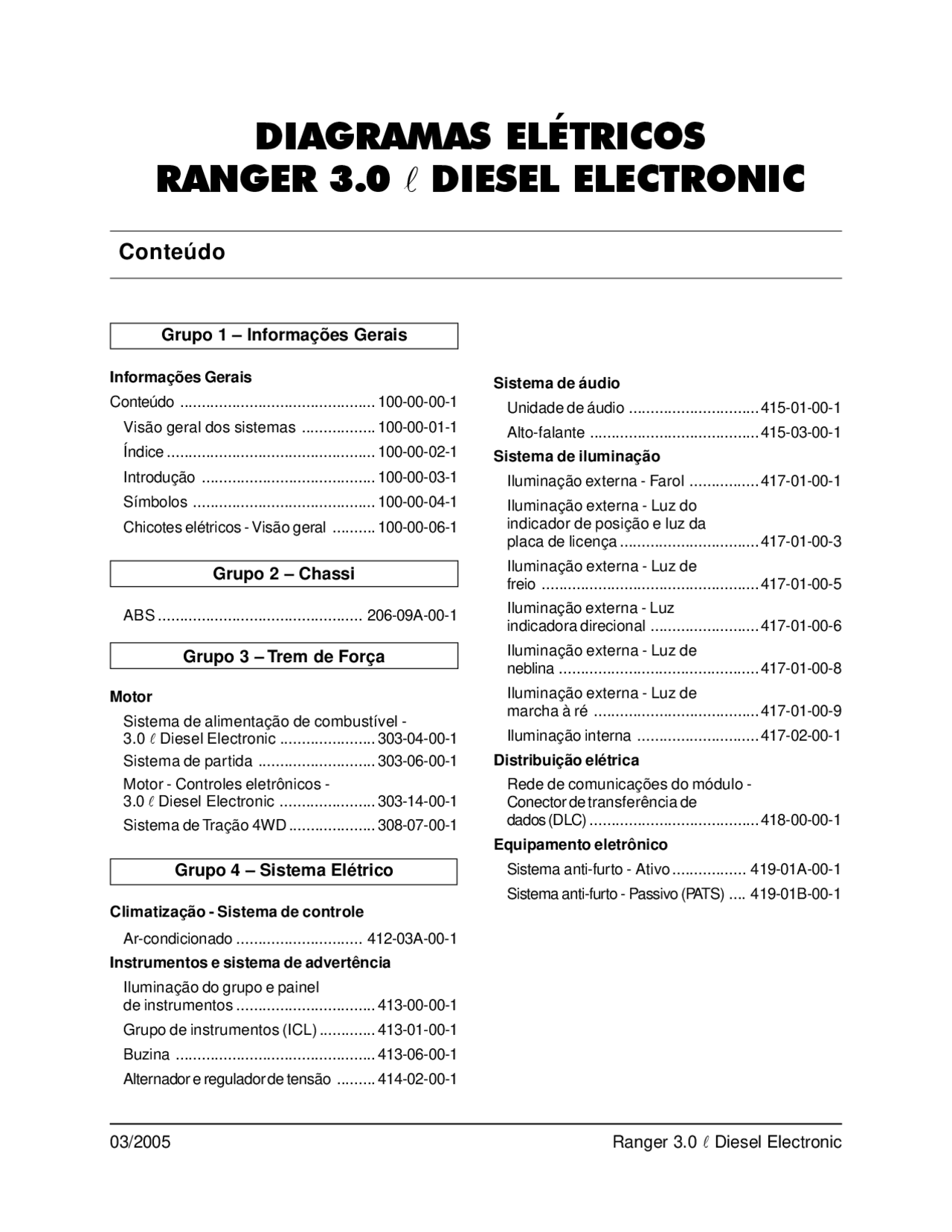

DIAGRAMAS EL…TRICOS
RANGER 3.0 l DIESEL ELECTRONIC
Conteúdo
Grupo 1 – Informações Gerais
Informações Gerais Conteúdo ............................................. 100-00-00- Visão geral dos sistemas ................. 100-00-01- Índice ................................................ 100-00-02- Introdução ........................................ 100-00-03- Símbolos .......................................... 100-00-04- Chicotes elétricos - Visão geral .......... 100-00-06-
Grupo 2 – Chassi
ABS ............................................... 206-09A-00-
Grupo 3 – Trem de Força
Motor Sistema de alimentação de combustível - 3.0 l Diesel Electronic ...................... 303-04-00- Sistema de partida ........................... 303-06-00- Motor - Controles eletrônicos - 3.0 l Diesel Electronic ...................... 303-14-00- Sistema de Tração 4WD .................... 308-07-00-
Grupo 4 – Sistema Elétrico
Climatização - Sistema de controle Ar-condicionado ............................. 412-03A-00- Instrumentos e sistema de advertência Iluminação do grupo e painel de instrumentos ................................ 413-00-00- Grupo de instrumentos (ICL) ............. 413-01-00- Buzina .............................................. 413-06-00- Alternador e regulador de tensão ......... 414-02-00-
Sistema de áudio Unidade de áudio .............................. 415-01-00- Alto-falante ....................................... 415-03-00- Sistema de iluminação Iluminação externa - Farol ................ 417-01-00- Iluminação externa - Luz do indicador de posição e luz da placa de licença ................................ 417-01-00- Iluminação externa - Luz de freio .................................................. 417-01-00- Iluminação externa - Luz indicadora direcional ......................... 417-01-00- Iluminação externa - Luz de neblina .............................................. 417-01-00- Iluminação externa - Luz de marcha à ré ...................................... 417-01-00- Iluminação interna ............................ 417-02-00- Distribuição elétrica Rede de comunicações do módulo - Conector de transferência de dados (DLC) ....................................... 418-00-00- Equipamento eletrônico Sistema anti-furto - Ativo ................. 419-01A-00- Sistema anti-furto - Passivo (PATS) .... 419-01B-00-
100-00-00 Conteúdo 100-00-
As ilustrações, informações técnicas e especificações desta publicação eram as vigentes até o momento de sua impressão. A Ford Motor Company Brasil Ltda., como parte de sua política de contínuo desenvolvimento e melhoria, se reserva o direito de fazer alterações em qualquer tempo, sem prévio aviso. Nenhuma responsabilidade pode ser aceita por qualquer imprecisão ou omissão que esta publicação possa conter, embora tenham sido tomados todos os cuidados possíveis para torná-la o mais completa e precisa quanto possível. Publicado pela Ford Motor Company Brasil Ltda. Fica proibida a reprodução total ou parcial desta publicação, assim como de suas ilustrações, ou ainda traduções, gravações e fotocópias da mesma, por meios eletrônicos ou mecânicos, sem a autorização prévia por escrito da Ford Motor Company Brasil Ltda.
Grupo 7 – Chicotes elétricos – Informações gerais
Fusível e Relé - Informações ............ 700-01-00- Distribuição Elétrica .......................... 700-02-00- Fusíveis - Detalhes ........................... 700-03-00- Distribuição do aterramento .............. 700-04-00-
Grupo 5 – Carroceria e pintura
Sistema de Segurança Air bag .............................................. 421-00-00- Chassi Espelho retrovisor ............................. 501-09-00- Vidro, estrutura e mecanismo - Vidro elétrico .................................... 501-11-00- Grupo de instrumentos e console ............................................. 501-12-00- Sistema da maçaneta, fechadura, trava e entrada ................ 501-14-00- Limpador e lavador do pára-brisa .......................................... 501-16-00-
- 100-00-02 Índice 100-00-
- Acendedor de cigarros dianteiro, R42 501-12-00-
- Air bag do motorista, A42 421-00-00-
- Air bag do passageiro, A43 421-00-00-
- Alternador, O5 413-01-00-
- Alternador, O5 414-02-00-
- Alto-falante dianteiro direito, Y26 415-03-00-
- Alto-falante dianteiro esquerdo, Y27 415-03-00-
- Alto-falante traseiro direito, Y62 415-03-00-
- Alto-falante traseiro esquerdo, Y61 415-03-00-
- Antena, A151 415-01-00-
- Atuador da trava da porta, dianteira esquerda, M241 501-14-00-
- Atuador da trava da porta, dianteira direita, M242 501-14-00-
- Atuador da trava da porta, traseira direita, M244 501-14-00-
- Atuador da trava da porta, traseira esquerda, M243 501-14-00-
- Bateria, O1 303-04-00-
- Bateria, O1 303-06-00-
- Bateria, O1 414-02-00-
- Buzina 1, H1................................................................................................................. 413-06-00-
- Buzina 1, H1............................................................................................................... 419-01A-00-
- Buzina 2, H2................................................................................................................. 413-06-00-
- Buzina 2, H2............................................................................................................... 419-01A-00-
- Conector de transferência de dados (DLC), D20 206-09-00-
- Conector de transferência de dados (DLC), D20 308-07-00-
- Conector de transferência de dados (DLC), D20 413-01-00-
- Conector de transferência de dados (DLC), D20 418-00-00-
- Conector de transferência de dados (DLC), D20 418-00-00-
- Conector de transferência de dados (DLC), D20 421-00-00-
- Conector de transferência de dados (DLC), D20 421-00-00-
- Conjunto da luz de carga, E237 417-01-00-
- Conjunto da luz interna/mapa, dianteira, E238 417-02-00-
- Conjunto de transferência , A257 308-07-00-
- Conjunto do interruptor do seletor de função, P82 412-03A-00-
- Conjunto do interruptor do seletor de função, P82 413-00-00-
- Controle de velocidade do ventilador, N73 ................................................................412-03A-00-
- Diodo, V33 303-04-00-
- Diodo, V33 303-14-00-
- Embreagem do compressor do A/C, Y16 412-03A-00-
- 100-00-02 Índice 100-00-
- Espelho elétrico, lado direito, M29 501-09-00-
- Espelho elétrico, lado esquerdo, M28 501-09-00-
- Farol direito, E7 417-01-00-
- Farol esquerdo, E1 417-01-00-
- G100 206-09A-00-
- G100 206-09-00-
- G100 412-03A-00-
- G100 412-03A-00-
- G100 413-01-00-
- G100 413-06-00-
- G100 417-01-00-
- G100 417-01-00-
- G100 417-01-00-
- G100 417-01-00-
- G100 417-02-00-
- G100 419-01A-00-
- G100 419-01A-00-
- G100 501-16-00-
- G101 303-14-00-
- G102 412-03A-00-
- G102 417-01-00-
- G102 417-01-00-
- G102 417-01-00-
- G102 417-01-00-
- G103 303-04-00-
- G103 303-06-00-
- G104 419-01A-00-
- G104 501-09-00-
- G104 501-11-00-
- G202 415-01-00-
- G203 303-14-00-
- G203 303-14-00-
- G203 413-01-00-
- G203 413-01-00-
- G203 413-06-00-
- G203 417-01-00-
- G203 418-00-00-
- 100-00-02 Índice 100-00-
- G203 ..........................................................................................................................419-01B-00-
- G203 421-00-00-
- G203 421-00-00-
- G204 417-01-00-
- G204 501-14-00-
- G206 303-14-00-
- G206 308-07-00-
- G206 415-01-00-
- G206 417-01-00-
- G206 417-01-00-
- G206 417-01-00-
- G206 417-01-00-
- G206 417-01-00-
- G206 417-01-00-
- G206 417-01-00-
- G206 418-00-00-
- G206 ..........................................................................................................................419-01A-00-
- G206 501-12-00-
- G206 501-12-00-
- G206 501-14-00-
- G206 501-16-00-
- Grupo de instrumentos (ICL), A30 303-14-00-
- Grupo de instrumentos (ICL), A30 308-07-00-
- Grupo de instrumentos (ICL), A30 206-09A-00-
- Grupo de instrumentos (ICL), A30 413-01-00-
- Grupo de instrumentos (ICL), A30 413-01-00-
- Grupo de instrumentos (ICL), A30 413-01-00-
- Grupo de instrumentos (ICL), A30 413-01-00-
- Grupo de instrumentos (ICL), A30 414-02-00-
- Grupo de instrumentos (ICL), A30 417-01-00-
- Grupo de instrumentos (ICL), A30 418-00-00-
- Grupo de instrumentos (ICL), A30 419-01A-00-
- Grupo de instrumentos (ICL), A30 421-00-00-
- Grupo de instrumentos (ICL), A30 421-00-00-
- Injetor 1, Y108 303-04-00-
- Injetor 1, Y108 303-14-00-
- Injetor 2, Y109 303-04-00-
- 100-00-02 Índice 100-00-
- Injetor 2, Y109 303-14-00-
- Injetor 3, Y110 303-04-00-
- Injetor 3, Y110 303-14-00-
- Injetor 4, Y111 303-04-00-
- Injetor 4, Y111 303-14-00-
- Interruptor da buzina, N54 413-06-00-
- Interruptor da caixa de mudanças, N276 417-01-00-
- Interruptor da luz de freio, N318 206-09-00-
- Interruptor da luz de freio, N318 303-14-00-
- Interruptor da luz de freio, N318 308-07-00-
- Interruptor da luz de freio, N318 417-01-00-
- Interruptor da luz de neblina, N114 417-01-00-
- Interruptor da porta dianteira esquerda, N83 419-01A-00-
- Interruptor da porta dianteira direita, N85 419-01A-00-
- Interruptor da porta traseira direita, M298.................................................................. 419-01A-00-
- Interruptor da porta traseira esquerda, M297 419-01A-00-
- Interruptor da trava da porta , lado esquerdo, N204 501-14-00-
- Interruptor da trava da porta, lado direito, N205 501-14-00-
- Interruptor de acionamento 4WD, N141 308-07-00-
- Interruptor de acionamento 4WD, N141 413-00-00-
- Interruptor de ajuste da janela, lado direito, N105 501-11-00-
- Interruptor de ajuste da janela, traseiro direito, N107 501-11-00-
- Interruptor de ajuste da janela, traseiro esquerdo, N106 501-11-00-
- Interruptor de corte da pressão, N76 412-03A-00-
- Interruptor de corte inercial de combustível, N61 303-14-00-
- Interruptor de desativação do Air bag do passageiro (PAD), N475 421-00-00-
- Interruptor de ignição, N278 303-14-00-
- Interruptor de ignição, N278 303-04-00-
- Interruptor de ignição, N278 303-06-00-
- Interruptor de múltipla-funcão, N282 417-01-00-
- Interruptor de múltipla-funcão, N282 501-16-00-
- Interruptor de múltipla-funcão, N282 417-01-00-
- Interruptor de múltipla-função, N282 413-01-00-
- Interruptor de posição do pedal da embreagem, N81 303-14-00-
- Interruptor de posição do pedal de freio, N323 303-14-00-
- Interruptor de pressão do óleo, 413-01-00-
- Interruptor do capô, N86 419-01A-00-
- 100-00-02 Índice 100-00-
- Interruptor do compressor do A/C, N75 412-03A-00-
- Interruptor do espelho elétrico, N70 501-09-00-
- Interruptor do farol, N113 413-00-00-
- Interruptor do farol, N113 417-01-00-
- Interruptor do nível de fluido de freio, N1 206-09-00-
- Interruptor do nível de fluido de freio, N1 413-01-00-
- Interruptor master de ajuste da janela, N447 501-11-00-
- Interruptor master de ajuste da janela, N447 501-11-00-
- Interruptor da luz de neblina, N114 413-00-00-
- Interruptor de ignição, N278 501-11-00-
- Luz da marcha à ré, lado direito 417-01-00-
- Luz da marcha à ré, lado esquerdo 417-01-00-
- Luz da placa de licença, direita, E35 417-01-00-
- Luz da placa de licença, esquerda, E34 417-01-00-
- Luz de estacionamento dianteira direita, E166 417-01-00-
- Luz de estacionamento dianteira esquerda, E164 417-01-00-
- Luz de estacionamento, traseira direita, E243 417-01-00-
- Luz de estacionamento, traseira direita, E243 417-01-00-
- Luz de estacionamento, traseira esquerda, E242 417-01-00-
- Luz de estacionamento, traseira esquerda, E242 417-01-00-
- Luz de neblina dianteira direita, E44 417-01-00-
- Luz de neblina, dianteira esquerda, E43 417-01-00-
- Luz do capô, E29 417-02-00-
- Luz do porta-luvas, E28 417-02-00-
- Luz indicadora direcional traseira, lado direito, E48 417-01-00-
- Luz indicadora direcional traseira, lado esquerdo, E49 417-01-00-
- Módulo conversor do sensor de velocidade, A148 303-14-00-
- Módulo conversor do sensor de velocidade, A148 413-00-00-
- Módulo de controle da tração 4WD, A255 303-14-00-
- Módulo de controle da tração 4WD, A255 308-07-00-
- Módulo de controle da tração 4WD, A255 308-07-00-
- Módulo de controle da tração 4WD, A255 413-01-00-
- Módulo de controle da tração 4WD, A255 418-00-00-
- Módulo de controle do ABS, A111 206-09A-00-
- Módulo de controle do ABS, A111 413-01-00-
- Módulo de controle do ABS, A111 418-00-00-
- Módulo de controle do motor (PCM), A147 303-14-00-
- 100-00-02 Índice 100-00-
- Módulo de controle do motor (PCM), A147.................................................................. 206-09-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-04-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-06-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 303-14-00-
- Módulo de controle do motor (PCM), A147.................................................................. 308-07-00-
- Módulo de controle do motor (PCM), A147.................................................................. 418-00-00-
- Módulo de controle do motor (PCM), A147................................................................ 419-01B-00-
- Módulo de escurecimento do painel de instrumentos, A47 417-02-00-
- Módulo de escurecimento do painel de instrumentos, A47 413-00-00-
- Módulo de escurecimento do painel de instrumentos, A47 413-01-00-
- Módulo do Air bag, A112 413-01-00-
- Módulo do Air bag, A112 418-00-00-
- Módulo do Air bag, A112 421-00-00-
- Módulo do Air bag, A112 421-00-00-
- Módulo do Air bag, A112 421-00-00-
- Módulo receptor do sistema anti-furto passivo (PATS), A102 303-14-00-
- Mola-relógio, P13 413-01-00-
- Mola-relógio, P13 413-06-00-
- Motor da bomba do lavador, M112 501-16-00-
- Motor de partida, M8 303-06-00-
- Motor de partida, M8 414-02-00-
- Motor do limpador do pára-brisa, M111 501-16-00-
- Motor do ventilador elétrico, M3 412-03A-00-
- Motor do vidro elétrico dianteiro direito, M79 501-11-00-
- Motor do vidro elétrico lado esquerdo dianteiro, M80 501-11-00-
- Motor do vidro elétrico traseiro direito, M82 501-11-00-
- Motor do vidro elétrico traseiro esquerdo, M81 501-11-00-
- Relé alto/baixo do limpador, K316 501-16-00-
- Relé da bomba de combustível, K4 303-14-00-
- Relé da buzina, K25 413-06-00-
- Relé da buzina, K25 419-01A-00-
- 100-00-02 Índice 100-00-
- Relé da luz de estacionamento, K24 413-00-00-
- Relé da luz de estacionamento, K24 417-01-00-
- Relé da luz de neblina, K26 417-01-00-
- Relé da trava da porta, lado direito, K32 501-14-00-
- Relé da trava da porta, lado esquerdo, K31 501-14-00-
- Relé de estacionamento/funcionamento do limpador, K140 501-16-00-
- Relé de partida, K22 303-06-00-
- Relé de segurança da janela, K336 501-11-00-
- Relé de um toque do vidro, K50 501-11-00-
- Relé do lampejador indicador, K2................................................................................. 417-01-00-
- Relé do lavador do pára-brisa, K317 501-16-00-
- Relé do Módulo de controle do motor, K163 303-14-00-
- Relé do Módulo de controle do motor, K163 303-04-00-
- Relé do motor do ventilador, K23 412-03A-00-
- Relé economizador de bateria, K27 417-02-00-
- Resistência em série do motor do ventilador, R21 ....................................................412-03A-00-
- Sensor de posição do pedal do acelerador (PPS), B129 303-14-00-
- Sensor de água no combustível, B30 303-14-00-
- Sensor de chave na ignição, 413-01-00-
- Sensor de posição da arvore de comando de válvula (CMP), B41 303-14-00-
- Sensor de posição da arvore de manivelas (CKP), B43 303-14-00-
- Sensor de pressão de combustível, B225................................................................... 303-14-00-
- Sensor de temperatura do combustível, B109 303-14-00-
- Sensor de temperatura do liquido de arrefecimento (ECT), B10 303-14-00-
- Sensor de temperatura externa, 413-01-00-
- Sensor de temperatura/pressão absoluta do coletor (T-MAP), B142 303-14-00-
- Sensor de velocidade da roda dianteira direita, B13 ..................................................206-09A-00-
- Sensor de velocidade da roda dianteira esquerda, B12 206-09A-00-
- Sensor de velocidade das rodas traseiras, B14 206-09A-00-
- Sensor de velocidade do veículo(VSS), B11 303-14-00-
- Terra do motor, 303-04-00-
- Terra do motor, 303-06-00-
- Tomada de força 2, R44 501-12-00-
- Tomada de força 1, R43 501-12-00-
- Transceptor anti-furto passivo, A271 419-01B-00-
- Unidade de áudio, A11 415-01-00-
- Unidade de áudio, A11 415-03-00-
- 100-00-02 Índice 100-00-
- Unidade do tanque de combustível, A31 303-14-00-
- Unidade do tanque de combustível, A31 413-01-00-
- Válvula de pressão do combustível (PCV), Y47 303-14-00-
- Válvula de volume do combustível (VCV), Y165 303-14-00-
100-00-03 Introdução 100-00-
Informações sobre fusível e relé A seção 700-01-00, “Informações sobre fusível e relé”, contém uma vista da caixa de fusíveis/relés onde todos os fusíveis e relés são identificados. A seção 700-01-00, especifica também em uma tabela todos os sistemas/circuitos que protegem cada um dos fusíveis.
Distribuição elétrica A seção 700-02-00, “Distribuição elétrica”, mostra o circuito de alimentação de corrente em cada situação. O caminho da corrente é mostrado desde a bateria ao interruptor de ignição e para todos os fusíveis.
Detalhes dos fusíveis A seção 700-03-00, “Detalhes dos fusíveis” mostra os circuitos protegidos por cada fusível. O circuito é traçado do fusível para o componente. São mostrados todos os detalhes (fios, junções, conectores) entre o fusível e o primeiro componente.
F F F F
F F F F
F24 F
F 20A
O
G
31-DA1 4 BK
F 30A
F20 P 10A
1RD 1RD 1RD E7 (^) E1 A
F 20A F1 P 30A
30 30
30S-DA
30S-DA8 30S-DA C151 C151 C
100-00-03 Introdução 100-00-
Distribuição do aterramento A seção 700-04-00, “Distribuição do aterramento”, contém os esquemas que mostram os detalhes completos de cada conexão de aterramento ou junção principal de aterramento. Isto é muito útil no diagnóstico de problemas que afetam vários componentes de uma vez só (conexão ou junção com aterramento deficiente). São mostrados todos os detalhes (fios, junções, conectores) entre o ponto de aterramento e os componentes. Os detalhes destas conexões de aterramento são mostrados aqui para manter organizadas as seções dos esquemas individuais. Junções com grande número de fios podem ser divididas a fim de melhorar a representação gráfica. É utilizada, então, uma fina linha para indicar a junção dividida.
Informação sobre a identificação dos componentes As informações sobre a identificação dos componentes começam na seção 700-06- e consistem em: (1) Tabela de localização de componentes (lista), (2) Vistas de localização de componentes e (3) Vistas de conectores. A tabela de localização de componentes auxilia o usuário a encontrar onde os vários componentes são representados no esquema e podem ser fisicamente encontrados no veículo. É fornecida uma breve descrição do local, junto com uma referência das vistas de localização de componentes. As vistas de localização de componentes mostram como os componentes e seus cabos de conexão são encontrados no veículo. As vistas de conectores mostram a localização dos furos ou terminais de todos os conectores. São mostrados como aparecem ao testar os cabos com os conectores desligados.
E10 E4 E
1 BK 1 BK S
31-PC22 31-LE22 1 BK 31-BL
E
G
E9 E
1 BK
2 BK 1 BK
31-PC
31-DA3 31-BL
31-PC21 1 BK S
C213 (BK)
C324 (BK)
C788 (GN) C892 (BU)
C212 (BU)
21 (RD) (^) 87 (BU)
14 RD
146 (BU) 31 (BK)
9 (RD)
298 (OG)
311 (YE/BU
145 (GN) 88 (GY)
1 8 7 5
32 (YE)
31 (BK)
100-00-03 Introdução 100-00-
Numeração do circuito e identificação dos fios Numeração do circuito: A Ford introduziu um sistema uniforme mundial para numeração de circuitos e identificação dos cabos. O sistema é chamado “ Função – Sistema – Conexão” ou “FSC”. O sistema “FSC” foi desenvolvido principalmente para auxiliar nos processos de desenvolvimento e produção do veículo, porém é útil para ajudar o técnico a diagnosticar falhas nos circuitos elétricos. Exemplo:
Diagramas de Blocos Os diagramas de blocos podem ser encontrados no início de algumas seções. Estes diagramas fornecem uma visão geral dos sistemas detalhados nas páginas seguintes. Todos os componentes conectados ao módulo de controle são mostrados a fim de proporcionar fácil entendimento da interação do componente com o sistema.
Função: Os dois primeiros dígitos identificam a função do fio. Neste caso, o código de função inclui a letra “S” para indicar que se trata de uma função adicionalmente ligada. A parte de função do número de circuito é muito útil ao técnico para diagnosticar falhas do circuito. Os códigos de função são baseados em algumas designações DIN utilizadas anteriormente, com novos números acrescentados para funções de proteção contra sobrecarga, funções de sensor, dados e funções especiais do módulo eletrônico. Uma relação completa de códigos de funções e suas descrições está incluida em “Símbolos”, na seção 100-00-04. Sistema - Conexão (inclui derivação): Os sistemas são relacionados para subconjuntos do circuito do veículo. Uma relação completa dos códigos de sistema encontra-se em “Símbolos”, na seção 100- 00- Logo após o código alfabético de sistema encontra-se o número de conexão para aquele sistema. Uma identificação de derivação é utilizada para diferenciar os fios em uma conexão com a mesma função.
Função Sistema- Conexão
Bitola Cor
100-00-03 Introdução 100-00-
Identificação dos fios (cores dos fios): A identificação dos fios consiste em uma cor básica e uma cor de identificação, é determinada diretamente do número de circuito do fio. Nos diagramas, a cor do fio estará localizada próxima ao mesmo como anteriormente. As cores básicas e de identificação são abreviadas utilizando-se a norma internacional IEC 757. As abreviações estão relacionadas em “Símbolos”, na seção 100-00- Cada código de função tem uma cor básica específica, associada ao mesmo, que também pode ser vista na tabela de códigos de função em “Símbolos”, na seção 100-00-
- O código de identificação é uma faixa colorida utilizada para diferenciar vários fios com a mesma função dentro de um conector de componentes. Uma diferença importante em relação ao sistema de coloração de fios anterior é a alteração de algumas cores básicas. Os circuitos ao terra, que antes tinham a cor básica marrom (BN) agora são pretos (BK). Utilizando o número de circuito e a identificação de fios no exemplo acima, sabemos o seguinte a respeito do fio:
Função: 31 = Terra S = Circuito adicional
Sistema: AC = Nivelamento de faróis
Conexão: 3 = Conexão de interruptor A = Derivação
Bitola: 1.5 = 1.5mm²
Cor: BK = cor básica preta (determinada pela função 31) RD = cor de identificação vermelha
31S-AC3A 1.5 BK/RD
100-00-04 Símbolos 100-00-
Bobina Lâmpada com filamentoduplo Sensor de entrada
Válvula controlada porsolenóide ou solenóide da embreagem
Símbolo de luz alta
Mola-relógio
Transistor
Símbolo de lâmpadatraseira de neblina
Campainha
Distribuidor
Lâmpada Símbolo de faroldianteiro de neblina Ligação da barra dejunção (alimentação)
Elemento aquecedor/Alça condutora Medidor Magneto permanente,motor de uma velocidade
Indicador decombustível Antena
Magneto permanente,motor de duas velocidades
Relé térmicotemporizado Bobina de ignição
Barra de alimentação
Símbolo indicador dedireção
Tensão alternada
Filtro
Sensor de ABS da roda
100-00-04 Símbolos 100-00-
Uma linha espessainterrompida representa 2 ou maisfios
Duas conexões(terminais) no mesmo conector (^) Central de distribuiçãoelétrica (CJB) Uma linha finainterrompida representa uma continuação
Linhainterrompida indica terminaispara o mesmo conector
Outros circuitos queusam o fusível 18, mas que não sãomostrados, podem ser Isolação do fio é referenciados emFusíveis – Detalhes de uma cor Isolação do fio é de umacor com faixa de outra cor (verde com branco)
Rádio
Número de referênciado conector para localização docomponente na tabela Referências deum circuito queconecta-se com outro circuito
Motor do limpadordo pára-brisa Número doterminal
Número do circuito Um colchete mostraas diferenças de fios entre modelos,países ou opcionais
Outros circuitos quetambém estão aterrados a G1001, mas que nãosão mostrados, podem ser referenciados emDistribuição do aterramento Dimensão do fio em mm Fio conectado à parte metálica do veículo (terra) Aterramento numerado para referência, paralocalização de componente na tabela
Módulo de controledo ABS Símbolo que indica umdispositivo de estado sólido (consiste somente emcomponentes eletrônicos)
Interruptor deum pólo, duas posições
Relé com resistoratravés da bobina Relé com díodo através de bobina
Interruptores que semovem em conjunto
Linha interrompida quemostra uma conexão mecânica entreinterruptores
Barra dealimentação Indica que o fusível é sempre energizado
Contatonormalmente aberto Quando a bobina é energizada, ointerruptor é fechado “15” é alimentado comtensão de bateria naposição 2 ou 3
Número do conectordo componente
Número docircuito
Número do componente Nome docomponente Detalhes sobre ocomponente ou a operação
Interruptor deignição
- Desligado
- Acc
- Ligado
- Partida
