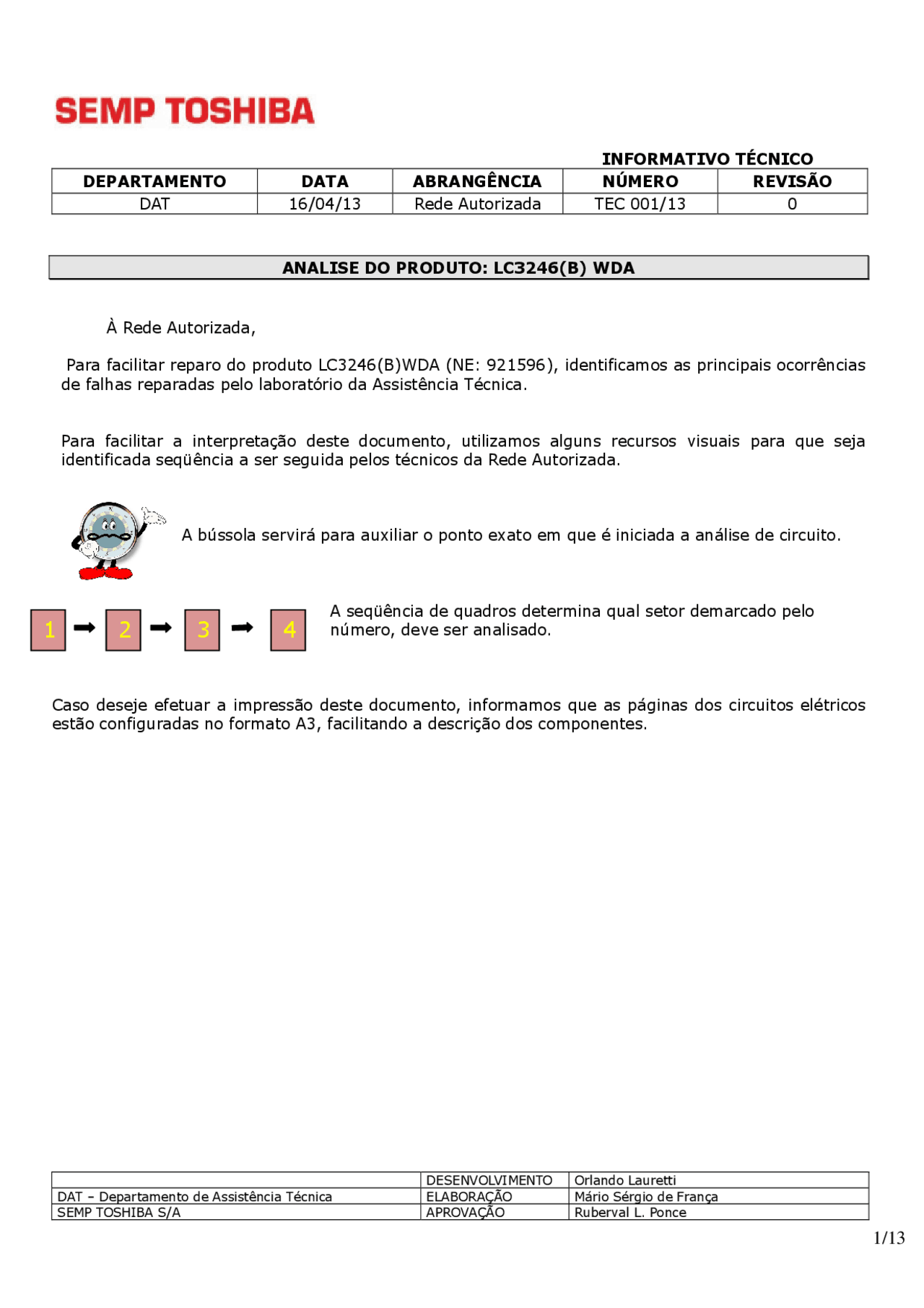

ANALISE DO PRODUTO: LC3246(B) WDA
À Rede Autorizada,
Para facilitar reparo do produto LC3246(B)WDA (NE: 921596), identificamos as principais ocorrências
de falhas reparadas pelo laboratório da Assistência Técnica.
Para facilitar a interpretação deste documento, utilizamos alguns recursos visuais para que seja
identificada seqüência a ser seguida pelos técnicos da Rede Autorizada.
A bússola servirá para auxiliar o ponto exato em que é iniciada a análise de circuito.
Caso deseje efetuar a impressão deste documento, informamos que as páginas dos circuitos elétricos
estão configuradas no formato A3, facilitando a descrição dos componentes.
1 2 3 4
DESENVOLVIMENTO
Orlando Lauretti
DAT – Departamento de Assistência Técnica
ELABORAÇÃO
Mário Sérgio de França
SEMP TOSHIBA S/A
APROVAÇÃO
Ruberval L. Ponce
Entrada de Rede AC
(110V ou 220V)
ATENÇÃO
Televisor não liga
PFC1 – seguirá para fonte geradora de 24VPFC2 – Seguirá para fonte geradora de 12VTensão de PFC1 e PFC2 = 160Vdc em 110Vac / 310Vdc em 220VacTensão de VAc1, seguirá para NB901, com tensão entre 160Vdc a 310VdcDar atenção à ponte retificadora! Apresenta problemas para retificação da tensão de rede AC
