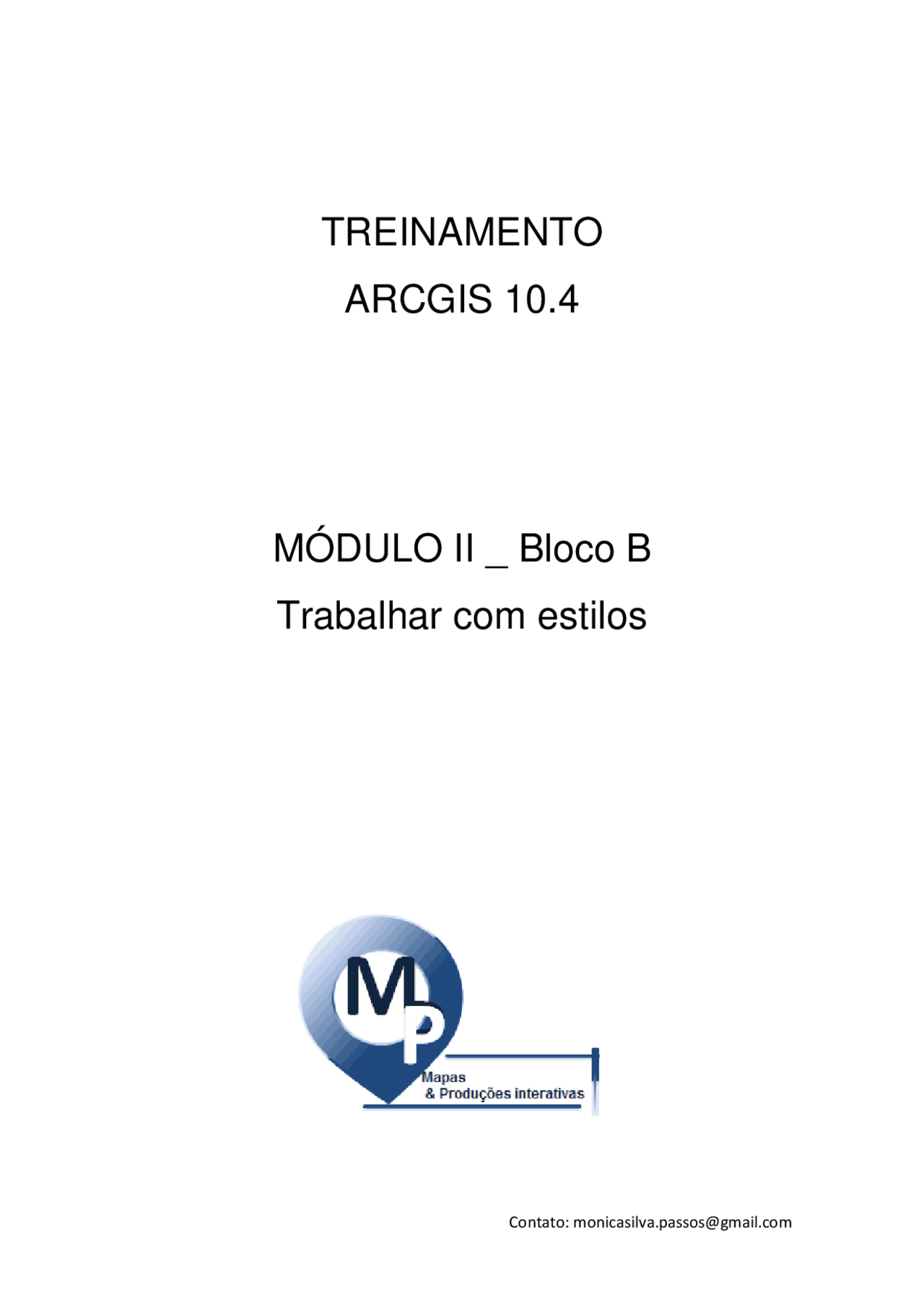

TREINAMENTO

ARCGIS 10.

MÓDULO II _ Bloco B

Trabalhar com estilos

Sumário

• Trabalhar com estilos
• Passo 1: Abrir um documento de mapa
• Passo2: Adicionar um estilo
• Passo 3: Explorar o Editor de Propriedades do Símbolo.
• Passo 4: Salvar um novo símbolo para a capital federal
• Conclusão
• REFERÊNCIA

Passo2: Adicionar um estilo Neste passo, você irá adicionar um estilo para tornar os símbolos adicionais disponíveis.

 Na área de controle, clique no símbolo de estrela vermelho das capitais provincianas.  Na caixa de dialogo Selecionar Símbolo, role pela lista inteira de símbolos e procure por uma estrela inscrita em um círculo, mas não procure muito porque você não irá localizar. (Star5 e Star6 são estrelas dentro de círculos, mas o símbolo que desliga é uma estrela que toca o círculo).

 Clique em mais símbolos.

A área Camadas à esquerda inferior mostra que o símbolo é uma combinação de duas camadas de símbolo: uma estrela oca com contorno preto e um circulo azul sem contorno. A camada superior (o contorno da estrela) é selecionada.

No meio da caixa de diálogo, a fonte referenciada pelo contorno de estrela é destacada. Este glifo é parte da fonte ESRI Default Marker.

Neste passo, você irá substituir o símbolo atual das capitais provincianas e territoriais por um símbolo de estrela circulada. Você então salvará o novo símbolo para um estilo de forma que ele possa ser prontamente acessado.

 Na Lista suspensa Fonte, escolha a fonte ESRI Default Marker.

Você pode ter notado anteriormente que esta fonte contém o símbolo que você deseja.

 Clique no símbolo de círculo inscrito com uma estrela sólida, como mostrada no gráfico seguinte.

 Se necessário, defina o tamanho para 14 pontos.  Clique em OK na caixa de diálogo Editor de Propriedades do Símbolo.  Na caixa Selecionar Símbolo, clique em Salvar.  Na caixa de diálogo Salvar Símbolo para Estilo, digite Capitais Provincianas para o nome do símbolo. Mantenha caixa Categoria em branco.

 Clique em OK.

O símbolo agora aparece como a primeira na caixa Selecionar Símbolo. Ele foi salvo na pasta Marker Symbols em seu estilo pessoal. Este é o estilo que você pode salvar novos símbolos diretamente.

 Clique no símbolo Provincial Capital na caixa Selecionar Símbolo e clique em OK. A área de controle e o mapa são atualizados com o novo símbolo.

Passo 4: Salvar um novo símbolo para a capital federal Neste passo, você irá substituir o símbolo da capital federal atual e salvar o símbolo para seu estilo pessoal.

No símbolo de estrela circulada, os espaços entre os pontos de estrela e o círculo são transparentes. Isto significa que a simbologia da camada abaixo delas é exibida, fazendo com que o símbolo se destaque menos que o desejado. Neste passo, você irá editar os símbolos para fornecê-los um plano de fundo branco.

 Na área de controle, clique no símbolo Federal Capital.  Na caixa de diálogo Selecionar Símbolo, clique no símbolo Capitais Provincianas. Clique editar símbolo, adicione um símbolo composto.  Na área Camadas, clique no botão Adicionar para adicionar uma nova camada de símbolo.

 Clique no símbolo Federal Capital na caixa Selecionar Símbolo e clique em OK.  Salve seu mapa e feche o ArcMap.

Conclusão O ArcMap cria milhares de símbolos pré-definidos para você através de estilos. Por padrão, os símbolos no estilo da ESRI e seu estilo pessoal aparecem na caixa Selecionar Símbolo, mas você pode adicionar mais estilos sempre que desejar

Se você não puder localizar o símbolo desejado, você poderá modificar um símbolo do Editor de propriedades do Símbolo. Isso pode envolver a adição ou exclusão de camadas de símbolo ou alteração de propriedades do símbolo. Você também pode utilizar qualquer glifo de uma fonte Truetype em seu sistema operacional como uma camada de símbolo. Finalmente, você pode importar um arquivo.bmp ou .emf como um símbolo de figura. Diversas figuras

são fornecidas com o ArcGis (localizado em c:\Arquivos de programas\ArcGis\Styles\Pictures).

REFERÊNCIA

MIRANDA, J. I. Fundamentos de Sistemas de Informações Geográficas. Brasília, Embrapa Informação tecnológica, 2010. MOREIRA, S. A. G. Cartografia multimídia: possibilidade para a produção de novos conhecimentos geográficos. In: Anais XXIV Congresso Brasileiro de Cartografia, 2010, Aracaju – SE. Anais.
