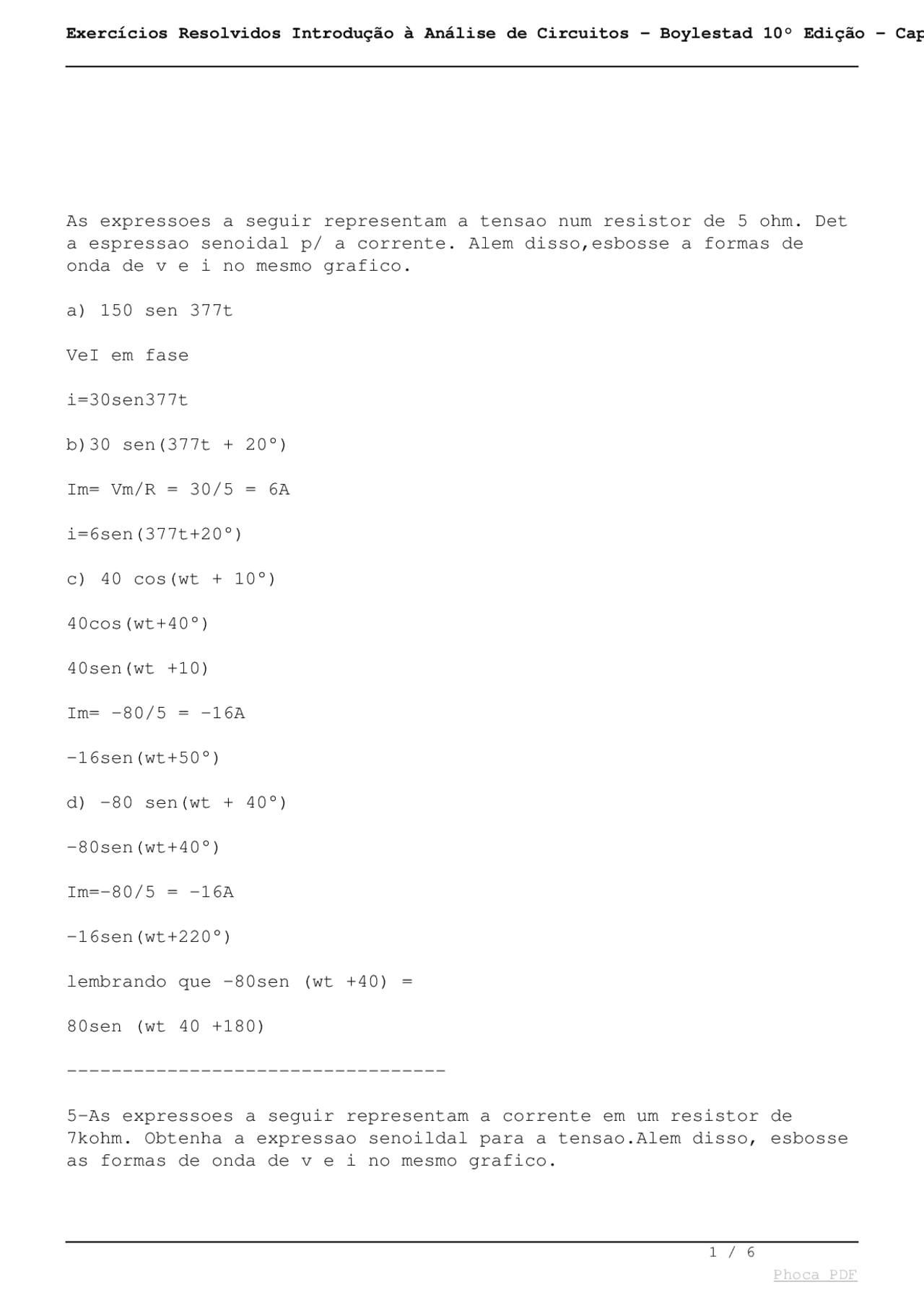

As expressoes a seguir representam a tensao num resistor de 5 ohm. Det aonda espressao senoidal p/ a corrente. Alem disso,esbosse a formas de de v e i no mesmo grafico.
a) 150 sen 377t VeI em fase i=30sen377t b)30 sen(377t + 20°) Im= Vm/R = 30/5 = 6A i=6sen(377t+20°) c) 40 cos(wt + 10°) 40cos(wt+40°) 40sen(wt +10) Im= -80/5 = -16A -16sen(wt+50°) d) -80 sen(wt + 40°) -80sen(wt+40°) Im=-80/5 = -16A -16sen(wt+220°) lembrando que -80sen (wt +40) = 80sen (wt 40 +180)
5-As expressoes a seguir representam a corrente em um resistor de 7kohm.as formas Obtenha a expressao senoildal para a tensao.Alem disso, esbosse de onda de v e i no mesmo grafico.
a) 0,03 sen 754t Vm=R.Im = 0,03.7k=210V 210 sen(754t) b) 2x10^-3 sen(400t-120°) Vm=R.Im= 2x10^-3. 7x10³=14v 14 sen(400t-120) c) 6x10^-6 cos(wt-2°) Vm= 6.10^-6. 7k= 42.10^- 42.10^-3 sen(wt -2+90) 42.10^-3 sen(wt +88) d) -0,004 cos(wt-90°) -0,004 sen(wt -90+90+180) -0,004 sen(wt +180) Vm=-0,004.7k=-28v v=28 sen(wt +180)
(^6) de : - Determine a reatancia indutiva em ohms de um indutor de 2H no caso
a)Corrente continua b)25Hz c)60Hz d)2000Hz e)100000Hz a)XL=2pi.(0).L= 0Ohm p/ as demais XL=2pi.f.L
b)55ohms em f=312Hz c= 1 ----------- = 9,27μf 2pi.55. c)10 ohms em f= 25Hz c= 1 ----------- = 636μf 2pi.10.
15-Determine as frequencias para as quais um capacitor de 50microFapresenta as seguintes reatancias
a)342 ohms f= 1 ---------------- = 9,30Hz 324.2pi.50μf b)684 ohms f= 1 ------------- = 4,65Hz 684.2pi.50μ c)171 ohms f= 1 ----------- = 18,61Hz 171.2pi.50μ d)2000 ohms f= 1
----------- = 1,59Hz 2000.2pi.50μ
33-O Fator de potencia de um circuito e de 0,5 atrasado.A potencia dissipada10°), determine a corrente de entrada. eh de 500W.Se a tensao de entrada eh dada por v=50 sen (wt +
P= Vm.Im .FP
2 500= 50.Im. 0,
2 500.2= 50.Im.0, Im=1000/50.0,5 = 40 Im=(40coswt(-10-60)) Im=(40cos(wt-50)
34-Na fig. abxo,e=30sen(377t+20°) a)Qual a expressao p a corrente. b)Calcule a dissipacao de poten cia no circuito. c)Qual o tempo necesario, em se gundos para que a corrente com- plete seis ciclos
