Curso de Engenharia Civil
Disciplina de Concreto Protendido
Exercícios Complementares

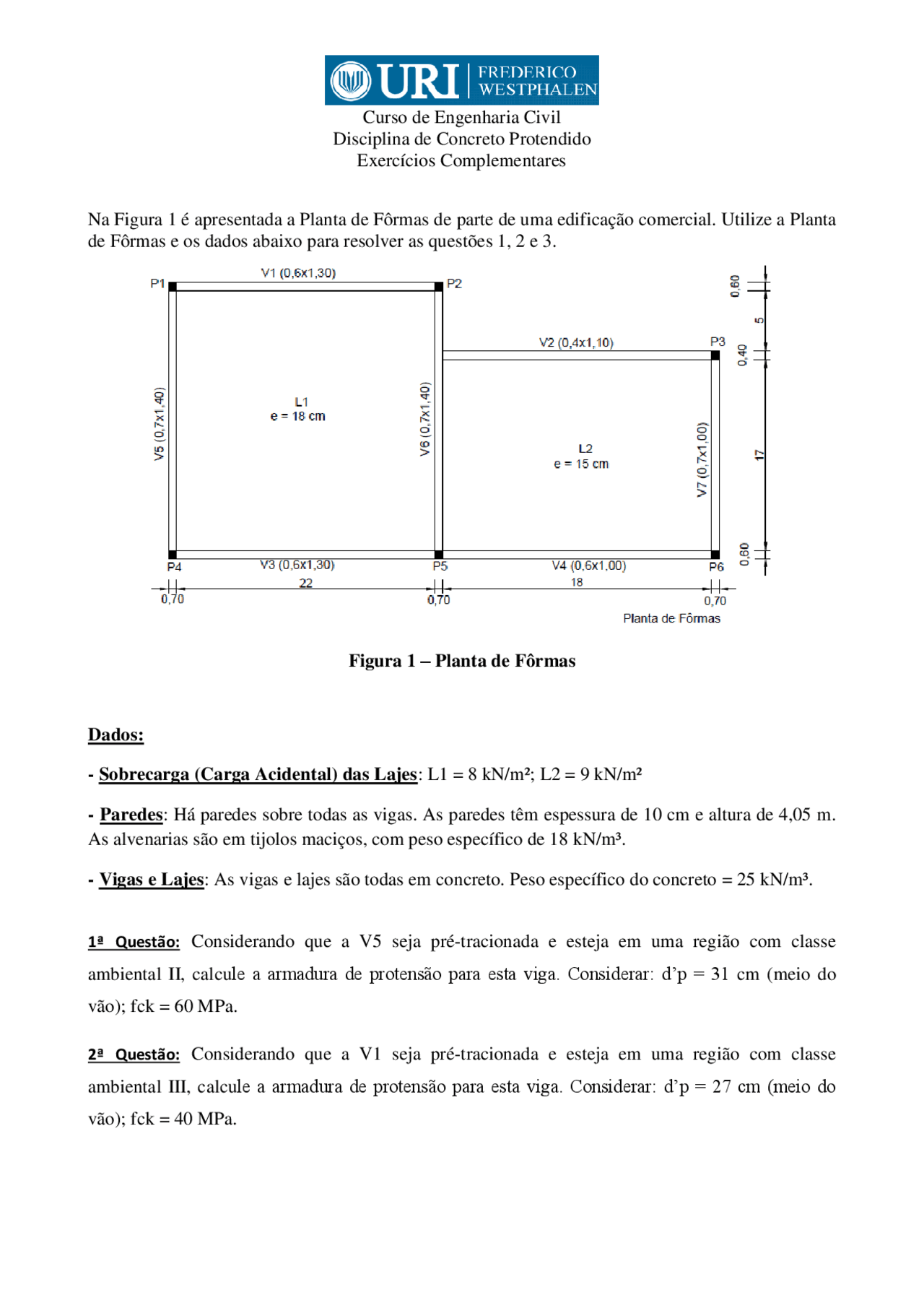

Na Figura 1 é apresentada a Planta de Fôrmas de parte de uma edificação comercial. Utilize a Planta
de Fôrmas e os dados abaixo para resolver as questões 1, 2 e 3.
Figura 1 – Planta de Fôrmas
Dados:
- Sobrecarga (Carga Acidental) das Lajes: L1 = 8 kN/m²; L2 = 9 kN/m²
- Paredes: Há paredes sobre todas as vigas. As paredes têm espessura de 10 cm e altura de 4,05 m.
As alvenarias são em tijolos maciços, com peso específico de 18 kN/m³.
- Vigas e Lajes: As vigas e lajes são todas em concreto. Peso específico do concreto = 25 kN/m³.
1ª Questão: Considerando que a V5 seja pré-tracionada e esteja em uma região com classe
ambiental II, calcule a armadura de protensão para esta viga. Considerar: d’p = 31 cm (meio do
vão); fck = 60 MPa.
2ª Questão: Considerando que a V1 seja pré-tracionada e esteja em uma região com classe
ambiental III, calcule a armadura de protensão para esta viga. Considerar: d’p = 27 cm (meio do
vão); fck = 40 MPa.
