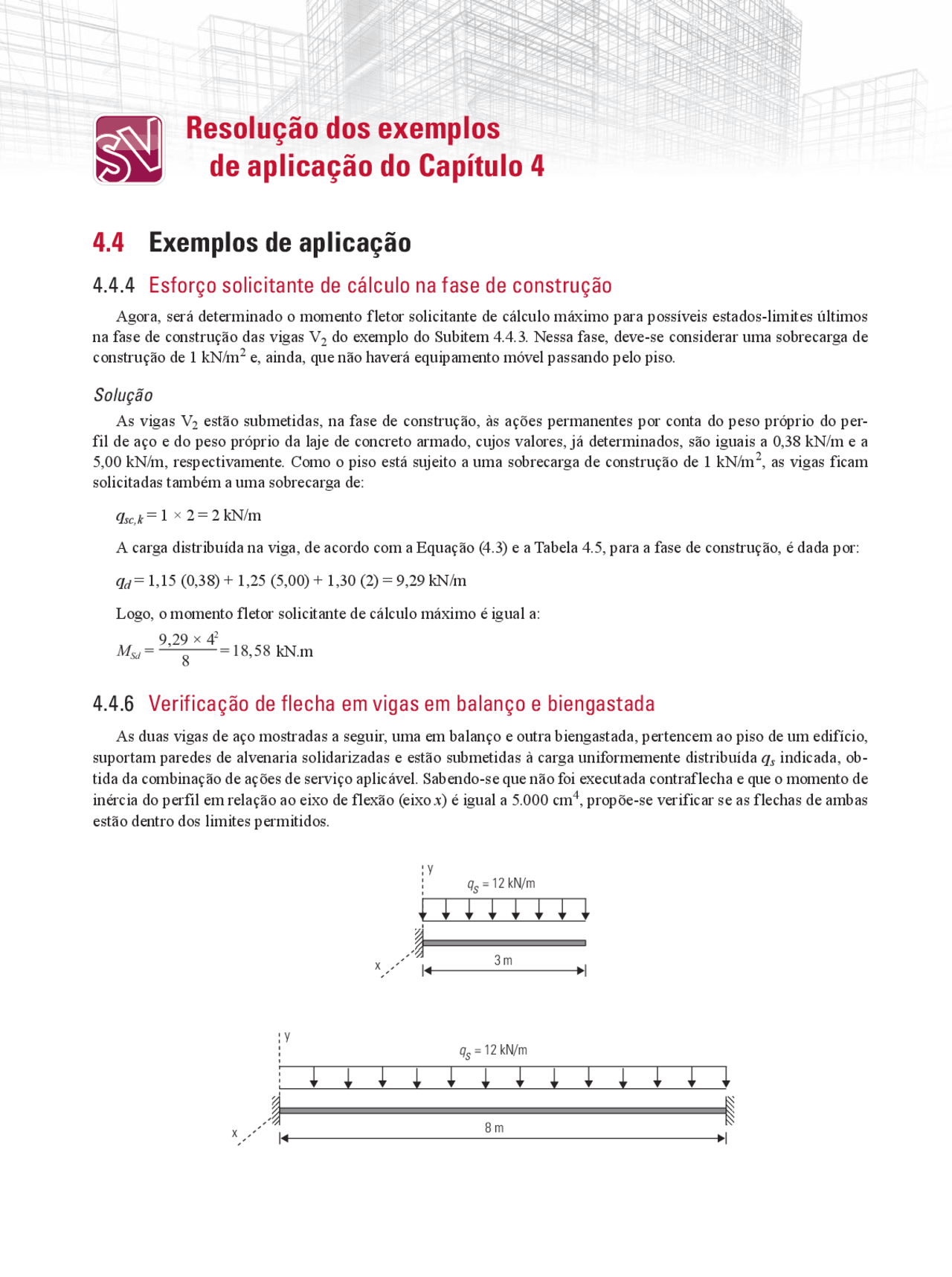

Agora, será determinado o momento fletor solicitante de cálculo máximo para possíveis estados-limites últimos na fase de construção das vigas V 2 do exemplo do Subitem 4.4.3. Nessa fase, deve-se considerar uma sobrecarga de construção de 1 kN/m 2 e, ainda, que não haverá equipamento móvel passando pelo piso.
As vigas V 2 estão submetidas, na fase de construção, às ações permanentes por conta do peso próprio do per- fil de aço e do peso próprio da laje de concreto armado, cujos valores, já determinados, são iguais a 0,38 kN/m e a 5,00 kN/m, respectivamente. Como o piso está sujeito a uma sobrecarga de construção de 1 kN/m 2 , as vigas ficam solicitadas também a uma sobrecarga de:
q (^) sc,k = 1 × 2 = 2 kN/m
A carga distribuída na viga, de acordo com a Equação (4.3) e a Tabela 4.5, para a fase de construção, é dada por:
qd = 1,15 (0,38) + 1,25 (5,00) + 1,30 (2) = 9,29 kN/m
Logo, o momento fletor solicitante de cálculo máximo é igual a:
M
Sd 8 18, 58
= kN.m
As duas vigas de aço mostradas a seguir, uma em balanço e outra biengastada, pertencem ao piso de um edifício, suportam paredes de alvenaria solidarizadas e estão submetidas à carga uniformemente distribuída q (^) s indicada, ob- tida da combinação de ações de serviço aplicável. Sabendo-se que não foi executada contraflecha e que o momento de inércia do perfil em relação ao eixo de flexão (eixo x ) é igual a 5.000 cm 4 , propõe-se verificar se as flechas de ambas estão dentro dos limites permitidos.
8 m
qs = 12 kN/m
y
x
3 m
qs = 12 kN/m
y
x
2 Dimensionamento de elementos estruturais de aço e mistos de aço e concreto~
é igual a:
q L 8 Ea Ix
δ (^) máx s 1, 22 cm
4 = = =
De acordo com o Subitem 4.3.3.4, a flecha permitida é igual a L /350, com L considerado igual a duas vezes o com- primento real, ou seja, duas vezes 3 m, e, como existe parede solidarizada, também não pode ultrapassar 15 mm. Logo:
1, 22 cm δ máx (^) 1,50 cm
L /350 = 2 × 300/350 = 600/350 = 1,71 cm
Portanto, a flecha da viga em balanço está dentro de limites aceitáveis.
igual a:
= =
q L 384 Ea Ix 384 × 20.000 × 5.
máx s 1, 28 cm
4 δ =
De acordo com o Subitem 4.3.3.4, a flecha permitida é igual a L /350 e, como existe parede solidarizada, também não pode ultrapassar 15 mm. Logo:
δ (^) máx = 1,28 cm<^ 1,50 cm
L /350 = 800/350 = 2,29 cm
Portanto, a flecha da viga biengastada encontra-se também dentro de limites aceitáveis.
