Neste documento, encontram-se os esquemas e dados de dois circuitos elétricos simples, circuitos 1 e 2, para serem analisados por meio da técnica nodal e malha. Os estudantes devem encontrar as tensões dos nós e as correntes dos ramos de cada circuito, e comparar os resultados obtidos com os obtidos por meio de algum software de simulação de circuitos elétricos. Os cálculos correspondentes devem ser entregues.
Tipologia: Exercícios
1 / 2
Esta página não é visível na pré-visualização
Não perca as partes importantes!

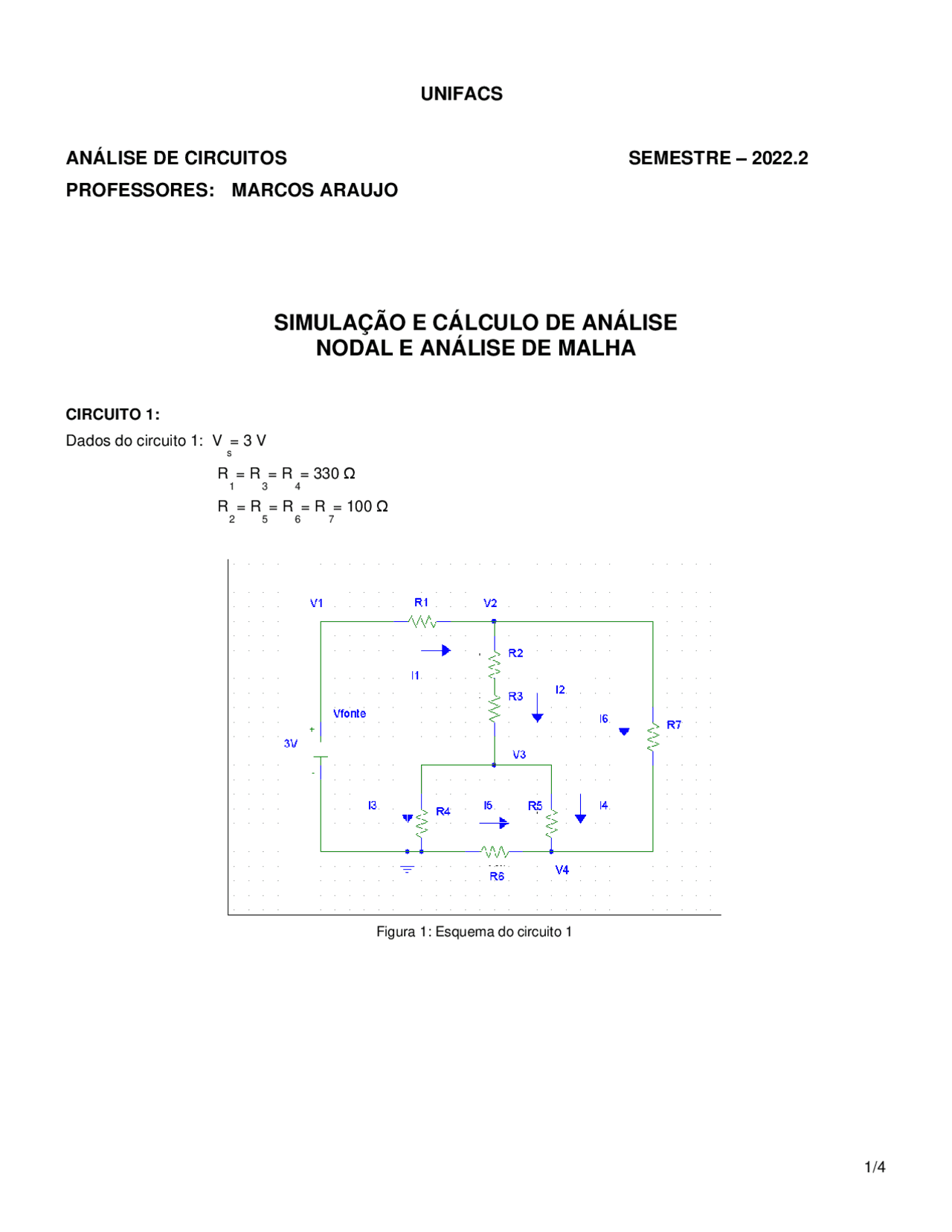

Dados do circuito 1: V = 3 V s R = R = R = 330 Ω 1 3 4 R = R = R = R = 100 Ω 2 5 6 7 Figura 1: Esquema do circuito 1
Dados do circuito 3: V = 5 V s R = R = R = R = 100 Ω R = R = R = R = 330 Ω 1 5 6 8 2 3 4 7 Figura 2: Esquema do circuito 2
▪ Encontrar as tensões dos nós e as correntes dos ramos do circuitos utilizando a análise nodal e de malha e comparar com os resultados obtidos em algum software de simulação de circuitos elétricos. Obs: Estes resultados devem ser entregues com os cálculos correspondentes.
