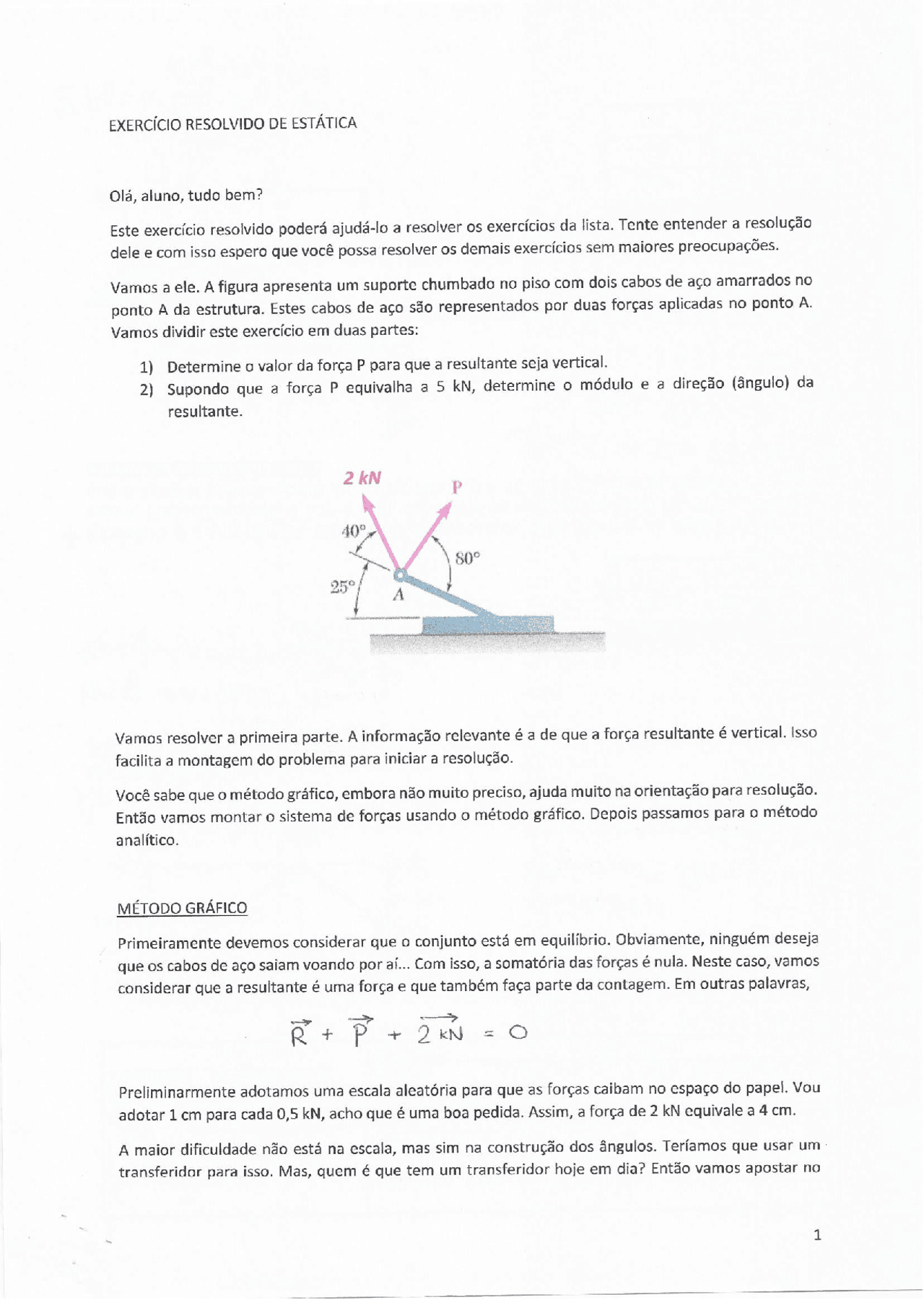

EXERCÍCIO RESOLVIDO DE ESTÁTICA Olá, aluno, tudo bem? Este exercício resolvido poderá ajudá-lo a resolver os exercícios da lista. Tente entender a resolução dele e com isso espero que você possa resolver os demais exercícios sem maiores preocupações. Vamos a ele. A figura apresenta um suporte chumbado no piso com dois cabos de aço amarrados no ponto A da estrutura. Estes cabos de aço são representados por duas forças aplicadas no ponto A. Vamos dividir este exercício em duas partes: 1) Determine o valor da força P para que a resultante seja vertical. 2) Supondo que a força P eguivalha a 5 kN, determine o módulo e a direção (ângulo) da resultante. Vamos resolver a primeira parte. A informação relevante é a de que a força resultante é vertical. Isso facilita a montagem do problema para iniciar a resolução. Você sabe que o método gráfico, embora não muito preciso, ajuda muito na orientação para resolução. Então vamos montar o sistema de forças usando o método gráfico. Depois passamos para o método analítico. MÉTODO GRÁFICO Primeiramente devemos considerar que o conjunto está em equilíbrio. Obviamente, ninguém deseja que os cabos de aço saiam voando por aí... Com isso, a somatória das forças é nula. Neste caso, vamos considerar que a resultante é uma força e que também faça parte da contagem. Em outras palavras, E+P+Im o Preliminarmente adotamos uma escala aleatória para que as forças caibam no espaço do papel. Vou adotar 1 cm para cada 0,5 kN, acho que é uma boa pedida. Assim, a força de 2 kN equivale a 4 cm. A maior dificuldade não está na escala, mas sim na construção dos ângulos. Teríamos que usar um transferidor para isso. Mas, quem é que tem um transferidor hoje em dia? Então vamos apostar no
