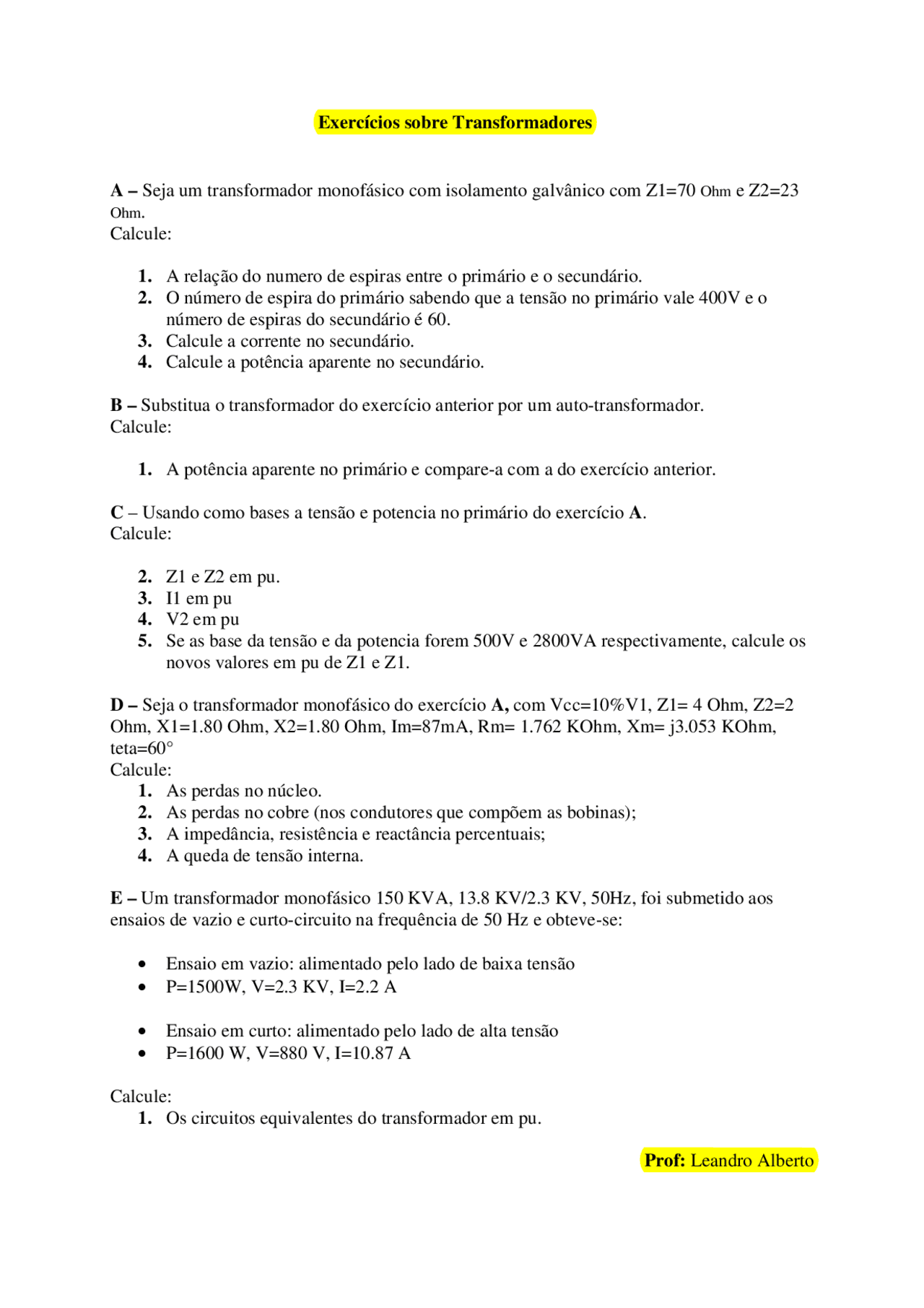

Exercícios sobre Transformadores
A – Seja um transformador monofásico com isolamento galvânico com Z1=70 Ohm e Z2=23
Ohm.
Calcule:
1. A relação do numero de espiras entre o primário e o secundário.
2. O número de espira do primário sabendo que a tensão no primário vale 400V e o
número de espiras do secundário é 60.
3. Calcule a corrente no secundário.
4. Calcule a potência aparente no secundário.
B – Substitua o transformador do exercício anterior por um auto-transformador.
Calcule:
1. A potência aparente no primário e compare-a com a do exercício anterior.
C – Usando como bases a tensão e potencia no primário do exercício A.
Calcule:
2. Z1 e Z2 em pu.
3. I1 em pu
4. V2 em pu
5. Se as base da tensão e da potencia forem 500V e 2800VA respectivamente, calcule os
novos valores em pu de Z1 e Z1.
D – Seja o transformador monofásico do exercício A, com Vcc=10%V1, Z1= 4 Ohm, Z2=2
Ohm, X1=1.80 Ohm, X2=1.80 Ohm, Im=87mA, Rm= 1.762 KOhm, Xm= j3.053 KOhm,
teta=60°
Calcule:
1. As perdas no núcleo.
2. As perdas no cobre (nos condutores que compõem as bobinas);
3. A impedância, resistência e reactância percentuais;
4. A queda de tensão interna.
E – Um transformador monofásico 150 KVA, 13.8 KV/2.3 KV, 50Hz, foi submetido aos
ensaios de vazio e curto-circuito na frequência de 50 Hz e obteve-se:
• Ensaio em vazio: alimentado pelo lado de baixa tensão
• P=1500W, V=2.3 KV, I=2.2 A
• Ensaio em curto: alimentado pelo lado de alta tensão
• P=1600 W, V=880 V, I=10.87 A
Calcule:
1. Os circuitos equivalentes do transformador em pu.
Prof: Leandro Alberto
