Exercícios Eletrica 3 - lista de exercicio praticos
Tipologia: Exercícios
1 / 2
Esta página não é visível na pré-visualização
Não perca as partes importantes!

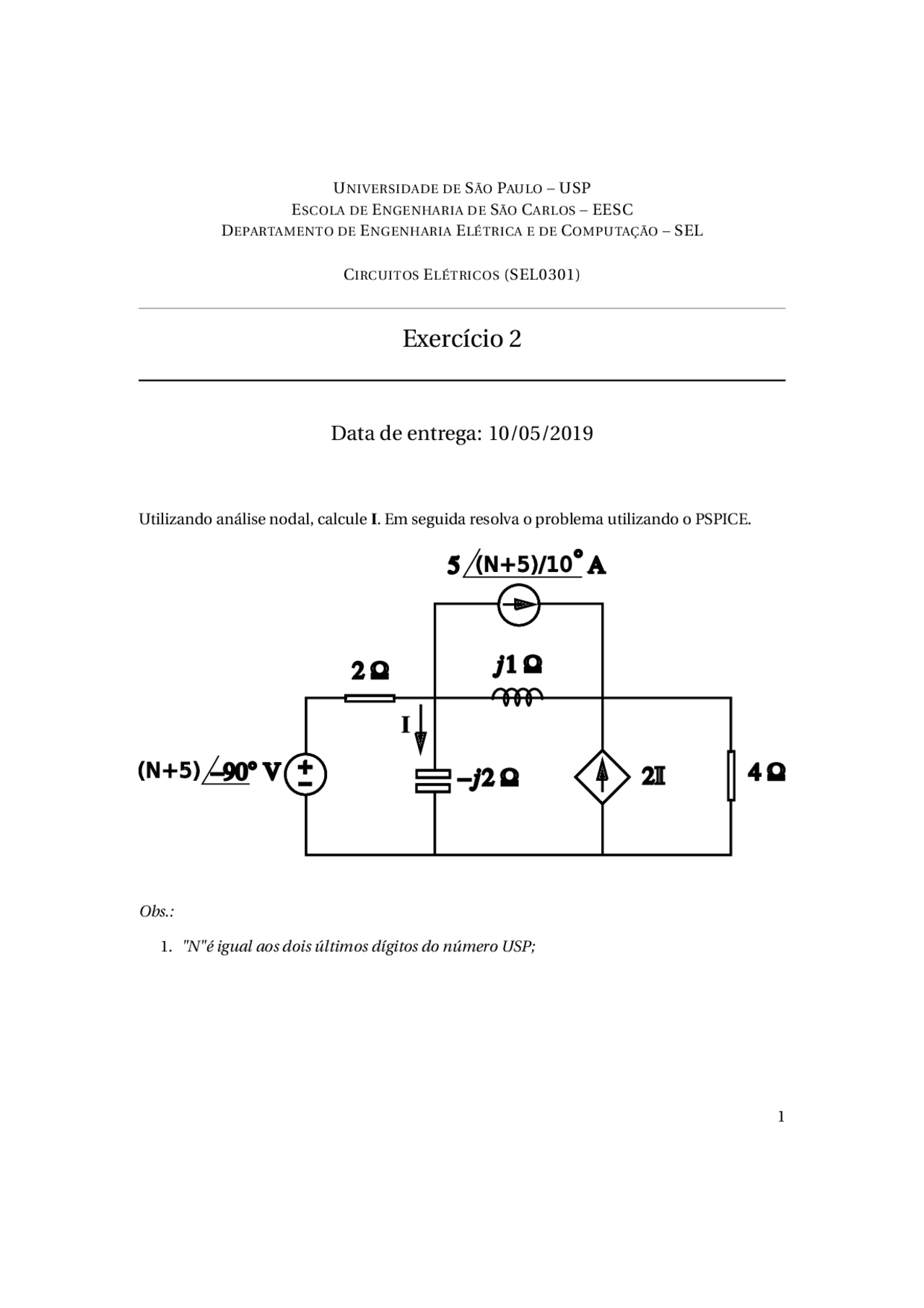

Utilizando análise nodal, calcule I. Em seguida resolva o problema utilizando o PSPICE.
Obs.:
A seguir há exemplo de como simular circuitos AC no PSPICE. Vale observar que em VM(1) e IM(r1) são calculadas a magnitude dos fasores da tensão no nó 01 e da corrente que passa por R 1. Já VP e IP calculam as fases dos fasores da tensão no nó 01 e da corrente que passa por R 1.
O relatório deve contemplar os itens a, b e c abaixo e, além disso, seguir a ordem de apresentação conforme consta no modelo de relatório disponibilizado no Moodle. a. Resolução Teórica: desenho do circuito sob análise e análise do circuito. b. Resolução pelo SPICE: Desenho do circuito com a respectiva identificação dos nós utilizados no SPICE; Netlist SPICE comentada; arquivos de entrada original sem modificações (.cir); e arquivos de saída original sem modificações (.out). c. Análise dos resultados: Confrontar e analisar os resultados fornecidos pelo SPICE com os resultados obtidos pela resolução teórica.
- Forma de entrega: Os relatórios deverão ser entregues eletronicamente (formato .pdf) via Moodle.
