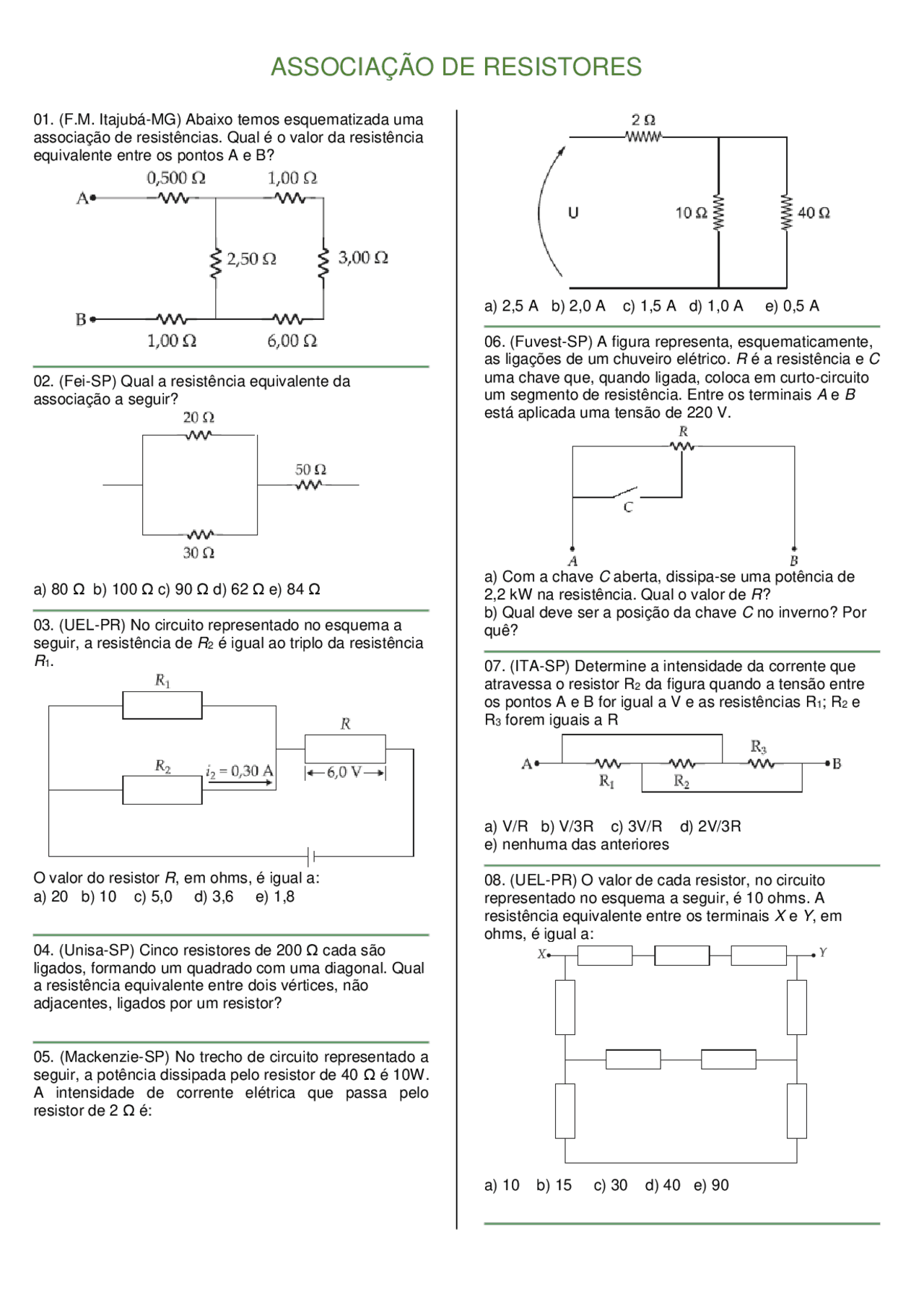

ASSOCIAÇÃO DE RESISTORES
01. (F.M. Itajubá-MG) Abaixo temos esquematizada uma
associação de resistências. Qual é o valor da resistência
equivalente entre os pontos A e B?
02. (Fei-SP) Qual a resistência equivalente da
associação a seguir?
a) 80 Ω b) 100 Ω c) 90 Ω d) 62 Ω e) 84 Ω
03. (UEL-PR) No circuito representado no esquema a
seguir, a resistência de R2 é igual ao triplo da resistência
R1.
O valor do resistor R, em ohms, é igual a:
a) 20 b) 10 c) 5,0 d) 3,6 e) 1,8
04. (Unisa-SP) Cinco resistores de 200 Ω cada são
ligados, formando um quadrado com uma diagonal. Qual
a resistência equivalente entre dois vértices, não
adjacentes, ligados por um resistor?
05. (Mackenzie-SP) No trecho de circuito representado a
seguir, a potência dissipada pelo resistor de 40 Ω é 10W.
A intensidade de corrente elétrica que passa pelo
resistor de 2 Ω é:
a) 2,5 A b) 2,0 A c) 1,5 A d) 1,0 A e) 0,5 A
06. (Fuvest-SP) A figura representa, esquematicamente,
as ligações de um chuveiro elétrico. R é a resistência e C
uma chave que, quando ligada, coloca em curto-circuito
um segmento de resistência. Entre os terminais A e B
está aplicada uma tensão de 220 V.
a) Com a chave C aberta, dissipa-se uma potência de
2,2 kW na resistência. Qual o valor de R?
b) Qual deve ser a posição da chave C no inverno? Por
quê?
07. (ITA-SP) Determine a intensidade da corrente que
atravessa o resistor R2 da figura quando a tensão entre
os pontos A e B for igual a V e as resistências R1; R2 e
R3 forem iguais a R
a) V/R b) V/3R c) 3V/R d) 2V/3R
e) nenhuma das anteriores
08. (UEL-PR) O valor de cada resistor, no circuito
representado no esquema a seguir, é 10 ohms. A
resistência equivalente entre os terminais X e Y, em
ohms, é igual a:
a) 10 b) 15 c) 30 d) 40 e) 90
