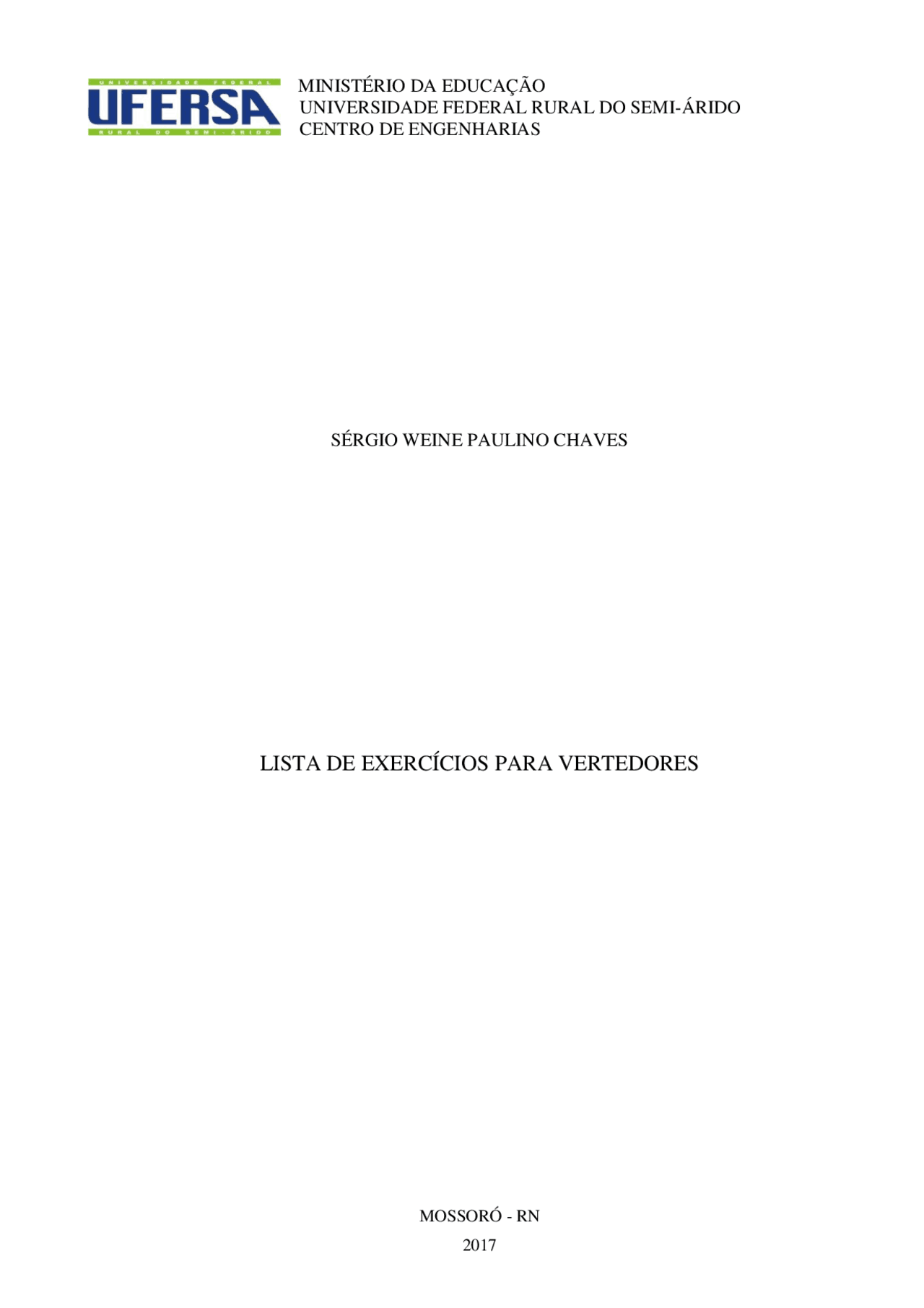

MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO
CENTRO DE ENGENHARIAS
SÉRGIO WEINE PAULINO CHAVES
LISTA DE EXERCÍCIOS PARA VERTEDORES
MOSSORÓ - RN 2017
Questão 01 – Em curso d’água encontra-se instalado um vertedor de parede delgada de 1,2 m de largura, com duas contrações laterais. Determine a vazão, sabendo que a carga do vertedor é de 40 cm. Também, supondo o vertedor sem contrações, qual a descarga estimada? Resposta: Q = 520,8 L/s e Q = 558 L/s.
Questão 02 – A fórmula geral simplificada para o cálculo da vazão de um vertedor é dada por: Q = m L H3/2. O fator “ m ” não é constante e depende de várias variáveis. Durante um teste em um vertedor retangular sem contração de 2,44 m de largura, a altura da carga foi mantida em 30,5 cm. Em 38 segundos, 28766 litros de água foram coletados. Determine o fator “ m ” da equação para o referido vertedor. Resposta: m = 1,842.
Questão 03 – Um vertedor com duas contrações laterais e altura da soleira de 1,2 m, deve ser instalado em um canal. A vazão máxima sobre o vertedor é de 1700 L/s, quando a altura total antes do vertedor alcançar 2 m. Determine o comprimento do vertedor para m = 1,80. Resposta: L = 1,48 m.
Questão 04 – Determine, pela Fórmula de Francis, a altura da água atrás de um vertedor retangular de 1,53 m de comprimento e 1,22 m de altura, quando o fluxo que ultrapassa o mesmo for de 280 L/s. Resposta: Hv = 1,43 m.
Questão 05 – Um escoamento de 850 L/s ocorre em uma calha retangular de 1,22 m de profundidade e 1,83 m de largura. Determine pela Fórmula de Francis a altura da soleira de um vertedor, que tem por finalidade evitar o transbordamento lateral da calha. Resposta: p = 0,82 m.
Questão 06 – Um fluxo de 10,9 m^3 /s ultrapassa um vertedor que tem 4,88 m de comprimento. Considerando que a altura total à montante do vertedor não exceda a 2,44 m, determine pela Fórmula de Francis a altura que deve ser colocada a soleira de um vertedor. Resposta: p = 1,30 m.
Questão 07 – Um vertedor retangular sem contrações laterais e 7,62 m de largura, deve descarregar 10,62 m^3 /s em um canal. Determine pela Fórmula de Francis a altura da soleira, para que profundidade da água antes do vertedor não exceda a 1,83 m. Resposta: p = 1 m.
Questão 08 – Em um vertedor retangular, com uma contração lateral, a profundidade da soleira é de 1,38 m e sua carga de 0,35 m. Para uma vazão de 1149 L/s, determine o comprimento da soleira do vertedor pelas Fórmulas de Bazin e Sociedade Suíça de Engenheiros e Arquitetos. Resposta: L = 3 m e L = 3,02 m.
Questão 09 – Para medir a descarga de um riacho é construído um vertedor, sem contração lateral, com 2 m de soleira e 0,9 m acima do fundo. Determine a vazão do vertedor para uma carga de 30 cm,
