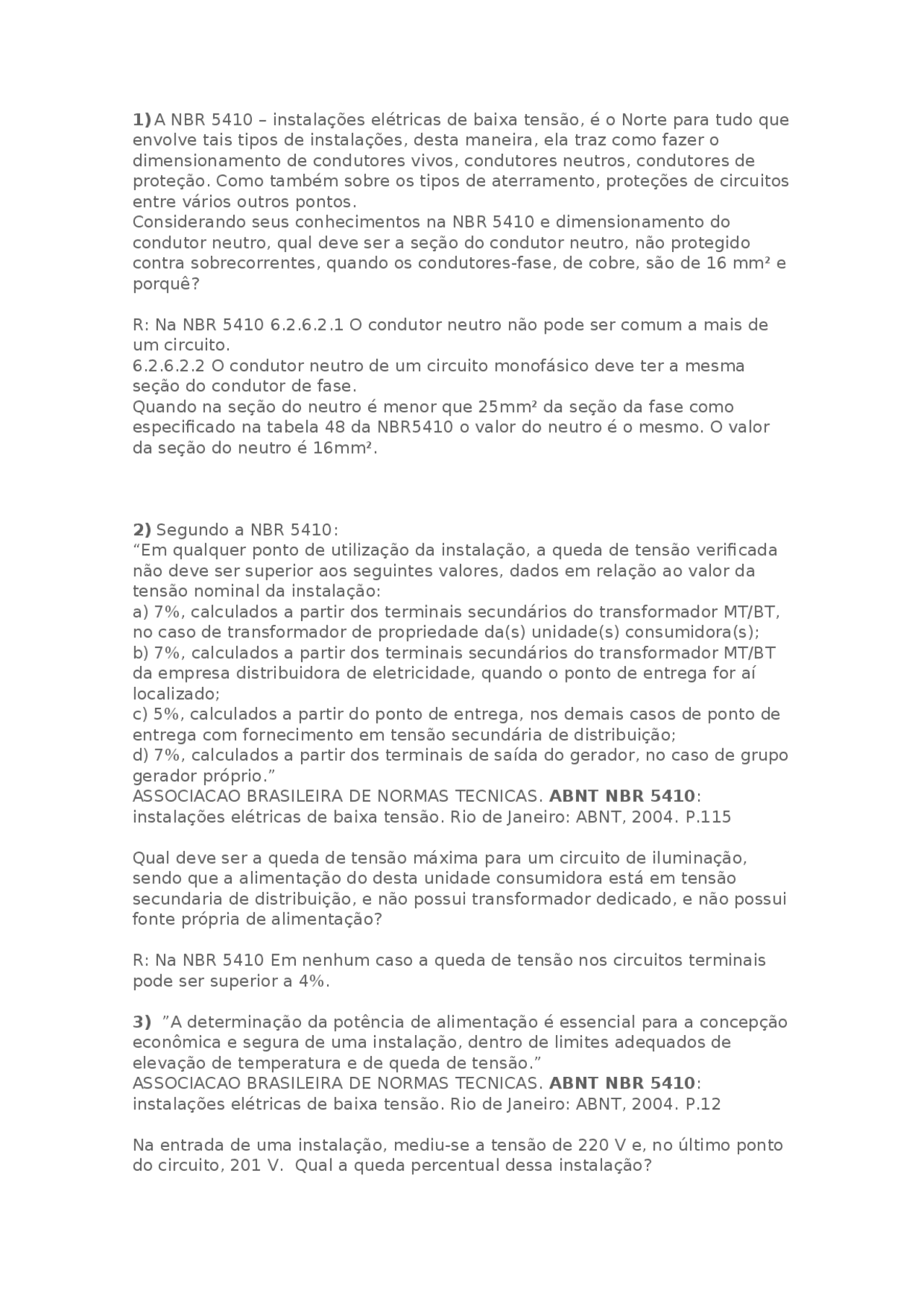

1) A NBR 5410 – instalações elétricas de baixa tensão, é o Norte para tudo que
envolve tais tipos de instalações, desta maneira, ela traz como fazer o
dimensionamento de condutores vivos, condutores neutros, condutores de
proteção. Como também sobre os tipos de aterramento, proteções de circuitos
entre vários outros pontos.
Considerando seus conhecimentos na NBR 5410 e dimensionamento do
condutor neutro, qual deve ser a seção do condutor neutro, não protegido
contra sobrecorrentes, quando os condutores-fase, de cobre, são de 16 mm² e
porquê?
R: Na NBR 5410 6.2.6.2.1 O condutor neutro não pode ser comum a mais de
um circuito.
6.2.6.2.2 O condutor neutro de um circuito monofásico deve ter a mesma
seção do condutor de fase.
Quando na seção do neutro é menor que 25mm² da seção da fase como
especificado na tabela 48 da NBR5410 o valor do neutro é o mesmo. O valor
da seção do neutro é 16mm².
2)4Segundo a NBR 5410:
“Em qualquer ponto de utilização da instalação, a queda de tensão verificada
não deve ser superior aos seguintes valores, dados em relação ao valor da
tensão nominal da instalação:
a) 7%, calculados a partir dos terminais secundários do transformador MT/BT,
no caso de transformador de propriedade da(s) unidade(s) consumidora(s);
b) 7%, calculados a partir dos terminais secundários do transformador MT/BT
da empresa distribuidora de eletricidade, quando o ponto de entrega for aí
localizado;
c) 5%, calculados a partir do ponto de entrega, nos demais casos de ponto de
entrega com fornecimento em tensão secundária de distribuição;
d) 7%, calculados a partir dos terminais de saída do gerador, no caso de grupo
gerador próprio.”
ASSOCIACAO BRASILEIRA DE NORMAS TECNICAS.4ABNT NBR 5410:
instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004.4P.115
4
Qual deve ser a queda de tensão máxima para um circuito de iluminação,
sendo que a alimentação do desta unidade consumidora está em tensão
secundaria de distribuição, e não possui transformador dedicado, e não possui
fonte própria de alimentação?
R: Na NBR 5410 Em nenhum caso a queda de tensão nos circuitos terminais
pode ser superior a 4%.
3)4 ”A determinação da potência de alimentação é essencial para a concepção
econômica e segura de uma instalação, dentro de limites adequados de
elevação de temperatura e de queda de tensão.”
ASSOCIACAO BRASILEIRA DE NORMAS TECNICAS.4ABNT NBR 5410:
instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004.4P.12
4
Na entrada de uma instalação, mediu-se a tensão de 220 V e, no último ponto
do circuito, 201 V.4 Qual a queda percentual dessa instalação?
