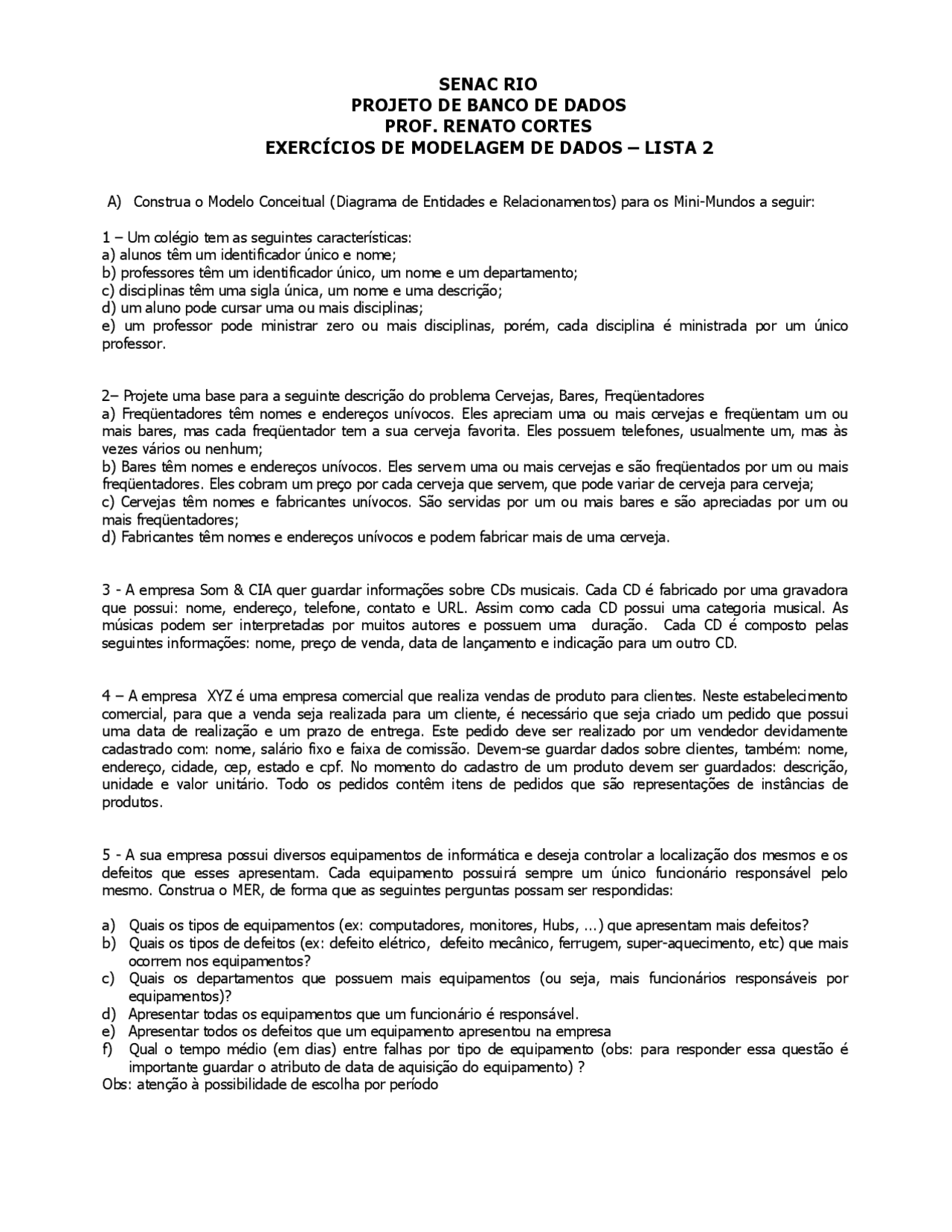

SENAC RIO
PROJETO DE BANCO DE DADOS
PROF. RENATO CORTES
EXERCÍCIOS DE MODELAGEM DE DADOS – LISTA 2
A) Construa o Modelo Conceitual (Diagrama de Entidades e Relacionamentos) para os Mini-Mundos a seguir:
1 – Um colégio tem as seguintes características:
a) alunos têm um identificador único e nome;
b) professores têm um identificador único, um nome e um departamento;
c) disciplinas têm uma sigla única, um nome e uma descrição;
d) um aluno pode cursar uma ou mais disciplinas;
e) um professor pode ministrar zero ou mais disciplinas, porém, cada disciplina é ministrada por um único
professor.
2– Projete uma base para a seguinte descrição do problema Cervejas, Bares, Freqüentadores
a) Freqüentadores têm nomes e endereços unívocos. Eles apreciam uma ou mais cervejas e freqüentam um ou
mais bares, mas cada freqüentador tem a sua cerveja favorita. Eles possuem telefones, usualmente um, mas às
vezes vários ou nenhum;
b) Bares têm nomes e endereços unívocos. Eles servem uma ou mais cervejas e são freqüentados por um ou mais
freqüentadores. Eles cobram um preço por cada cerveja que servem, que pode variar de cerveja para cerveja;
c) Cervejas têm nomes e fabricantes unívocos. São servidas por um ou mais bares e são apreciadas por um ou
mais freqüentadores;
d) Fabricantes têm nomes e endereços unívocos e podem fabricar mais de uma cerveja.
3 - A empresa Som & CIA quer guardar informações sobre CDs musicais. Cada CD é fabricado por uma gravadora
que possui: nome, endereço, telefone, contato e URL. Assim como cada CD possui uma categoria musical. As
músicas podem ser interpretadas por muitos autores e possuem uma duração. Cada CD é composto pelas
seguintes informações: nome, preço de venda, data de lançamento e indicação para um outro CD.
4 – A empresa XYZ é uma empresa comercial que realiza vendas de produto para clientes. Neste estabelecimento
comercial, para que a venda seja realizada para um cliente, é necessário que seja criado um pedido que possui
uma data de realização e um prazo de entrega. Este pedido deve ser realizado por um vendedor devidamente
cadastrado com: nome, salário fixo e faixa de comissão. Devem-se guardar dados sobre clientes, também: nome,
endereço, cidade, cep, estado e cpf. No momento do cadastro de um produto devem ser guardados: descrição,
unidade e valor unitário. Todo os pedidos contêm itens de pedidos que são representações de instâncias de
produtos.
5 - A sua empresa possui diversos equipamentos de informática e deseja controlar a localização dos mesmos e os
defeitos que esses apresentam. Cada equipamento possuirá sempre um único funcionário responsável pelo
mesmo. Construa o MER, de forma que as seguintes perguntas possam ser respondidas:
a) Quais os tipos de equipamentos (ex: computadores, monitores, Hubs, ...) que apresentam mais defeitos?
b) Quais os tipos de defeitos (ex: defeito elétrico, defeito mecânico, ferrugem, super-aquecimento, etc) que mais
ocorrem nos equipamentos?
c) Quais os departamentos que possuem mais equipamentos (ou seja, mais funcionários responsáveis por
equipamentos)?
d) Apresentar todas os equipamentos que um funcionário é responsável.
e) Apresentar todos os defeitos que um equipamento apresentou na empresa
f) Qual o tempo médio (em dias) entre falhas por tipo de equipamento (obs: para responder essa questão é
importante guardar o atributo de data de aquisição do equipamento) ?
Obs: atenção à possibilidade de escolha por período
