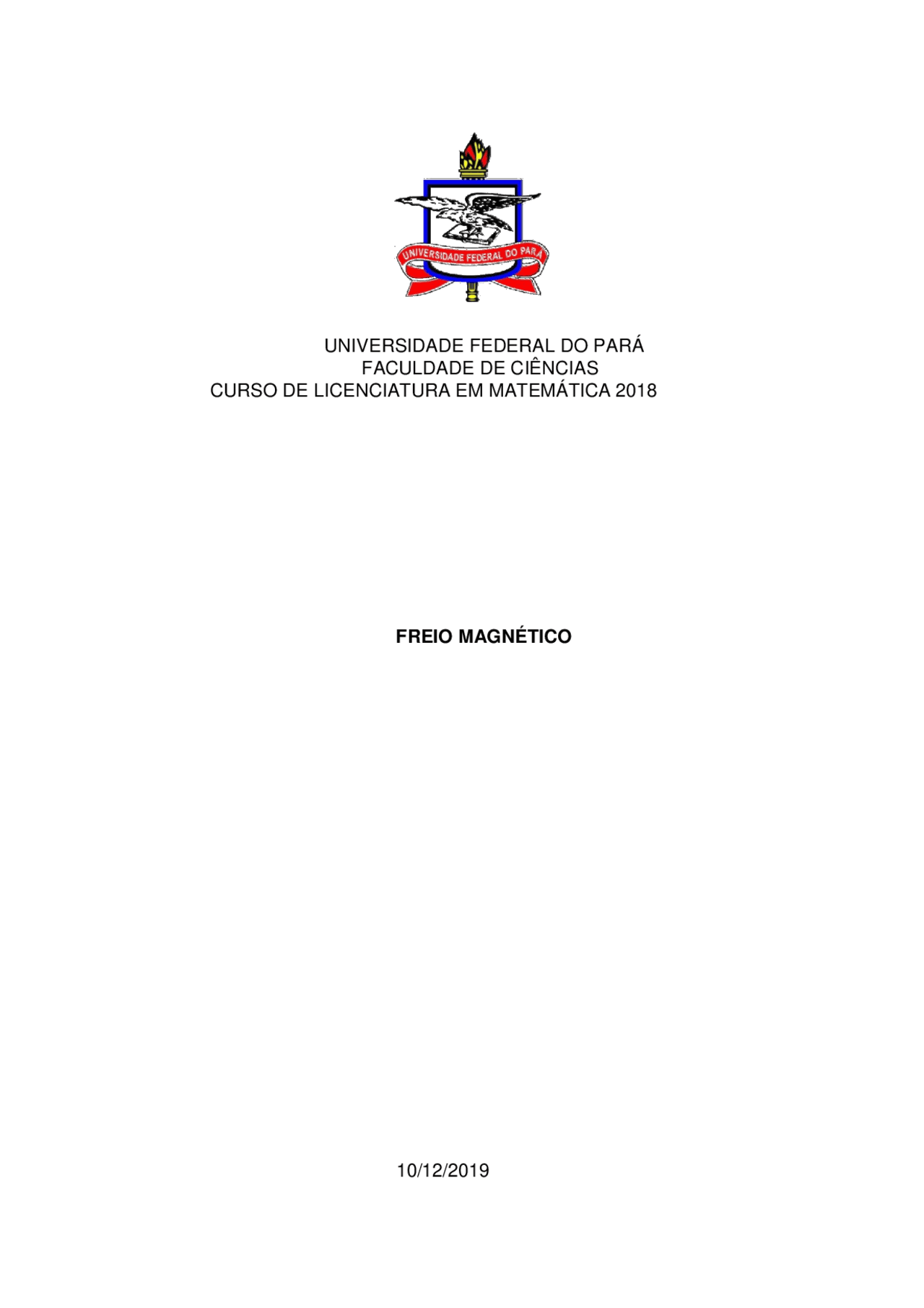

UNIVERSIDADE FEDERAL DO PARÁ
FACULDADE DE CIÊNCIAS
CURSO DE LICENCIATURA EM MATEMÁTICA 2018
FREIO MAGNÉTICO
10/12/2019
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Experimento Freio Magnético cujo objetivo é: Observar os efeitos da corrente de Foucault Possibilitar o uso de ferramentas de análise de dados
Tipologia: Trabalhos
2021
1 / 5
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Experimento Freio Magnético e outras Trabalhos em PDF para Física, somente na Docsity!
UNIVERSIDADE FEDERAL DO PARÁ
FACULDADE DE CIÊNCIAS
CURSO DE LICENCIATURA EM MATEMÁTICA 2018
FREIO MAGNÉTICO
UNIVERSIDADE FEDERAL DO PARÁ
CAMPUS UNIVERSITÁRIO DE SALINÓPOLIS
LABORATÓRIO DE FÍSICA BÁSICA III – LICENCIATURA EM MATEMÁTICA
FREIO MAGNÉTICO
Objetivo
Observar os efeitos da corrente de Foucault Possibilitar o uso de ferramentas de análise de dados
Introdução teórica
A Lei da indução de Faraday, diz que o fluxo magnético (Φ) que atravessa uma espira gera na espira uma “força” eletromotriz (fem) induzida (corrente induzida).
𝒅𝛷 𝒅𝒕
A equação 1 é muito conhecida como lei de Faraday, apesar do trabalho de Faraday sobre o eletromagnetismo publicado em sua época não ter uma única equação. O fluxo magnético pode ter sua variação dada por um campo magnético variando no tempo, com espira fixa, ou uma espira variando no espaço com campo magnético constante.
Para o caso da espira móvel em um campo magnético constante. Se a espira se
desloca no campo com velocidade 𝒗⃗⃗ aparecerá, sobre os eletros livres da espira, uma
força de Lorentz para cada um deles, 𝑭⃗⃗ = −𝒆𝒗⃗⃗𝒙𝑩⃗⃗. Nesse caso trata-se de uma força não
eletrostática, mas podemos associar um campo elétrico equivalente, 𝑭⃗⃗ = −𝒆𝑬⃗⃗ , e com isso
a força de Lorentz ao longo da espira é 𝜀 = −
𝑑𝛷 𝑑𝑡
= ∮(𝒗⃗ 𝒙𝑩⃗⃗ )𝒅𝒍⃗⃗⃗ é fácil demonstrar que
𝑑𝛷 𝑑𝑡
Para o caso da espira fixa e campo magnético variando no tempo, podemos facilmente deduzir
𝜕𝑩⃗⃗ 𝜕𝑡 (3)
Exercício
- Quais dos tubos são feitos de substâncias ferromagnética, diamagnética e paramagnética? Resposta: Alumínio: Paramagnéticos Plástico: Diamagnético Metal: Ferromagnético
- Houve diferença no tempo de queda do ímã no interior de cada tubo? Explique sucintamente o motivo. Resposta: Sim, pois em materiais paramagnéticos ou diamagnéticos o imã será freado devido às correntes induzidas no tubo. Como a corrente elétrica tem um campo magnético próprio, os dois campos se opõem e isso diminui a velocidade da queda do imã.
- Quais são as forças que atuam no movimento do ímã no interior dos tubos? Justifique sua resposta com base nos dados experimentais. Resposta: Temos a Lei de Lenz que afirma que o fluxo do campo magnético devido à corrente induzida opõe-se a variação no fluxo que causa a corrente induzida. E os efeitos dessa lei se pôde observar no experimento realizado.
- Usando as leis de Newton, faça um esquema das forças que atuaram no movimento do ímã no interior do tubo. Resposta:
Procedimento 2
- Coloque um dos pêndulos no equipamento conforme figura 1.
- Faça o pêndulo oscilar.
- Ponha os ímãs no suporte em ‘u’ de forma que as faces com pólos diferentes estejam voltadas para interior do suporte.
- Repita o procedimento 2, agora fazendo o pêndulo passar entre os ímãs.
- Realize o procedimento 4 para cada pêndulo. Observe o que ocorre. Exercício
- Descreva o que ocorre com cada pêndulo. Resposta: Quando os corpos de prova estão sem o campo magnético, a ação magnética é menor, logo o corpo não ficou sujeito a um “freio magnético” interno, diferente de onde existe o imã (campo magnético).
- Porque o efeito é diferente em cada um dos pêndulos? Resposta: Pois no pente a área maciça é menor, o que faz a indução eletromagnética ser menos intensa. Já com a grelha, a área é maior o que faz a
Ferromagnéticos
Diamagnéticos ou paramagnéticos
indução ser mais intensa. No caso da chapa, a área atinge um valor máximo levando o corpo a estar sujeito á ação de um freio magnético muito mais intenso.
CONCLUSÃO
Através do experimento foi possível observar a ação que um imã sofre ao ser abandonado em tubos feitos de substância paramagnética, diamagnética e ferromagnética, e, com isso, observamos a Lei de Lenz. Além disso, também podemos ver a ação magnética nos corpos de prova em um pêndulo quando está ou não sujeito a um campo magnético.
