BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-

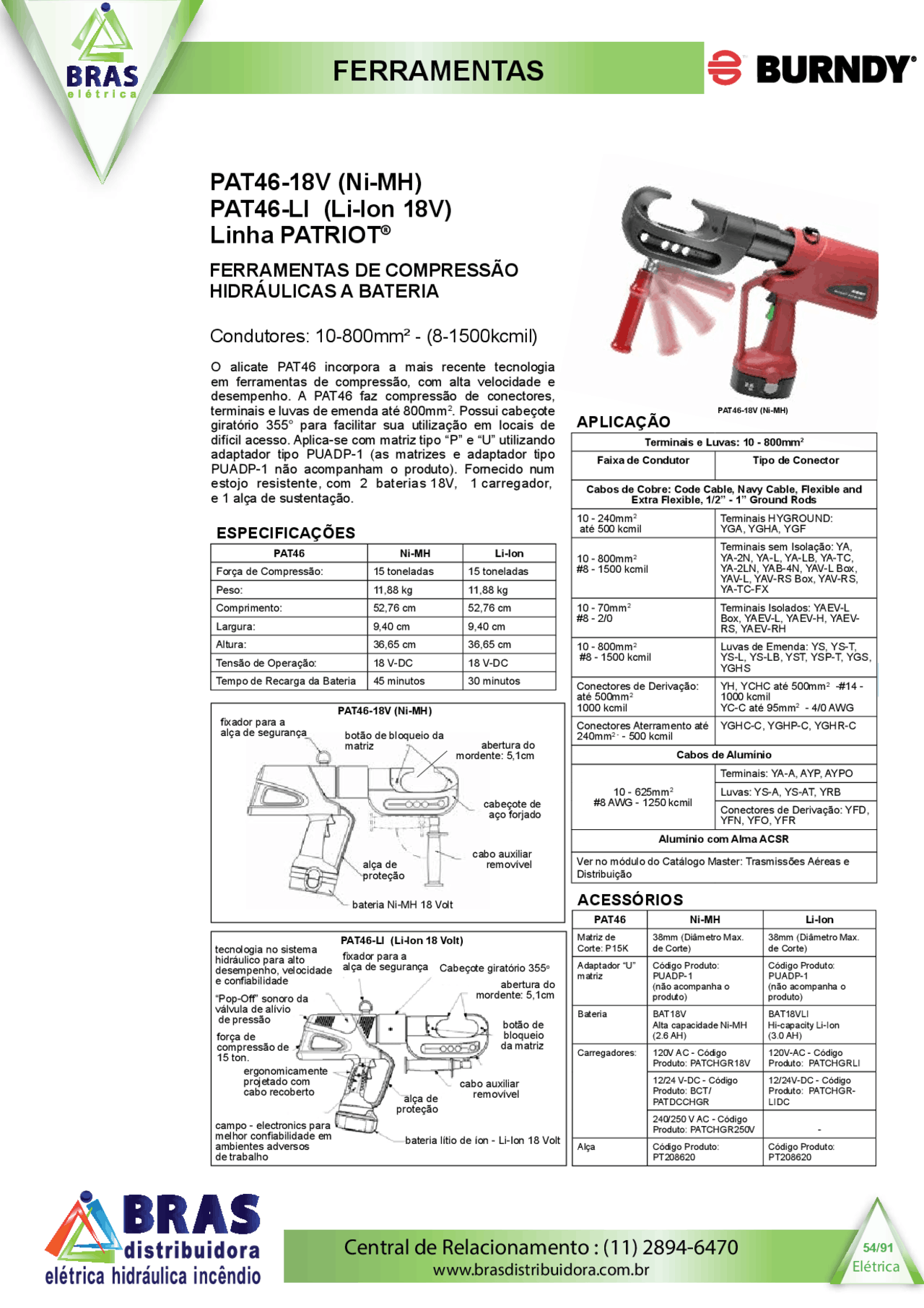

PAT46-18V (Ni-MH)
PAT46-LI (Li-Ion 18V)
Linha PATRIOT
®
FERRAMENTAS DE COMPRESSÃO
HIDRÁULICAS A BATERIA
ACESSÓRIOS
PAT46 Ni-MH Li-Ion
Matriz de Corte: P15K
38mm (Diâmetro Max. de Corte)
38mm (Diâmetro Max. de Corte)
Adaptador “U” matriz
Código Produto: PUADP- (não acompanha o produto)
Código Produto: PUADP- (não acompanha o produto)
Bateria BAT18V Alta capacidade Ni-MH (2.6 AH)
BAT18VLI Hi-capacity Li-Ion (3.0 AH)
Carregadores: 120V AC - Código Produto: PATCHGR18V
120V-AC - Código Produto: PATCHGRLI
12/24 V-DC - Código Produto: BCT/ PATDCCHGR
12/24V-DC - Código Produto: PATCHGR- LIDC
240/250 V AC - Código Produto: PATCHGR250V -
Alça Código Produto: PT
Código Produto: PT
Condutores: 10-800mm² - (8-1500kcmil)
cabeçote de aço forjado
cabo auxiliar alça de removível proteção
bateria Ni-MH 18 Volt
botão de bloqueio da matriz abertura do mordente: 5,1cm
fixador para a alça de segurança
PAT46-18V (Ni-MH)
ESPECIFICAÇÕES
PAT46 Ni-MH Li-Ion
Força de Compressão: 15 toneladas 15 toneladas
Peso: 11,88 kg 11,88 kg
Comprimento: 52,76 cm 52,76 cm
Largura: 9,40 cm 9,40 cm
Altura: 36,65 cm 36,65 cm
Tensão de Operação: 18 V-DC 18 V-DC
Tempo de Recarga da Bateria 45 minutos 30 minutos
bateria lítio de íon - Li-Ion 18 Volt
alça de proteção
cabo auxiliar removível
abertura do mordente: 5,1cm
botão de bloqueio da matriz
Cabeçote giratório 355o
tecnologia no sistema hidráulico para alto desempenho, velocidade e confiabilidade
“Pop-Off” sonoro da válvula de alívio de pressão
força de compressão de 15 ton. ergonomicamente projetado com cabo recoberto
campo - electronics para melhor confiabilidade em ambientes adversos de trabalho
fixador para a alça de segurança
PAT46-LI (Li-Ion 18 Volt)
PAT46-18V (Ni-MH)
O alicate PAT46 incorpora a mais recente tecnologia em ferramentas de compressão, com alta velocidade e desempenho. A PAT46 faz compressão de conectores, terminais e luvas de emenda até 800mm 2. Possui cabeçote giratório 355° para facilitar sua utilização em locais de difícil acesso. Aplica-se com matriz tipo “P” e “U” utilizando adaptador tipo PUADP-1 (as matrizes e adaptador tipo PUADP-1 não acompanham o produto). Fornecido num estojo resistente, com 2 baterias 18V, 1 carregador, e 1 alça de sustentação.
APLICAÇÃO
Terminais e Luvas: 10 - 800mm 2
Faixa de Condutor Tipo de Conector
Cabos de Cobre: Code Cable, Navy Cable, Flexible and Extra Flexible, 1/2” - 1” Ground Rods
10 - 240mm 2 até 500 kcmil
Terminais HYGROUND: YGA, YGHA, YGF
10 - 800mm 2 #8 - 1500 kcmil
Terminais sem Isolação: YA, YA-2N, YA-L, YA-LB, YA-TC, YA-2LN, YAB-4N, YAV-L Box, YAV-L, YAV-RS Box, YAV-RS, YA-TC-FX
10 - 70mm 2 #8 - 2/
Terminais Isolados: YAEV-L Box, YAEV-L, YAEV-H, YAEV- RS, YAEV-RH
10 - 800mm 2 #8 - 1500 kcmil
Luvas de Emenda: YS, YS-T, YS-L, YS-LB, YST, YSP-T, YGS, YGHS
Conectores de Derivação: até 500mm 2 1000 kcmil
YH, YCHC até 500mm 2 -#14 - 1000 kcmil YC-C até 95mm 2 - 4/0 AWG
Conectores Aterramento até 240mm 2 -^ - 500 kcmil
YGHC-C, YGHP-C, YGHR-C
Cabos de Alumínio
10 - 625mm^2 #8 AWG - 1250 kcmil
Terminais: YA-A, AYP, AYPO
Luvas: YS-A, YS-AT, YRB
Conectores de Derivação: YFD, YFN, YFO, YFR
Alumínio com Alma ACSR
Ver no módulo do Catálogo Master: Trasmissões Aéreas e Distribuição
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
PAT750XT-18V (Ni-MH)
PAT750K-LI (Li-Ion 18V)
Linha PATRIOT
®
Condutores: 10-400mm² (8-750MCM)
O alicate PAT750XT é utilizado para compressão de conectores, terminais e luvas até 400 mm^2. Incorpora a mais recente tecnologia em ferramentas para compressão e possui alta velocidade. Faz crimpagem circunferencial e hexagonal. Possui cabeçote giratório 355° para facilitar sua utilização em locais de difícil acesso. Aplica-se com matriz tipo “U” (as matrizes não acompanham o produto). Fornecido num estojo resistente, com 2 baterias 18V, 1 carregador, e 1 alça de sustentação.
ESPECIFICAÇÕES
PAT750 Ni-MH Li-Ion
Força de Compressão: 12 toneladas 12 toneladas
Peso: 7,5 kg com bateria 7,12 kg com bateria
Comprimento: 40 cm 40 cm
Largura: 8,9 cm 8,9 cm
Altura: 34,3 cm 34,3 cm
Tensão de Funcionamento:
18 V-DC 18 V-DC
Tempo de Recarga da Bateria:
45 minutos 30 minutos
APLICAÇÃO
Luvas de Tensão:
Cobre 10 - 240mm 2 | #8 sol. - 500 Kcmil
Alumínio 10 - 300 mm 2 | #8 sol. - 587,2 Kcmil
ACSR #4 - 556,5 kcmil
Derivações:
Cobre 1,5 - 240mm^2 | #14 sol. - 500 Kcmil
Alumínio 10 - 240mm^2 | #8 - 500 kcmil
Cabo Aéreo:
Cobre 16 - 240mm 2 | #6 - 500 kcmil
Terminais e Luvas:
Alumínio 10 - 400mm 2 | #8 - 750 kcmil.
Cobre 10 - 400mm 2 | #8 - 750 kcmil.
ACSR #4 - 556 kcmil
HYGROUND ®:
Cobre 10 - 240mm 2 | #8 - 500 kcmil ( cabo / haste de aterramento)
Haste de Aterramento 1/2” - 1” de Diâmetro
ACESSÓRIOS
PAT750 Ni-MH Li-Ion
Bateria: BAT18V - Alta Capacidade Ni-MH 2, AH
BAT18VLI - Alta Capacidade (3.0 AH)
Carregadores: 120V AC - Código Produto: PATCHGR18V
120V-AC - Código Produto: PATCHGRLI
12/24 V-DC - Código Produto: BCT/ PATDCCHGR
12/24V-DC - Código Produto: PATCHGR- LIDC
240/250 V AC - Código Produto: PATCHGR250V
Alça: Código Produto: PT
Código Produto: PT
FERRAMENTA DE COMPRESSÃO
HIDRÁULICA A BATERIA
PAT750-NI-MH
PAT750-LI-Ion
bateria lítio de íon - Li-Ion 18 Volt
alça de proteção
abertura grande do mordente: 4,2cm p/ acomodar também os conectores assimétricos
botão de bloqueio da matriz
cabeçote rotativo 355 o
tecnologia no sistema hidráulico para alto desempenho, velocidade e confiabilidade
“Pop-Off” sonoro da válvula de alívio de pressão
força de compressão de 12 ton.
ergonomicamente projetado com cabo recoberto
campo - electronics para melhor confiabilidade em ambientes adversos de trabalho
PAT750-LI (Li-Ion 18 Volt)
fixador para alça de segurança
moderno sistema hidráulico para alto desempenho, velocidade e confiabilidade
abertura do mordente
cabeçote rotativo 355 o
alça de proteção
bateria Ni-MH 18 Volt
campo Electronics para melhor confiabilidade em ambientes de trabalho adversos
cabo ergonômico
PAT750-18V (Ni-MH)
fixador para alça de segurança
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
PAT81KFT-18V (Ni-MH)
PAT81KFT-LI (Li-Ion 18V)
4-POINT
®
- Linha PATRIOT
®
A PAT81 é uma ferramenta de compressão por indentação em 4 pontos, 4P. Incorpora a mais recente tecnologia em ferramentas para crimpagem indentada e possui alta velocidade. Possui cabeçote giratório 360° para facilitar sua utilização em locais de difícil acesso, permite operação em qualquer posição. Não necessita o uso de matriz. Sistema hidráulico projetado para um desempenho de velocidade e confiabilidade. Alça de sustentação para conforto, permitindo a operação da ferramenta com apenas uma mão, e possui design ergonomico ajuda a diminuir fadiga no operador. A opção bateria de lítio 18 volts oferece 2,5 vezes mais ciclos de carga / descarga que as baterias Ni-Cd tradicionais e fornece 430% a mais de vida útil. Fornecida num estojo resistente, com 2 baterias 18V, 1 carregador, e 1 alça de sustentação.
FERRAMENTA DE COMPRESSÃO
INDENTADA
HIDRÁULICA A BATERIA
Condutores: 10-500mm² (8-1000MCM)
ESPECIFICAÇÕES
PAT81KFT Ni-MH Li-Ion
Força de Compressão: 6 Toneladas 6 Toneladas
Peso: 6,35 kg 5,9 kg
Comprimento: 44,7 cm 39,6 cm
Largura: 9,4 cm 8,1 cm
Altura: 35,4 cm 35,8 cm
Tensão de Funcionamento:
18 V-DC 18 V-DC
Tempo de Recarga da Bateria:
45 minutos 30 minutos
APLICAÇÃO
Cabo de Cobre
10-500mm 2
8-1000 kcmil
Terminais:
YA, YA-L
Emendas:
YS, YS-L, YS-T, Y-R
Cabo de Cobre Flexível e Extra- Flexível
10-380mm 2
8-777.7 kcmil / Flex (750 Nominal)
Terminais:
YA-FX, YAV, YA-L-FX
Emendas:
YS, YSV-FXB
Cabo de Alumínio
10-380mm 2
8-750 kcmil
Terminais:
YA-A, YA-A-TN
Emendas:
YS-A
Alumínio
10-380mm 2
8-750 kcmil
HYPLUG™:
AYP, AYPO
ACESSÓRIOS
PAT81KFT Ni-MH Li-Ion
Bateria: BAT18V - Alta Capacidade Ni-MH 2, AH
BAT18VLI - Alta Capacidade (3. AH)
Carregadores: 120V AC - Código Produto: PATCHGR18V
120V-AC - Código Produto: PATCHGRLI
12/24 V-DC - Código Produto: BCT/ PATDCCHGR
12/24V-DC - Código Produto: PATCHGR-LIDC
240/250 V AC - Código Produto: PATCHGR250V
Alça: Código Produto: PT
Código Produto: PT
PAT81KFT-LI (Li-Ion 18V) fixador para alça de segurança
tecnologia no sistema hidráulico para alto desempenho, velocidade e confiabilidade
“Pop-Off” sonoro da válvula de alívio de pressão
ergonomicamente projetado com cabo recoberto
campo - electronics para melhor confiabilidade em ambientes adversos de trabalho bateria lítio de íon - Li-Ion 18 Volt
alça de proteção
cabeçote rotativo 360 o
força de compressão de 6 ton.
compressão indentada
articulação
pino trava
cabeçote giratório 360°
compressão indentada
alça de proteção
válvula pop-Off Audível
ferramenta ergonomica
fixador para alça de segurança
PAT81KFT-18V (Ni-MH)
bateria Ni-MH 18 Volt
pino trava
PAT81KFT Ni-MH
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-
A ferramenta PAT4PC834, 4-POINT®^ BURNDY® oferece uma conexão consistente e confiável, não utiliza matrizes, sua compressão é por indentação em 4 pontos, 4P. A ferramenta é produzida com sistema hidráulico para alto desempenho, velocidade e confiabilidade da aplicação. Pode ser utilizada nos ambientes de trabalho mais adversos. A PAT4PC apresenta design do cabeçote em forma de C, tornando- se ideal para crimpar em áreas de difícil acesso e pode ser facilmente removida das execuções. A capacidade de compressão indentada, elimina a necessidade da compra e armazenagem de matrizes. O cabeçote tem rotação de 360° para uma operação em praticamente qualquer posição. Fornecida num estojo resistente, com 2 baterias 18V, 1 carregador, e 1 alça de sustentação.
FERRAMENTA DE COMPRESSÃO
INDENTADA
HIDRÁULICA A BATERIA
PAT4PC834-18V (Ni-MH)
PAT4PC834-LI (Li-Ion 18V)
4-POINT
®
- Linha PATRIOT
®
ESPECIFICAÇÕES
PAT4PC834 Ni-MH Li-Ion
Força de Compressão: 6 toneladas 6 toneladas
Peso: 6,28 kg com bateria 5,9 kg com bateria
Comprimento: 44,8 cm 39,6 cm
Largura: 9,4 cm 8,1 cm
Altura: 35,4 cm 35,8 cm
Tensão de Funcionamento:
18 V-DC 18 V-DC
Tempo de Recarga da Bateria:
45 minutos 30 minutos
ACESSÓRIOS
PAT4PC834 Ni-MH Li-Ion
Bateria: BAT18V - Alta Capacidade Ni-MH 2,6 AH
BAT18VLI - Alta Capacidade (3.0 AH)
Carregadores:
120V AC - Código Produto: PATCHGR18V
120V-AC - Código Produto: PATCHGRLI
12/24 V-DC - Código Produto: BCT/PATDCCHGR
12/24V-DC - Código Produto: PATCHGR- LIDC
240/250 V AC - Código Produto: PATCHGR250V
Alça:
Código Produto: PT208620 Código Produto: PT
APLICAÇÃO
Cabo de Cobre
10-500mm 2
8-1000 kcmil
Terminais:
YA, YA-L
Emendas:
YS, YS-L, YS-T, Y-R
Cabo de Cobre Flexível e Extra-Flexível
10-380mm 2
8-777.7 kcmil / Flex ( Nominal) #8 - 535 (500 kcmil nominal flex wire size)
Terminais:
YA-FX, YAV, YA-L-FX
Emendas:
YS, YSV-FXB
Cabo de Alumínio
10-380mm 2
8-750 kcmil
Terminais:
YA-A, YA-A-TN
Emendas:
YS-A
Alumínio
10-380mm 2
8-750 kcmil
HYPLUG™:
#8 - 750 kcmil Aluminum Pin Adapters (AYP, AYPO)
#8 - 750 kcmil Aluminum (YA-A) #8 - 350 kcmil Aluminum (YS-A)
cabeçote giratório 360°
alça de proteção
ferramenta ergonomica
fixador para alça de segurança
bateria Ni-MH 18 Volt
cabeçote em forma de C
PAT4PC834-18V (Ni-MH)
“Pop-Off” sonoro da válvula de alívio de pressão
força de compressão de 6 ton.
compressão indentada
fixador para alça de segurança
“Pop-Off” sonoro da válvula de alívio de pressão
ergonomicamente projetado com cabo recoberto
bateria lítio de íon - Li-Ion 18 Volt
alça de proteção
cabeçote rotativo 360 o
força de compressão de 6 ton.
pino trava
compressão indentada
PAT4PC834-LI (Li-Ion 18V)
PAT4PC834 Ni-MH
Condutores: 10-500mm² (8-1000MCM)
PAT4PC834-LI
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-
O compressor hidráulico Y60BHU é um equipamento para trabalho pesado, com uma vasta gama de aplicação para instalação de terminais, emendas e conectores à compressão. Sua força de compressão é de 60 toneladas. Opera acoplado à uma bomba hidráulica que pode ser acionada por motor elétrico ou à gasolina. Quando acoplado à gasolina torna-se uma ferramenta portátil que pode ser levada ao canteiro de obras, principalmente na construção de linhas de transmissão. A conexão entre o Y60BHU e a bomba hidráulica é feita por uma mangueira isolada para 10.000PSI. Utiliza matrizes intercambiáveis “L”.
Y60BHU
COMPRESSOR HIDRÁULICO
Condutores: 3/0 str. - 2500 kcmil (85-1250mm
ESPECIFICAÇÕES
Tamanho: 11.38” x 16.12” x 6.75”
289 X 409,5 X 171,5 mm
Peso: 31,8 kg
Força de Compressão: 60 toneladas
Ciclos: 50.
Pressão da Operação: 10.000PSI
ACESSÓRIOS
**Matrizes “L” L717W, L720W, L724W, L727W, L729W, L719W, L722W, L725W, L728W, L735W
Bombas Elétricas Hidráulicas Acopláveis
Elétricas: EP10 (115/220V - AC 60Hz - 10.000PSI) EP10-1HP (115/230V - AC 60Hz - 10.000PSI)
Gasolina: GP10 (4 tempos - 10.000PSI)
Mangueiras Isoladas Recomendadas (10.000PSI):
PT29901-
PT29901-
PT29901-
Lâmina Móvel: RP50RP
Lâmina Fixa: RP50RP
APLICAÇÃO
Cobre
300-2000 kcmil
150-1000 mm 2
Terminais:
YA, YA2-N, YAB-4N, YA-L, YA-2LN, YA-LB
Emendas:
YS, YST, YS-L,YS-T, YSP-T
Alumínio
250-2000 kcmil
120-1000 mm 2
Terminais:
YA-A
Emendas:
YS-A, YS-AT
Conectores de Transmissão e Distribuição
Luvas de Tensão Cobre: 1/0 str. - 1000 kcmil 50 - 500 mm^2
Alumínio: 1/0 str. - 2300 kcmil
ACSR: 1/0 - 2156 (84/19str.) kcmil
Aéreo Cobre: 4/0 str. - 2500 kcmil 95 - 1250 mm^2
Alumínio: 3/0str. - 2500 kcmil 85 - 1250 mm^2
YTS,YTN,YNS,YNA,YNT YNTA,YNU,YDS,YDN,YCS, YCA,YCU
**Matrizes ‘‘L” vendidas separadamente, podem ser usadas para economizar tempo e trabalho. Indicador marcado na matriz para facilidade
de alinhamento do conector. Fig: Matriz L725W.
Consulte o Suporte Técnico da BURNDY para obter informação de outros modelos de Compressor Hidráulico.
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
EP10, EP10-2, EP8 e EP
Série de BOMBAS HIDRÁULICAS
ELÉTRICAS
Pressão de saída hidráulica de
10.000PSI, 8800 PSI, e 6000 PSI
ESPECIFICAÇÕES
Motor: 1/2 HP 115/230 V-AC, 60 ciclos
Volume Reservatório: 8 quarts máx e 2 quarts min
Corrente: 10 amperes
Altura: 17,5” - 444,5mm
Base: 11,75” X 18,5” - 298,45 X 469,9mm
Peso (dry): 30.84kg 68lbs (com fluído max 39kg - 86lbs)
As Bombas hidráulicas possuem acionamento elétrico, são fornecidas com um interruptor elétrico portátil independente e durável que controla remotamente a bomba e de acordo com as necessidades de todos os cabeçotes remotos HYPRESS™ (compresão e corte). Cada bomba é equipada com um built-in, ajuste de fábrica, a válvula de alívio de pressão. Um "pop" audível e reciclagem da bomba e relaxantes do tubo, indica a conclusão da cravação ciclo de corte.
DESCRIÇÃO
reservatório
janela de inspeção do nível de óleo
proteção em aço resistente
desconexão rápida
montagem hidráulica
Consulte o Suporte Técnico da BURNDY para obter informação da linha completa de BOMBAS HIDRÁULICAS.
establizador
motor
EP10: 10,000 PSI bomba elétrica; 1/2 HP 115/230 V-AC; 60 ciclos Uso com: Y34BH, Y35BH, Y35BH-4, Y750BHXT, Y750CBHXT, Y39BH, Y45, Y46C, Y46, Y60BHU, Y60LW, RHCC Série corte, Y644MBH, Y4PC834MBH, Y81KFTMBH
EP10-1HP: 10,000 PSI bomba elétrica; 1 HP 115/230 V-AC; 60 ciclos Uso com: Y34BH, Y35BH, Y35BH-4, Y750BHXT, Y750CBHXT, Y39BH, Y45, Y46C, Y46, Y60BHU, Y60LW, RHCC Série corte
EP10-1HP-2: 10,000 PSI bomba elétrica; 1/2 HP 220/230 V-AC; 50/60 cliclos Uso com: Y34BH, Y35BH, Y35BH-4, Y750BHXT, Y750CBHXT, Y39BH, Y45, Y46C, Y46, Y60BHU, Y60LW, RHCC Série corte
EP10-2: 10,000 PSI bomba elétrica; 1/2 HP 220/230 V-AC; 50/60 ciclos Uso com: Y34BH, Y35BH, Y35BH-4, Y750BHXT, Y750CBHXT, Y39BH, Y45, Y46C, Y46, Y60BHU, Y60LW, RHCC Série corte
EP6: 6,000 PSI bomba elétrica Uso com: Y35L, Y29BH
APLICAÇÃO
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
gatilho de desarme
cobertura de borracha
cabeçote rotativo 180°
cabeçote em forma de “C” olhal para suspensão
punho confortável
trava guia das matrizes
Y750HSXT
ALICATE DE COMPRESSÃO HIDRÁULICO MANUAL
ESPECIFICAÇÕES
Força de Compressão: 12 toneladas
Peso: 6,6 kg
Comprimento: 60,8 cm
Altura: 7,8 cm
Largura: 22,2 cm
Abertura do Mordente: 4,2 cm
APLICAÇÃO
Luva de Tensão
Cobre 10-240mm 2 - #8 sol. - 500 kcmil
Alumínio 10-240mm 2 - #8 sol. - 556.5 kcmi
ACSR #4 - 556.5 kcmil
Conectores de Derivação
Cobre 2,5-240mm 2 - #14 sol. - 500 kcmil
Alumínio 10-240mm 2 - #8 - 500 kcmil
Terminais e Luvas
Alumínio 10-380mm 2 - # 8 - 750 kcmil
Cobre 10-400mm 2 - #8 - 750 kcmil
ACSR #4 - 556 kcmil
HYGROUND® (Aterramento a Compressão)
Cobre 10-240mm 2 - #8 - 500 kcmil (cabo/ haste aterramento)
Haste de Aterramento
1/2” - 1” Diâmetro
cabo ergonômico
cabeçote rotativo 355°
Pinos/ Travas Guias das Matrizes
Abertura da mandíbula 42mm
válvula de alívio de pressão
Punhos Confortáveis
Gatilho de Desarme
O Y750HSXT é uma ferramenta simples e funcional, apropriada para utilização em diversos ambientes de trabalho, inclusive onde tiver pouco espaço. Seu sistema de bomba hidráulica é avançado permitindo um acionamento rápido e seguro. Possui cabeçote giratório à 355O. O alicate Y750HS faz compressão de conectores, terminais e luvas até 400 mm². Utiliza uma matriz “U” , para cada tipo de conexão, fornecidas separadamente. Fornecido com, ou sem estojo metálico. Aplicavel para toda a linha HYGROUND ®.
Condutores: 10-400mm² - (8 AWG-750MCM)
Y
Condutores: 10-400mm² (8-750MCM)
O Y35 é uma ferramenta de longa durabilidade, fabricado em aço especial. Possui cabeçote giratório à 180° e cabos com isolação de neoprene. Utiliza uma matriz “U” para cada tipo de conexão, vendida separadamente. Fornecido com estojo metálico.
APLICAÇÃO
Cobre 10-240mm 2 Terminais - Aterramento
#8 str.-500 kcmil YGH, YGHA, YGF
Emenda - Aterramento YGS, YGHS
Cobre 10-120mm 2 Derivação - Aterramento
#8 str.-250kcmil e Haste de Aterramento até 5/8”
YGHC-C, YGHP-C
YGHR-C
Cobre 10-400mm 2 Terminais sem isolamento
#8 str.-750 kcmil YA,YA-2N, YA-L,YA-LB
YA-2LN
Flexível e Extra Flex YAL-FLEX
Emendas até 400 kcmil (200mm 2 ) YS, YS-T, YS-L, YS-LB,YSV-L, YSV-L, YSM
Alumínio 10-400mm 2 Terminais
#8 str.-750 kcmil YA-A
AYP, AYPO
Emendas até 185mm 2 350 kcmil YSA, YRB, YS-AT
ESPECIFICAÇÃO
Força de Compressão 12 toneladas
Peso: 5,9 Kg
Comprimento total: 59 cm
Largura da cabeça: 12,1 cm
Isolação: nos cabos
ALICATE DE COMPRESSÃO
HIDRÁULICO MANUAL
" Pop-Off " sonoro
válvula de alívio de pressão
" Pop-Off " sonoro
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-
Y644HSXT
Condutores: 16-500mm² - (6AWG-1000MCM)
Utilizado para compressão de terminais e luvas tubulares. Possui matriz fixa para compressão por identação, ideal para terminais e luvas de cabos flexíveis e extra flexível. Cabeçote prático e versátil, com rotação de 355° permitindo o trabalho com a ferramenta em praticamente qualquer posição, e facilitando o uso em locais de difícil acesso.
ESPECIFICAÇÕES
Força de Compressão: 11 Toneladas
Peso: 5,6 kg
Comprimento: 58,9 cm
Altura: 7,6 cm
Largura: 17,9 cm
articulação
sistema sem uso de matriz
cabo ergonômico rotação do cabeçote de 355°
gatilho de drenagem punhos confortáveis
Y500CT-HS
Condutores: 10-240mm² - (8AWG-500MCM)
Ferramenta compacta de uso geral, para compressão de conectores e terminais. Utiliza matrizes tipo: “W-CRT” / “W- VT” e “X”, fornecidas separadamente. Dispositivo de desarme automático, e cabeçote giratório à 180°.Possui matriz fixa tipo “D3”. Fornecido com, ou sem estojo metálico.
ESPECIFICAÇÕES
Força de compressão: 6 Toneladas
Peso: 3,5 kg
Altura: 15,2 cm
comprimento: 44,7 cm
“Pop-Off” sonoro válvula de alívio de pressão
APLICAÇÃO
- Cobre, ASCR, Alumínio, Aço, Copperweld, Alumoweld, 6201, 5005, Compacto
- Instala derivações, terminais e luvas
10-240mm 2 #8 - 500 kcmil str de cobre.
10-185mm 2 #8 - 350 kcmil flex
10-185mm 2 #8 - 350 AWG alumínio
mola / pino guia da matriz
cabo ergonômico
rotação do cabeçote a 180°
trava especial
sulco da matriz D
trava de liberação do cabeçote
punhos confortáveis
ALICATE DE COMPRESSÃO INDENTADA
HIDRÁULICO MANUAL
ALICATE DE COMPRESSÃO
HIDRÁULICO MANUAL
APLICAÇÃO
Cobre Terminais:
6-1000 kcmil
16-500mm 2
YA-L, YA-2LN, YA, YA-2N,
YA-L-2TC, YAB-4N, YA-L-
TC, YA-2L, YA-4N
Emendas:
YS-L, YS, YS-T
Alumínio Terminais:
6-750 kcmil
16-380mm 2
YA-A, YA-A-TN
Emendas:
YS-A
Alumínio HYPLUG ™:
6-750 kcmil
16-380mm 2
AYP, AYPO
compressão indentada
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-
Y
ESPECIFICAÇÕES
Força de Compressão: 15 Toneladas Abertura: 5, 1 cm
Pressão de funcionamento:
10.000 psi Largura máxima: 11,4 cm
Peso: 7,3 kg Comprimento total:
38,1 cm
engate rápido para mangueira 10.000 PSI
componente de aço usinado
perfil reforçado
corpo de aço forjado
pino / trava guia das matrizes
CABEÇOTE DE COMPRESSÃO HIDRÁULICO
Condutores: 10-800mm² - (8-1500kcmil)
O cabeçote hidráulico Y46 é uma ferramenta compacta e versátil para compressão de conectores, terminais e luvas de emenda até 800mm 2. Aplica-se com matriz tipo “P” e “U” utilizando adaptador tipo PUADP-1 (as matrizes e adaptador tipo PUADP-1 não acompanham o produto). Com matriz de corte P15K pode-se cortar cabos de cobre ou alumínio até 38mm (as matrizes não acompanham o produto). Para acionamento é necessária bomba hidráulica e mangueira isolada, fornecidos separadamente. Fornecido com, ou sem estojo metálico. Excelente para compressão dos conectores do sistema HYGROUND.
ACESSÓRIOS
Matriz de Corte: P15K
38mm (Diâmetro Max. de Corte)
Adaptador “U” matriz
Código Produto: PUADP- (não acompanha o produto)
PT29901-15 Mangueira de pressão isolada 10.000PSI
HP10,
FP10, EP
e GP
Bomba Hidráulica 10.000PSI
APLICAÇÃO
Cabo de Cobre
Terminais HYGROUND: 10 - 240mm 2
YGA, YGHA, YGF
Terminais: YA, YA-2N, YA-L, YA-LB, YA-TC, YA-2LN, YAB-4N, YAV-L Box,YAV-L, YAV-RS Box, YAV-RS, YA-TC-FX
Terminais Isolados: 10 - 70mm^2
YAEV-L Box, YAEV-L, YAEV-H, YAEV-RS, YAEV-RH
Luvas: 10 - 800mm 2
YS, YS-T, YS-L, YS-LB,
YST, YSP-T, YGS, YGHS
Conectores de Derivação: até 500mm 2
YH, YCHC até 500mm 2 YC-C até 95mm 2
Conectores de Aterramento até 240mm 2
YGHC-C, YGHP-C,
YGHR-C
Cabos de Alumínio
Terminais e Luvas: 10 - 625mm 2
Terminais: YA-A, AYP, AYPO Luvas: YS-A, YS-AT, YRB
Conectores de Derivação:
YFD, YFN, YFO, YFR
Alumínio com Alma ACSR
Ver no módulo do Catálogo Master: Trasmissões Aéreas e Distribuição
Y35BH
Condutores: 10-400mm² (8-750MCM)
Força desenvolvida: 12 tons
Peso: 4kg
Largura máxima: 12,1 cm
Altura máxima: 23,5 cm
Pressão de Funcionamento 10.000PSI
corpo reforçado cabeçote em forma de “C” olhal para suspensão
trava e guia das matrizes
Abertura da mandíbula
engate rápido para mangueira
CABEÇOTE DE COMPRESSÃO
HIDRÁULICO
ESPECIFICAÇÕES
O cabeçote Y35BH é utilizado para compressão de conectores, terminais e luvas e derivações. Utiliza uma matriz “U” para cada tipo de conexão, fornecida separadamente. Para acionamento é necessário bomba hidráulica e mangueira isolada, fornecidas separadamente.
APLICAÇÃO
Cobre 10-240mm 2 Terminais - Aterramento
#8 str.-500 kcmil YGH, YGHA, YGF
Emenda - Aterramento YGS, YGHS
Cobre 10-120mm 2 Derivação - Aterramento
#8 str.-250kcmil e Haste de Aterramento até 5/8”
YGHC-C, YGHP-C
YGHR-C
Cobre 10-400mm 2 Terminais sem isolamento
#8 str.-750 kcmil YA,YA-2N, YA-L,YA-LB
YA-2LN
Flexível e Extra Flex YAL-FLEX
Emendas até 400 kcmil (200mm 2 ) YS, YS- T, YS-L, YS-LB,YSV-L, YSV-L, YSM
Alumínio 10-400mm 2 Terminais
#8 str.-750 kcmil YA-A
AYP, AYPO
Emendas até 185mm 2 350 kcmil YSA, YRB, YS-AT
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
O cabeçote Y81KFTMBH é uma ferramenta de compressão hidráulica para uso em grande variedade de aplicações de conectores, terminais e luvas de emenda. O Y81KFTMBH não necessita o uso de matrizes na sua aplicação, possui fácil remoção do condutor, e elimina a necessidade de adquirir e manter matrizes. O cabeçote opera em 10.000 psi de pressão hidráulica e desenvolve uma potência de força de 6 toneladas.
Y81KFTMBH
Condutores: 10-400mm² (8-750MCM)
CABEÇOTE DE COMPRESSÃO INDENTADA
HIDRÁULICO - 4-POINT
DIELESS HYPRESS™
APLICAÇÃO
Cabo de Cobre
10-500mm 2
8-1000 kcmil
Terminais:
YA, YA-L
Emendas:
YS, YS-L, YS-T, Y-R
Cabo de Cobre Flexível e Extra- Flexível
10-380mm 2
8-777.7 kcmil / Flex (750 Nominal)
Terminais:
YA-FX, YAV, YA-L-FX
Emendas:
YS, YSV-FXB
Cabo de Alumínio
10-380mm 2
8-750 kcmil
Terminais:
YA-A, YA-A-TN
Emendas:
YS-A
Alumínio
10-380mm 2
8-750 kcmil
HYPLUG™:
AYP, AYPO
ESPECIFICAÇÕES
Força de Compressão: 6 Toneladas Largura Cabeçote: 13,8 cm
Peso: 3,86 kg Pressão de funcionamento:
10,000 PSI
(68.9 MPa)
Comprimento Total: 35,4 cm
O Y4PC834MBH 4-POINT ® HYPRESS ™ com formato em C é uma ferramenta hidráulica crimpagem de 6-Ton para uso em uma ampla variedade de taps, terminais, emendas e aplicações de compressão. A capacidade de não usar matrizes para compressão elimina a necessidade de comprar e armazenar matrizes adicionais. O Y4PC834MBH incorpora um cabeçote projetado em forma de “C” é ideal para cravar em áreas apertadas e é facilmente removido. O cabeçote com rotação de 360º é acoplado a uma bomba hidráulica de avanço rápido.
Cabeçote em forma de “C”
Y4PC834MBH
Condutores: 10-400mm² (8-750MCM)
CABEÇOTE DE COMPRESSÃO INDENTADA
HIDRÁULICO - 4-POINT
- DIELESS HYPRESS™
ESPECIFICAÇÕES
Força de Compressão: 6 Toneladas Largura Cabeçote: 9,9 cm
Peso: 3,7 kg Pressão de funcionamento:
10,000 PSI
(68.9 MPa)
Comprimento: 17,8 cm
APLICAÇÃO
Cabo de Cobre
10-500mm 2
8-1000 kcmil
Terminais:
YA, YA-L
Emendas:
YS, YS-L, YS-T, Y-R
Cabo de Cobre Flexível e Extra- Flexível
10-380mm 2
8-777.7 kcmil / Flex (750 Nominal)
Terminais:
YA-FX, YAV, YA-L-FX
Emendas:
YS, YSV-FXB
Cabo de Alumínio
10-380mm 2
8-750 kcmil
Terminais:
YA-A, YA-A-TN
Emendas:
YS-A
Alumínio
10-380mm 2
8-750 kcmil
HYPLUG™:
AYP, AYPO
Engate rápido para mangueira
Quatro pontos de contato por aplicação
Cabeçote com giro de 360º
Engate rápido para mangueira
válvula de alívio de pressão
" Pop-Off " sonoro
pino trava
compressão indentada sistema sem matriz
articulação
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
MYGT
ALICATE DE COMPRESSÃO
HIDRÁULICO
Condutores: 16-240mm² - (6AWG-500MCM)
Alicate hidráulico para compressão de terminais, luvas e conectores de cobre e alumínio. Acompanha maleta e 10 matrizes hexagonais.
MY29-3-SG
Condutores: 10-120 mm² - (8 AWG-250MCM)
Alicate mecânico, utilizado para compressão de terminais e luvas tubulares de cobre e alumínio. Fabricado em aço especial, e cabos com capa de material Isolante. Possui matriz fixa regulável para condutores de 10 à 120 mm². Fornecido com estojo metálico.
MY29-3 10-120mm^
(^2) - #8 Str.-250 kcmil Cobre comercial (código) cabo 10-95mm 2 - #8 Str.-4/0 str. Alumínio comercial (código) cabo
ESPECIFICAÇÕES
Comprimento: 576mm
Largura: 38mm
Profundidade: 123mm
Peso: 3,6Kg
duas camadas preventivas anti-deslizante
braço / corpo aço forjado
parte de trás em aço forjado reforçado
placa de identificação
furo para fixação em bancada, quando necessário
punhos confortáveis
cabo extra forte matriz indentor
pino recartilhado para ajuste do ninho da matriz
ALICATE DE COMPRESSÃO
MANUAL MECÂNICO
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-
MD
ALICATE DE COMPRESSÃO
MANUAL MECÂNICO
O MD7 POSI-PRESSTM^ HYTOOLTM^ é uma ferramenta robusta, seus cabos são fabricados de composto de polímero especial que dispensa ajustes ao longo de sua vida útil. Sua compressão é consistente e segura, trata-se de uma nova tecnologia e vem com indicador visual de desgaste para verificação das condições da ferramenta.
ESPECIFICAÇÕES
Compressão: 4 toneladas
Comprimento: 635mm
Peso: 3,2 kg
articulação
encaixe de matriz “D3”
mola de carga para fixação de matriz
mandíbulas com tratamento especial para proporcionar maior resistência à corrosão
pinos de aço inox de alta resistência à corrosão proporcionando durabilidade
espaço adicional para identificação da ferramenta para fins de inventário
limitador (stop) Indicador
cabo confortável com desenho ergonômico, extremidades com material anti-deslizante
MD
O alicate MD6 é uma ferramenta utilizada para compressão de conectores e emendas de cobre e alumínio. Seus cabos são fabricados em madeira. Força de compressão de 4 toneladas. Possui duas matrizes fixas, tipo BG e D3.Sua compressão é consistente e segura.
ESPECIFICAÇÕES
Força de Compressão: 4 toneladas
Comprimento: 645mm
Peso: 3 kg
APLICAÇÃO
Cobre, Alumínio, ACSR, Copperweld, Alumoweld, Aço, 6201, 5005 e Condutores Compactos
Derivação de Cobre: 6 - 70mm 2 - (10 - 2/0 AWG)
Derivação de Alumínio: 2,5 - 95mm 2 - (14 - 4/0 AWG ACSR)
Conector Estribo de Alumínio: 16 - 95mm 2 - (6 - 4/0 AWG ACSR)
Alumínio: Distribuição Aérea, Luva de Emenda com Tensão e Sem Tensão, Terminais
6 - 95mm 2 - (10 - 4/0 AWG ACSR)
Cobre:Conectores de Derivação, luvas de emenda com tensão e sem tensão
6 - 95mm 2 - (10 - 4/0 AWG)
Condutores: 2,5-95 mm² - (14-4/0 AWG)
ALICATE DE COMPRESSÃO
MANUAL MECÂNICO
APLICAÇÃO
Cobre, Alumínio, ACSR, Copperweld, Alumoweld, Aço, 6201, 5005 e Condutores Compactos
Derivação de Cobre: 6 - 70mm 2 - (10 - 2/0 AWG)
Derivação de Alumínio: 2,5 - 95mm 2 - (14 - 4/0 AWG ACSR)
Conector Estribo de Alumínio: 16 - 95mm 2 - (6 - 4/0 AWG ACSR)
Alumínio: Distribuição Aérea, Luva de Emenda com Tensão e Sem Tensão, Terminais
6 - 95mm 2 - (10 - 4/0 AWG ACSR)
Cobre:Conectores de Derivação, luvas de emenda com tensão e sem tensão
6 - 95mm 2 - (10 - 4/0 AWG)
Condutores: 2,5-95 mm² - (14-4/0 AWG)
FERRAMENTASFERRAMENTAS
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
e-mail: [email protected] www.burndy.com tel. vendas: +55 11 5515-
Y10-
Condutores: 0,5 - 6 mm² - (22-10 AWG)
O alicate Y10-22 é uma ferramenta prática, utilizada para crimpagem de terminais pré-isolados e terminais sem isolação. Corta e descasca fios e cabos até 6mm².
APLICAÇÃO
0,5-6mm 2 (#22-10AWG) - Terminais e Luvas Pré-Isolados
Tipo Código de Catálogo
Terminais:
TN, TN-F, YAES, YAES-F, YAE-N,
YAE-N-F, YAE-Z, YAEV, TP, TP-F, TP-Z,
BA, BA-EF, BA-EZ
Luvas:
SN, SNM, YSE-H, YSE-HN, YSES,
YSE-H, SP, BS
0,5-6mm 2 (#22-10 AWG) - Terminais e Luvas sem Isolação
Tipo Código de Catálogo
Terminais:
T, T-F, YAD, YAD F, YAV, YAV-T-F, YAV-
H-F, YAV-Z
Luvas: SP, BS, YSV, YSV-H
ESPECIFICAÇÕES
Comprimento:: 22Cm
Peso: 312g
0,5 - 1,5mm 2 - (#22 - 14) isolados código de cor vermelho & azul
0,5 - 0,6mm^2 - (#22 - 10) sem isolamento
cabo confortável com manopla plástica
cortadores de parafusos
descascadores de cabos
4 - 6 mm^2 - (#12 - 10) isolados código cor amarelo
cortador de fio
ALICATE PARA CRIMPAGEM
MANUAL MECÂNICO
Corta e Descasca Fios
Central de Relacionamento : (11) 2894-
BURNDY
FERRAMENTAS
tel. vendas: +55 11 5515-7225 www.burndy.com e-mail: [email protected]
MGTC0.5-
Condutores: 0,5-6 mm² - (22-10 AWG)
O alicate MGTC0.5-6 é uma ferramenta leve e prática, utilizada especialmente para crimpagem de terminais e
luvas pré-isolados de 0,5 - 6mm ².
YGTC10-
Condutores: 10-35 mm² - (8-1AWG)
O alicate YGTC10-35 é uma ferramenta leve e prática, utilizada especialmente para crimpagem de terminais tubulares e luvas
pré-isoladas de 10-35mm ².
YGTRJ
Condutores: 6-16 mm² - (10-4 AWG)
O alicate YGTRJ é uma ferramenta leve e prática, utilizada
especialmente para crimpagem de terminais para redes de telefonia RJ45 (RJ 10, RJ 11, RJ 12 e RJ45).
ALICATE PARA CRIMPAGEM
MANUAL MECÂNICO COM CATRACA
ALICATE PARA CRIMPAGEM
MANUAL MECÂNICO COM CATRACA
ALICATE PARA CRIMPAGEM
MANUAL MECÂNICO COM CATRACA
