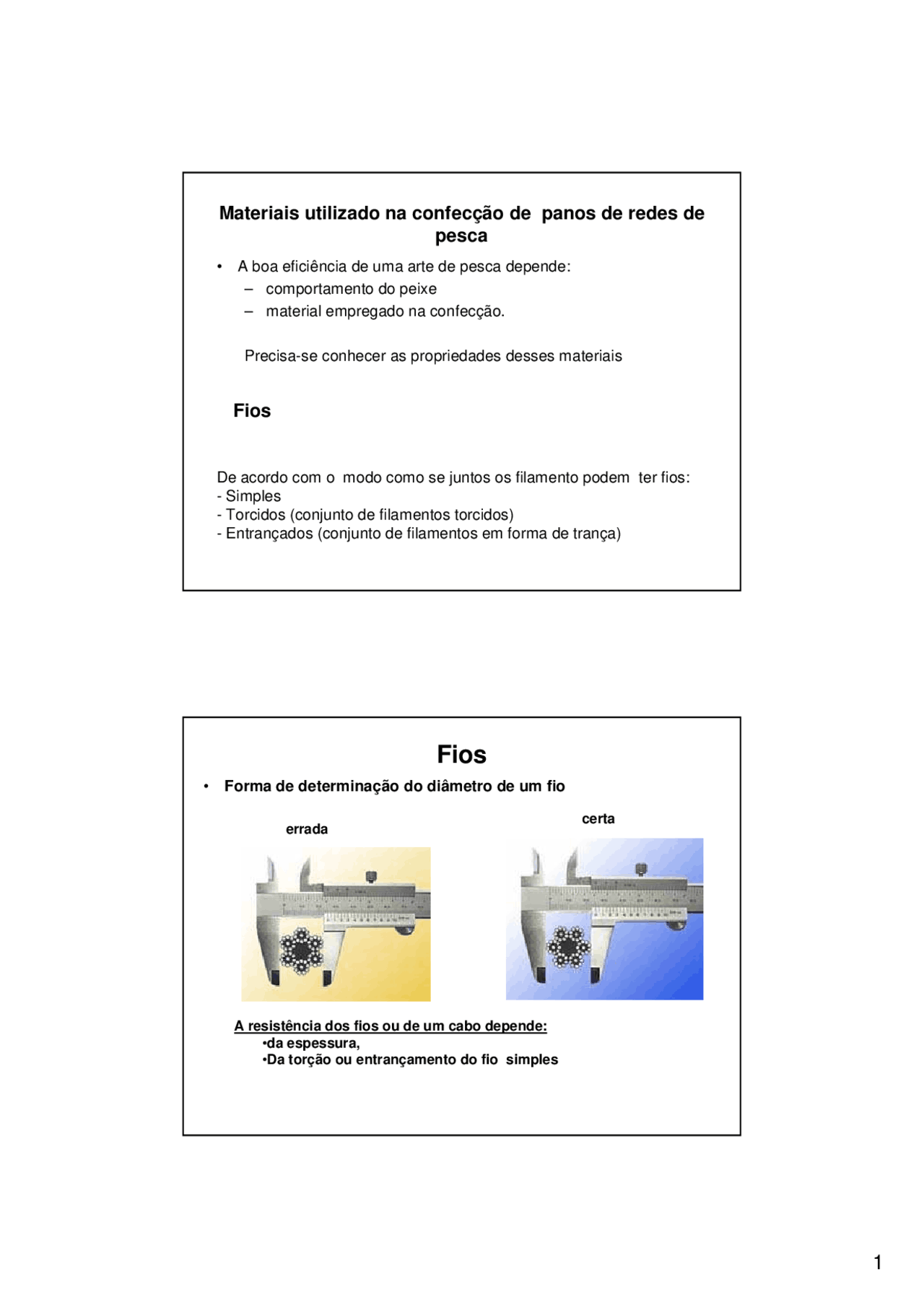

Materiais utilizado na confecção de panos de redes de
pesca
- A boa eficiência de uma arte de pesca depende:
- comportamento do peixe
- material empregado na confecção.
Precisa-se conhecer as propriedades desses materiais
De acordo com o modo como se juntos os filamento podem ter fios:
- Simples
- Torcidos (conjunto de filamentos torcidos)
- Entrançados (conjunto de filamentos em forma de trança)
Fios
Fios
- Forma de determinação do diâmetro de um fio
errada
certa
A resistência dos fios ou de um cabo depende:
- da espessura,
- Da torção ou entrançamento do fio simples
Estimativa do diâmetro de um fio
Medidas precisas - obtidas com craveira, micrômetro, lupa, etc..
Método empírico. Enrolar 20 voltas do fio a medir em um Iápis comum e medir o comprimento total do enrolamento (em mm).
Este valor será dividido por 20 (equivalente ao número de voltas)
Resultando no diâmetro do fio = 3 mm
- Sentido da torção ou cocha - A torção aplicada aos fios e cabos pode ser do tipo S quando torcido para esquerda e do tipo z quanto estes forem torcidos para a direita.
Fibras
•Classificados de acordo com a natureza da matéria prima da qual o produto final foi feito.
- Fibras naturais
- Fibras sintéticas
Fibras naturais –Plantas, como o algodão, palmeira,sisal –Animais – crinas e lã
Desvantagem - curta durabilidade, devido ao apodrecimento, já que a celulose é facilmente decomposta por bactérias em condições de elevada umidade.
Fibras sintéticas são produzidas por processos químicos •Vantagem - maior resistência a abrasão e apodrecimento.
Propriedade das fibras empregadas na
pesca
Carga de ruptura
- Carga de ruptura, resistência a tração, ou simplesmente resistência, são as maneiras comuns de expressar: - a menor carga de tração capaz de partir uma fibra em experimentos estáticos.
- Nas fibras a carga de ruptura pode variar, pois depende da natureza da fibra, diâmetro e grau de torção do produto final.
- As cargas de rupturas são dadas em tabelas fornecidas pelo fabricante do cabo.
Carga Máxima de trabalho
- A carga de trabalho, ou seja, a carga máxima a que se pode submeter um cabo em serviço é determinado pela margem de segurança que se dá a um cabo a fim de não ser extrapolado seu limite de elasticidade.
- A razão de 1 para 5 ou 6 - carga de ruptura dos cabos de fibra mais aconselhada
- Ex: sabendo-se que a carga de ruptura de um cabo de manilha de 7 cm de diâmetro é de 3,063 toneladas, qual será a carga de trabalho a que deve ser submetido esse mesmo cabo?
- Carga de ruptura (Cr) 3,063t
- Carga de trabalho (Ct)=3,063/5= 0,6126t
Coeficiente de segurança (C.S.) : Número teórico do qual
resulta uma reserva de capacidade
CS =__________carga de ruptura_____
Carga máxima de trabalho
- Carga de ruptura (Cr) 3,063t
- Carga de trabalho (Ct)=3,063/5=0,6126t
CS = 5
Flexibilidade
- A flexibilidade do material empregado em artes de pesca depende do número de voltas que o mesmo recebe durante a sua fabricação.
- Poucas voltas dadas ao material dá boa flexibilidade, mas em compensação o torna mais fraco do que um cabo que recebeu maior torção
Poliamida (PA) - Nylon
- Densidade:1,14g/cm^3
- Tipo: mono ou multifilamento
- Flexibilidade: alta
- Resistência a abrasão: alta
- Efeito a exposição dos raios solares: perda da resistência depois de prolongada exposição
- Ponto de fusão: 250oC
- Tingimento: possível
- Absorção de água: 45%
Principais características das fibras sintéticas mais
utilizadas na construção de apetrechos de pesca
Polipropileno (PP)
- Densidade:0,90 a 0,91/cm^3
- Tipo: mono ou multifilamento
- Elasticidade: 10 a 30%
- Resistência: baixa
- Resistência a abrasão: baixa
- Absorção de água: 0,1%
Polietileno (PE) -
- Densidade:0,95 a 0,96g/cm^3
- Tipo: mono ou multifilamento, trançada e torcida
- Resistência: não há perda quando molhada
- Elasticidade: 20 a 40%
- Resistência a abrasão: alta
- Efeito a exposição dos raios solares: perda da resistência e coloração
- Ponto de fusão; 250oC
- Tingimento: impossível, a não ser na hora da fabricação
- Absorção de água: 0,5%
Cloro polivinil (PVC)
- Densidade:1,39g/cm^3
- Tipo: contínua ou fibras cortadas
- Efeito a exposição dos raios solares: não
é afetado por prolongadas exposições
Corda trançada de nylon
polegadas mm
Peso do rolo (kg)
Metros por kg
Resistência em kg
diâmetro
Tabelas com valores de resistência, relação de metros por
kg e peso aproximado dos cabos fabricados pelas
empresas nacionais
Corda trançada de polietileno
polegadas mm
Peso do rolo (kg)
Metros por kg
Resistência em kg
diâmetro
Corda trançada de polipropileno
3/16’’ 5,0 580 61 1
5/32’’ 4,0 470 109 1
1/8’’ 3,0 350 155 1
1/10’’ 2,5 220 218 1
5/64’’ 2,0 114 339 1
1/16’’ 1,5 81 628 1
polegadas mm
diâmetro Resistência em kg Metros por kg Peso do rolo (kg)
5/16’’ 8,0 860 34 6,
1/4’’ 6,0 480 58 6,
3/16’’ 5,0 340 84 5,
5/32’’ 4,0 235 132 3,
1/8’’ 3,0 190 182 3,
1/10’’ 2,5 120 320 3,
polegadas mm
Peso do rolo (kg)
Metros por kg
Resistência em kg
diâmetro
Corda torcida de polipropileno
Corda trançada de nylon
polegadas mm
Peso do rolo (kg)
Metros por kg
Resistência em kg
diâmetro
Sonar Emissão de sinal elétrico transformado em pulso acústico (ultra-som) que atinge um objeto que retorna em forma de eco, ao voltar para o aparelho é reconvertido em energia elétrica.
A verificação da posição dos objetos se dá através do tempo de retorno desses ecos
- O sinal em ultra-som é enviado por uma peça conhecida como sensor ou transducer.
•seu sinal tem o formato de um cone
•Sua capacidade de detecção é mais forte no centro do cone e diminui à medida que se abre.
transducer
Poder de percepção
- + -
•Transducer - fica preso ao fundo ou à popa do barco
- Após atingir o fundo ou um obstáculo, o sinal retorna ao transducer trazendo as informações do que encontrou pela frente.
- O aparelho identifica os objetos suspensos entre o fundo e a superfície, mostrando o seu tamanho e profundidade.
- Na maioria das vezes estes objetos são na realidade peixes.
As principais características de um bom fishfinder são:
Resolução da tela : quase todos os fishfinder disponíveis hoje possuem telas de cristal líquido.
- Estas telas tem um bom contraste no sol e são à prova de água.
- Elas são formadas por vários pontinhos (pixels) pretos que compõe a imagem. Quanto mais pixels estas telas tiverem maior a sua resolução e mais fiel é a sua representação do fundo. O mínimo aceitável é uma tela com resolução de 100 pixels verticais.
Identificação de peixes : alguns fishfinder permitem também que sejam identificados como desenhos de peixes em vários tamanhos diferentes e com as suas profundidades reais. Isto simplifica a interpretação da informação na tela pelo pescador.
Ecossondas: escolha de acordo com a utilização
Profundidade limitada a 100m
Águas mais profundas (^) Freqüência: 10 a 20kHz Largura feixe: 4- 10o Potência emitida de acordo com a profundidade: 5 – 10kW
Freqüência:
Freqüência:
Freqüência:
Potência emitida: Potência emitida:
Freqüência: 30 a 50kHz Largura feixe: 4- 10o Potência emitida de acordo com a profundidade: 5 – 10kW
Freqüência: 20 a 100kHz Largura feixe: 10-20o Potência emitida: <1Kw Duração do impulso:<1ms
Freqüência: 100-400kHz Largura feixe: 5-15o Potência emitida: ±1Kw Duração do impulso:<1ms
Duração do impulso: 1-2ms
CARACTERÍSTICAS
PROFUNDIDADE E FREQUÊNCIA. Freqüências mais comuns: 30-50 kHz
- alta freqüência: 100 a 400 kHz
- baixa freqüência:50 kHz ou menos
Alimentação elétrica necessária a bordo (voltagem, fonte de alimentação) Sem alimentação elétrica a sonda se torna fraca, as suas prestações práticas Não serão de qualidade.
Sonda de alta freqüência (100 a 400kHz)
Sonda de baixa freqüência (50kHz) Águas pouco profundas (^) Para águas profundas
Utilização Normal Navegação
Tamanho do transducer
Tipo de recepção:
Vantagens
Desvantagens
Ampla escala de cores possibilitando analisar a força e natureza dos ecos
Ausência de memória ou memória limitada
Análise limitada da força ou da natureza do eco (entre o branco, o cinzento e o negro). Despesas com papel
Outras características, pré-determinadas
- Comprimento de onda = 1500/freqüência (Hz)
- Quanto menor for, melhor será a precisão de detecção.
- Duração do impulso :
- impulso curto = 0,1 a 1 ms (milissegundo)
- impulso longo = > 2 ms
- Quanto mais curta for, melhor será a precisão de detecção, apesar dela ser, de fato, predeterminada
- de acordo com a freqüência de emissão e a profundidade de sondagem.
- Largura do feixe :
- feixe largo = 20-30°
- feixe estreito = 4-10°
- Potência de emissão: de 100 a 5 000 watts
- Quanto mais potente for a sonda, maior será o seu alcance e a precisão de detecção.
