Universidade Federal Rural do Rio de Janeiro
Departamento de Física
Curso de Física Experimental I
Prof. Maurício Cougo dos Santos

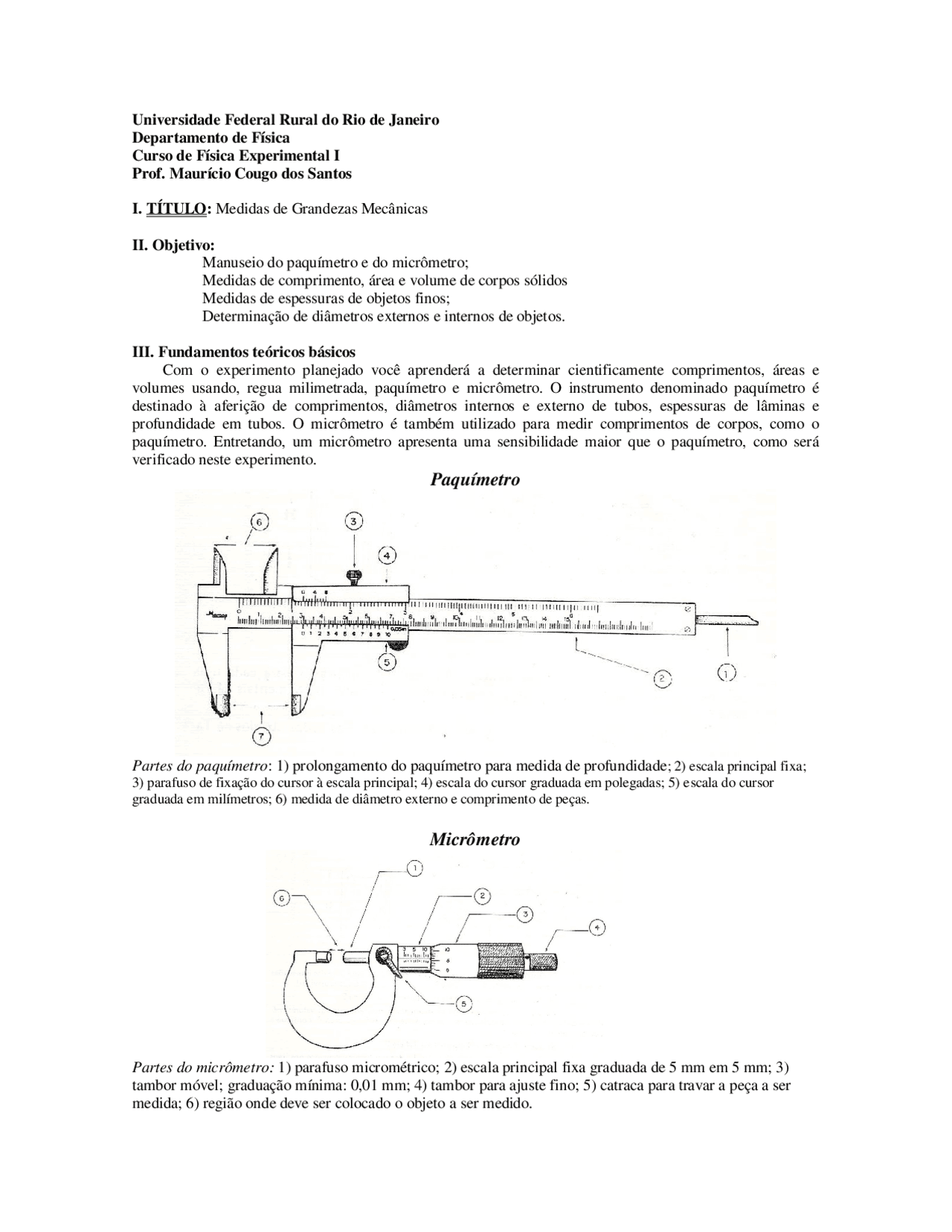

I. TÍTULO: Medidas de Grandezas Mecânicas
II. Objetivo:
Manuseio do paquímetro e do micrômetro;
Medidas de comprimento, área e volume de corpos sólidos
Medidas de espessuras de objetos finos;
Determinação de diâmetros externos e internos de objetos.
III. Fundamentos teóricos básicos
Com o experimento planejado você aprenderá a determinar cientificamente comprimentos, áreas e
volumes usando, regua milimetrada, paquímetro e micrômetro. O instrumento denominado paquímetro é
destinado à aferição de comprimentos, diâmetros internos e externo de tubos, espessuras de lâminas e
profundidade em tubos. O micrômetro é também utilizado para medir comprimentos de corpos, como o
paquímetro. Entretando, um micrômetro apresenta uma sensibilidade maior que o paquímetro, como será
verificado neste experimento. Paquímetro
Partes do paquímetro: 1) prolongamento do paquímetro para medida de profundidade; 2) escala principal fixa;
3) parafuso de fixação do cursor à escala principal; 4) escala do cursor graduada em polegadas; 5) escala do cursor
graduada em milímetros; 6) medida de diâmetro externo e comprimento de peças.
Micrômetro
Partes do micrômetro: 1) parafuso micrométrico; 2) escala principal fixa graduada de 5 mm em 5 mm; 3)
tambor móvel; graduação mínima: 0,01 mm; 4) tambor para ajuste fino; 5) catraca para travar a peça a ser
medida; 6) região onde deve ser colocado o objeto a ser medido.
