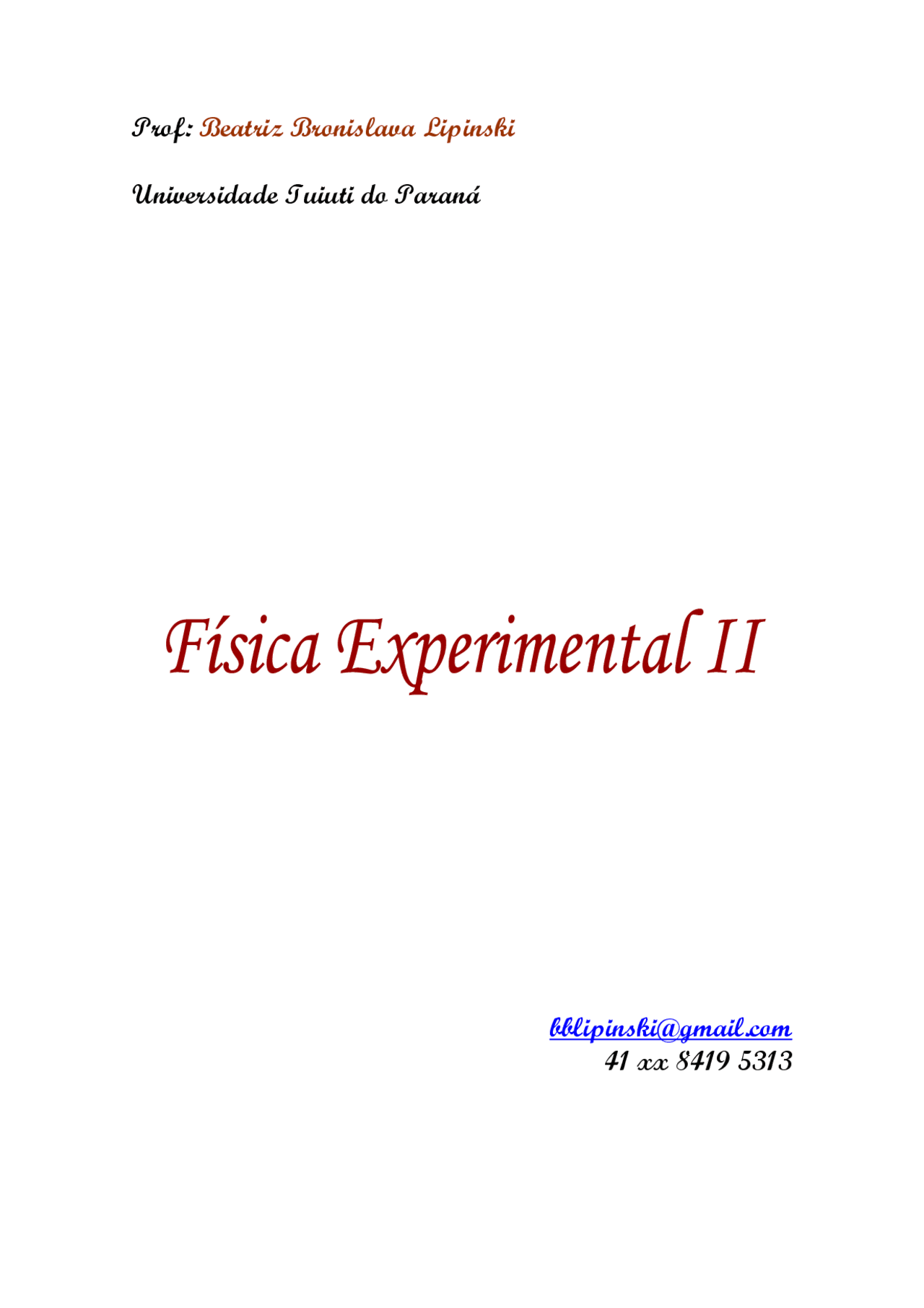

Física Experimental II, Notas de aula de Física

Baixe Física Experimental II e outras Notas de aula em PDF para Física, somente na Docsity!

Prof: Beatriz Bronislava Lipinski

Universidade Tuiuti do Paraná

[email protected]

41 xx 8419 5313

Turno CH noturno 18 h/a Dia Duração 1 3/ago 2 h/a 2 10/ago 2 h/a 3 17/ago 2 h/a 4 24/ago 2 h/a 5 31/ago 2 h/a 6 14/set 2 h/a 7 21/set 2 h/a 8 28/set 2 h/a 9 5/out 2 h/a 10 10/out 11 9/nov 2 h/a Exame Final total: 18 h/a R peso 10 1o bimestre B 2o bimestre B aprovado exame reprovado aprovado reprovado

13 RODRIGO FELIPE BORGES BRAGA

14 WILSON DIEGO PEREIRA

OS RELATÓRIOS NÃO DEVEM TER MAIS QUE QUATRO PÁGINAS COMPLETAS

9 JOVELINO SIMÃO FILHO

10 LEONARDO PETERS FALCADE

11 MURILLO DAMACENO DE MELLO

12 PAULO SERGIO PANISSON

13 BORIS GREGOR KOVALCZUK

Grupo 1 Grupo 2 1 CLAUCIO WIEZBICKI 2 ERICO IHARA PAIFFER 3 EVERSON PAULO GEQUELIN 4 FABIO DULICIA 5 FERNANDO NAHORNI 6 GUILHERME GABRIEL DOS SANTOS 7 HAZIME KONDO NETO

9 THEÓGENES JOÃO PAULIV BADARÓ

10 VAGNER RAZERA

11 ANDREI KANENOVSKI

12 ARMINDO SALDANHA NETO JUNIOR

Quarta-feira: O Relatório deve ser entregue na aula de FG2 Entrega Rel. Exp 6 - Grupo 2

Pesquisa Exp 6 - Grupo 2

Entrega Rel. Exp 1 e 2 - Grupo 1 Entrega Rel. Exp 1 e 2 - Grupo 2 Entrega Rel. Exp 3 e 4 - Grupo 1 Entrega Rel. Exp 3 e 4 - Grupo 2 Entrega Rel. Exp 5 - Grupo 1 Entrega Rel. Exp 5 - Grupo 2 Entrega Rel. Exp 6 - Grupo 1

Grupo 2: dispensado Pesquisa Exp 1 e 2 - Grupo 1 Pesquisa Exp 1 e 2 - Grupo 2 Pesquisa Exp 3 e 4 - Grupo 1

Prática Exp 1 e 2 - Grupo 1 Prática Exp 1 e 2 - Grupo 2 Prática Exp 3 e 4 - Grupo 1 Prática Exp 3 e 4 - Grupo 2 Prática Exp 5 - Grupo 1 Prática Exp 5 - Grupo 2 Prática Exp 6 - Grupo 1 Prática Exp 6 - Grupo 2

Bibliografia recomendada

1. Sears & Zemansky, by Young & Freedman. Física 1 Vol.3. 10a edição - Addison Wesley Editor
2. Halliday & Resnick. Fundamentos da Física. Vol.3. 7a edição - LTC Editora

Pesquisa Exp 3 e 4 - Grupo 2

1 DIVANI LUIZ PONTAROLO

2 EMERSON DE OLIVEIRA PEREIRA

3 HEBERT ALLAN P DOS SANTOS

4 JAISON RODRIGO MENDES

5 LEANDRO GUIMARAES GUERRA

6 MARCO A CARGNELUTTI VIVIAN

7 NELSON VELOSO VIEIRA

Pesquisa Exp 5 - Grupo 1 Pesquisa Exp 5 - Grupo 2 Pesquisa Exp 6 - Grupo 1

8 RAFAEL PATITUCCI SOUZA 8 JHONY DALAZUANA

Média Final MF {(MS+EF)/2}

MF >= 5

MF < 5

Composição de notas {[(R1+R2+R3)/3]} {[(R4+R5+R6)/3]}

Média Semestral

MS {(B1+B2)/2}

MS >= 7

4,0 <= MS < 7,

MS < 4

Atividades

Relatórios

todo o conteúdo cobrado nos quatro relatórios

UNIVERSIDADE TUIUTI DO PARANÁ

Física Exp II Engenharia Eletrotécnica e Engenharia Eletrônica 2o semestre de 2007 Prof. Beatriz Bronislava Lipinski 2o período

Referências Bibliográficas: Lista dos materiais impressos utilizados como apoio para

a confecção do relatório. Cada item deve conter: título, autor, editora e ano ou número

de edição (no caso de artigos, deverá conter título do periódico, volume, número,

página e ano de publicação).

Para efeito de avaliação, a pontuação do relatório obedecerá aproximadamente

os seguintes critérios: Apresentação: 3 conceitos; Objetivos: 1 conceitos, Material

utilizado: 1 conceito; Procedimento e montagem: 2 conceitos; Análise de dados: 6

conceitos; Fundamentação teórica: 6 conceitos e Conclusões: 6 conceitos. Total: 25

conceitos.

Bibliografia recomendada:

• P. Lucie, "Física Básica", vol I e II, Ed Campus, RJ. (1979).
• Brown T. B. "Advanced Undergraduate Experiments in Physics, "The Taylor

Manual", Ed Addison-Wesley (1964).

• White M. S. Manning K. V. e Weber R. L. "Pratical Physics", Mc Graw-Hill, NY.

• Resnick R. e Halliday D. "Física", vol 1,2,3 e 4, LTC, SP, (1979).

-Tippler, T. "Física", vol 1, 2 e 3 Ed, LTC, (1995).

• Sutton R. M. "Demonstration Experiments in Physics", Mc. Graw-Hill (1938).
• Watson W. "Práticas de Física", Ed. Labor. Buenos Aires (1939).
• Wiedemann, E. "Práticas de Física", Ed. Gustavo Gilli, Barcelona (1932).
• Westphal W. H. "Práticas de Física", Ed. Labor, Barcelona, (1943).

-Schneider & Ham, "Experimental Physics for Colleges", Mac-Millan Company, NY.

(I960).

• Schaefer C. e Bergmann, "Práticas Fundamentales de Física", Ed Labor, Barcelona

• Worsnop B. C. e Flint, H. T. "Curso Superior de Física Práctica", Tomo I e II, Ed.

Universidade de Buenos Aires (1964).

• Goldemberg, J. "Física Geral e Experimental", vol I e II, Ed. Nacional, (1970).

-Hennies, E. C. Guimarães, W. O. N. e Roversi, J. A. "Problemas Experimentais de

Física", Ed. Unicamp, (1988).

• Sears, Zemansky e Young, "Fisica", vol 1 e 2 Ed, LTC, SP, (1988).

UNIVERSIDADE TUIUTI DO PARANÁ

Curso: Engenharia Eletrônica / Eletrotécnica Disciplina: Física Experimental II Prof. Beatriz Bronislava Lipinski Experimento 1 – Referente ao 1º bimestre do semestre 2/ Título : Distribuição de cargas

Entrega dos Relatórios 1 e 2:

Grupo 1: 17/ Grupo 2: 24/

Objetivos:

Verificar a distribuição de cargas sobre a esfera carregada e a variação da força elétrica de acordo com a distância ao gerador. Verificar a relação entre força elétrica e velocidade de acordo com a distância ao gerador.

Material Utilizado:

1. Gerador Eletrostático de Van der Graaf.
2. Controlador de velocidade.
3. Tiras de papel alumínio.
4. Cabos de ligação.
5. Fita adesiva.
6. Cuba de acrílico.
7. Torniquete.

Procedimento e montagem:

1. Corte tiras de papel alumínio com medidas aproximadas de 5x60 mm e fixe-as na superfície da esfera utilizando a fita adesiva.
2. Ligue o gerador de Van der Graaf e regule uma velocidade.
3. Observe o que acontece. Faça anotações.
4. Retire a esfera da parte articulável e coloque-a sobre a cuba de acrílico.
5. Cole o papel alumínio dentro da esfera.
6. Ligue a esfera à parte superior do gerador com o auxílio de um cabo.
7. Observe o que acontece. Faça anotações.
8. Coloque o torniquete na esfera do gerador.
9. Ligue o gerador e regule uma velocidade.
10. Observe o que acontece. Faça anotações.

Fundamentação teórica:

1. Faça uma pesquisa bibliográfica sobre os fundamentos físicos que explicam os fenômenos observados nos experimentos.
2. Faça uma pesquisa bibliográfica sobre o funcionamento detalhado do gerador eletrostático de Van der Graaf.

Conclusões:

Escreva suas conclusões sobre os experimentos com base no que foi observado e nos fundamentos teóricos pesquisados.

Bibliografia:

Enumere os recursos bibliográficos utilizados na sua fundamentação teórica.

CÓPIAS RETIRADAS DE QUAISQUER FONTES SERÃO DESCONSIDERADAS NA NOTA

GLOBAL DO RELATÓRIO.

OS RELATÓRIOS SÃO INDIVIDUAIS E NÃO DEVEM TER MAIS QUE QUATRO PÁGINAS CADA UM.

Fundamentação teórica:

1. Faça uma pesquisa bibliográfica sobre os fundamentos físicos que explicam os fenômenos observados nos experimentos.

Conclusões:

Escreva suas conclusões sobre os experimentos com base no que foi observado e nos fundamentos teóricos pesquisados.

Bibliografia:

Enumere os recursos bibliográficos utilizados na sua fundamentação teórica.

CÓPIAS RETIRADAS DE QUAISQUER FONTES SERÃO DESCONSIDERADAS NA NOTA

GLOBAL DO RELATÓRIO.

UNIVERSIDADE TUIUTI DO PARANÁ

Curso: Engenharia Eletrônica / Eletrotécnica Disciplina: Física Experimental II Prof. Beatriz Bronislava Lipinski Experimento 3 – Referente ao 2º bimestre do semestre 2/ Título : Linhas de força do campo elétrico

Entrega dos Relatórios 3 e 4:

Grupo 1: 31/ Grupo 2: 14/

Objetivos:

Verificar a formação das linhas de força numa região de campo elétrico. Observar diferentes configurações de condutores.

Material Utilizado:

1. Gerador Eletrostático de Van der Graaf.
2. Eletrodos e fixadores.
3. Óleo de rícino.
4. Arroz moído.
5. Controlador de velocidade.
6. Cabos de ligação.
7. Retroprojetor.
8. Cuba de acrílico.

Procedimento e montagem:

1. Faça uma forração de papel sobre o retroprojetor com um recorte central nas dimensões da cuba de acrílico.
2. Faça uma montagem com dois eletrodos dentro da cuba de acrílico e coloque-a sobre o retroprojetor.
3. Cubra os eletrodos com o óleo.
4. Espalhe o pó de arroz sobre o óleo.
5. Ligue o retroprojetor, focalizando o arranjo.
6. Ligue o gerador eletrostático. Regule a velocidade.
7. Observe o que acontece. Faça anotações. Desenhe as linhas de forças.
8. Repita os passos acima com eletrodos de configurações diferentes.
9. Observe o que acontece. Faça anotações. Desenhe as linhas de força.
10. Repita os passos acima fazendo associações de eletrodos.
11. Observe o que acontece. Faça anotações. Desenhe as linhas de força.

Fundamentação teórica:

1. Faça uma pesquisa bibliográfica sobre os fundamentos físicos que explicam os fenômenos observados nos experimentos.

Conclusões:

Escreva suas conclusões sobre os experimentos com base no que foi observado e nos fundamentos teóricos pesquisados.

Bibliografia:

Enumere os recursos bibliográficos utilizados na sua fundamentação teórica.

CÓPIAS RETIRADAS DE QUAISQUER FONTES SERÃO DESCONSIDERADAS NA NOTA

GLOBAL DO RELATÓRIO.

OS RELATÓRIOS SÃO INDIVIDUAIS E NÃO DEVEM TER MAIS QUE QUATRO PÁGINAS CADA UM.

UNIVERSIDADE TUIUTI DO PARANÁ

Curso: Engenharia Eletrônica / Eletrotécnica Disciplina: Física Experimental II Prof. Beatriz Bronislava Lipinski Experimento 5 – Referente ao 2º bimestre do semestre 2/ Título : Lei de Ohm

Entrega do Relatório 5:

Grupo 1: 21/ Grupo 2: 28/

Objetivos:

Determinar a relação entre a diferença de potencial aplicada às extremidades de um resistor e a intensidade de corrente que nele circula. Identificar um resistor ôhmico e construir a sua curva característica.

Material Utilizado:

1. Painel de acrílico para circuitos simples.
2. Fonte de alimentação de corrente contínua regulável.
3. Galvanômetro.
4. Chave inversora para corrente contínua 3 posições.
5. Cabos de ligação.

Procedimento e montagem:

1. Verifique se a tensão da rede local confere com a indicada na chave seletora da fonte de alimentação.
2. Monte um circuito simples: fonte, resistor, galvanômetro, se necessário, utilize amperímetros e voltímetros. Utilize o resistor R1, compreendido entre os pontos 2 e 3 do painel.
3. Faça um desenho esquemático do circuito montado.
4. Ligue a fonte e regule-a para 3 VCC. Confirme se a leitura de tensão está em 0 VCC.
5. Ligue a chave auxiliar 4 e anote o valor de corrente fornecido pelo amperímetro.
6. Desligue a chave auxiliar 4 e troque os terminais ligados ao amperímetro.
7. Ligue novamente a chave auxiliar 4 e anote o valor de corrente fornecido pelo amperímetro.
8. Regule a fonte para 1 VCC e anote o valor da corrente fornecido pelo amperímetro.
9. Varie a tensão aplicada em intervalos de 0,5 V e complete a tabela abaixo.

Vab (V) I (A) R (Ω) → calcular 1 0, 2 1 3 1, 4 2 5 2, 6 3

Análise de dados:

1. Calcule o valor médio da resistência: ∑ ∑

= =

6

i 1

m i

6

i 1

i m

|R R|

R

R ΔR

2. Utilize os dados da tabela de medidas acima e faça o gráfico V (V) x i (A).
3. Calcule o coeficiente angular da reta obtida no gráfico acima e dê o seu significado físico.

Fundamentação teórica:

Faça uma pesquisa bibliográfica sobre os fundamentos físicos que explicam os fenômenos observados no experimento. CÓPIAS RETIRADAS DE QUAISQUER FONTES SERÃO DESCONSIDERADAS NA NOTA GLOBAL DO RELATÓRIO.

Conclusões:

Escreva suas conclusões sobre o experimento com base no que foi observado, nos dados coletados e sua respectiva análise e nos fundamentos teóricos pesquisados.

Bibliografia:

Enumere os recursos bibliográficos utilizados na sua fundamentação teórica.

O RELATÓRIO É INDIVIDUAL E NÃO DEVE CONTER MAIS QUE QUATRO PÁGINAS.

UNIVERSIDADE TUIUTI DO PARANÁ

Curso: Engenharia Eletrônica / Eletrotécnica Disciplina: Física Experimental II Prof. Beatriz Bronislava Lipinski Experimento 6 – Referente ao 2º bimestre do semestre 2/ Título : Circuitos não-ôhmicos

Entrega do Relatório 6:

Grupo 1: 05/ Grupo 2: 10/

Objetivos:

Manusear um multiteste, amperímetros e voltímetros padrão. Construir a curva característica de um resistor não ôhmico.

Material Utilizado:

1. Painel de acrílico para circuitos simples.
2. Fonte de alimentação de corrente contínua regulável.
3. Multiteste, amperímetro e voltímetro.
4. lâmpada 12 V - 21 W
5. Chave inversora para corrente contínua 3 posições.
6. Cabos de ligação.

Procedimento e montagem:

1. Verifique se a tensão da rede local confere com a indicada na chave seletora da fonte de alimentação.
2. Monte um circuito contendo: fonte, lâmpada, amperímetro e voltímetro. Utilize os pontos 2 e 13 da placa para a conexão da lâmpada. Faça um desenho esquemático do circuito montado.
3. Ligue a fonte, mantendo a chave reguladora desligada, e regule-a para 0 VCC. Confirme se a leitura de tensão está em 0 VCC.
4. Ligue a chave auxiliar 4 e varie a tensão aplicada em intervalos de 1 V até 12 V e complete a tabela abaixo.

V (^) ab (V) I (A) R (Ω) → calcular 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12

Análise de dados:

Utilize os dados da tabela de medidas acima e faça o gráfico V (V) x i (A).

Fundamentação teórica:

Faça uma pesquisa bibliográfica sobre os fundamentos físicos que explicam os fenômenos observados no experimento. CÓPIAS RETIRADAS DE QUAISQUER FONTES SERÃO DESCONSIDERADAS NA NOTA GLOBAL DO RELATÓRIO.

Conclusões:

Escreva suas conclusões sobre o experimento com base no que foi observado, nos dados coletados e sua respectiva análise e nos fundamentos teóricos pesquisados.

Bibliografia:

Enumere os recursos bibliográficos utilizados na sua fundamentação teórica.

O RELATÓRIO É INDIVIDUAL E NÃO DEVE CONTER MAIS QUE QUATRO PÁGINAS.

250

200

'" (^) : .. : 1 ~ .. :"1u:

.~. ~~!ii' '.',;,

.;; t ' :-t~t...^ t tHFlt;~!^ t+~tf-.-I^ ~ " ..^ .. .. "

...-... :; :-:~:~~ ~.a-......

~::~t;;... .Tf.~; :.:1:::tti::! :-1:t ~~t:., ~ ,.. '+_H

.ti

., ..,-+ ~ "': 1:-:;t::::--.,.t.., ...~+.." .,.

100

'

illtill

' i (^) ,.'" (^) , : i i : ~:.: 'W'" ~f-t-t-t-~F:

" "" t

' ':!""

". ::;t-;~-L~:'-:-z

.. (^) "

....."- .I..,di" "

IW.'

" '+ .

" t,;:" J:t ;' :-:.:

'" " ,'-0 ,_o- " '!1: " "^ " ......-.... ........-.-,

"" " " -..... (^) ,. .-+J-___......... .. .~- '-,..... -,~. ........-........

iI;I.i~'"

, .. ~. -.

. ....-

::-:.-+...

:: ,1::-;"

. ~I~. .. -1 .....+~

'.

.... ..

i ; ; ~".j (^) ..... f';;l~::

...,-1 ." '

" Y

" J

'"

.. "'' ! ;..^ I. ;.,:!!:^ 'r"ti"ri'^ "'"...^ "^ .........:.~.

I': rr;. .."

" ....

..... '""

....

,.I,.

" ..

..... .-~..

J.

.. .

250

200

'" (^) : .. : 1 ~ .. :"1u:

.~. ~~!ii' '.',;,

.;; t ' :-t~t...^ t tHFlt;~!^ t+~tf-.-I^ ~ " ..^ .. .. "

...-... :; :-:~:~~ ~.a-......

~::~t;;... .Tf.~; :.:1:::tti::! :-1:t ~~t:., ~ ,.. '+_H

.ti

., ..,-+ ~ "': 1:-:;t::::--.,.t.., ...~+.." .,.

100

'

illtill

' i (^) ,.'" (^) , : i i : ~:.: 'W'" ~f-t-t-t-~F:

" "" t

' ':!""

". ::;t-;~-L~:'-:-z

.. (^) "

....."- .I..,di" "

IW.'

" '+ .

" t,;:" J:t ;' :-:.:

'" " ,'-0 ,_o- " '!1: " "^ " ......-.... ........-.-,

"" " " -..... (^) ,. .-+J-___......... .. .~- '-,..... -,~. ........-........

iI;I.i~'"

, .. ~. -.

. ....-

::-:.-+...

:: ,1::-;"

. ~I~. .. -1 .....+~

'.

.... ..

i ; ; ~".j (^) ..... f';;l~::

...,-1 ." '

" Y

" J

'"

.. "'' ! ;..^ I. ;.,:!!:^ 'r"ti"ri'^ "'"...^ "^ .........:.~.

I': rr;. .."

" ....

..... '""

....

,.I,.

" ..

..... .-~..

J.

.. .
