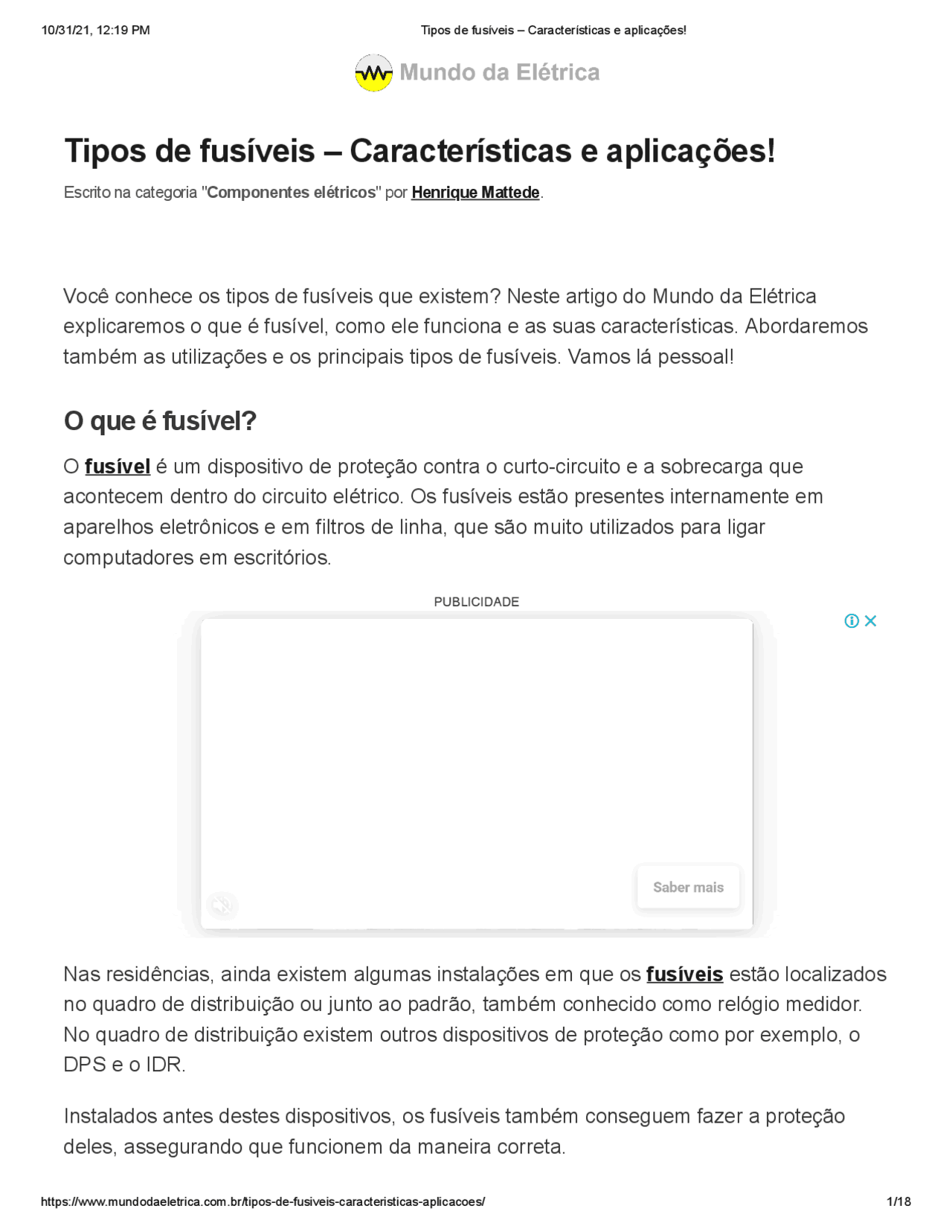

Tipos de fusíveis – Características e aplicações!
Escrito na categoria " Componentes elétricos " por Henrique Mattede. Você conhece os tipos de fusíveis que existem? Neste artigo do Mundo da Elétrica explicaremos o que é fusível, como ele funciona e as suas características. Abordaremos também as utilizações e os principais tipos de fusíveis. Vamos lá pessoal!
O que é fusível?
O fusível é um dispositivo de proteção contra o curto-circuito e a sobrecarga que acontecem dentro do circuito elétrico. Os fusíveis estão presentes internamente em aparelhos eletrônicos e em filtros de linha, que são muito utilizados para ligar computadores em escritórios. PUBLICIDADE Nas residências, ainda existem algumas instalações em que os fusíveis estão localizados no quadro de distribuição ou junto ao padrão, também conhecido como relógio medidor. No quadro de distribuição existem outros dispositivos de proteção como por exemplo, o DPS e o IDR. Instalados antes destes dispositivos, os fusíveis também conseguem fazer a proteção deles, assegurando que funcionem da maneira correta.
Nas instalações industriais, o fusível faz o seu papel de proteção nos circuitos de motores e outras máquinas elétricas. Geralmente instalados no início dos sistemas elétricos para fazer a prevenção geral do circuito. Outra utilização interessante do fusível é quando ele é instalado em função do banco de capacitores de uma instalação industrial. O banco de capacitores garante que a instalação seja eficiente, utilizando da melhor maneira possível a energia elétrica recebida da rede, enquanto o fusível trabalha protegendo-o dos curtos-circuitos e sobrecorrentes. O fusível é constituído pela composição dos seguintes elementos: Base: suporte da estrutura do fusível. Porta fusível: elemento que comporta todo o conjunto do fusível. Anel de proteção: protege a rosca da base, evitando o seu contato com o circuito elétrico. Fusível ou elo fusível: parte que é substituída quando acontece algum curto-circuito. Indicador: parte onde é feita a visualização da operação do fusível. A parte que é de fato denominada como fusível, trata-se de um cilindro com uma liga metálica, feita de chumbo ou de algum outro material com baixo ponto de fusão. PUBLICIDADE Global Trade Starts Here Alibaba.com
Logo Fee 60
MZN 3.786 Visit Site O fusível possui um valor para a sua corrente nominal, que é o valor específico de trabalho. Quando esse valor de corrente é ultrapassado, por conta de algum curto-circuito ou uma sobrecorrente, a liga metálica se funde, interrompendo a passagem da corrente elétrica para o restante do circuito. Após a ocorrência do curto-circuito, é necessário que seja feita a troca do fusível por um que esteja com a sua liga metálica intacta, para depois utilizar as funções do circuito
Categoria de utilização dos fusíveis. PUBLICIDADE Global Trade Starts Here Alibaba.com
Logo Fee 60
MZN 3.786 Visit Site Tipos de fusíveis Os fusíveis são diferenciados pelas suas categorias e características, como a rapidez na atuação. Existem diversos tipos de fusíveis, desenvolvidos com particularidades para atender às várias demandas existentes. Veja a seguir, os principais tipos de fusíveis. Fusível NH: Os fusíveis NH são utilizados para proteger as instalações elétricas industriais de sobrecorrentes e curtos-circuitos. Eles possuem a categoria de utilização “gL/gG”, podem
ter até seis tamanhos diferentes e possuem alto valor de corrente de ruptura, sendo 120KA em 690VCA. Modelo de fusível tipo NH. Fusível Diazed O fusível diazed possui um indicador visual para indicar que a liga metálica se fundiu. Os fusíveis diazed são encontrados na faixa de 2 à 100 amperes de corrente nominal, enquanto a sua corrente de ruptura é da ordem de 100 KA. São utilizados em instalações elétricas que demandam uma maior confiabilidade e agem de forma rápida ou retardada. PUBLICIDADE Accident Car Auction Japan Hanamaru Auction
PUBLICIDADE Global Trade Starts Here Alibaba.com
Logo Fee 60
MZN 3.786 Visit Site Fusível D Os fusíveis tipo D são bastante seguros, isso quer dizer que podem ser manuseados, no momento da sua substituição, sem que o profissional sofra um choque elétrico! O fusível tipo D enquadra-se na categoria de utilização “gL/gG’’, podendo ser encontrado em três tamanhos diferentes. Esse tipo de fusível possui uma faixa de corrente nominal de 2 a 100 amperes, e a corrente de ruptura na faixa de 20 a 100 KA. Modelo de fusível tipo D. Fusível Ultra Rápido
Conforme o próprio nome sugere, o fusível do tipo ultra rápido possui como a sua principal característica, a ação ultra rápida em casos de curto circuito e sobrecorrente. Ele é empregado na proteção de circuitos retificadores e conversores de frequência, pois os dispositivos usados nestes circuitos são bastante sensíveis às irregularidades da rede elétrica. Modelo de fusível ultra rápido. PUBLICIDADE Global Trade Starts Here Alibaba.com
Logo Fee 60
MZN 3.786 Visit Site Fusível HH Os fusíveis do tipo HH são empregados principalmente em cabines primárias, fazem também a proteção de transformadores, banco de capacitores e motores ligados em
Modelo de fusível cartucho. Fusível Silized ou Sitor PUBLICIDADE Direct Import from Japan Delights Co., Ltd. O fusível silized, também conhecido como sitor, possui como principal característica a sua ação ultra rápida em casos de sobrecorrentes e curtos-circuitos. Devido à esta característica, o fusível silized é empregado em circuitos com semicondutores, que são sensíveis às oscilações na rede elétrica, como circuitos retificadores e conversores de tensão.
Modelo de fusível silized. Fusível de Vidro O fusível de vidro é descrito como um cilindro vazio, exceto pela existência do elo fusível. Eles são empregados na proteção contra sobrecorrentes e curtos-circuitos em circuitos eletrônicos, filtros de linha, estabilizadores de tensão, no-breaks e porta fusíveis veiculares. Modelo de fusível de vidro.
Gostou de aprender sobre os tipos de fusíveis e as suas características? Caso tenha alguma dúvida, deixe nos comentários. Continue acompanhando o Mundo da Elétrica para aprender muito com os outros artigos! Ajudamos você? Retribua compartilhando!
