José Osvaldo S. Paulino

1

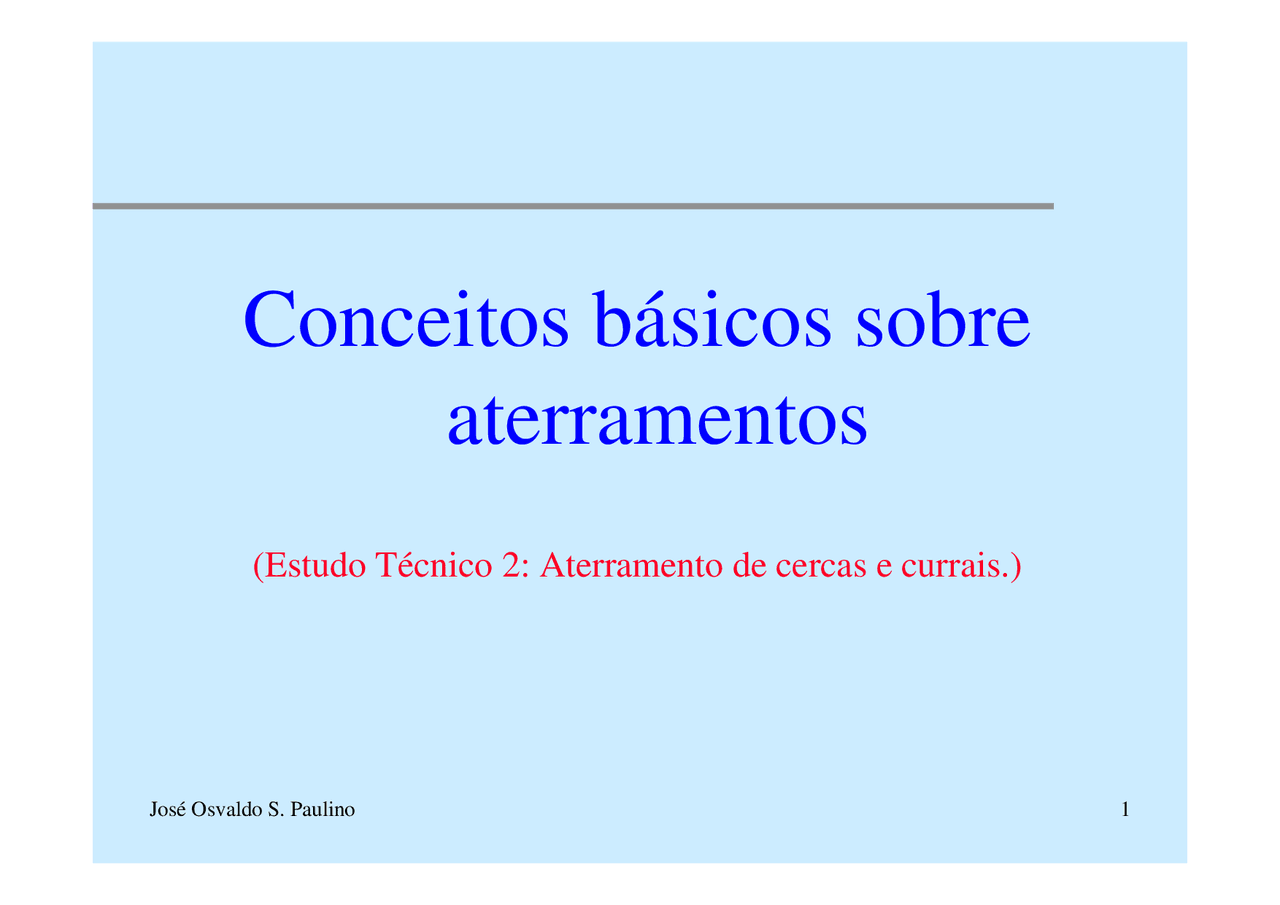

Conceitos básicos sobre

aterramentos

(Estudo Técnico 2: Aterramento de cercas e currais.)

Aspecto

físico

de

aterramento

industrial

FINALIDADE DOS SISTEMAS DE ATERRAMENTO

FINALIDADE DOS SISTEMAS DE ATERRAMENTO

Segurança ou Proteção

Segurança ou Proteção

: partes metálicas não energizadas

•Limitar potenciais produzidos:

Segurança dos seres vivos Proteção de equipamentos

Serviço ou Funcional

Serviço ou Funcional

: parte integrante dos circuitos

•Ponto neutro de transformadores 3

φ

Y

•Neutro das redes de distribuição •Eletrodo de retorno de circuitos elétricos CA (MRT) •Eletrodo de retorno em sistemas CC •Plano de terra de sistemas de comunicação •Contra descargas eletrostáticas •Contra interferência eletromagnética

Eletrodos de aterramento isolados

: eletrodos de

aterramento suficientemente distantes uns dos outros paraque a corrente máxinma susceptível de ser escoada por umdeles não modifique sensivelmente o potencial do outro Eletrodos de aterramento interligados

: eletrodos de

aterramento que possuam ligação (intencional ou não) e queinteragem eletricamente Sistema de aterramento

: sistema formado por um ou mais

eletrodos de aterramento, isolados ou não, visando atendernecessidades funcionais ou de proteção

Terra remoto

: massa condutora de solo distante o

suficiente de qualquer eletrodo de aterramento para queseu potencial elétrico seja sempre igual a zero Elevação de potencial de terra (EPT)

: diferença de

potencial entre o eletrodo de aterramento e o terraremoto quando por este eletrodo flui corrente para aterra, ou seja, é a tensão produzida no eletrodo deaterramento quando este dispersa corrente à terra emrelação ao terra remoto Resistência equivalente de aterramento (Req)

: relação

entre a elevação de potencial de terra de um eletrodo e acorrente por este injetada no solo

José Osvaldo S. Paulino

4

Aterramentos elétricos

Controle

de

sobretensões

.

Segurança pessoal

.

Proteção

contra

descargas

atmosféricas

.

José Osvaldo S. Paulino

5

Aterramentos elétricos

Conceito

de

referencial

V

José Osvaldo S. Paulino

7

V

FN

V

FF

V

FF

.V

FN

Controle das sobretensões

José Osvaldo S. Paulino

8

V

FN

V

FF

V

FF

V

FF

Controle das sobretensões

José Osvaldo S. Paulino

10

Segurança Pessoal

José Osvaldo S. Paulino

11

CHOQUE ELÉTRICO

Corrente alternada

(

60 Hz

).

Tempo de

circulação maior que

três

segundos

.

Corrente passando pelo

:

torax

(

pulmão

e

coração

)

ou pelo cérebro

.

Efeitos fisiológicos da correntealternada (15Hz a 100Hz) -

pessoas com mais de 50kg

‹

0,1 a 0,5mA – Leve percepção superficial

‹

0,5 a 10mA – Ligeira tetanização do braço

‹

10 a 30mA – Não perigosa se interrompida emmenos de 5 segundos

‹

30 a 500mA – Paralisia estendida dos músculos dotórax, com sensação de falta de ar e tontura.Possibilidade de fibrilação ventricular se adescarga se mantiver por mais de 200 ms

‹

Acima de 500mA – Parada cardíaca, salvointervenção imediata de pessoal especializado.

José Osvaldo S. Paulino

13

Resistência

do

corpo humano

Medida entre duas mãos

Mãos secas

:

R =

5000

Ω

Mãos úmidas

:

R = 2500

Ω

Mãos molhadas

:

R = 1000

Ω

Mãos imersas na água

:

R =

500

Ω
