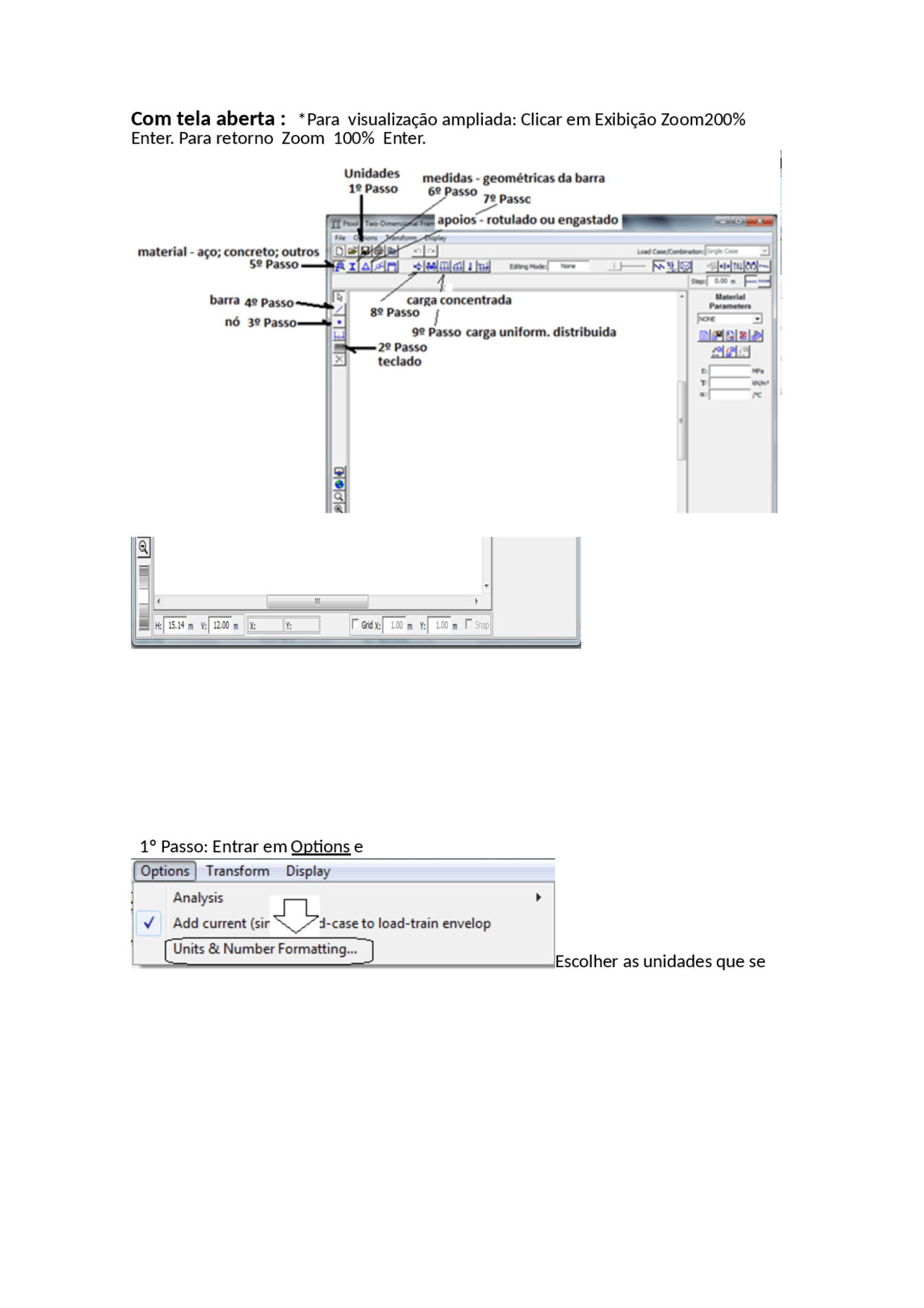

Com tela aberta : *Para visualização ampliada: Clicar em Exibição Zoom200% Enter. Para retorno Zoom 100% Enter.
1º Passo: Entrar em Op�ons e
Escolher as unidades que se
quer trabalhar (SI ou MKS). A tela que aparece é: e além da escolha das unidades desejadas, tem-se a opção de ter quantas casas se quer após a vírgula. Para ser ter visualizações dos valores inseridos e resultados mais precisos. 2º Passo : uso com teclado; INSERINDO NÓS ( 3º Passo ). Para se lançar os nós com valores precisos, opta-se por u�lizar o teclado (2º Passo). E aparece na tela, as células para inserir as coordenadas cartesianas do ponto em x e em y.
E lançam-se os nós do sistema estrutural. Por exemplo: lançar o nó (0,0 e 0,0) é só clicar em OK. Se quiser fazer o esquema estrutural com grid, snape, também dá. E sem o teclado também, porém a precisão fica prejudicada. 4ºPasso: INSERINDO BARRAS. Clica-se ícone do teclado para desabilitá-lo. Para lançar as barras é igual o Auto Cad, aliás, mais fácil, é só unir os nós. 5º Passo. DEFININDO O MATERIAL. Quando se clica nessa janela, abre do
lado direito a mini-tela: Para fornecer o �po do material,
Essa é a biblioteca de seções geométricas das barras (elementos estruturais) do sistema. Por exemplo, se escolher Gerdau-AçoMinas I-shapes (BR) Definido, clica-se em done para surgir na mini tela. E sempre, ao definir, clica-se em aplicar.
A biblioteca é extensa. Para concreto,tem-se o retângulo. Observe-se que o �ool fornece as caracterís�cas geométricas (Área, Momento de Inércia) para verificação e dimensionamento. 7º Passo: INSERINDO OS SISTEMAS DE APOIO. Para esse passo, saber de antemão, qual �po de apoio vai-se u�lizar. Só surge o problema se o sistema ficar hipostá�co. Aí o programa não roda. Isostá�co e hiperestá�co rodam e forncece todos os Esforços Solicitantes e também a deflexão (deformação). Clica-se no ícone do 7º Passo, surge a mini tela:
Nesse exemplo, temos apoio rotulado fixo. Para engaste, tem-se que fixar os três pontos, isto é, impedindo movimento nas três direções.
