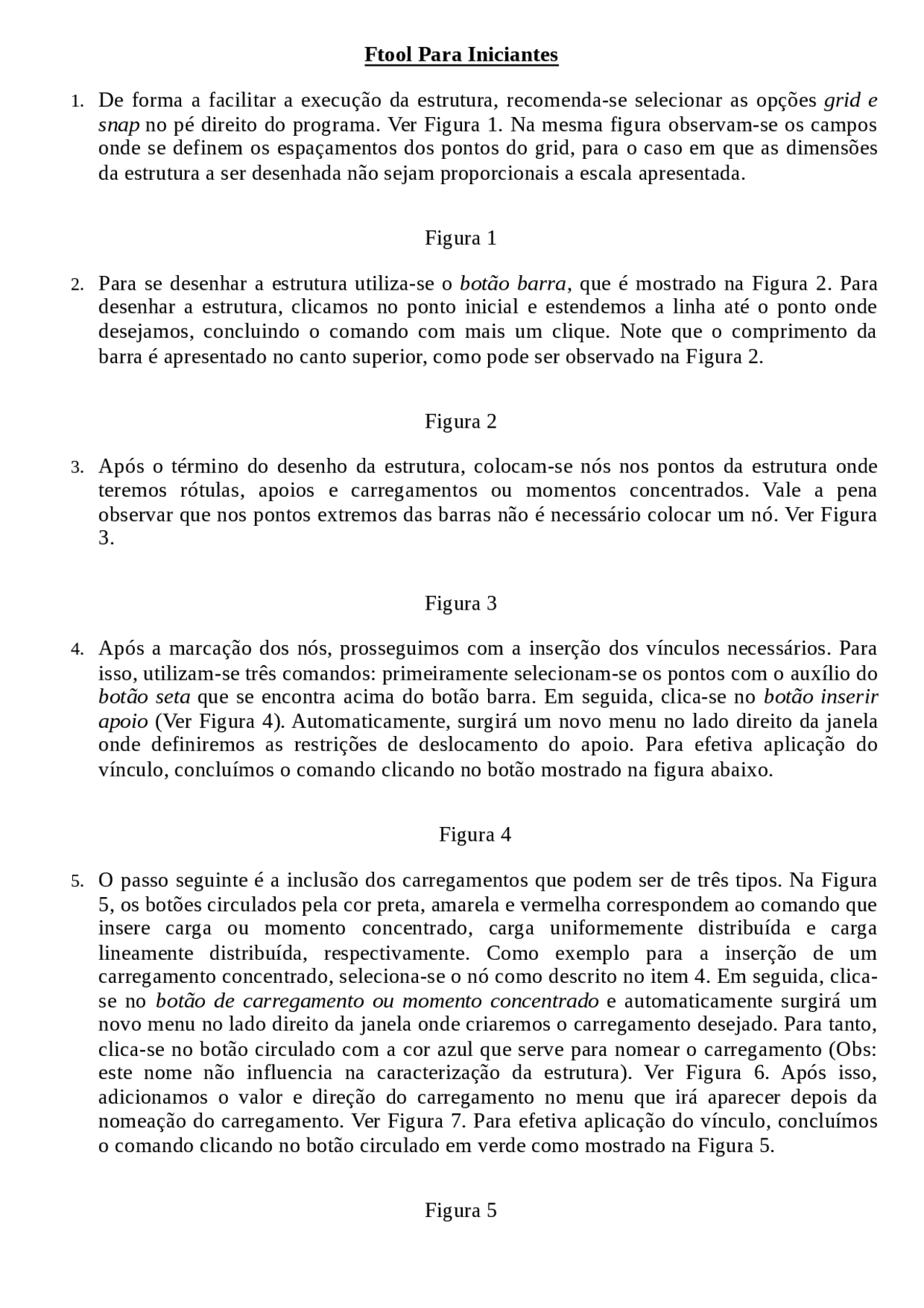

Ftool Para Iniciantes
1. De forma a facilitar a execução da estrutura, recomenda-se selecionar as opções grid e
snap no pé direito do programa. Ver Figura 1. Na mesma figura observam-se os campos
onde se definem os espaçamentos dos pontos do grid, para o caso em que as dimensões
da estrutura a ser desenhada não sejam proporcionais a escala apresentada.
Figura 1
2. Para se desenhar a estrutura utiliza-se o botão barra, que é mostrado na Figura 2. Para
desenhar a estrutura, clicamos no ponto inicial e estendemos a linha até o ponto onde
desejamos, concluindo o comando com mais um clique. Note que o comprimento da
barra é apresentado no canto superior, como pode ser observado na Figura 2.
Figura 2
3. Após o término do desenho da estrutura, colocam-se nós nos pontos da estrutura onde
teremos rótulas, apoios e carregamentos ou momentos concentrados. Vale a pena
observar que nos pontos extremos das barras não é necessário colocar um nó. Ver Figura
3.
Figura 3
4. Após a marcação dos nós, prosseguimos com a inserção dos vínculos necessários. Para
isso, utilizam-se três comandos: primeiramente selecionam-se os pontos com o auxílio do
botão seta que se encontra acima do botão barra. Em seguida, clica-se no botão inserir
apoio (Ver Figura 4). Automaticamente, surgirá um novo menu no lado direito da janela
onde definiremos as restrições de deslocamento do apoio. Para efetiva aplicação do
vínculo, concluímos o comando clicando no botão mostrado na figura abaixo.
Figura 4
5. O passo seguinte é a inclusão dos carregamentos que podem ser de três tipos. Na Figura
5, os botões circulados pela cor preta, amarela e vermelha correspondem ao comando que
insere carga ou momento concentrado, carga uniformemente distribuída e carga
lineamente distribuída, respectivamente. Como exemplo para a inserção de um
carregamento concentrado, seleciona-se o nó como descrito no item 4. Em seguida, clica-
se no botão de carregamento ou momento concentrado e automaticamente surgirá um
novo menu no lado direito da janela onde criaremos o carregamento desejado. Para tanto,
clica-se no botão circulado com a cor azul que serve para nomear o carregamento (Obs:
este nome não influencia na caracterização da estrutura). Ver Figura 6. Após isso,
adicionamos o valor e direção do carregamento no menu que irá aparecer depois da
nomeação do carregamento. Ver Figura 7. Para efetiva aplicação do vínculo, concluímos
o comando clicando no botão circulado em verde como mostrado na Figura 5.
Figura 5
