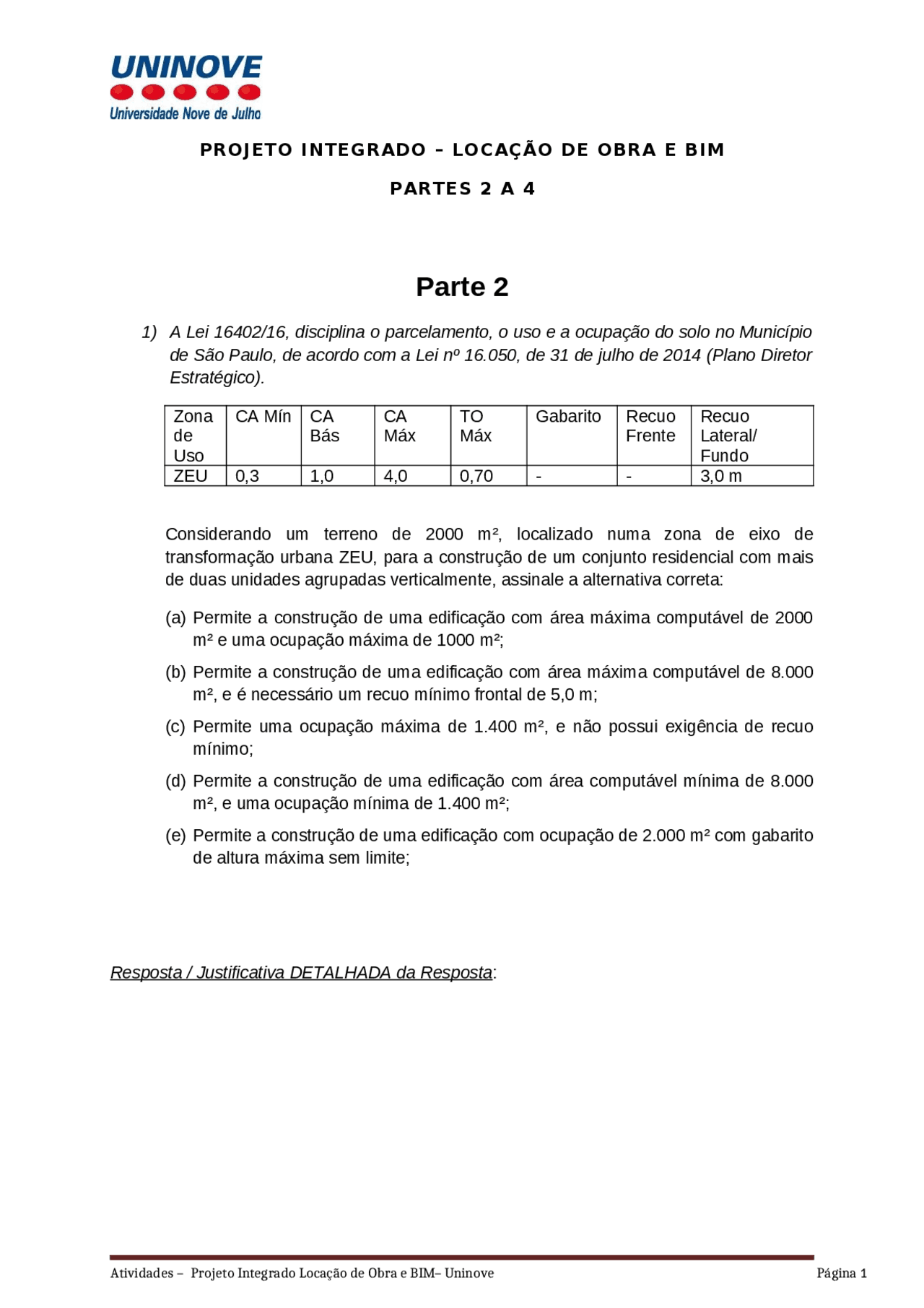

PROJETO INTEGRADO – LOCAÇÃO DE OBRA E BIM
PARTES 2 A 4
Parte 2
1) A Lei 16402/16, disciplina o parcelamento, o uso e a ocupação do solo no Município de São Paulo, de acordo com a Lei nº 16.050, de 31 de julho de 2014 (Plano Diretor Estratégico). Zona de Uso CA Mín CA Bás
CA
Máx
TO
Máx Gabarito Recuo Frente Recuo Lateral/ Fundo ZEU 0,3 1,0 4,0 0,70 - - 3,0 m Considerando um terreno de 2000 m², localizado numa zona de eixo de transformação urbana ZEU, para a construção de um conjunto residencial com mais de duas unidades agrupadas verticalmente, assinale a alternativa correta: (a) Permite a construção de uma edificação com área máxima computável de 2000 m² e uma ocupação máxima de 1000 m²; (b) Permite a construção de uma edificação com área máxima computável de 8. m², e é necessário um recuo mínimo frontal de 5,0 m; (c) Permite uma ocupação máxima de 1.400 m², e não possui exigência de recuo mínimo; (d) Permite a construção de uma edificação com área computável mínima de 8. m², e uma ocupação mínima de 1.400 m²; (e) Permite a construção de uma edificação com ocupação de 2.000 m² com gabarito de altura máxima sem limite; Resposta / Justificativa DETALHADA da Resposta :
- “O levantamento do entorno é uma fase de extrema importância, pois fornece os componentes básicos para o desenvolvimento do projeto” Assinale a alternativa correta sobre o levantamento do entorno para o desenvolvimento de projetos: (a ) Fornece a caracterização das camadas de solo, bem como de sua resistência à compressão para o desenvolvimento de projetos de fundações; (b ) Permite o cálculo do movimento de terra necessário para a implantação do projeto; (c) Evita eventuais processos por proprietários de edificações vizinhas em relação a quaisquer problemas causados pela obra; (d ) É a atividade com a caracterização dos parâmetros urbanísticos obtidos na legislação de uso e ocupação do solo e Plano Diretor; (e ) Proporciona o levantamento de informações relevantes para o projeto como redes de infraestrutura existentes, acessos, aspectos topográficos e ambientais; Resposta / Justificativa DETALHADA da Resposta :
4) A seguir estão apresentadas algumas definições:
( ) Documento com indicação de parâmetros de construção (índices urbanísticos) para determinado terreno. ( ) Normas para todo tipo de construção. Procedimentos de aprovação de projeto e licenças para execução de obras. ( ) Plano regulamentador do planejamento e ordenamento do território de um dado município. ( ) Divisão da cidade em áreas sobre as quais incidem diretrizes diferenciadas para o uso e a ocupação do solo, especialmente os índices urbanísticos.
- Zoneamento
- Plano diretor
- Consulta de viabilidade
- Código de obras A sequência que relaciona corretamente é: a) 4,3,2, b) 1,4,3, c) 3,4,2, d) 1,2,3, e) 2,3,1, Resposta / Justificativa DETALHADA da Resposta :
5) “O uso da plataforma BIM: Building Information Modeling – tem se difundido rapidamente no ramo da Construção Civil, sua principal função é o de reunir dois grupos de conhecimento: os geométricos e os não geométricos, isto é, ao passo que de um lado são explanadas as características espaciais a elas serão atribuídas informações acerca de custo, prazo de execução e sustentabilidade.” Sobre o BIM foram feitas as seguintes afirmações: I. As modificações e aperfeiçoamentos ao projeto são processados automaticamente nas planilhas de custos, nas plantas baixas e elevações da construção, permitindo um incremento significativo na qualidade da comunicação e, consequentemente, na qualidade do produto final, a edificação. II. Propicia ao arquiteto a possibilidade de conceber um projeto construindo seu modelo parametrizado, o que permite que visualize a volumetria, estime custos, quantifique e qualifique o material aplicado, observando e ajustando conforto ambiental e outros itens projetuais, e facilitando a comunicação entre os diversos profissionais integrantes do processo. III. É capaz de contribuir na integração dos processos a partir da eliminação de ineficiências e redundâncias, aumentando a colaboração e comunicação a fim de garantir melhores resultados de produtividade com menor custo e redução de tempo de projeto. IV. Permite a concepção do projeto estrutural de uma edificação automaticamente, sem a necessidade de outros profissionais e programas de computador, reduzindo- se o tempo e o custo de todos os projetos e, consequentemente, os custos finais da edificação. Está correto o que se afirma APENAS em: Estão corretas as afirmações (A) I e III, apenas. (B) II e III, apenas. (C) III e IV, apenas. (D) I, II e III, apenas. (E) I, II, III e IV. Resposta / Justificativa DETALHADA da Resposta :
2) Em uma obra de um edifício residencial os tubulões especificados em projeto e os índices de produtividade da obra são compatíveis com a tabela de composição PMSP SIURB EDIF Janeiro/2019 apresentada. Na próxima etapa de execução de fundação o volume previsto é de 95 m³. TUBULÃO A CÉU ABERTO fck= 20 MPa (m³) ITEM UNI D CUSTO UNIT (R$) COEF CUSTO (R$) PEDREIRO (SGSP) h 21,11 2,00 42, SERVENTE (SGSP) h 17,06 12,00 204, CONCRETO USINADO, BRITA 1 e 2, slump 5+ou-1cm / fck= 20,0 MPa m³ 244,37 1,00 244, TOTAL 491, Considere as afirmativas a seguir e indique a alternativa incorreta: a) Para executar os tubulões são necessárias 190 h.h. de pedreiro - ou seja, para equipe composta por 5 funcionários são necessários pelo menos 7 dias de trabalho (jornada de 8h/dia). b) Para executar todos os blocos são necessárias 1.140 h.h. de servente - ou seja, para entregar o serviço em 14 dias de trabalho (jornada de 8h/dia) são necessários 11 funcionários. c) O volume total a ser utilizado de concreto é de 95 m³, totalizando custo aproximado de R$23.215,15. d) Para a quantificação do concreto não é considerada perda. e) O custo total direto (de produção) é de R$ 46.674,45, sendo R$ 23.215,15 de material e R$23.459,30 de mão de obra, ainda necessitando incluir os encargos sociais. Resposta / Justificativa DETALHADA da Resposta :
- Dada a planta do dormitório, indique a alternativa que apresenta o custo direto total (sem encargos sociais) correto para execução de piso cerâmico, considerando a composição a seguir (PMSP SIURB EDIF Janeiro/2019). PISO CERÂMICO ESMALTADO (PEI-5) – ASSENTADO COM ARGAMASSA COLANTE (m²) ITEM UNI D CUSTO UNIT (R$) COEF CUSTO (R$) PEDREIRO DE ACABAMENTO (SGSP) h 25,23 0,69 17, SERVENTE (SGSP) h 17,06 0,42 7, CIMENTO BRANCO – ESTRUTURAL kg 1,61 0,25 0, ARGAMASSA COLANTE – USO INTERNO – TIPO AC-I – COR CINZA kg 0,48 4,40 2, CERÂMICA ESMALTADA (PEI-5) m² 28,48 1,10 31, TOTAL 58,
a) R$9,
b) R$534,
c) R$328,
d) R$588,
e) R$426,
Resposta / Justificativa DETALHADA da Resposta :
5) “Custos Diretos são todos os custos diretamente envolvidos na produção da
obra, que são os insumos constituídos por materiais, mão de obra e
equipamentos auxiliares, mais toda a infraestrutura de apoio necessária para
a execução no ambiente da prova.”
TISAKA M. - Orçamento na Construção Civil
Numa determinada obra foi feito o levantamento quantitativo de um serviço de
alvenaria, resultando em uma quantidade de 800 m².
A composição de insumos é dada pela tabela abaixo e o LS é de 175,00%.
Assinale que apresenta o total de custos diretos:
a) R$29.400,00;
b) R$9.590,00;
c) R$234.240,00;
d) R$38.990,00;
e) R$94.000,00;
Resposta / Justificativa DETALHADA da Resposta : Alvenaria de Vedação com Blocos de Concreto, 14 x 19 x 39 - Unidade m² Descrição Unidade Coeficiente Preço Unitário Pedreiro h 0,75 6, Servente h 0,47 5, Bloco de Concreto 14 x 19 x 39 cm unid. 13,50 1, Argamassa Mista m³ 0,02 280,
Parte 3
1) “A curva ABC é um orçamento organizado de modo a destacar os
itens - insumos, mão de obra e equipamentos - que mais pesam
no custo total de uma obra ou de um serviço.”
Numa determinada obra, foi feito um orçamento para a execução de alvenaria com acabamento, resultando na seguinte planilha de custos diretos, resultando num custo total de R$8.624,71. O engenheiro responsável pela contratação dos serviços e pela compra de materiais recebeu por parte da diretoria comercial, a necessidade de negociar este orçamento para o valor de R$8.000,00, que foi obtido nos insumos da curva A e B; Insumo Unidade Custo Unitário Quantidade Total Custo Total % % acum. Azulejo 15 x 15 cm m² 19,00 110,00 2.090,00 24% 24% Bloco de Concreto 14 x 19 x 39 cm Unidade 1,22 1.313,00 1.601,86 19% 43% Azulejista h 7,50 200,00 1.500,00 17% 60% Servente h 4,80 295,64 1.419,07 16% 77% Pedreiro h 7,10 139,93 993,50 12% 88% Areia Lavada Média m³ 57,98 6,77 392,66 5% 93% Cimento Portland CP II E 32 kg 0,31 1.165,92 361,44 4% 97% Cal Hidratada CH III kg 0,30 777,27 233,18 3% 99,6% Cimento Branco Não Estrutural kg 1,32 25,00 33,00 0% 100% 8.624,71 100% De acordo com os dados da planilha, determinar os insumos das curvas A e B: (a ) Azulejo, Bloco de Concreto, Cal Hidratada; (b ) Azulejista, Servente e Bloco de Concreto; (c) Bloco de Concreto, Azulejista, Areia Lavada Média e Cal Hidratada; (d ) Azulejo, Blocos de Concreto, Azulejista e Servente; (e ) Areia Lavada Média, Cimento Portland, Cal Hidratada e Cimento Branco Não Estrutural; Resposta / Justificativa DETALHADA da Resposta :
3) “A visualização das atividades com suas datas de início e fim pode ser obtida,
lançando-se mão de um recurso gráfico denominado Cronograma de Gantt,
assim batizado em homenagem ao engenheiro americano Henry Gantt, que
introduziu o cronograma de barras como ferramenta de controle de produção
de atividades, sobretudo na construção de navios cargueiros no início do
Século XX.”
Considere o seguinte quadro de sequenciação de uma obra composta pelas
atividades “A”, “B”, “C”, “D” e “E”:
Código Duração (dias) Predecessora
A 2 -
B 6 A
C 5 B
D 4 A
E 3 C, D
F 4 E
Utilizando o Cronograma de Gantt, assinale a duração desta obra:
a) 16 dias;
b) 21 dias;
c) 20 dias;
d) 28 dias;
e) 25 dias;
Resposta / Justificativa DETALHADA da Resposta:
4) Considere o seguinte Quadro de Sequenciação e o correspondente Diagrama
de Flechas:
Quadro de Sequenciação
Código Atividade Duração
(Dias)
Predecessora
A Limpeza do Terreno 2 -
B Locação da fundação 2 A
C Escavação da Fundação 6 B
D Montagem das Formas 4 C
E Fornecimento de Aço 10 -
F Preparação da Armação 8 E
G Colocação da Armação 8 D,F
H Mobilização da Betoneira 12 -
I Instalação e Teste da
Betoneira
4 A, H
J Concretagem 2 G, I
Assinale a alternativa correta:
a) Esta obra tem a duração de 26 dias úteis;
b) O caminho crítico é formado pelas atividades E, F, G e J;
c) O caminho crítico é formado pelas atividades A,B,C,D, G e J;
d) Esta obra tem a duração de 30 dias corridos;
e) O caminho crítico é formado pelas atividades H, I e J;
Resposta / Justificativa DETALHADA da Resposta:
Parte 4
1) “A execução de escavações em cortes ou empréstimos determina o surgimento
de volumes de solo que devem ser transportados para aterros ou bota-foras”;
Calcular o volume de solo para a malha abaixo. A cota de escavação é de 722 m
e o lado da malha é de 10 m. São dadas as cotas em metros de cada um dos
vértices:
Assinalar a alternativa correta com o valor total do volume de solo deste terreno:
a) 52,50 m³;
b) - 97,50 m³;
c) 202,50 m³;
d) 352,50 m³;
e) 802,50 m³;
Resposta / Justificativa DETALHADA da Resposta:
- A Coordenada UTM é um sistema de coordenadas baseado no plano cartesiano (eixo x,y) e usa o metro (m) como unidade para medir distâncias e determinar a posição de um objeto. Na quadrícula a seguir os pontos A e B, marcados no plano cartesiano, estão representando dois municípios. Sendo assim, determine as coordenadas planas UTM (E,N) dos pontos A e B utilizando o método da interpolação numérica. Assinale a alternativa que corresponde às coordenadas UTM (E,N) dos pontos A e B, respectivamente: a) PONTO A (E) = 350,00 m, (N) = 200,00 m; PONTO B (E) = 150,00 m, (N) = 500,00 m. b) PONTO A (E) = 326.250 m, (N) = 7134.350 m; PONTO B (E) = 325.650 m, (N) = 7134.200 m. c) PONTO A (E) = 150,00 m, (N) = 350,00 m; PONTO B (E) = 500,00 m, (N) = 200,00 m. d) PONTO A (E) = 325.650 m, (N) = 7134.350 m; PONTO B (E) = 326.000 m, (N) = 7134.200 m. e) PONTO A (E) = 326.000 m, (N) = 7134.200 m; PONTO B (E) = 326.650 m, (N) = 7134.350m. Resposta / Justificativa DETALHADA da Resposta:
- No Levantamento Topográfico de um terreno é necessário percorrer área representada por uma poligonal e determinar seus respectivos vértices. Os vértices devem permitir a visualização de todos os pontos de interesse da área. Determina-se também a orientação Norte-Sul da poligonal e o Azimute do primeiro alinhamento. Para o Calculo dos Azimutes dos outros alinhamentos se utiliza o valor do Azimute inicial e os ângulos medidos em campo. Analise a poligonal abaixo com os alinhamentos no terreno dos Pontos 1-2-3-4 e Azimute inicial igual a 01˚ 25’ 06”. Marque a alternativa CORRETA. (a ) Alinhamento 3-4= Azimute 103˚04’31” (b ) Alinhamento 4-5= Azimute 214˚42’37” (c) Alinhamento 5-1= Azimute 86˚47’36” (d ) Alinhamento 2-3= Azimute 265˚22’43” (e ) Alinhamento 1-2= Azimute 94˚40’10” Resposta / Justificativa DETALHADA:
