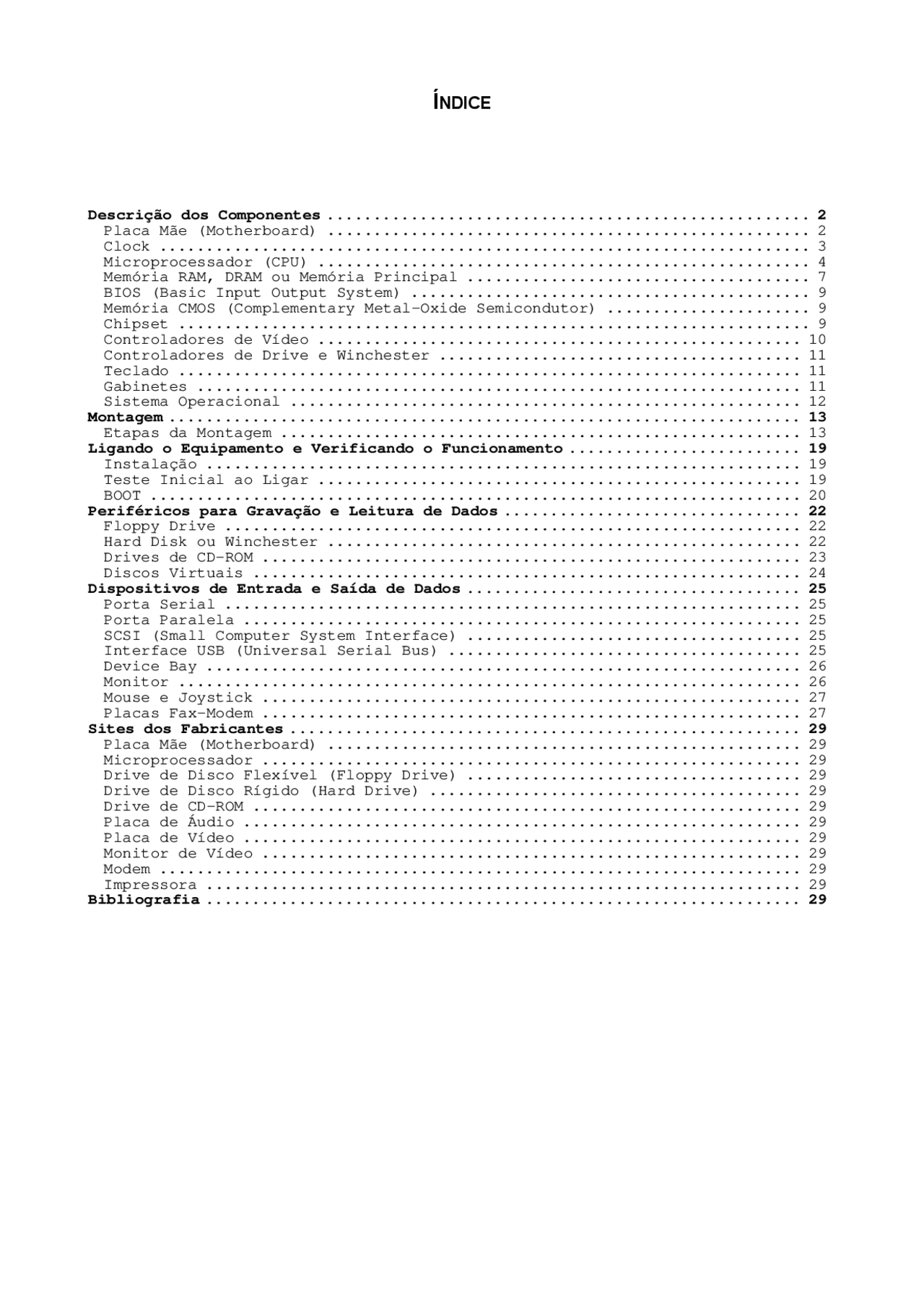

Í NDICE
- Descrição dos Componentes
- Placa Mãe (Motherboard)
- Clock
- Microprocessador (CPU)
- Memória RAM, DRAM ou Memória Principal
- BIOS (Basic Input Output System)
- Memória CMOS (Complementary Metal-Oxide Semicondutor)
- Chipset
- Controladores de Vídeo
- Controladores de Drive e Winchester
- Teclado
- Gabinetes
- Sistema Operacional
- Montagem
- Ligando o Equipamento e Verificando o Funcionamento
- Instalação
- Teste Inicial ao Ligar
- BOOT
- Periféricos para Gravação e Leitura de Dados
- Floppy Drive
- Hard Disk ou Winchester
- Drives de CD-ROM
- Discos Virtuais
- Dispositivos de Entrada e Saída de Dados
- Porta Serial
- Porta Paralela
- SCSI (Small Computer System Interface)
- Interface USB (Universal Serial Bus)
- Device Bay
- Monitor
- Mouse e Joystick
- Placas Fax-Modem
- Sites dos Fabricantes
- Placa Mãe (Motherboard)
- Microprocessador
- Drive de Disco Flexível (Floppy Drive)
- Drive de Disco Rígido (Hard Drive)
- Drive de CD-ROM
- Placa de Áudio
- Placa de Vídeo
- Monitor de Vídeo
- Modem
- Impressora
- Bibliografia
DESCRIÇÃO DOS COMPONENTES
Placa Mãe (Motherboard)
A motherboard é possivelmente a parte mais importante do computador. Ela gerencia toda a transação de dados entre a CPU e os periféricos. Mantém a CPU, sua memória cache secundária, o chipset, BIOS, memória principal, chips I/O, portas de teclado, serial, paralela, discos e placas plug- in.
Os microcomputadores diferenciam-se principalmente pelo processador instalado na motherboard e pelos padrões dos barramentos de expansão: ISA, EISA, MCA (proprietária IBM), VLBUS e PCI em ordem crescente de performance.
Como anualmente tem-se o lançamento de um novo processador com novas tecnologias para acelerar o processamento (duplo cache interno, maior velocidade de clock, etc.), muitas motherboards permitem o upgrade (atualização do processador sem a troca de qualquer outro componente do microcomputador). A grande maioria tem jumpers de configuração onde podemos modificar a velocidade do clock, tipo de processador, etc.
Padrões de barramento das motherboards
Padrão ISA
Os dados são transmitidos em 8 ou 16 bits dependendo do tipo de placa adaptadora que está sendo utilizada. Normalmente este barramento opera a 8 MHz e apesar de ser o mais utilizado padrão de barramento de expansão, suas origens remontam o PC XT com processador 8086/8 e atualmente é uma limitação dos mais recentes programas, especialmente em multimídia, servidores de rede, CAD/CAM. Daí a necessidade do desenvolvimento de novos projetos de barramento. Apesar disso, este padrão ainda é viável para a conexão de placas de áudio, modems e outros dispositivos que não demandam grandes pré-requisitos de desempenho.
Padrão EISA e MCA Bus
Os slots são de 32 bits. No caso do EISA, que é uma modificação do ISA, podemos também conectar placas padrão ISA pois a filosofia do EISA é justamente manter a compatibilidade e preservar investimentos em placas já feitos. O MCA, desenvolvido pela IBM e de pouca aceitação no mercado, apenas aceita placas do mesmo padrão.
Devido ao maior custo das motherboards, geralmente esses padrões são utilizados em servidores de rede e em situações onde necessita-se uma alta taxa de transferência dos dados. As configurações são feitas via software e tem muitas vantagens técnicas com relação ao padrão ISA.
Padrão VLBUS (VESA Local Bus)
O barramento VESA Local Bus é uma extensão física do barramento ISA capaz de executar transferência de dados de 32 bits, podendo ainda aceitar placas adaptadoras de 8 ou 16 bits ISA. Desenvolvido principalmente para os processadores 486, não permitem mais que 3 slots VLBUS nas motherboards, ou seja, o micro somente poderá ter no máximo 3 placas Local Bus em seu microcomputador.
Além disso, existe uma limitação quanto ao clock da motherboard. Sem a utilização de circuitos adicionais (buffers), a 50 MHz podemos conectar apenas uma placa VLBUS no micro.
Apesar de recente, este barramento vem sendo substituído pelo padrão PCI.
Padrão PCI (Peripheral Component Interconnect)
Desenvolvido inicialmente pela Intel, os slots são de 32 bits e só aceitam placas desenvolvidas para esse padrão sendo uma mudança radical no projeto dos barramentos de expansão, abolindo
Microprocessador (CPU)
O Microprocessador ou Unidade Central de Processamento é o coração de um microcomputador. Desde o advento do processador Intel 8088 (Linha PC-XT) até o atual Pentium II passando pelos 80286, 80386 e 80486, apresentam sempre uma evolução exponencial em relação ao seu antecessor, medido atualmente em milhões de transistores e paradoxalmente em mícrons de espessura de trilha. Confira os dados abaixo a respeito dos chips Intel.
Processador Ano de lançamento
Transistores
8088 1978 29 mil 286 1982 134 mil 386DX 1985 275 mil 486DX 1989 1,2 milhões Pentium 1993 3,3 milhões Pentium Pro 1995 5,5 milhões Pentium MMX 1996 4,5 milhões Pentium II 1997 7,5 milhões
Ano Processador Comentário
1978 8088 (8/16 bits, 5 MHz) O processador inicial dos PCs rodava DOS e manipulava textos e números, mas os gráficos eram muito pobres.
1982 80286 (16 bits, 6 a 12 MHz) De três a seis vezes mais rápido que o 8088, foi a plataforma básica para as primeiras redes de micros.
1985 386 (16/32 bits, 16 a 33 MHz) O 386 já tinha potência suficiente para suportar uma interface gráfica - foi o início da era Windows.
1989 486 (32 bits, 25 a 100 MHz) Rodando DOS e Windows 3.x, o 486 possibilitou o desenvolvimento das aplicações multimídia.
1993 Pentium (64 bits, 60 a 200 MHz) Com o Windows 95, facilitou a popularização da Internet e permitiu rodar aplicativos de 32 bits.
1995 Pentium Pro (64 bits, 150 a 200 MHz) Criado para o Windows NT, permitiu a montagem de grandes bancos de dados em servidores PC.
1997 Pentium II (64 bits, 233 a 333 MHz) A promessa é que esse chip vai impulsionar a computação 3D e a videoconferência.
Cabe lembrar que estes processadores Intel são de tecnologia CISC (Complex Instruction Set Computer). O processador mantém compatibilidade do microcódigo (sub-rotinas internas ao próprio chip) com toda a linha de processadores anteriores a ele, isto é, um programa feito para o 8088 dos micros XT deve rodar num Pentium sem problemas (obviamente muito mais rápido). O inverso não é possível.
O microcódigo deve analisar todas as instruções de outros processadores além de incorporar as suas próprias que não são poucas.
Além disso, os programas compilados nesses processadores tem instruções de comprimento em bytes variável.
Esse processo gera atrasos que são totalmente eliminados com os chips de tecnologia RISC (Reduced Instruction Set Computing) onde o próprio software em execução faz o trabalho pesado. Acontece que o aumento de performance do chip compensa em muito esse trabalho extra do programa.
Os chips RISC dissipam menos calor e rodam a frequências de clock maiores que os chips CICS (Complex Instruction Set Computing). Estes últimos são usados em PCs da Intel, mainframes IBM e a maioria das outras plataformas.
Os chips RISC são utilizados em Workstations, um tipo de computador mais caro e com muito maior performance rodando normalmente sob o UNIX e utilizados em processamento científico, grandes bases de dados e aplicações que exijam proteção absoluta dos dados e processamento Real- Time (tipo transações da Bolsa de Valores).
A IBM foi a pioneira dessa tecnologia na década de 1970, o que resultou numa arquitetura de processador chamada POWER (Performance Optimized With Enhanced RISC), a qual foi inicialmente implementada na primeira Workstation IBM RS/6000 (RISC System/6000) introduzida em Fevereiro de 1990, e eventualmente formou a base para os processadores PowerPC da Apple/IBM/Motorola.
A idéia do chip RISC é que, por simplificar a lógica necessária para implementar um processador (fazendo este capaz de executar apenas simples instruções e modos de endereçamento), o processador pode ser menor, menos caro, e mais rápido, usando inclusive menos energia.
Através do uso de um compilador eficiente, o processador pode ainda processar qualquer tarefa requerida (por combinar simples instruções em tempo de compilação).
Exemplos de chips RISC: Intel i860, i960, Digital Alpha 21064, HPPA-RISC, MIPS, Sun Sparc PC (Macintosh), etc.
Muitas modificações implantadas atualmente no Pentium são oriundas dos chips RISC tornando-se na verdade um chip CRISC.
Clock Speed ou Clock Rate
É a velocidade pela à qual um microprocessador executa instruções. Quanto mais rápido o clock, mais instruções uma CPU pode executar por segundo. A velocidade de clock é expressada em megahertz (MHz), 1 MHz sendo igual a 1 milhão de ciclos por segundo.
Usualmente, a taxa de clock é uma característica fixa do processador. Porém, alguns computadores tem uma "chave" que permite 2 ou mais diferentes velocidades de clock. Isto é útil porque programas desenvolvidos para trabalhar em uma máquina com alta velocidade de clock pode não trabalhar corretamente em uma máquina com velocidade de clock mais lenta, e vice versa. Além disso, alguns componentes de expansão podem não ser capazes de trabalhar a alta velocidade de clock.
Assim como a velocidade de clock, a arquitetura interna de um microprocessador tem influência na sua performance. Dessa forma, 2 CPU´s com a mesma velocidade de clock não necessariamente trabalham igualmente. Enquanto um processador Intel 80286 requer 20 ciclos para multiplicar 2 números, um Intel 80486 (ou superior) pode fazer o mesmo cálculo em um simples ciclo. Por essa razão, estes novos processadores poderiam ser 20 vezes mais rápido que os antigos mesmo se a velocidade de clock fosse a mesma. Além disso, alguns microprocessadores são superescalar, o que significa que eles podem executar mais de uma instrução por ciclo.
Como as CPU´s, os barramentos de expansão também têm a sua velocidade de clock. Seria ideal que as velocidades de clock da CPU e dos barramentos fossem a mesma para que um componente não deixe o outro mais lento. Na prática, a velocidade de clock dos barramentos é mais lenta que a velocidade da CPU.
Overclock
Overclock é o aumento da frequência do processador para que ele trabalhe mais rapidamente.
A frequência de operação dos computadores domésticos é determinada por dois fatores:
dos dois barramentos, simultaneamente e de forma paralela, ao invés de em forma única sequencial que é o que ocorre no sistema de barramento único.
O processador está disponível em cartucho do tipo Single Edge Contant (contato de borda única). Se encaixa nos conectores Slot 1 ou Slot 2 das placas-mãe baseadas na arquitetura P6. O conector Socket 7 do Pentium foi abandonado em favor da arquitetura DIB. Os futuros processadores Pentium II para Slot 2 serão destinados a um mercado mais exigente (como servidores e estações de trabalho avançadas).
A velocidade do cache L2 nos Pentium II/Slot 1 equivale a metade da velocidade interna do processador. O cache L2 do Pentium II/Slot 2 trabalhará à mesma velocidade que o processador, além de estar disponível à capacidades de 512 KB, 1 MB e 2 MB.
O processador Pentium II 333 MHz (e superiores) tem 7,5 milhões de transistores e se baseia no processo de fabricação 0.25μ (mícrons), o que permite maiores velocidades e baixo consumo de energia.
Velocidade (MHz) 233 266 300 333 350 400 Barramento de Sistema (MHz) 66 100 Capacidade do Cache L1 16 KB para instruções + 16 KB para dados Velocidade do Cache L1 (MHz) 233 266 300 333 350 400 Capacidade do Cache L2 256 KB Velocidade do Cache L2 (MHz) 117 133 150 166 175 200 Processo de Fabricação (mícrons) 0.35μ 0.25μ Voltagem da CPU 2.8V 2.0V Corrente Máxima 11.8A 12.7A 14.2A 10.4A 10.8A 12.6A
Memória RAM, DRAM ou Memória Principal
É onde o computador armazena as instruções necessárias ao funcionamento do sistema operacional e programas. O processador precisa de espaço para arrumar as instruções contidas no programa de modo que ele, processador, possa executa-las rapidamente. Todo programa que você executa está na memória RAM, seja ele um software antivírus, um protetor de tela, impressão, etc.
Em termos de hardware, são pequenos pentes que são encaixados nos slots de memória das placas motherboard. Atualmente, temos pentes (os mais comuns) de 4 MB, 8 MB, 16 MB e 32 MB. A capacidade total de memória depende do pente e do número de slots na motherboard, geralmente 4 slots de 72 vias (Veja Colocação das Memórias na Motherboard para mais detalhes). É na memória que ficam todas as informações utilizadas durante as operações de escrita ou leitura nas unidades de armazenamento e os programas, cache de software para hard-disk, drives virtuais e vírus.
Diferenciam no formato físico (DIP, SIPP, SIMM, etc.), número de vias, tempo de acesso (70, 60, 50ns, etc., em ordem crescente de desempenho) e tipo de tecnologia (FPM, EDO, etc.) e são melhor definidas como DRAM (Dynamic Random Access Memory). Precisam continuamente de um sinal da CPU (refresh) para manterem seus dados armazenados.
As memórias FPM (Fast Page Mode) são de tecnologia mais antiga, apesar de serem encontradas nos 486 e nos primeiros Pentium. Possuem tempo de acesso de 80, 70 e 60ns. Suportam velocidades de barramento de até 66 MHz.
As memórias EDO (Extended Data Output) tem leitura mais rápida que as memórias do tipo FPM (Fast Page Mode), com cerca de 20% de vantagem. Esta tecnologia é usada em pentes de 72 vias, possui tempo de acesso de 70, 60 e 50ns, e suporta velocidades de barramento de até 66 MHz. Algumas memórias de melhor qualidade, utilizando a tecnologia EDO, suportam velocidades de barramento de 75 ou até mesmo 83 MHz. Como as novas CPUs requerem altas velocidades de barramento (a exemplo do processador Cyrix 6x86 P200+ que trabalha com um barramento de
sistema de 75 MHz e o Pentium II 333 MHz que utiliza barramento de 100 MHz), a EDO RAM já está sendo substituída no mercado.
A SDRAM (Synchronous Dynamic RAM) já é considerada padrão com a chegada dos novos processadores. São módulos de memória DIMM (168 vias) que não necessitam do ciclo de "refresh". Trabalha com tempo de acesso de 10 ou 8ns, suporta uma frequência de barramento de 100 (memórias com tempo de acesso de 10ns) ou 125 MHz (quando possui tempo de acesso de 8ns) e é cerca de 15% mais veloz que a EDO RAM. As memórias com tecnologia SDRAM já são suportadas pelo chipset Intel Triton VX e os novos VIA 580VP, 590VP (para Pentium e 6x86) e 680VP (para Pentium PRO). Espera-se porém, que os PCs futuros trabalhem com barramento de 200 MHz ou mais rápido. Por isso, novas tecnologias de memória estão em desenvolvimento, tais como RDRAM e SLDRAM.
Conceito de Paridade
Para mantermos a integridade dos dados na memória, evitando que defeitos nesta prejudiquem o funcionamento do sistema, o chipset gera um bit de paridade para cada byte de dado escrito na memória (baseado no número de bits de valor 1).
A lógica de teste da paridade gera o bit de paridade conforme o byte armazenado no chip de memória fazendo a comparação deste bit posteriormente quando for lido qualquer byte da memória. Caso seja detectado um erro, o sistema travará gerando uma NMI (interrupção sem possibilidade de uso do equipamento). Veja tabela de exemplos:
Byte Bit de paridade 00001111 0 00000111 1 01010101 0 10101100 0 11010101 1 00110100 1
Na maioria das BIOS temos uma opção que habilita/desabilita esse teste de paridade. Sempre devemos deixá-lo habilitado!
Memória Cache secundária (level 2 cache)
Praticamente todas as placas possuem um cache memory. Nos 486 e Pentium este cache pode variar entre 128 KB e 2 MB (geralmente 256KB ou 512KB).
O cache L2 é um conjunto de chips de acesso rápido instalados na placa mãe, ou seja, externo ao processador. A memória principal do computador denominada DRAM é bem mais lenta que a memória cache secundária SRAM (Static Random Access Memory), que tem tempos de acesso de até 12 ns, mas em compensação é bem mais cara.
Assim o cache reduz sensivelmente a velocidade de acesso médio a memória principal armazenando as mais requisitadas instruções e dados. A efetividade do cache está relacionada com o seu tamanho, largura do byte, algorítimo de substituição de dados, esquema de mapeamento e do tipo do programa em execução.
Não é à toa que a tecnologia de cache está presente tanto em winchesters, processadores e em muitas outras placas. Nos processadores, encontramos a memória cache primária (level 1 cache), com 8 KB de dados nos 486, 16 KB nos Pentium e 32 KB nos chips com tecnologia MMX.
A construção das memórias cache segue princípios de construção totalmente diferentes das memórias comuns. Utilizam elementos lógicos compostos basicamente de transistores chamados flip-flops.
- Controlador da CPU/CACHE/DRAM
- Gerenciador de dados
- Controlador de periféricos
Devido à complexidade das motherboards atuais, da sofisticação dos sistemas operacionais e do crescente aumento do clock (chegando a 100 MHz em chips CISC), o chipset é, com certeza, o conjunto de CIs (circuitos integrados) mais importantes do microcomputador. Fazendo uma analogia com uma orquestra, enquanto o processador é o maestro, o chipset seria o resto!
Dos vários projetos de chipsets os mais conhecidos são os da OPTI, ELITE, UMC, PC Chips, VLSI e muitos outros.
Atualmente, a empresa lider na produção de chipset é a Intel. O mais usado no momento, para a linha Pentium, é o 430VX (conhecido como Triton 2).
Controladores de Vídeo
As placas de vídeo dividem-se em comuns, aceleradoras e co-processadas, em ordem de performance. As comuns tem como principais componentes um RAMDAC (Conversor Analógico- Digital) e o seu chipset (Trident, OAK, Cirrus Logic, etc.). As aceleradoras geralmente são placas com barramentos que permitem melhor performance na transferência de dados e as co-processadas tem um microprocessador dedicado para a parte de vídeo deixando o processador principal livre.
A frequência de varredura do monitor é controlado pela placa de vídeo. Enquanto um televisor utiliza a frequência de 60 Hz, as placas de vídeo normalmente redesenham a tela 70 vezes por segundo (70 Hz), apesar da VESA (Video Eletronics Standards Association) recomendar um mínimo de 85 Hz. Abaixo disso, o monitor poderá causar problemas oculares aos usuários. Algumas placas mais novas já utilizam uma frequência de mais de 120 Hz.
A máxima resolução e o número máximo de cores que aparecerá no monitor depende também da placa de vídeo (desde que o monitor seja capaz de exibí-las). A memória RAM da placa (denominada memória de vídeo) guarda as informações de vídeo a serem processadas. Podem ser do tipo DRAM e VRAM. A VRAM é mais rápida por ter um tempo de refresh (regravação constante da memória) curto. É o tamanho da memória de vídeo que determina a resolução máxima combinada ao número de cores que podem ser utilizadas por vez. Veja a tabela abaixo (resolução x quantidade de memória x número de cores):
Resolução (^) SVGA 1MB SVGA 2MB SVGA 4MB SVGA 8MB
640x480 16 M^ 16 M^ 16 M^ 16 M 800x600 64 K 16 M 16 M 16 M 1024x768 256 64 K 16 M 16 M 1280x1024 16 256 16 M 16 M 1600x1200 - 256 64 K 16 M 1800x1440 - 16 256 16 M
Atualmente, qualquer monitor SuperVGA pode exibir 16,7 milhões de cores.
Para quem usa o micro com aplicativos tais como editores de texto, planilhas, etc., uma placa com 1 MB de memória atende perfeitamente as necessidades. Porém, se você pretende trabalhar com aplicativos gráficos, tais como imagens 3D, arquivos AVI, edição de imagens, é recomendável pensar em 2 MB, se possivel 4 MB. No mercado, as placas controladoras de vídeo são do padrão PCI. Algumas apresentam slots de memória livres para expansão futura.
AGP (Accelerated Graphics Port)
O AGP é uma interface desenvolvida para gráficos de alta performance (especialmente gráficos 3D). Ao invés de usar o barramento PCI para dados gráficos, o AGP introduz um canal ponto-a-
ponto dedicado para que a controladora gráfica possa acessar diretamente a memória principal. O canal AGP é de 32 bits e trabalha a 66 MHz, mas utiliza técnicas de duplicação de clock para uma velocidade efetiva de 133 MHz. Isto proporciona uma largura de banda de 533 MB por segundo. Além disso, permite que texturas 3D sejam armazenadas na memória principal ao invés da memória de vídeo. Assim consegue dispor de uma quantidade maior de memória sem encarecer demais a placa de vídeo.
O padrão possui 2 importantes requisitos de sistema:
9 microprocessador deve ser equipado com um slot AGP (disponível apenas nos Pentium II) ou a placa mãe deve ter um sistema gráfico AGP integrado.
9 sistema operacional deve ser o Windows 95 versão OSR 2.1 ou superior.
Controladores de Drive e Winchester
Esta placa é a que controla o acesso a drives e winchesters. A IDE pode trabalhar no mesmo micro junto com outro tipo de controladora sendo esta na verdade apenas uma interface entre a winchester e a placa-mãe.
Essas placas denominadas SUPER-IDE ou MULTI-IDE contém geralmente 2 saídas seriais, 1 saída paralela e 1 saída para joystick (para jogos).
Teclado
É a inteface entre o microcomputador e o usuário. Nos teclados mais antigos existe uma chave que seleciona teclado para AT ou XT. Os PCs do tipo 286, 386SX, 386DX, 486SX e 486DX são todos do tipo AT.
Existem dois tipos básicos de teclados: captativos e o de contato. No primeiro tipo toda vez que uma tecla é pressionada forma-se uma capacitância e há a modificação do sinal (corrente elétrica) detectada. No de contato existe realmente o contato em duas partes de metal permitindo ou não a passagem da corrente elétrica.
Em todo teclado existe um microprocessador que fica "procurando" todas as teclas para verificar qual foi pressionada. Através de um circuito tipo matriz esta tecla gera um código de varredura (Scan Code) e este é enviado para o BIOS da motherboard que faz o reconhecimento da tecla através de uma tabela.
Gabinetes
Diferentemente de outros eletrodomésticos que utilizam fontes lineares, os microcomputadores utilizam fontes chaveadas pois estas permitem uma substancial redução de tamanho e são mais eficientes.
A potência da fonte deve ser compatível com o tipo de micro a ser montado e com seus periféricos. Estas variam de 180VA a 300VA (VA Volt-Ampere).
O dimensionamento de uma fonte para um microcomputador depende da quantidade de periféricos, e consequentemente das placas que serão ligadas no barramento de expansão. Sempre nesses casos devemos escolher uma fonte onde não se utilize mais de 2/3 da sua potência nominal.
Winchesters mais antigas consomem bastante energia e alguns processadores atuais (como o Pentium em 5v) podem dissipar até 15W.
As tensões geradas por uma fonte chaveada para microcomputadores são 5VDC, 12VDC, -12VDC e -5VDC.
Além desses, existe um sinal de +5VDC gerado pela fonte denominado POWER GOOD. Este tem como função indicar à placa-mãe o perfeito funcionamento da fonte e a partir deste, o chipset gera sinais de RESET para todos CIs da placa. Tudo depende do bom funcionamento da fonte.
MONTAGEM
Etapas da Montagem
Devemos seguir os seguintes passos para a montagem:
9 Abertura do gabinete 9 Colocação das memórias na motherboard. 9 Colocação da motherboard no gabinete. 9 Ligação da alimentação da motherboard pelo cabo de força. 9 Fixação dos drives e winchester. 9 Colocação das placas nos slots (VIDEO E MULTI-IDE). 9 Ligação da alimentação dos drives e winchester. 9 Ligação dos cabos de Super-IDE. 9 Ligação dos fios do gabinete e Motherboard. 9 Preparação do display. 9 Setup e teste da máquina.
Abertura do Gabinete
Desparafusar a tampa do gabinete. Liberar os fios do painel frontal e prepará-lo para receber a Motherboard. Identificar cada fio que parte do painel frontal do gabinete, que são: Chave ligada/desliga teclado. Turbo Switch (teclas liga/desliga Turbo). Turbo Led (indicador de turbo acionado). Reset (tecla de "reset" da máquina). Power Led (indicador de máquina ligada/desligada). Alto-falante (speaker).
Colocação das Memórias na Motherboard
Os pentes de memória se diferenciam pela capacidade de armazenamento (1MB, 2MB, 4MB, 8MB, 16MB, 32MB, 64MB), tipo de tecnologia (EDO, FPM, etc. - ver Memória RAM), velocidade de acesso (70, 60 ou 50ns) e formato (SIMM é o mais comum).
Nas motherboards tipo Pentium, são utilizados 2 bancos de memória (denominados 0 e 1), cada banco com 2 slots. Não devemos misturar pentes com capacidades diferentes no mesmo banco de memória. Por ser um processador de 64 bits, o Pentium não permite que um banco de memória esteja parcialmente preenchido, ou seja, um slot ocupado e outro livre (isto no caso de slots SIMM por armazenar dados a 32 bits). Nada impede que se use o banco 1 deixando livre o banco 0.
Algumas placas-mãe já possuem um slot DIMM (de 64 bits) além dos 4 slots SIMM. Neste caso, esse slot pertence ao banco 0 de memória, já que a memória DIMM utiliza o mesmo caminho de acesso da memória SIMM. Com isso, se o slot DIMM for utilizado, o banco 0 da memória SIMM deverá estar vazio.
Como regra geral, não deve-se usar módulos de memória com diferentes velocidades (tempo de acesso). Pode-se conferir o tempo de acesso do módulo de memória através das inscrições nos chips (algo como -60 e -70, -06 e -07 ou -6 e -7). Sobre o tipo de tecnologia (ver Memória RAM), consulte o manual da placa-mãe. Normalmente, pode-se utilizar diferentes tipos de memória em bancos diferentes, mas não no mesmo banco.
As placas (ou módulos) de memórias são colocadas nos slots apropriados. Veja a tabela de exemplos abaixo (os números se referem a capacidade dos módulos de memória em megabytes vezes o número de módulos em cada banco):
Banco 0 (SIMM) Banco 1 (SIMM) Banco 0 (DIMM) Total de RAM 4 x 2 - - 8 4 x 2 2 x 2 - 12 4 x 2 4 x 2 - 16 8 x 2 - - 16 8 x 2 4 x 2 - 24 8 x 2 8 x 2 - 32 16 x 2 - - 32 16 x 2 4 x 2 - 40 16 x 2 8 x 2 - 48 16 x 2 16 x 2 - 64 64 x 2 64 x 2 - 256
- 4 x 2 4 12
- 8 x 2 8 24
- 32 x 2 64 128
Antigamente tínhamos vários tipos de encapsulamento (formato do módulo) para as memória (DIP, SIPP, SIMM e DIMM).
Hoje em dia os dois primeiros estão em desuso nos microcomputadores destacando-se somente o tipo SIMM (32 bits – 72 vias) que se encaixam diretamente à placa-mãe. O modelo DIMM (64 bits
- 168 vias) ainda é pouco usado em PCs mas é comum em Mac's.
O lado chanfrado indica o número 1 do pente. Ele dever ser colocado cuidadosamente no banco de memórias. O pente só encaixa de uma maneira. Tome cuidado para não força-los, pois, pode-se quebrar os suportes laterais de encaixe. Lembre-se também da eletricidade estática mantendo-as em invólucros anti-estáticos até o momento da instalação e tocando numa parte de metal sem pintura e que esteja aterrada. É o maior inimigo das memórias!
Alimentação da Motherboard
Os conectores dos fios de alimentação da motherboard são diferentes dos demais.
São dois conectores que unidos tem 9 pinos e fios pretos (terra ou GND) devem sempre juntos e no meio do conector. O fio vermelho e azul nos extremos.
As tensões nestes fios devem ser as seguintes:
Fio Vermelho 5VDC Fio Branco -5VDC Fio Amarelo 12VDC Fio Marrom -12VDC Fio Preto Terra OU GND
Fixação dos Drives e Winchester
Os drives e winchester são fixados por parafusos nas suas laterais. Cada um tem seu lugar definido no gabinete e devemos ter muito cuidado para não fixar o winchester com parafusos que possam
As placas multi-IDE têm a possibilidade de configurar as saídas seriais e paralelas e suas interrupções (ver manual das placas), habilitar ou não a saída de jogo, etc.
Devemos também ter este mesmo cuidado na instalação de placas tipo: FAX-Modem, controladora SCSI, placas de som e vídeo, placas de rede-local, etc. A princípio, qualquer placa para micros PC tem que ter uma interrupção e endereçamento diferente das demais placas! O barramento ISA não permite o compartilhamento de interrupções, ou seja, duas ou mais placas utilizando a mesma IRQ, como o padrão MCA e EISA.
Alimentação dos Drives e Winchester
Os soquetes de alimentação dos drives e winchester só se encaixam de uma única maneira. Pode ser utilizado qualquer soquete.
Apenas os Drives de 1.44MB 3½" utilizam um soquete menor.
Todos os conectores da fonte são chamados, tendo apenas uma possibilidade de encaixá-los nos periféricos.
Ligação dos Cabos do HD IDE
Os cabos de dados e sinais de controle dos drives têm uma tarja vermelha em um dos lados. Esta tarja vermelha deve ser ligada sempre onde estiver indicado o número "1" nas placas ou uma outra marcação nos drives. Os cabos dos winchester tipo IDE são mais largos (40 pinos) e o SCSI tem 50 pinos. Na controladora está indicado o soquete do winchester e do drive.
Quando utilizarmos dois winchesters devemos configurar um como "MASTER" (principal) e o outro como "SLAVE". Isso é feito através do jumper, com o auxílio do manual dos HDs ou uma etiqueta explicativa no próprio gabinete do disco. Nos winchester tipo IDE o lado vermelho do cabo geralmente fica do mesmo lado do soquete de alimentação do HD. O próximo passo é conectar um cabo alimentador de energia.
Preparação dos HDs ou Winchesters
Depois do disco (ou discos) estar fisicamente instalado, entre no Setup do micro. Acione a opção "IDE HDD Auto Detection".
O Setup reconhecerá o tipo de seu disco, que ocupará a posição de Primary Master (ou Slave caso seja o 2º disco). Salve a configuração.
Agora, no prompt do DOS (se você estiver instalando o primeiro HD, terá de ter uma cópia dos arquivos de sistema, do Format e do FDisk em disquete), rode o programa FDisk para criar as partições do disco (mais detalhes em Hard Disk ou Winchester).
Ao entrar no programa:
9 Alterar a Unidade de Disco Fixo Atual. A numeração depende da unidade física a ser particionada. Caso seja o primeiro disco, use 1. Se for o segundo, use 2. 9 Criar Partição do DOS (mesmo se você utiliza o Windows 95). 9 Criar Partição Primária. Item obrigatório já que o disco ainda não tem partições. 9 Utilizar tamanho máximo disponível? Responda sim a pergunta. Entre com o tamanho em MB ou percentual do espaço em disco para criar a partição. Em caso de dúvida, utilize 100%. Leve em conta que em FAT16, uma partição não pode ser maior que 2 GB.
Após completado o processo, reinicie o computador.
Volte ao FDisk e selecione a opção Exibir Informações de Partição para conferir se obteve sucesso.
Para instalar outra partição de outro disco, escolha a opção Alterar a unidade de disco fixo atual e preencha com a numeração apropriada. Se a partição a ser criada for do mesmo disco (da mesma unidade física), não execute esse passo.
Volte a tela principal e selecione a opção Criar Partição de DOS.
Caso queira criar a partição primária de outro disco, use a opção Criar Partição Primária. Se for criar outra partição para uma mesma unidade física, ative a opção Criar Partição Estendida. Siga os passos anteriores.
Para terminar, formate cada partição usando o comando Format. Seus discos estarão prontos para receber dados.
Interfaces de Winchesters
Os tipos de HD mais comuns são: EIDE e SCSI. Os tipos de EIDE são os mais simples (mais limitados) e mais utilizados (mais baratos). O padrão SCSI é o mais utilizado em servidores de rede e sistemas com grande acesso a winchester necessitando porém de uma placa específica e podendo controlar até 7 periféricos diferentes (scanners, CD-ROMs, Hard-disk).
Podemos utilizar esta placa em conjunto com a IDE e no Setup da máquina não indicamos a existência do HD SCSI pois a placa tem BIOS própria. Cada periférico SCSI tem um identificador que vai de 1 até 7 configurado por jumpers no dispositivo e não podemos ter dois dispositivos com o mesmo identificador.
A interface EIDE tem um canal primário e um secundário. Cada canal pode conectar a 2 acessórios. Em um canal EIDE, os 2 acessórios revezam no controle do barramento. Se existir um HD e um CD-ROM no mesmo canal, o HD terá de esperar enquanto a requisição do CD-ROM não tiver terminado. Como o CD-ROM é relativamente lento em relação ao HD, há uma redução na performance. Deve-se portanto conectar o CD-ROM no canal secundário e o HD no canal primário. Os novos drives CD-R (gravadores de CD-ROM) já estão adotando a interface EIDE para sua ligação com o sistema. Os CD-R mais antigos utilizam interface SCSI.
Hoje em dia nenhum winchester necessita de programas de "parqueamento" das cabeças. Todas incorporam esse recurso ao se desligar o equipamento.
Alguns tipos de winchesters ainda utilizadas e com interfaces mais antigas, ST-506 e ESDI estão fora de uso devido a algumas limitações técnicas impedindo o seu desenvolvimento. O padrão ST 506 só permite hard-disk com no máximo 140MB e a ESDI também não tornou-se um padrão de mercado.
Ligação dos Fios do Gabinete à Motherboard
Identificado os fios do gabinete, devemos ligá-los:
(+) indica existência de polaridade! Turbo Led (dois pinos fio vermelho ou amarelo +). Turbo Switch (dois pinos sem polaridade). Reset (idem). Keylock e Power Led Conector (5 pinos)
- pino 1 - Led Power (+) (ligar fio Power Led no 1 e 3).
- pino 2 - Não usado.
- pino 3 - Terra.
- pino 4 - Inibe teclado (ligar fio da chave do teclado no 4 e 5).
- pino 5 - Terra. Speaker Conector (4 pinos)
- pino 1 - Terra (ligar fio do falante no 1 e 4)
- pino 2 - Não usado
- pino 3 - Não usado
- pino 4 - 5VDC
Preparação do Display
LIGANDO O EQUIPAMENTO E VERIFICANDO O FUNCIONAMENTO
Instalação
O microcomputador é composto basicamente de um monitor, o gabinete e um teclado. Os seguintes passos devem ser tomados para a instalação do equipamento:
- Retirar o gabinete, monitor e teclado de suas respectivas embalagens verificando a integridade destas. Muito cuidado com o gabinete, pois se ele contiver um winchester (HD) deve-se ao máximo evitar choques e outros danos. O HD é um mecanismo de precisão e muito sensível.
- No painel traseiro do gabinete temos as seguintes saída (em geral):
9 Saídas paralelas (LPT1 e LPT2) em micros com monitores CGA. 9 Saídas seriais (COM1 e COM2). Podemos ter com os conectores DB9 (9 pinos) ou DB (25 pinos). 9 Saída de game para joystick. 9 Saída de vídeo (CGA / VGA / SVGA). 9 Plug fêmea para conexão do teclado. 9 Tomada de força (fêmea) para ligação do monitor (junto com a fonte). 9 Tomada de força (macho) para cabo de força tripolar. 9 Saídas diversas se houverem placas opcionais.
- Conectar o teclado ao plug atrás do gabinete. Em alguns gabinetes este plug poderá estar na parte frontal.
- Conecte o cabo lógico (cabo de sinal do monitor) a saída de vídeo do computador. Estes conectores tem uma forma trapezoidal que só encaixa de uma única maneira.
- Ligar o monitor (cabo de força) na tomada junto a fonte do gabinete. Caso as tomadas sejam diferentes o monitor poderá ser conectado diretamente a outra fonte que alimenta o microcomputador (muito aconselhável ter um estabilizador de voltagem).
- Verificar se a tensão da rede é a mesma do microcomputador. É muito importante a utilização de um estabilizador ou uma proteção para o equipamento. Evite ligá-lo diretamente a rede elétrica e certifique-se que esta rede elétrica esteja devidamente alterada.
- Conectar o cabo de força do gabinete a energia elétrica. Os dois terminais deste cabo também só se encaixam de uma única maneira.
Após a instalação, se possível, medir com um multímetro as tensões AC na tomada tripolar entre TERRA e NEUTRO (110VAC) devemos ter quase 0VDC; entre TERRA e FASE praticamente os 110VAC.
Caso a tensão TERRA - NEUTRO seja maior que 3VAC o terra não está instalado.
Obviamente em apartamentos essa providência será muito difícil de se realizar. Informe-se então sobre a existência de um TERRA geral do edifício.
Teste Inicial ao Ligar
Quando o computador é ligado, a CPU passa a realizar vários testes para verificar se tudo está OK. Estas rotinas de verificação (programas) estão armazenadas na BIOS. Se algo estiver errado a CPU nos informará com diferentes tipos de beeps. O tipo do beep dependerá da BIOS que estiver na motherboard. Este procedimento é chamado de POST (POWER ON SELF TEST). Descrição passo a passo deste teste:
a) Quando o computador é ligado a CPU passa a rodar um programa armazenado permanentemente num determinado endereço o qual aponta para a BIOS (Basic Input/Output System) em ROM. b) A CPU envia um sinal ao BUS de dados para certificar se tudo está funcionando.
c) É o teste das memórias e aparece um contador no monitor. d) A CPU checa se o teclado está conectado e verifica se nenhuma tecla foi pressionada. e) É enviado um sinal através do BUS de dados para verificar quais os tipos de drives estão disponíveis. f) Logo após o micro está pronto para iniciar o BOOT.
No caso da BIOS ser AMI, teremos sinais sonoros caso ocorra algum problema descrito na tabela abaixo:
Beeps Indicativos de erros (FATAIS) 1 Falha no refresh da memória RAM 2 Erro de paridade na memória RAM 3 Falha na memória base 64KB ou CMOS 4 Falha no timer 5 Falha no processador 6 Falha no sinal Gate A20 (determina a entrada do processador no modo de execução protegido) 7 Erro de inicialização do processador por gerar uma exceção de interrupção 8 Erro de leitura/escrita na placa de vídeo 9 Erro no bit de checksum da ROM BIOS 10 Erro no registrador "shutdown" para CMOS 11 Erro no pente ou nos chips de memória cache
Os erros reportados pela BIOS na tabela são FATAIS, ou seja, o sistema não pode ser utilizado. Os dois erros abaixo independem do funcionamento do micro.
- 1 longo, 3 curto - Falha no teste de memória estendida
- 1 longo, 8 curto - Falha no teste do monitor
BOOT
Após o teste inicial do microcomputador (POST), entra o processo de BOOT do micro. Mas o que é esse tal de BOOT?
Para executar qualquer programa, antes de mais nada necessitamos carregar o sistema operacional desejado via disquetes ou pelo HD. O famoso BOOT nada mais é que uma verificação da BIOS do equipamento em busca de um programa que inicialize um sistema operacional. Este processo inicial está gravado na BIOS da motherboard onde existem as instruções básicas par ele começar a operar este programa e é lido pela CPU onde existe a instrução para leitura dos arquivos do sistema operacional (no MS DOS 6.2 são IO.SYS e o MSDOS.SYS) que estão gravados no primeiro setor do hard-disk ou do disquete colocado no drive A. Se um HD ou disquete estiverem com os primeiros setores danificados eles tornam-se inutilizáveis para carregar o sistema operacional.
No caso do MS DOS podemos dizer que um disquete ou hard-disk é BOOT-VEL quando ele contém os dois arquivos do sistema operacional já mencionados e mais um arquivo chamado COMMAND.COM. Este arquivo é lido e carregado na memória.
O arquivo COMMAND.COM está divido em 3 partes. A primeira parte contém instruções de entrada e saída. A segunda parte comandos internos dos sistema operacional, como por exemplo, DIR, COPY, etc... A terceira parte contém instruções para leitura de arquivos batch como o arquivo AUTOEXEC.BAT.
Outro arquivo chamado CONFIG.SYS irá configurar a maneira como o computador irá trabalhar com alguns parâmetros (FILES BUFFERS, drives virtuais, CD-ROM, gerenciadores de memória, etc).
