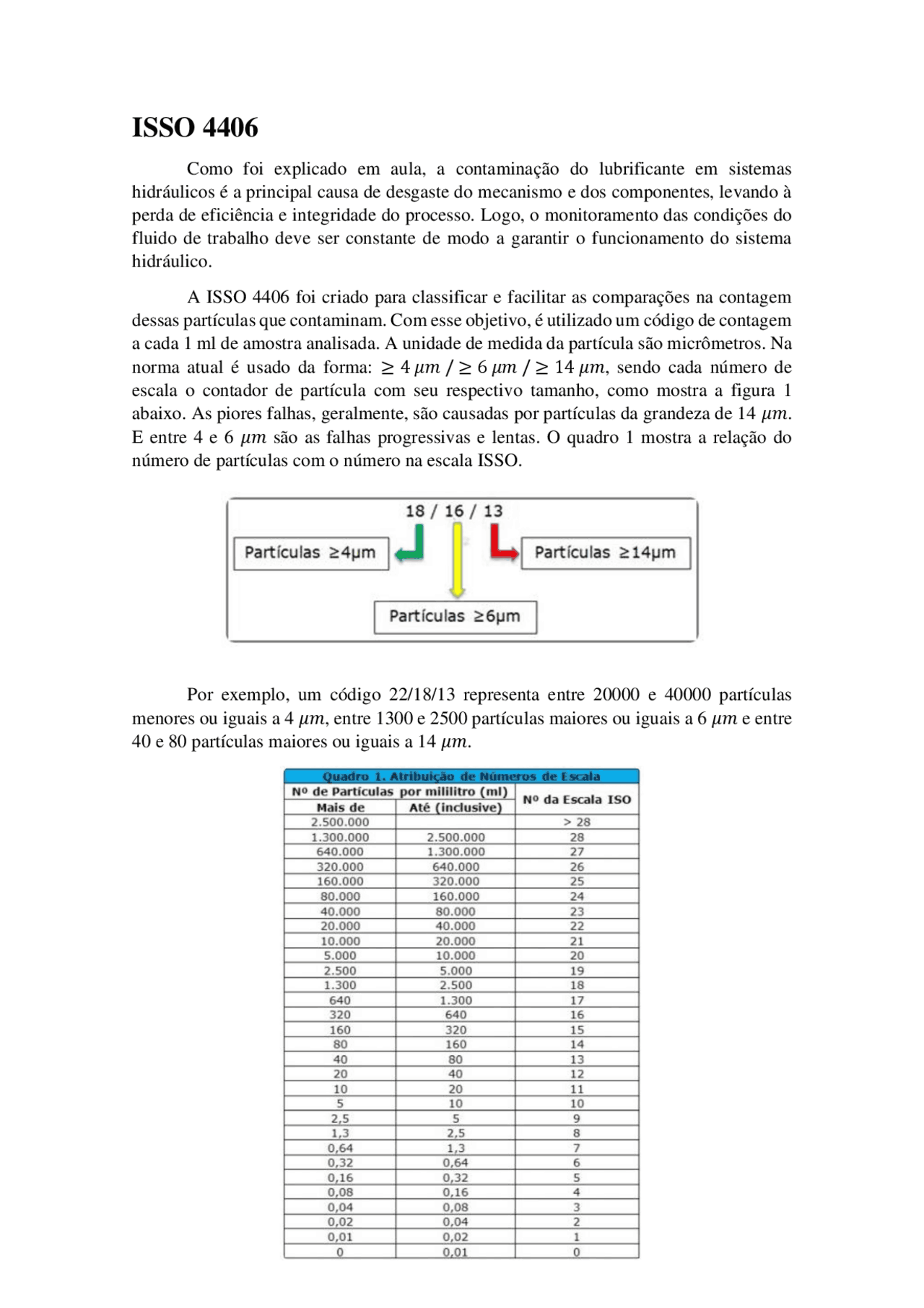

ISSO 4406
Como foi explicado em aula, a contaminação do lubrificante em sistemas
hidráulicos é a principal causa de desgaste do mecanismo e dos componentes, levando à
perda de eficiência e integridade do processo. Logo, o monitoramento das condições do
fluido de trabalho deve ser constante de modo a garantir o funcionamento do sistema
hidráulico.
A ISSO 4406 foi criado para classificar e facilitar as comparações na contagem
dessas partículas que contaminam. Com esse objetivo, é utilizado um código de contagem
a cada 1 ml de amostra analisada. A unidade de medida da partícula são micrômetros. Na
norma atual é usado da forma: ≥ 4 𝜇𝑚 / ≥ 6 𝜇𝑚 / ≥ 14 𝜇𝑚, sendo cada número de
escala o contador de partícula com seu respectivo tamanho, como mostra a figura 1
abaixo. As piores falhas, geralmente, são causadas por partículas da grandeza de 14 𝜇𝑚.
E entre 4 e 6 𝜇𝑚 são as falhas progressivas e lentas. O quadro 1 mostra a relação do
número de partículas com o número na escala ISSO.
Por exemplo, um código 22/18/13 representa entre 20000 e 40000 partículas
menores ou iguais a 4 𝜇𝑚, entre 1300 e 2500 partículas maiores ou iguais a 6 𝜇𝑚 e entre
40 e 80 partículas maiores ou iguais a 14 𝜇𝑚.
