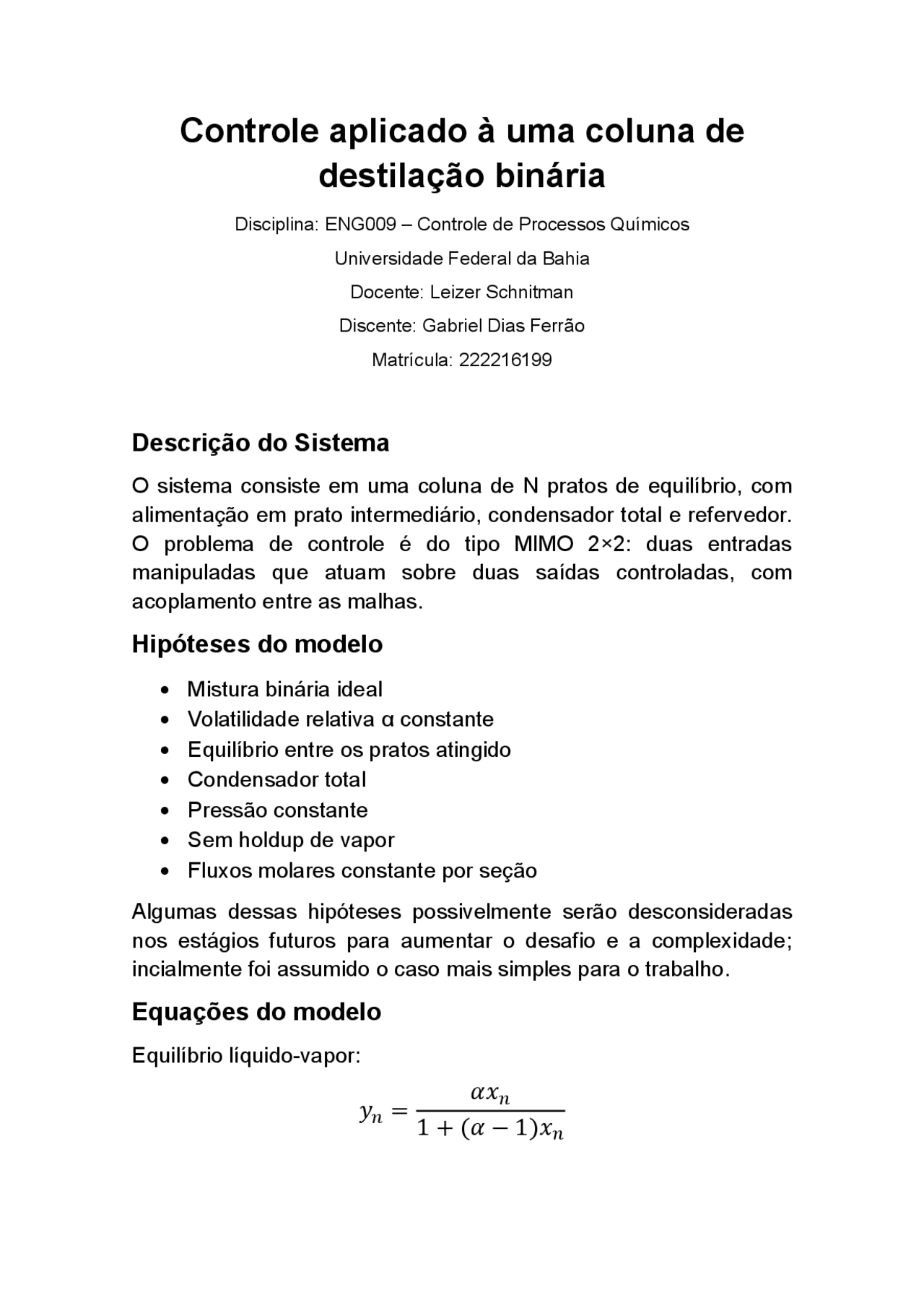

Controle aplicado à uma coluna de
destilação binária
Disciplina: ENG009 – Controle de Processos Químicos
Universidade Federal da Bahia
Docente: Leizer Schnitman
Discente: Gabriel Dias Ferrão
Matrícula: 222216199
Descrição do Sistema
O sistema consiste em uma coluna de N pratos de equilíbrio, com
alimentação em prato intermediário, condensador total e refervedor.
O problema de controle é do tipo MIMO 2×2: duas entradas
manipuladas que atuam sobre duas saídas controladas, com
acoplamento entre as malhas.
Hipóteses do modelo
• Mistura binária ideal
• Volatilidade relativa α constante
• Equilíbrio entre os pratos atingido
• Condensador total
• Pressão constante
• Sem holdup de vapor
• Fluxos molares constante por seção
Algumas dessas hipóteses possivelmente serão desconsideradas
nos estágios futuros para aumentar o desafio e a complexidade;
incialmente foi assumido o caso mais simples para o trabalho.
Equações do modelo
Equilíbrio líquido-vapor:
𝑦𝑛=𝛼𝑥𝑛
1 + (𝛼 − 1)𝑥𝑛
