Tutorial passo a passo de como montar uma peça
Tipologia: Manuais, Projetos, Pesquisas
1 / 7
Esta página não é visível na pré-visualização
Não perca as partes importantes!

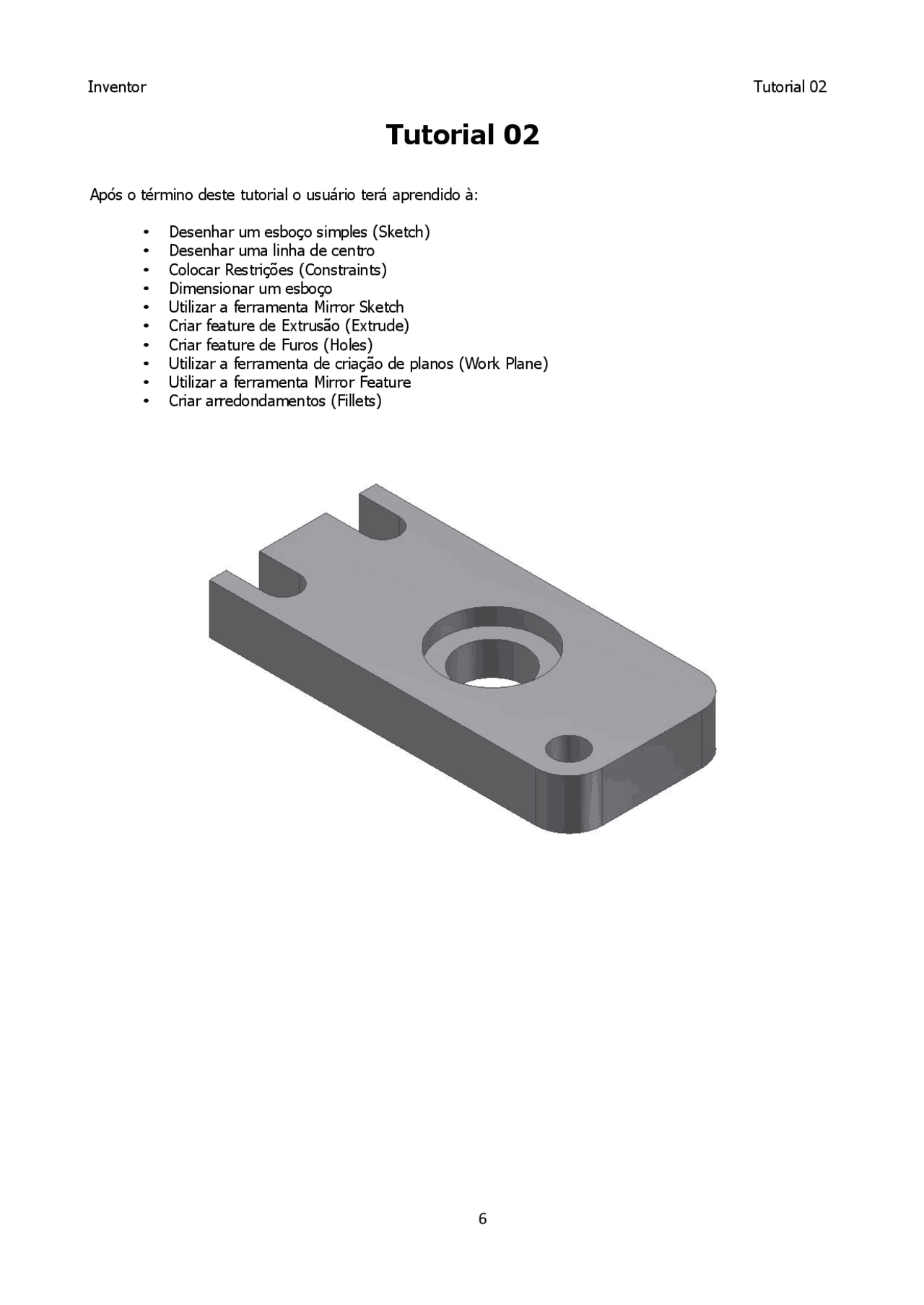

Após o término deste tutorial o usuário terá aprendido à:
1 – Inicie um novo arquivo IPT utilizando como template “Standard.IPT”.
2 - Desenhe a sketch (esboço) abaixo. Note que, na medida em que a Sketch é desenhada, automaticamente o Inventor adiciona algumas restrições geométricas.
adicionar a restrição pressione a tecla ESC para sair do comando.
4 – Pressione o botão direito do mouse e escolha a opção “Show All Constraints”, o software exibirá todas as restrições geométricas (constraints) dos objetos. Para exibir somente as restrições de um determinado
objeto, clique no botão “Show Constraints” ( ) e selecione o objeto desejado. Para deletar uma restrição indesejada, clique sobre a restrição com o botão esquerdo do mouse e com o botão direito do mouse escolha a opção “Delete”. Para ocultar as restrições, clique com o botão esquerdo do mouse e escolha “Hide All Constraints”.
Note que diversas restrições foram adicionadas automaticamente, verifique se todas as restrições
necessárias existem: linhas horizontais ( ), linhas verticais ( ), tangências ( ) entre o arco e as duas
linhas horizontais e finalmente a restrição de colinear ( ).
Com o botão “Profile” pressionado, selecione os dois lados da geometria, como esta será a primeira extrusão, você só poderá utilizar a opção “Join”. No campo “Extents” selecione a opção “Distance” e entre com um valor de 15 mm. Clique no botão OK para concluir o comando.
9 – Uma “Sketch” ou Extrude pode ser editado a qualquer momento. Para editar o “extrude”, selecione o “extrude1” no “browser” e então clique com o botão direito do mouse e selecione a opção “Edit Feature”, a caixa de diálogo “Extrude” reaparece. Para editar a “Sketch”, clique no “+” ao lado do “extrude1”, então selecione a “sketch1” e pressione o botão direito do mouse, então selecione “Edit Sketch”. Com isto, pode-se alterar as dimensões do esboço ou até mesmo a sua forma. Depois de editar a “Sketch”, clique com o botão direito e selecione “Finish Sketch”.
10 – Após concluída a extrusão, clique no botão “2D Sketch” ( ) e selecione a face superior do modelo. Para acessar o comando “New Sketch”, pode-se também clicar sobre a face e selecionar a opção Create Sketch.
11 - Utilizando o comando “Point Hole Center” ( ), crie um ponto na face e dimensione conforme indicado abaixo (48mm e 25mm). Utilizaremos esse ponto para posicionar um furo. Selecione o botão Finish Sketch
( ) para finalizar a “Sketch”.
12 - Selecione o comando “Hole” ( ), e configure o quadro de diálogo conforme figura abaixo.
13 - Através do comando “Fillet” ( ) na barra de ferramentas “Part Features”, crie arredondamentos de 10 mm nas 2 arestas conforme figura abaixo.
17 - Selecione a ferramenta “Mirror Feature” ( ) na barra de ferramentas “Features”, será mostrado o quadro de diálogo “Mirror Pattern”. Selecione o furo, depois selecione a seta “Mirror Plane” e indique o plano. Pressione Ok.
18 - Desligue a visibilidade do plano, selecione o “Work Plane“ no browser e então clique com o botão direito e desligue “Visibility”.
PRONTO! Nosso tutorial está concluído.....
Salve o arquivo como TUTORIAL 02.ipt
