Índice: 0

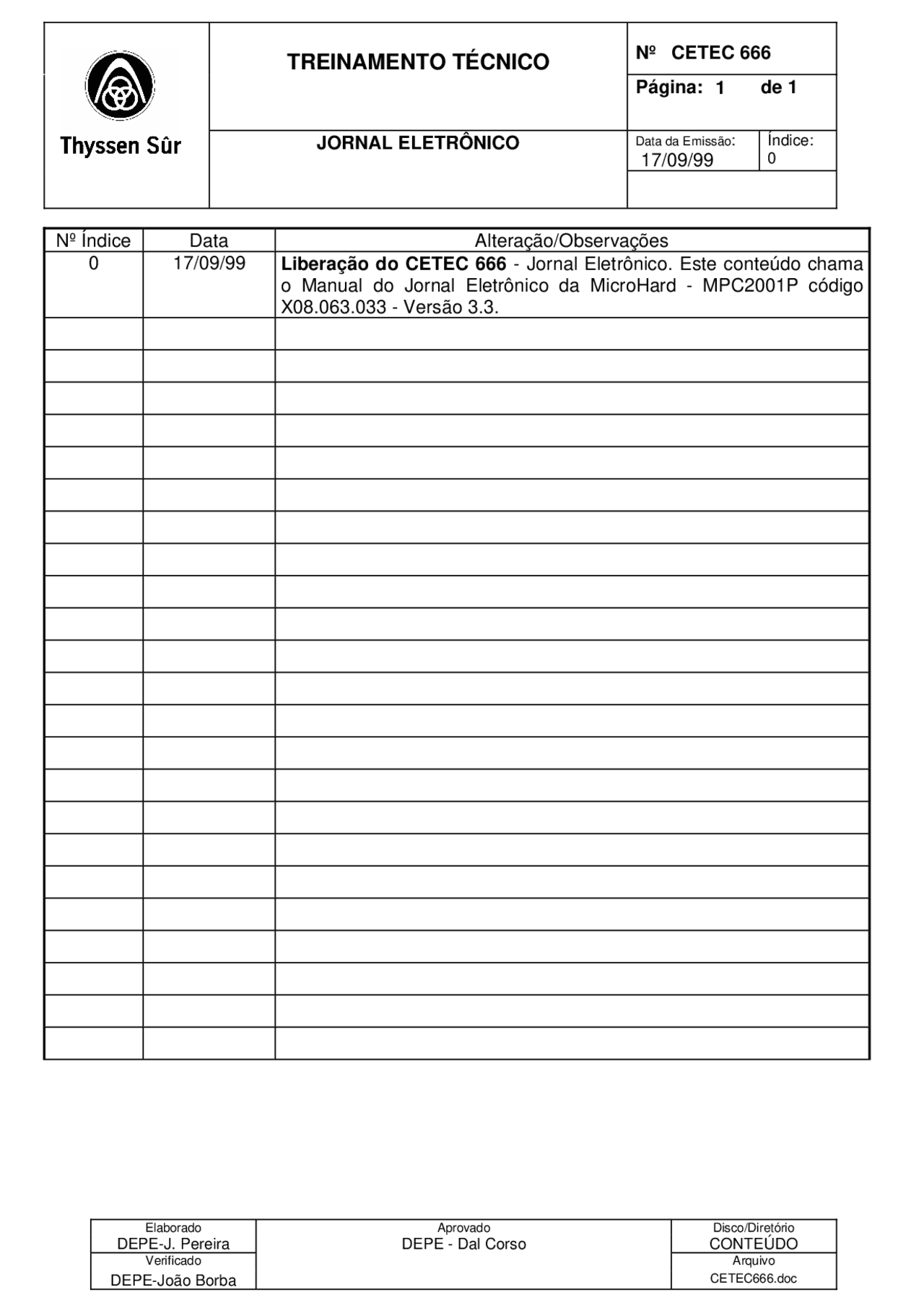

Elaborado Aprovado Disco/Diretório DEPE-J. Pereira DEPE - Dal Corso CONTEÚDO Verificado Arquivo DEPE-João Borba CETEC666.doc
Você acaba de adquirir um painel digital tipo jornal eletrônico de altíssima qualidade e utilidade.
Trata-se de um equipamento muito versátil que pode ser usado em qualquer tipo de negócio para vender o seu produto ou a sua idéia da maneira mais criativa possível.
O Software de edição, que você recebeu em disquete, lhe possibilita interagir de uma forma mais rápida e dinâmica com o jornal eletrônico, facilitando sua programação através da porta de comunicação serial de um computador com Windows 95 instalado.
O módulo MPC2001 tem a função de mostrar mensagens dentro da cabine do elevador. A área destinada a textos permite a exibição simultânea de 16 caracteres modo paica em uma linha de texto. Para a exibição do texto podem ser utilizados diversos efeitos gráficos. A memória permite o armazenamento de até 30 textos de 500 caracteres cada. A programação dos textos é feita através de um teclado infravermelho. O módulo possui interface serial RS232 ou RS485 que possibilita a programação do módulo através de um microcomputador. O módulo possui ainda uma área destinada à apresentação da temperatura e hora atual. A leitura da temperatura é utilizada também para acionar um ventilador em dez níveis de velocidade com parâmetros de controle configuráveis.
Pressionando-se a tecla [F1] do teclado infravermelho aparecerá a seguinte tela de opções:
Rel – Acerto do relógio Tin – Ajuste de temperatura Rin – Ajuste de rotação inicial Rfin – Ajuste de rotação final
Permite realizar o ajuste do relógio interno do painel. Quando ativada, o dia da semana aparecerá piscando no canto esquerdo do painel, e o ajuste é feito pelas teclas [ ] e [ ] e ao chegar no dia correto, pressione a tecla [Enter].
QUI 12:45.
A partir daí a hora começará a piscar, e para ajustá-la, bem como o minuto e segundo a seguir, bastará apenas entrar o número correspondente pelo teclado numérico ( pressionando-se a tecla [2nd] simultaneamente com o número desejado ) seguido sempre pela tecla [Enter].
Exemplo: Ajustar o relógio para: Quinta-feira 12 horas 45 minutos e 10 segundos. [F1] [R] Através das teclas [ ] e [ ] ajustar para Quinta-Feira [Enter] [2nd] + [1] [2nd] + [2] [Enter] [2nd] + [4] [2nd] + [5] [Enter] [2nd] + [1] [2nd] + [0] [Enter]
Ajuste da Temperatura Inicial
Nesta opção podemos programar a temperatura de acionamento do ventilador.
Temp. Inicial: 21
Informe a temperatura inicial desejada para o acionamento do ventilador e confirme a escolha com [Enter].
Exemplo: Ajustar a temperatura para acionamento do ventilador para 21 °C. [F1] + [T] + [2] + [1] + [Enter]
Ajuste da Rotação Inicial
Nesta opção podemos programar a rotação mínima (inicial) do ventilador
Rot. Inicial: 01
Informe a rotação inicial desejada para o ventilador e confirme a escolha com [Enter].
Exemplo: Ajustar a rotação inicial do ventilador para 01. [F1] + [I] + [0] + [1] + [Enter]
Com isto aparecerá no painel um menu com 4 opções de programação:
Rd Ed Tm Op
Pressionando a tecla ‘ O ’ o painel irá informar a taxa de transmissão selecionada. Caso não esteja de acordo com a especificada na linha ou no programa, podemos altera-la por meio das teclas das teclas [ ] e [ ] e confirmada pela tecla [Enter].
Número = 01
Em seguida o painel nos informa o número dele na rede, caso não seja o número correto, basta entrar o novo número pelo teclado numérico seguido da tecla [Enter].
RS - 485
A última configuração a ser realizada é a do modo de transmissão, RS – 485 ou RS - 232. Caso não esteja de acordo com a especificada na linha ou no programa, podemos altera-la por meio das teclas das teclas [ ] e [ ] e confirmada pela tecla [Enter].
Para ajustar-se o controle de fluxo de ar, existem três maneiras para chamar-se a janela de edição. São elas:
Configurando o controle do fluxo de ar
Na barra de botões, o primeiro botão serve para ler o ajuste atual do controle de fluxo de ar do painel conectado e o segundo serve para enviar os novos parâmetros editados nesta janela. Após feitas as alterações e o envio delas para o painel, deve-se clicar no botão Sair ou usar as teclas de atalho Alt+S , simultaneamente.
Instalação
Os painéis de uso externo são normalmente fixados, nos devidos suportes, pelas empresas que produziram os
mesmos, e instalados por técnicos da Microhard.
Devido a facilidade de instalação e operação dos painéis internos , o próprio usuário poderá realizá-las. Para tanto, após desembalar o equipamento proceda da seguinte maneira :
Obs.: Quando existir mais de um painel conectados a mesma rede, certifique-se que não exista painéis com o mesmo número de habilitação.
Com seu teclado MicroHard, você poderá criar as mais diversas mensagens que mostrem e destacam seu produto ou sua empresa.
Para isto você dispõem de:
A programação via teclado é bem fácil, visto que, ela é auto-explicativa, o painel fará uma série de perguntas durante a programação que irá facilitar a criação de frases e mensagens.
Os caracteres que se encontram ao lado dos caracteres principais das teclas, e com cor diferentes, devem ser ativados pressionando-se a tecla [2nd] simultaneamente.
Após ter instalado o equipamento e tê-lo ligado, seu primeiro passo para iniciar uma atividade qualquer no painel, será pressionar a tecla [Esc].
Com isto aparecerá no painel um menu com 4 opções de programação:
Rd - Rodar (Executar) Ed - Editar Tm - Tempos Op - Opções
painel.
Esc Enter End
Gravar LIG/DES Home
Comand CorCarac Acento Espec
Caps F1 F2 Del
Espaço 2nd A! B?
C : D ; E , F.
G H I J %
K 1 L 2 M 3 N &
O 4 P 5 Q 6 R *
S 7 T 8 U 9 V +
W = X 0 Y / Z -
& = [2nd] + [N]
A seguir segue um exemplo, com a seqüência completa para programação do painel para visualização de um conjunto de funções e opções a serem escolhidas durante a programação do mesmo. Durante a leitura deste manual as opções estarão detalhadas para maior entendimento das mesmas.
Exemplo de uma programação qualquer:
1 - Tecle “Esc” ( o painel mostrará 4 opções Rd Ed Tm Op ) 2 - Tecle E ( para editar uma memória) 3 - Tecle M 4 - Utilizando a tecla “2nd” (tecla de segunda função) aperte a tecla “2nd”simultaneamente com a tecla do número da memória a programar. Ex. “2nd 1” 5 - Tecle “Enter” (aparecerá no painel “
Ao pressionar-mos a tecla [R] , veremos que o painel nos pede qual a memória que desejamos executar (Rodar). Para isto basta entrar-mos com o número da memória desejada. Para executarmos a memória 12, pôr exemplo, devemos executar os passos abaixo: 1 - tecla [Esc] 2 - tecla [R] 3 - tecla [2nd] + [1] 4 - tecla [2nd] + [2] 5 - tecla [Enter]
Ao ser pressionada a tecla [Enter] , o painel irá em seguida executar a memória 12.
Esta opção serve para podermos editar as memórias ou as áreas gráficas que estão na memória do painel. Ao pressionar-mos a tecla [E] , o painel nos mostra um novo menu , onde optaremos pôr [M] emória ou [G] ráfico.
É necessário informar ao painel qual a memória que se deseja editar, onde a partir daí aparecerá no visor a palavra ( INICIO ) indicando que o ponteiro de edição se encontra no início da memória.
A movimentação dentro do programa de edição de memória é feita através das teclas: Avança a memória em um caracter.
Acento:~?
Através das teclas e selecione o tipo de acento a ser utilizado pressionando a tecla [Enter] para o painel aceitar o acento, ou a tecla [Esc] para voltar ao modo de edição normal.
Em seguida aparecerá a pergunta de qual o caracter que deseja acentuar. Se for pressionado um caracter inválido, será inserido no texto, o caracter correspondente ao acento, do contrário aparecerá o caracter já acentuado.
Qual letra:?
Para Inserir um caracter especial em uma mensagem devemos posicionar o ponteiro de edição no lugar onde será inserido o caracter.
ESPECIAIS
Em seguida pressionar a tecla [Espec] , onde aparecerá um menu com os tipos de caracteres válidos.
Caracter: »
Através das teclas e selecione o tipo de caracter a ser utilizado, e pressionando a tecla [Enter] para o painel aceitar o caracter, ou a tecla [Esc] para voltar ao modo de edição normal.
A troca de cor e fontes durante a programação é feita através da tecla [Cor Carac] ,com ela você pode selecionar todas as 16 cores para painéis coloridos, ou dois tons de vermelho para painéis monocromáticos; e os tipos de fontes de caracteres contidos no painel.
É feita pressionando-se a tecla [Cor Carac] , onde, a partir daí irá aparecer no visor do painel uma janela com a cor padrão. Através das teclas e selecione a cor desejada, e pressione a tecla [Enter] para o painel aceitar a nova cor, caso contrario a tecla [Esc] irá fazer o painel voltar ao modo de edição normal.
( Cores A )
Para executar a seleção do tipo de fonte de caractere, é necessário pressionar simultaneamente as teclas [2nd] + [Cor Carac] , onde, a partir daí irá aparecer no visor do painel uma janela com o caractere padrão. Através das teclas e selecione a fonte de caractere desejada, e pressione a tecla [Enter] para o painel aceitar a nova fonte, caso contrario a tecla [Esc] irá fazer o painel voltar ao modo de edição normal.
( Cores A )
Caracter
Especial
O sistema de edição dos painéis Microhard, possuem uma característica própria referentes a utilização e proteção das memórias. Durante a alteração de um programa existente em uma determinada memória, esta mesma só será realizada quando for pressionada a tecla [Gravar] no final de sua programação ou alteração. Isto é, qualquer alteração ou programação de memória só será aceita se no final da mesma for pressionada a tecla [Gravar] , se isto não acontecer e a tecla [Esc] for pressionada, as alterações feitas nesta memória não serão aceitas, e o programa que existia antes será preservado.
Apagar um caracter
Se ocorreu um erro na digitação de uma frase ou uma mensagem é possível corrigi-lo a partir da tecla [Del]. Para isto posicione o ponteiro de edição sobre o caracter que deseja apagar, e pressione a tecla [Del].
PROGA
PROG
Para saber a quantidade de caracteres que foram inseridos em uma memória é preciso pressionar a tecla [F2].
Q.Mem.(0012)
É necessário informar ao painel qual a memória gráfica que se deseja editar (as memórias válidas são 0 à 29), onde a partir daí aparecerá no painel a área de programação de memórias gráficas:
C L Ap No
A movimentação dentro do programa de edição de gráficos é feita através das teclas: Avança o cursor piscando a direita. Avança o cursor piscando a esquerda. Avança o cursor piscando para cima. Avança o cursor piscando para baixo.
Para editar uma memória gráfica, o programador dispõem dos seguintes comandos abaixo:
[C] - Troca o atributo de cor.
Indica o número de caracteres inseridos na memória.
Permite realizar o ajuste do calendário interno do painel. Quando ativada, o dia do mês aparecerá piscando no canto esquerdo do painel, e o ajuste é feito pelo teclado numérico seguido da tela [Enter] que irá passar o ajuste para o mês e em seguida para o ano. O ajuste do calendário é bem similar o ajuste do relógio.
Esta opção permite que o programador possa desligar e ligar o painel automaticamente, deixando o painel ativo somente nas horas que lhe serão úteis. Ao ser ativada esta função, aparecerá no painel o primeiro horário a ser programado,
minuto começará a piscar, possibilitando o seu ajuste.
Liga: (07:30)
Ao terminar o ajuste do horário de ligar o painel, aparecerá em seguida a programação o horário de desligar. Para executar este ajuste, basta apenas proceder da mesma maneira do horário anterior.
Desl: (17:30)
Tendo terminado o ajuste dos dois horários, o painel irá perguntar se você deseja ativar o ciclo de ativação automático ou não. Responda esta pergunta através das teclas [s] ou [n].
Ativar (s/n)?
Esta opção permite ao operador ajustar a taxa de transmissão serial de seu painel bem como o seu número de
conexão na rede.
A seleção da taxa de transmissão é feita através das teclas [ ] e [ ] e confirmada pela tecla [Enter]. A seleção do número do painel na rede é realizada entrando o número pelo teclado numérico seguido da tecla
[Enter].
A última configuração a ser realizada é a do modo de transmissão, RS – 485 ou RS - 232. Caso não esteja de acordo com a especificada na linha ou no programa, podemos altera-la por meio das teclas das teclas [ ] e [ ] e confirmada pela tecla [Enter].
Após os passos acima o software de edição irá proceder sua instalação no computador e fará as iterações necessárias com o usuário a medida que for necessário.
O programa possui ajuda “on-line” para qualquer dúvida que existir durante a utilização do mesmo.
Este programa tem o objetivo de facilitar a programação do jornal eletrônico Microhard através de um sistema de Edição simples e acessível. O sistema possibilita a análise de erros de programação antes que eles sejam enviados ao painel, através do Simulador. Conforme descrito no capítulo anterior o programa é fundamentado em ambiente Windows 95 e possui ajuda “on-line” para qualquer consulta necessária. Nos capítulos a seguir estão comentadas algumas das tabelas e funções disponíveis do programa de edição que estão detalhadas na ajuda “on-line” do software de edição.
Visão geral do Explorer Microhard:
