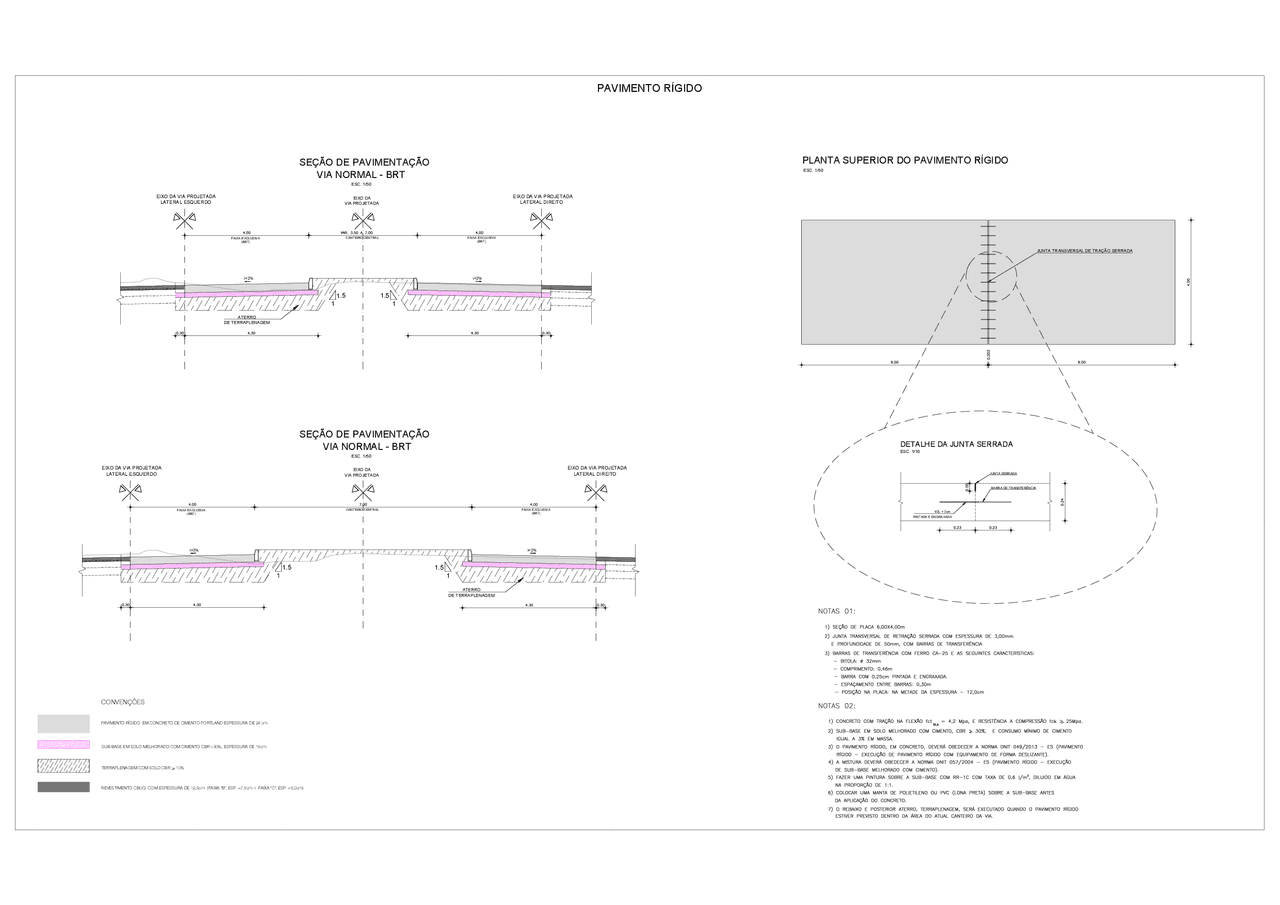

PLANTA SUPERIOR DO PAVIMENTO RÍGIDO
ESC. 1/50
JUNTA TRANSVERSAL DE TRAÇÃO SERRADA
JUNTA SERRADA
BARRA DE TRANSFERÊNCIA
1/2L + 2cm
PINTADA E ENGRAXADA
FAIXA EXCLUSIVACANTEIRO CENTRAL
FAIXA EXCLUSIVA
i=2%
EIXO DA
VIA PROJETADA
VIA NORMAL - BRT
i=2%
ESC. 1/50
1.5
1
1.5
1
SEÇÃO DE PAVIMENTAÇÃO
ATERRO
DE TERRAPLENAGEM
LATERAL ESQUERDO
EIXO DA VIA PROJETADA
LATERAL DIREITO
EIXO DA VIA PROJETADA
(BRT)
(BRT)
FAIXA EXCLUSIVACANTEIRO CENTRAL
FAIXA EXCLUSIVA
i=2%
EIXO DA
VIA PROJETADA
VIA NORMAL - BRT
i=2%
ESC. 1/50
1.5
1
1.5
1
SEÇÃO DE PAVIMENTAÇÃO
ATERRO
DE TERRAPLENAGEM
LATERAL ESQUERDO
EIXO DA VIA PROJETADA
LATERAL DIREITO
EIXO DA VIA PROJETADA
(BRT)
(BRT)
CONVENÇÕES
PAVIMENTO RÍGIDO EM CONCRETO DE CIMENTO PORTLAND ESPESSURA DE 24 cm
PAVIMENTO RÍGIDO
DETALHE DA JUNTA SERRADA
ESC. 1/10
TERRAPLENAGEM COM SOLO CBR > 10%
SUB-BASE EM SOLO MELHORADO COM CIMENTO CBR>30%, ESPESSURA DE 15cm
REVESTIMENTO CBUQ COM ESPESSURA DE 12,5cm (FAIXA "B", ESP.=7,5cm + FAIXA "C", ESP.=5,0cm)
