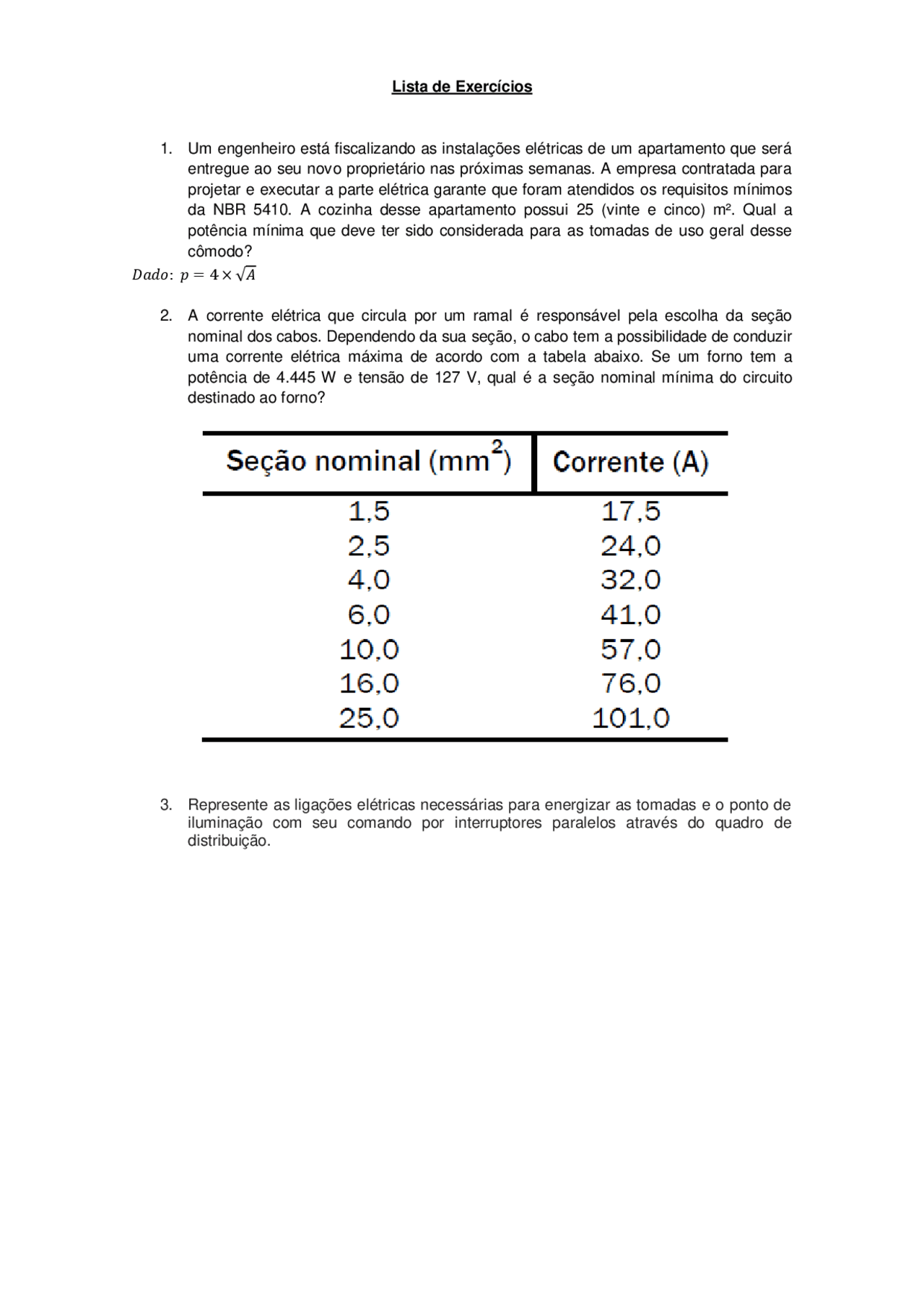

Lista de Exercícios
1. Um engenheiro está fiscalizando as instalações elétricas de um apartamento que será
entregue ao seu novo proprietário nas próximas semanas. A empresa contratada para
projetar e executar a parte elétrica garante que foram atendidos os requisitos mínimos
da NBR 5410. A cozinha desse apartamento possui 25 (vinte e cinco) m². Qual a
potência mínima que deve ter sido considerada para as tomadas de uso geral desse
cômodo?
𝐷𝑎𝑑𝑜: 𝑝= 4 × 𝐴
2. A corrente elétrica que circula por um ramal é responsável pela escolha da seção
nominal dos cabos. Dependendo da sua seção, o cabo tem a possibilidade de conduzir
uma corrente elétrica máxima de acordo com a tabela abaixo. Se um forno tem a
potência de 4.445 W e tensão de 127 V, qual é a seção nominal mínima do circuito
destinado ao forno?
3. Represente as ligações elétricas necessárias para energizar as tomadas e o ponto de
iluminação com seu comando por interruptores paralelos através do quadro de
distribuição.
