10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 1/

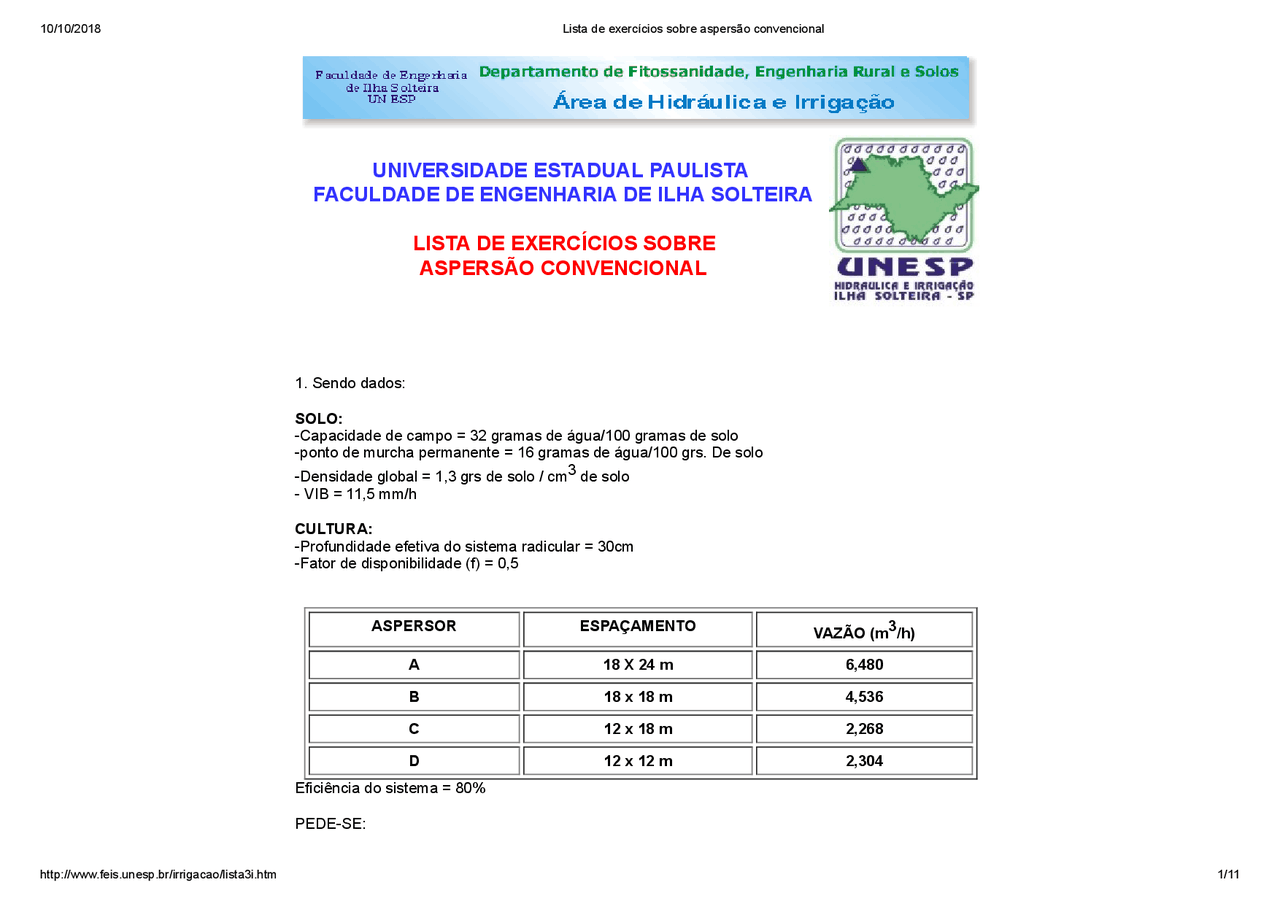

UNIVERSIDADE ESTADUAL PAULISTA
FACULDADE DE ENGENHARIA DE ILHA SOLTEIRA
LISTA DE EXERCÍCIOS SOBRE
ASPERSÃO CONVENCIONAL
- Sendo dados:
SOLO:
-Capacidade de campo = 32 gramas de água/100 gramas de solo -ponto de murcha permanente = 16 gramas de água/100 grs. De solo -Densidade global = 1,3 grs de solo / cm^3 de solo
CULTURA:
-Profundidade efetiva do sistema radicular = 30cm -Fator de disponibilidade (f) = 0,
ASPERSOR ESPAÇAMENTO (^) VAZÃO (m (^3) /h)
A 18 X 24 m 6,
B 18 x 18 m 4,
C 12 x 18 m 2,
D 12 x 12 m 2,
Eficiência do sistema = 80%
PEDE-SE:
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 2/
a) Escolher entre os aspersores A, B, C e D o mais indicado para se usar no presente solo. b) Calcular a lâmina bruta a ser aplicada. c) Determinar o tempo de irrigação necessário para que o aspersor escolhido “a” aplique a lâmina bruta calculada em “b”.
- Sendo Dados: -Eficiência de asplicação do sistema = 75%.
SOLO:
qCC = 0,40 cm^3 água/ cm^3 solo
qcrítico = 0,32 cm^3 água / cm^3 solo VIB = 16 mm/h
CULTURA:
_ Profundidade efetiva do sistema radicular = 30cm
- Bocais = 10 mm x 7,2 mm _ Aspersor - PS = 35 mca -Escpaçamento = 24m x 30m -Assumir Cd = 0,
PEDE-SE:
a) Estimar a vazão do aspersor b) Determinar a intensidade de aplicação c) Verificar se existe risco de ocorrência de “runoff”(escorrimento superficial). d) Calcular a lâmina bruta de irrigação. e) Calcular o tempo de aplicação necessário para elevar a umidade do solo á capacidade de campo.
- Sendo Dados:
-Esboço da área e da linha principal (c/16 válvulas de derivação). -DRA = 27 mm -Etm do período de maior demanda = 5mm/dia
Aspersor { q = 7,56 m
(^3) /h}
{ Espaçamento = 24m x 30m} -Mão-de-obra:
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 4/
-Vazão de cada aspersores: 6m^3 /h -Pressão de serviço = 40mca -Tubulação de aço zincado (c=120) -Declividade = em nível -Utilizar fórmula de hazen-Williams -Considerar altura do aspersor = 1m
Pede-se: a) o diâmetro teórico da tubulação. b) O diâmetro comercial imediatamente superior c) A pressão na entrada da linha lateral para que a pressão de serviço seja proporcionada aproximadamente no meio da linha, utilizando o diâmetro comercial escolhido em “b”.
- Refazer o exercício 4 considerando um aclive de 3,5%.
- Refazer o exercício 4 considerando um declive de 3,5%.
- Sendo Dados:
-q = 7,56 m^3 /h -PS = 35 mca -Espaçamento = 24m x 30m
-Linha lateral
-Material = aço zincado (c=120) – Hazen-Williams -Diâmetro máximo da lateral = 4” ( diâmetro interno = 100mm) -DP lateral <= 20% PS -Consolidar 1º. aspersor a 12 m da linha principal.
Pede-se: a) O comprimento máximo da lateral em nível. b) O comprimento máximo da lateral em declive 5%. c) O comprimento máximo da lateral em aclive de 5%.
- Deseja-se escolher um modelo de aspersor para uma linha lateral com 18 saídas espaçadas de 12 m, com a primeira a 6m da linha principal, disposta no campo segundo um declive de 0,012m/m. imagine uma situação teórica onde os modelos disponíveis fornecem aproximadamente a mesma vazão, mas operam a pressões de serviços diferentes. Supondo que a perda de carga numa tubulação de diâmetro igual a da linha lateral, mas que conduz vazão total ao longo de todo o percurso, seja de 0,094 mca/m, segundo a fórmula de Hazem-Williams, calcule a menor pressão de serviço permitida ao aspersor escolhido para que se respeite o critério:
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 5/
-DP lateral <= 20% PS.
- Deseja-se montar uma linha lateral (em nível) de um sistema portátil de aspersão, com tubos de PVC de 3” (c=150 H.W.) apresentando 20 aspersores modelo xx-yy espaçados de 18x18 metros (pressão de Serviço = 35 mca). Pergunta-se: Qual o maior diâmetro de bocal que deve ser utilizado no aspersor, para que não ocorra uma variação maior do que 10% na vazão entre o primeiro e o último aspersor?
Obs: *VIB do solo não é fator limitante no projeto.
Considerar a saída do 1º aspersor a 12m da linha principal. Por simplificaçào, considerar o diâmetro interno do tubo = 75 mm.
DADOS TÉCNICOS DO ASPERSOR XX-YY
DIÂMETRO DOS
BOCAIS (mm)
PRESSÃO DE
SERVIÇO (atm)
ALCANCE OU RAIO
(m)
VAZÃO (m^3 /h)
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 7/
b) Sistema com 2 laterais operando simultaneamente lado à lado
c) Sistema com 2 laterais operando simultaneamente em posições alternadas (considerar as 2 posições críticas).
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 8/
- Com relação ao exercício número 11, calcular a altura manométrica e a potência absorvida pelo conjunto moto-bomba nos sistemas "a", "b" e "c", utilizando os diâmetros obtidos nos dimensionamentos econômicos.
Dados complementares
Pressão no início da lateral = 42 m.c.a. Cota na superfície da água = 100m Cota no meio da linha principal = 115m Cota no final da linha principal = 130m Perda de carga na sucção = 0,5 m.c.a. Perdas de carga do conjunto moto-bomba ao início da linha principal = 2 m.c.a. Considerar um acréscimo de 5% sobre a altura manométrica devido as perdas localizadas.
12. SENDO DADOS:
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 10/
d) Perda de carga na principal + adutora e) Altura manométrica total f) Potência nominal do motor elétrico comercial.
RESPOSTAS
- a) Aspersor "C" ( I = 10,5 mm/h) b) 39 mm c) 3 horas e 43 minutos
- a) 10,125 m^3 /h b) 14,06 mm/h c) Não. I < VIB d) 32 mm e) 2 horas e 17 minutos
- a) 5 dias b) 3,43 horas c) 4 laterais
- a) 68,8 mm b) 75 mm c) 44,9 m.c.a.
- a) 94, b) 100 mm c) 45,1 m.c.a.
- a) 61,1,mm b) 75 mm c) 41,8 m.c.a.
- a) 204 m b) 324 m c) 108 m
- 2,5 Kgf/cm^2
- 5 mm (q. Max = 1,69 m^3 /h)
a) 1 - diâmetro teórico = 117 mm; diâmetro comercial = 125 mm (5")
10/10/2018 Lista de exercícios sobre aspersão convencional
http://www.feis.unesp.br/irrigacao/lista3i.htm 11/
2 - diâmetro comercial = 100mm (4 "); ( V = 1,77 m/s) 3 - diâmetro comercial = 100mm (4 ")
b) 1- diâmetro teórico = 152mm; diâmetro comercial = 150mm (6 ") 2 - diâmetro comercial = 150mm (6 "); (V = 1,57 m/s) 3 - diâmetro comercial = 150mm (6 ")
c) 1- (início ao meio) – diâmetro teórico + 132mm; diâmetro comercial = 150mm. (6”). (meio ao fim) – diâmetro teórico = 105mm, diâmetro comercial = 100 (4”).
2- (início ao meio) – diâmetro comercial = 150mm (6”); (V=1,57 m/s). (meio ao fim) – diâmetro comercial = 100mm (4”); (V =1,77m/s).
3- (início ao meio) – diâmetro comercial = 150 mm (6”).
- a) HM = 88,4 mca; Pot = 25,2 cv b) HM = 83,3 mca; Pot = 47,5 cv c) HM = 80,7 mca; Pot = 50,0 cv
- a) diâmetro teórico = 41,7 mm; diâmetro nominal = 50mm b) 33,6 mca c) 75mm (V=1,85 m/s) d) 11,7 mca e) 65,2 mca f) 12,5 cv
Prof. Responsável: Fernando Braz Tangerino Hernandez
