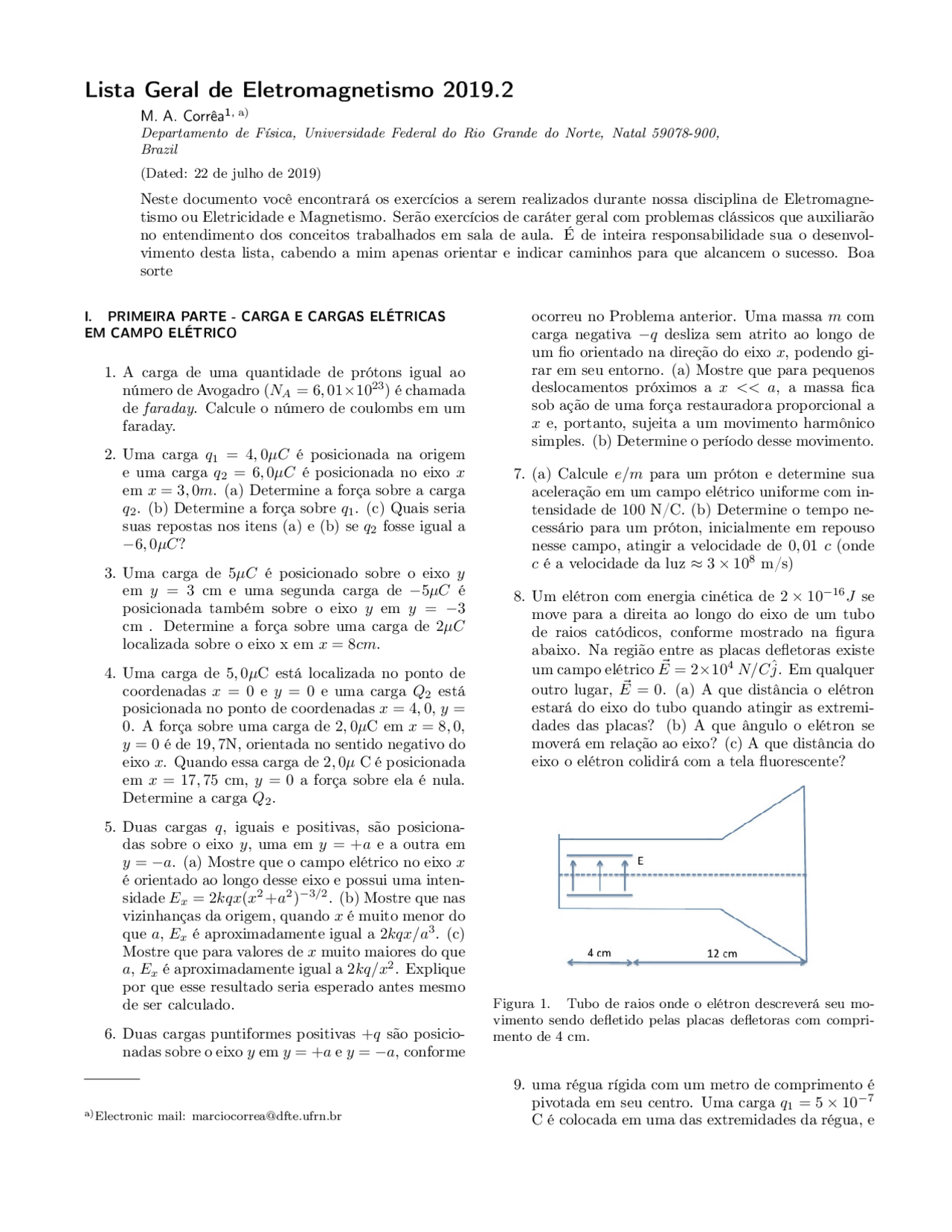

Lista Geral de Eletromagnetismo 2019.2
M. A. Corrêa1, a)
Departamento de Física, Universidade Federal do Rio Grande do Norte, Natal 59078-900,
Brazil
(Dated: 22 de julho de 2019)
Neste documento você encontrará os exercícios a serem realizados durante nossa disciplina de Eletromagne-
tismo ou Eletricidade e Magnetismo. Serão exercícios de caráter geral com problemas clássicos que auxiliarão
no entendimento dos conceitos trabalhados em sala de aula. É de inteira responsabilidade sua o desenvol-
vimento desta lista, cabendo a mim apenas orientar e indicar caminhos para que alcancem o sucesso. Boa
sorte
I. PRIMEIRA PARTE - CARGA E CARGAS ELÉTRICAS
EM CAMPO ELÉTRICO
1. A carga de uma quantidade de prótons igual ao
número de Avogadro (NA= 6,01×1023) é chamada
de faraday. Calcule o número de coulombs em um
faraday.
2. Uma carga q1= 4,0µC é posicionada na origem
e uma carga q2= 6,0µC é posicionada no eixo x
em x= 3,0m. (a) Determine a força sobre a carga
q2. (b) Determine a força sobre q1. (c) Quais seria
suas repostas nos itens (a) e (b) se q2fosse igual a
6,0µC?
3. Uma carga de 5µC é posicionado sobre o eixo y
em y= 3 cm e uma segunda carga de 5µC é
posicionada também sobre o eixo yem y=3
cm . Determine a força sobre uma carga de 2µC
localizada sobre o eixo x em x= 8cm.
4. Uma carga de 5,0µC está localizada no ponto de
coordenadas x= 0 ey= 0 e uma carga Q2está
posicionada no ponto de coordenadas x= 4,0,y=
0. A força sobre uma carga de 2,0µC em x= 8,0,
y= 0 é de 19,7N, orientada no sentido negativo do
eixo x. Quando essa carga de 2,0µC é posicionada
em x= 17,75 cm, y= 0 a força sobre ela é nula.
Determine a carga Q2.
5. Duas cargas q, iguais e positivas, são posiciona-
das sobre o eixo y, uma em y= +ae a outra em
y=a. (a) Mostre que o campo elétrico no eixo x
é orientado ao longo desse eixo e possui uma inten-
sidade Ex= 2kqx(x2+a2)3/2. (b) Mostre que nas
vizinhanças da origem, quando xé muito menor do
que a,Exé aproximadamente igual a 2kqx/a3. (c)
Mostre que para valores de xmuito maiores do que
a,Exé aproximadamente igual a 2kq/x2. Explique
por que esse resultado seria esperado antes mesmo
de ser calculado.
6. Duas cargas puntiformes positivas +qsão posicio-
nadas sobre o eixo yem y= +aey=a, conforme
a)Electronic mail: [email protected]
ocorreu no Problema anterior. Uma massa mcom
carga negativa qdesliza sem atrito ao longo de
um fio orientado na direção do eixo x, podendo gi-
rar em seu entorno. (a) Mostre que para pequenos
deslocamentos próximos a x << a, a massa fica
sob ação de uma força restauradora proporcional a
xe, portanto, sujeita a um movimento harmônico
simples. (b) Determine o período desse movimento.
7. (a) Calcule e/m para um próton e determine sua
aceleração em um campo elétrico uniforme com in-
tensidade de 100 N/C. (b) Determine o tempo ne-
cessário para um próton, inicialmente em repouso
nesse campo, atingir a velocidade de 0,01 c(onde
cé a velocidade da luz 3×108m/s)
8. Um elétron com energia cinética de 2×1016Jse
move para a direita ao longo do eixo de um tubo
de raios catódicos, conforme mostrado na figura
abaixo. Na região entre as placas defletoras existe
um campo elétrico ~
E= 2×104N/Cˆ
j. Em qualquer
outro lugar, ~
E= 0. (a) A que distância o elétron
estará do eixo do tubo quando atingir as extremi-
dades das placas? (b) A que ângulo o elétron se
moverá em relação ao eixo? (c) A que distância do
eixo o elétron colidirá com a tela fluorescente?
Figura 1. Tubo de raios onde o elétron descreverá seu mo-
vimento sendo defletido pelas placas defletoras com compri-
mento de 4cm.
9. uma régua rígida com um metro de comprimento é
pivotada em seu centro. Uma carga q1= 5 ×107
C é colocada em uma das extremidades da régua, e
pf3
pf4
pf5
pf8
pf9
pfa

Pré-visualização parcial do texto

Baixe Lista Eletricidade e Magnetismo e outras Exercícios em PDF para Eletromagnetismo, somente na Docsity!

Lista Geral de Eletromagnetismo 2019.

M. A. Corrêa1,^ a) Departamento de Física, Universidade Federal do Rio Grande do Norte, Natal 59078-900, Brazil (Dated: 22 de julho de 2019)

Neste documento você encontrará os exercícios a serem realizados durante nossa disciplina de Eletromagne- tismo ou Eletricidade e Magnetismo. Serão exercícios de caráter geral com problemas clássicos que auxiliarão no entendimento dos conceitos trabalhados em sala de aula. É de inteira responsabilidade sua o desenvol- vimento desta lista, cabendo a mim apenas orientar e indicar caminhos para que alcancem o sucesso. Boa sorte

I. PRIMEIRA PARTE - CARGA E CARGAS ELÉTRICAS EM CAMPO ELÉTRICO

  1. A carga de uma quantidade de prótons igual ao número de Avogadro (NA = 6, 01 × 1023 ) é chamada de faraday. Calcule o número de coulombs em um faraday.
  2. Uma carga q 1 = 4, 0 μC é posicionada na origem e uma carga q 2 = 6, 0 μC é posicionada no eixo x em x = 3, 0 m. (a) Determine a força sobre a carga q 2. (b) Determine a força sobre q 1. (c) Quais seria suas repostas nos itens (a) e (b) se q 2 fosse igual a − 6 , 0 μC?
  3. Uma carga de 5 μC é posicionado sobre o eixo y em y = 3 cm e uma segunda carga de − 5 μC é posicionada também sobre o eixo y em y = − 3 cm. Determine a força sobre uma carga de 2 μC localizada sobre o eixo x em x = 8cm.
  4. Uma carga de 5 , 0 μC está localizada no ponto de coordenadas x = 0 e y = 0 e uma carga Q 2 está posicionada no ponto de coordenadas x = 4, 0 , y =
    1. A força sobre uma carga de 2 , 0 μC em x = 8, 0 , y = 0 é de 19 , 7 N, orientada no sentido negativo do eixo x. Quando essa carga de 2 , 0 μ C é posicionada em x = 17, 75 cm, y = 0 a força sobre ela é nula. Determine a carga Q 2.
  5. Duas cargas q, iguais e positivas, são posiciona- das sobre o eixo y, uma em y = +a e a outra em y = −a. (a) Mostre que o campo elétrico no eixo x é orientado ao longo desse eixo e possui uma inten- sidade Ex = 2kqx(x^2 +a^2 )−^3 /^2. (b) Mostre que nas vizinhanças da origem, quando x é muito menor do que a, Ex é aproximadamente igual a 2 kqx/a^3. (c) Mostre que para valores de x muito maiores do que a, Ex é aproximadamente igual a 2 kq/x^2. Explique por que esse resultado seria esperado antes mesmo de ser calculado.
  6. Duas cargas puntiformes positivas +q são posicio- nadas sobre o eixo y em y = +a e y = −a, conforme

a)Electronic mail: [email protected]

ocorreu no Problema anterior. Uma massa m com carga negativa −q desliza sem atrito ao longo de um fio orientado na direção do eixo x, podendo gi- rar em seu entorno. (a) Mostre que para pequenos deslocamentos próximos a x << a, a massa fica sob ação de uma força restauradora proporcional a x e, portanto, sujeita a um movimento harmônico simples. (b) Determine o período desse movimento.

  1. (a) Calcule e/m para um próton e determine sua aceleração em um campo elétrico uniforme com in- tensidade de 100 N/C. (b) Determine o tempo ne- cessário para um próton, inicialmente em repouso nesse campo, atingir a velocidade de 0 , 01 c (onde c é a velocidade da luz ≈ 3 × 108 m/s)
  2. Um elétron com energia cinética de 2 × 10 −^16 J se move para a direita ao longo do eixo de um tubo de raios catódicos, conforme mostrado na figura abaixo. Na região entre as placas defletoras existe um campo elétrico E~ = 2× 104 N/Cˆj. Em qualquer outro lugar, E~ = 0. (a) A que distância o elétron estará do eixo do tubo quando atingir as extremi- dades das placas? (b) A que ângulo o elétron se moverá em relação ao eixo? (c) A que distância do eixo o elétron colidirá com a tela fluorescente?

Figura 1. Tubo de raios onde o elétron descreverá seu mo- vimento sendo defletido pelas placas defletoras com compri- mento de 4 cm.

  1. uma régua rígida com um metro de comprimento é pivotada em seu centro. Uma carga q 1 = 5 × 10 −^7 C é colocada em uma das extremidades da régua, e

uma carga q 2 igual e oposta a q 1 é colocada a uma distância d = 10 cm diretamente abaixo de q 1. (a) Qual é a força resultante entre as duas cargas? (b) Qual o torque (medido do centro da régua) devido a esta força? (c) Para contrabalançar a atração entre as duas cargas, pendura-se um bloco a 25 cm do pivô do lado oposto ao das cargas. Qual deve ser o valor da massa m do bloco? (d) Mova-se agora o bloco para uma distância a 25 cm do ponto de apoio, no mesmo lado das cargas. Mantendo os mesmo valores de q 1 e d, qual deve ser o valor de q 2 para manter esse aparato em equilíbrio?

Figura 2. Sistema representativo para resolução do exercício

  1. Duas pequenas esferas de massa m são suspensas de um ponto comum por fios de comprimento L. Quando cada uma das esferas possui uma carga q, o ângulo entre os fios e a direção vertical é igual a θ, conforme mostrado na Figura 3. (a) Mostre que a carga q pode ser expressa por

q = 2L sin (θ)

mgtg(θ) k

Figura 3. Sistema de massa para o exercício 10.

  1. A figura 4 mostra um haltere consistindo de duas massas idênticas m fixadas as extremidades de uma barra esbelta (de massa desprezível) com compri- mento a, rotulada no seu centro. As massas pos- suem cargas de +q e −q, e o sistema é colocado sob a ação de um capo elétrico uniforme E~. Mos- tre que para pequenos valores do ângulo θ entre a direção do dipolo e a direção do campo elétrico o sistema apresenta um movimento harmônico sim- ples. Obtenha uma expressão para o período desse movimento.

Figura 4. Haltere fixado no centro sob a influência de um campo elétrico E~

  1. Para o haltere do exercício anterior, considere m = 0 , 02 kg, a = 0, 3 m e E~ = 600N/Cˆi. Inicialmente o haltere está em repouso a faz um ângulo de 60 ◦ com o eixo x. O haltere é, então, abandonado do repouso, e quando fica momentaneamente alinhado como campo elétrico sua energia cinética é de 5 × 10 −^3 J. Determine a intensidade de q.
  2. Duas cargas positivas e idêntica Q estão sobre o eixo x em x = 12 L e x = − 12 L. (a) Obtenha uma expressão para o campo elétrico no eixo y. (b) Um anel de massa m e carga q se move ao longo de uma barra fina sem atrito posicionada sobre o eixo y. Determine a força atuante em uma carga q em função de y. Determine o sinal de q de modo que essa força seja sempre orientada para y = 0. (c) Mostre que para pequenos valores de y o anel exibe um movimento harmônico simples. (d) Q = 5μC, |q| = 2μC, L = 24 cm e m = 0, 03 kg, qual é ao valor da frequência de oscilação para pequenas amplitudes?

II. SEGUNDA PARTE - CAMPOS ELÉTRICOS - DISTRIBUIÇÃO CONTÍNUA

  1. Um segmento de reta com densidade de carga linear λ = 3, 5 nC/m é posicionado de x = 0 até x = 5 m. (a) Qual é o valor de carga total? Determine o campo elétrico sobre o eixo x em (b) x = 6 m, (c) x = 9 m e (d) x = 250 m. (e) Determine o campo em x = 250 m considerando que a carga seja puntiforme e posicionada na origem, e compare o resultado com o obtido pelo cálculo exato utilizado no item (d).
  2. Um segmento de reta carregado com densidad de carga linear uniforme λ apóia-se sobre o eixo x desde a coordenada x = x 1 até x = x 2 , onde x 1 < x 2. Mostre que a componente x do campo elétrico em um ponto sobre o eixo y pode ser ex- pressa por,

Ex =

kλ y

(cos(θ 2 ) − cos(θ 1 ))

onde θ 1 = tg−^1 (x 1 /y) e θ 2 = tg−^1 (x 2 /y)

conforme mostrado na figura 7. Para que valor(es) na faixa 0 < x < 10 m Ex = 0?

Figura 7. Potencial elétrico em função da posição x.

  1. Um segmento de reta infinito carregado com densi- dade linear de carga λ = 1, 5 μC/m apóia-se sobre o eixo z. Determine o potencial para as seguintes distâncias de segmento de reta carregado: (a) 2 , 0 m, (b) 4 , 0 m, (c) 12 m. Admita que V = 0 a uma distância de 2 , 5 m.
  2. Um dipolo elétrico tem carga positiva de 4 , 8 × 10 −^19 C a 6 , 4 × 10 −^10 m de uma carga negativa de mesma intensidade. qual é o potencial elétrico em um ponto distante 9 , 2 ×−^10 m de cada uma das duas cargas? (a) 9 , 4 V. (b) Zero. (c) 5 , 1 × 109 V. (e) 1 , 7 V.
  3. Das cargas positivas +q estão sobre o eixo y em y = +a e y = −a. (a) Determine o potencial V para um ponto arbitrário sobre o eixo x. (b) Utilize o resultado do item (a) para obter o campo elétrico em um ponto qualquer sobre o eixo x.
  4. Uma carga puntiforme positiva +Q é posicionada em x em x = −a. (a) Qual é o trabalho necessário para trazer uma segunda carga puntiforme positiva idêntica +Q do infinito até x = +a? (b) Com duas cargas puntiformes positivas iguais em x = −a e x = +a, qual é o trabalho necessário para trazer uma terceira carga −Q do infinito até a origem? (c) Qual é o trabalho necessário para mover a carga −Q da origem até o ponto x = 2a segundo a trajetória semicircular mostrada na figura 8.
  5. Uma partícula de massa m contendo uma carga po- sitiva q está restrita a mover-se ao longo do eixo x. Em x = −L e x = L são posicionados dois anéis carregados com raio L. Cada anel está centrado no eixo x e apoia-se em um plano perpendicular

Figura 8. Sistema linear de carga.

a ele. Cada um possui uma caga positiva Q. (a) Obtenha uma expressão para o potencial devido ao anéis carregados em função de x. (b) Mostre que a função potencial V (x) tem um mínimo em x = 0. (c) Mostre que para x << L o potencial tem a forma V (x) = V (0) + αx^2. (d) Deduza uma ex- pressão para a frequência angular de oscilação da massa m quando ela é ligeiramente deslocada da origem e liberada. Veja configuração das cargas na figura 9

Figura 9. Anéis carregados com massa oscilante.

  1. Qual o valor da energia potencial eletrostática de um condutor esférico isolado de 10 cm de raio car- regado pro um fonte de 2 kV?.
  2. Quatro cargas são posicionadas nos vértices de um quadrado com centro geométrico na origem da se- guinte forma: q no ponto de coordenadas (−a, +a); 2 q em (+a, +a), − 3 q em(+a, −a) e 6 q em (−a, −a). Uma quinta carga +q é colocada na origem e abandonada a partir do repouso. Determine sua velocidade quando estiver a uma grande distância da origem.

IV. CAPACITORES

  1. Duas esferas condutoras isoladas de raio idênticos possuem cargas +Q e −Q, respectivamente. Se elas forem separadas de uma grande distância compa- rativamente e seus raios, qual será a capacitância desse capacitor pouco usual? Resposta: C = 2π◦R
  2. (a) Um capacitor de 3 μF é carregado pro um po- tencial de 100 V. Qual a energia armazenada no capacitor? (b) Qual o valor da energia adicional necessária para carregar o capacitor de um poten- cial 100 V para outro de 200 V? Resposta: ∆U = 45. 0 mJ
  3. Uma esfera de raio R carregada possui uma den- sidade de carga uniforme ρ e uma carga total

Q = 43 πR^3 ρ. (a) Determine a densidade de energia eletrostática a uma distância r do centro da esfera para r < R. (b) Determine a energia em uma casca esférica com volume igual a 4 πr^2 dr para r < R e para r > R. (c) Calcule a energia eletrostática to- tal por integração das expressões obtidas no item (b) e mostre que o resultado pode ser escrito como U = kQ^2 /R. Explique por que esse resultado é maior do que o obtido para um condutor esférico de raio R com uma carga total Q. Resposta: a) ue = ◦K

(^2) Q 2 2 R^6 r

2

b) dU = kQ

2 2 R^6 r

(^4) dr para r < R dU = 12 KQ^2 r−^2 dr para r > R c) U = 3 KQ

3 5 R

  1. Um capacitor de 10 μF é conectado em série com ou- tro de 20 μF entre os terminais de uma bateria de 6 V. (a) Determine a carga em cada capacitor. (b) Determine a diferença de potencial entre os termi- nais de cada capacitor. Resposta: a) Q 10 = Q 20 = 40. 0 μC b) V 10 = 4V eV 20 = 2V
  2. Para o circuito mostrado na figura 10, determine (a) a capacitância equivalente total entre os termi- nais, (b) a carga armazenada em cada capacitor e (c) a energia total armazenada. Resposta: a) Ceq = 15. 15 μC b) Q 4 μF = Q 15 μF = 630μC, Q 12 μF = 2, 4 mC c) U = 606mJ

Figura 10. Associação de capacitores.

  1. (a) Qual é a capacitância de uma combinação com infinitos capacitores na configuração na configura- ção de escada mostrada na figura 11. (b) Se a con- figuração em escada for substituída por um único capacitor, qual será o valor da capacitância C ne- cessária de modo que a combinação tenha a mesma capacitância que a configuração com infinitos capa- citores em escada? Resposta: a) Ceq = 0. 618 μF b) C′^ = 1, 618 μF

Figura 11. Associação de capacitores.

  1. Um goniômetro é um instrumento preciso para me- dição de ângulos. A figura 12 mostra um goniô- metro capacitivo. Cada placa do capacitor variável consiste em uma placa metálica plana smicircular com raio interno R 1 e raio externo R 2. As pla- cas podem girar em relação a um eixo de rotação comum e a distância de separação entre elas, pre- enchida com ar, é d. Calcule a capacitância em função do ângulo θ e dos parâmetros fornecidos. Resposta: C =

◦(R (^22) −R (^21) ) 2 d (θ^ −^ ∆θ)

Figura 12. Goniômetro de placas metálicas.

  1. Um capacitor de placas planas e paralelas é cons- tituído de uma folha de polietileno (κ = 2, 3 ) colo- cada entre duas folhas de alumínio. A área de cada folha de alumínio é de 400 cm^2 , e a espessura do plietileno é de 0 , 3 mm. Determine a capacitância. Resposta: C = 2. 71 nF
  2. Deseja-se projetar um capacitor de placas parale- las para armazenar 100 kJ de energia, utilizando ar como dielétrico. (a) Qual é o volume mínimo neces- sário entre as placas desse capacitor? (b) Suponha que você desenvolveu um dielétrico que possa re- sistir a 3 × 108 V/m e que possua uma constante dielétrica κ = 5. Qual o volume desse dielétrico, idêntico ao volume entre as placas do capacitor, necessário para ele ser capaz de armazenar 100 kJ de energia? Resposta: a) V = 2. 51 × 103 m^3 b) V = 5. 02 × 103 m^3
  3. Determine a capacitância do capacitor de placas paralelas mostrado na figura 13

Figura 17. Baterias conectadas ao circuito para solução do exercício 51.

A potência fornecida por cada fonte FEM e (c) A potência dissipada em cada um dos resistores.

Figura 18. Baterias e receptores associados em uma malha múltipla para solução do exercício 52.

  1. Um voltímetro digital pode ser modelado como um voltímetro ideal com resistência interna infinita em paralelo com um resistor de 10 MΩ. Calcule a ten- são medida pelo voltímetro no circuito mostrado na figura 19 quanto (a) R = 1kΩ. (b) R = 10kΩ. (c)R = 1M Ω. (d)R = 10M Ω. (e)R = 100M Ω. (f) Qual é o maior valor possível de R de modo que a tensão medida apresente uma variação de 10% da tensão verdadeira (isto é, a queda de tensão sem o voltímetro)?

Figura 19. Simulação de um voltímetro IDEAL.

VI. FORÇA MAGNÉTICA, CAMPO MAGNÉTICO, LEI DE AMPERE

  1. Encontre a força magnética sobre um próton se mo- vendo co uma velocidade de 4. 46 Mm/s no sentido

positivo de x em um campo magnético de 1. 75 T no sentido positivo de z.

  1. No segmento de fio mostrado na figura 20 passa uma corrente de 1. 8 A desde a até b. Existe um campo magnético B~ = 1. 2 Tˆk. Encontre a força to- tal sobre o fio e mostre que a força total é a mesma que ocorreria sobre o fio se ele fosse um segmento reto de a até b.

Figura 20. Fio com segmentos 3 cm e 4 cm orientado em um plano cartesiano.

  1. Um próton com velocidade v = 107 m/s entra em uma região de um campo magnético uniforme B = 0. 8 T, que está para dentro do papel, como mostrado na figura 21. O ângulo θ = 60◦. Encon- tre o ângulo ϕ e a distância d.

Figura 21. Região de campo magnético uniforme entrando na pagina e representação dos ângulos iniciais e finais.

  1. Uma corrente I passa por uma espira circular rí- gida de raio R e massa m em repouso no plano xy sobre uma mesa plana e rugosa. Existe um campo magnético horizontal de módulo B. Qual é o valor mínimo de B para que uma das extremidades da espira se eleve da mesa?
  2. Um cilindro vazado tem comprimento L e raios in- ternos Ri e Re, respectivamente. O cilindro tem carga uniformemente distribuída e com densidade ρ. Desenvolva uma expressão para o momento mag- nético como uma função de ω, a velocidade angular

de rotação do cilindro em torno do seu eixo princi- pal.

Figura 22. Cilindro carregados eletricamente.

  1. Duas cargas iguais q, localizadas em (0,0,0) e em (0,b,0) no instante de tempo zero, estão se movendo com velocidade v no sentido positivo de x (v << c, onde c é a velocidade da luz no vácuo). Encontre a razão dos módulos das forças magnética e eletros- tática sobre cada carga.
  2. Se as correntes na Figura 23 estão na direção ne- gativa do x, encontre B~ nos pontos sobre o eixo y em (a) y = − 3 cm. (b) y = 0 cm. (c) y = 3 cm. (d)y = 9 cm.

Figura 23. Fios paralelos passando corrente para o cálculo do campo magnético sobre o eixo y.

  1. Um solenóide tem n voltas por unidade de compri- mento, raio R e transporta uma corrente I. Seu eixo está ao longo do eixo x, com uma das extre- midades em x = − 12 l e a outra extremidade em x = 12 l, onde l é o comprimento total do solenóide. Mostre que o campo magnético B em um onto so- bre o eixo externo do solenóide é dado por

B =

μ◦nI (cos θ 1 − cos θ 2 )

onde nesta expressão temos que,

cos θ 1 =

x + 12 l [ R^2 +

x + 12 l

) 2 ]^1 /^2

cos θ 1 =

x − 12 l [ R^2 +

x − 12 l

) 2 ]^1 /^2

  1. Na Figura 24, uma corrente é 8 A para dentro do papel, a outra corrente é 8 A para fora do papel e cada curva é uma trajetória circular. (a) Encontre ∮

C B~ · d~l para cada trajetória indicada, onde cada integral é tomada com d~l no sentido anti-horário.

Figura 24. Corrente entrando e saindo o plano do papel para o cálculo da Lei de Ampere.

  1. A Figura 25 mostra um solenóide com n voltas por unidade de comprimento transportando uma cor- rente I. Aplique a lei de Ampere para a curva re- tangular mostrada para desenvolver uma expressão para B, supondo que B é uniforme dentro do sole- nóide e que B é nulo externamente ao solenóide.

Figura 25. Solenóide com caminho pontilhado que dever ser utilizado para calcular uma expressão para o campo magné- tico.

VII. CAMPO MAGNÉTICO, FLUXO MAGNÉTICO E INDUÇÃO MAGNÉTICA

  1. Um campo magnético de módulo 2000 G é paralelo ao eixo x. Uma espira quadrada de lado 5 cm pos- sui uma única volta e faz um ângulo θ com o eixo z, como mostrado na figura 26. Encontre o fluxo magnético através da espira quando. (a) θ = 0◦, (b) θ = 30◦, (c) θ = 60◦^ e (d) θ = 90◦
  1. Uma lâmpada de 100 W é conectada em uma saída padrão de 120 V (rms). Encontre (a) Irms, (b) Imx e (c) a potência máxima.
  2. EM qual frequência a reatância de um capacitor de 10 μF é igual aquela de um indutor de 1 mH?
  3. Mostre a partir das definições de henry e farad que,

LC

possui unidade de s−^1.

  1. Um capacitor de 5 μF é carregado até 30 V e é co- nectado a um indutor de 10 mH. (a) Quanta energia é armazenada no sistema? (b) Qual é a frequência de oscilação do circuito? (c) Qual é a máxima cor- rente no circuito?
  2. Uma resistência R e uma indutância de 1 , 4 H estão em série com uma fonte de tensão ca de 60 Hz. A tensão através do resistor é 30 V, e a tensão através do indutor é de 40 V. (a) Qual é a resistência R? (b) Qual é a tensão ca de entrada?
  3. Uma única linha de transmissão transporta dois sinais de tensão dados por V 1 = 10V cos 100t e V 2 = 10V cos 10. 000 t, onde t esta em segundos Um indutor de 1 H em série e um resistor de 1 kΩ são in- seridos na linha de transmissão, como indicado na Figura 30. (a) Qual é o sinal de tensão observado no lado de saída da linha de transmissão? (b) Qual é a razão entre a amplitude de baixa frequência e a amplitude de alta frequência?

Figura 30. Circuito referente ao exercício 79 da lista.

  1. A Figura 31 mostra um resistor de carga Rc = 20Ω conectado a um filtro passa-alta consistindo de um indutor L = 3. 2 mH e um resistor R = 4Ω. A tensão de entrada é V = 100V cos 2πf t. Encontre as correntes rms em R, L e Rc se (a) f = 500 Hz e (b) f = 2000 Hz. (c) Qual fração da potência total liberada pela fonte de tensão é dissipada no resistor de carga se a frequência é de 500 Hz e a frequência é de 2000 Hz.

Figura 31. Circuito referente ao exercício 80 da lista.

  1. O gerador de tensão da Figura 32 é dado por V = 100V cos 2πf t. (a) Para cada malha, qual é a amplitude da corrente e qual é a sua fase re- lativamente a da tensão aplicada? (b) Qual é a frequência angular ω de tal modo que a corrente no gerador desapareça? (c) Nessa ressonância, qual é a corrente no indutor? Qual é a corrente no capaci- tor? (d) Desenhe um diagrama fasorial mostrando as relações gerais entre a tensão aplicada, acorrente gerada, a corrente no capacitor, e a corrente no in- dutor para o campo onde a reatância indutiva é maior que a reatância capacitiva.

Figura 32. Circuito referente ao exercício 81 da lista.

  1. Mostre que a fórmula Pmd = R^2 rms/Z^2 fornece o resultado corrente um circuito contendo apenas um gerador e (a) um resistor, (b) um capacitor e (c) um indutor.
  2. Uma tensão ca de 24 V é necessária para um dis- positivo cuja impedância é de 12Ω. (a) Qual deve ser a razão de voltas do transformador, de tal modo que o dispositivo possa ser operado a partir de uma linha de 120 V? (b) Suponha que o transformador é acidentalmente conectado invertido (ou seja, com o enrolamento secundário ligado a linha de 120 V e a carga de 12 Ω no primário). Quanta corrente irá então fluir através do enrolamento primário?
  3. O circuito de distribuição de uma linha de potência residencial está operando em 2000 v rms. Essa tensão deve ser reduzida para 240 V rms para o uso interno nas residências. Se o lado secundário do transformador possui 400 voltas, quantas voltas existem no primário?
