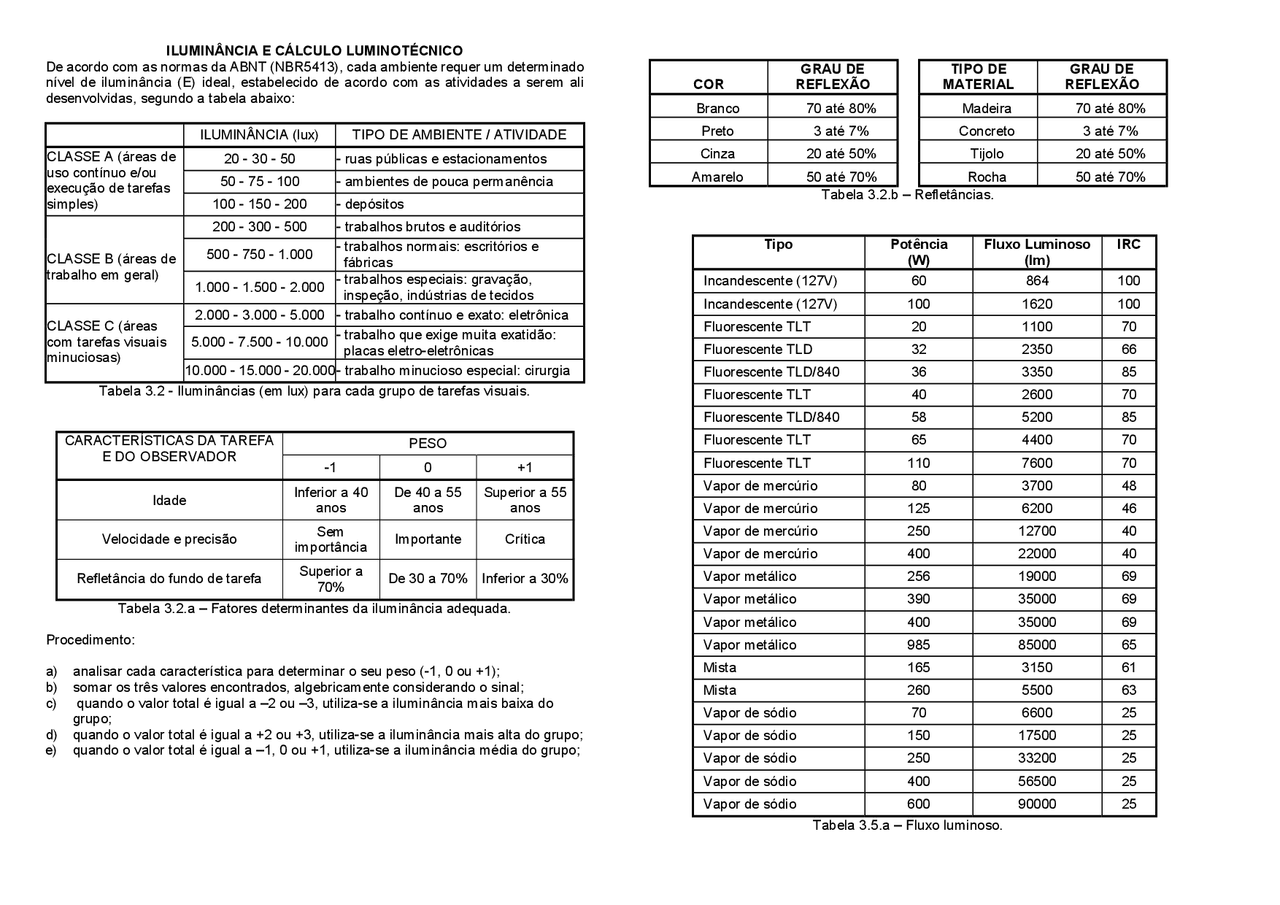

ILUMINÂNCIA E CÁLCULO LUMINOTÉCNICO
De acordo com as normas da ABNT (NBR5413), cada ambiente requer um determinado
nível de iluminância (E) ideal, estabelecido de acordo com as atividades a serem ali
desenvolvidas, segundo a tabela abaixo:
ILUMINÂNCIA (lux) TIPO DE AMBIENTE / ATIVIDADE
20 - 30 - 50 - ruas públicas e estacionamentos
50 - 75 - 100 - ambientes de pouca permanência
CLASSE A (áreas de
uso contínuo e/ou
execução de tarefas
simples) 100 - 150 - 200 - depósitos
200 - 300 - 500 - trabalhos brutos e auditórios
500 - 750 - 1.000 - trabalhos normais: escritórios e
fábricas
CLASSE B (áreas de
trabalho em geral) 1.000 - 1.500 - 2.000 - trabalhos especiais: gravação,
inspeção, indústrias de tecidos
2.000 - 3.000 - 5.000 - trabalho contínuo e exato: eletrônica
5.000 - 7.500 - 10.000 - trabalho que exige muita exatidão:
placas eletro-eletrônicas
CLASSE C (áreas
com tarefas visuais
minuciosas) 10.000 - 15.000 - 20.000 - trabalho minucioso especial: cirurgia
Tabela 3.2 - Iluminâncias (em lux) para cada grupo de tarefas visuais.
PESO
CARACTERÍSTICAS DA TAREFA
E DO OBSERVADOR -1 0 +1
Idade Inferior a 40
anos
De 40 a 55
anos
Superior a 55
anos
Velocidade e precisão Sem
importância Importante Crítica
Refletância do fundo de tarefa Superior a
70% De 30 a 70% Inferior a 30%
Tabela 3.2.a – Fatores determinantes da iluminância adequada.
Procedimento:
a) analisar cada característica para determinar o seu peso (-1, 0 ou +1);
b) somar os três valores encontrados, algebricam ente considerando o sinal;
c) quando o valor total é igual a –2 ou –3, utiliza-se a iluminância mais baixa do
grupo;
d) quando o valor total é igual a +2 ou +3, utiliza-se a iluminância mais alta do grupo;
e) quando o valor total é igual a –1, 0 ou +1, utiliza-se a iluminância média do grupo;
COR
GRAU DE
REFLEXÃO
TIPO DE
MATERIAL
GRAU DE
REFLEXÃO
Branco 70 até 80% Madeira 70 até 80%
Preto 3 até 7% Concreto 3 até 7%
Cinza 20 até 50% Tijolo 20 até 50%
Amarelo 50 até 70% Rocha 50 até 70%
Tabela 3.2.b – Refletâncias.
Tipo Potência
(W)
Fluxo Luminoso
(lm)
IRC
Incandescente (127V) 60 864 100
Incandescente (127V) 100 1620 100
Fluorescente TLT 20 1100 70
Fluorescente TLD 32 2350 66
Fluorescente TLD/840 36 3350 85
Fluorescente TLT 40 2600 70
Fluorescente TLD/840 58 5200 85
Fluorescente TLT 65 4400 70
Fluorescente TLT 110 7600 70
Vapor de mercúrio 80 3700 48
Vapor de mercúrio 125 6200 46
Vapor de mercúrio 250 12700 40
Vapor de mercúrio 400 22000 40
Vapor metálico 256 19000 69
Vapor metálico 390 35000 69
Vapor metálico 400 35000 69
Vapor metálico 985 85000 65
Mista 165 3150 61
Mista 260 5500 63
Vapor de sódio 70 6600 25
Vapor de sódio 150 17500 25
Vapor de sódio 250 33200 25
Vapor de sódio 400 56500 25
Vapor de sódio 600 90000 25
Tabela 3.5.a – Fluxo luminoso.
