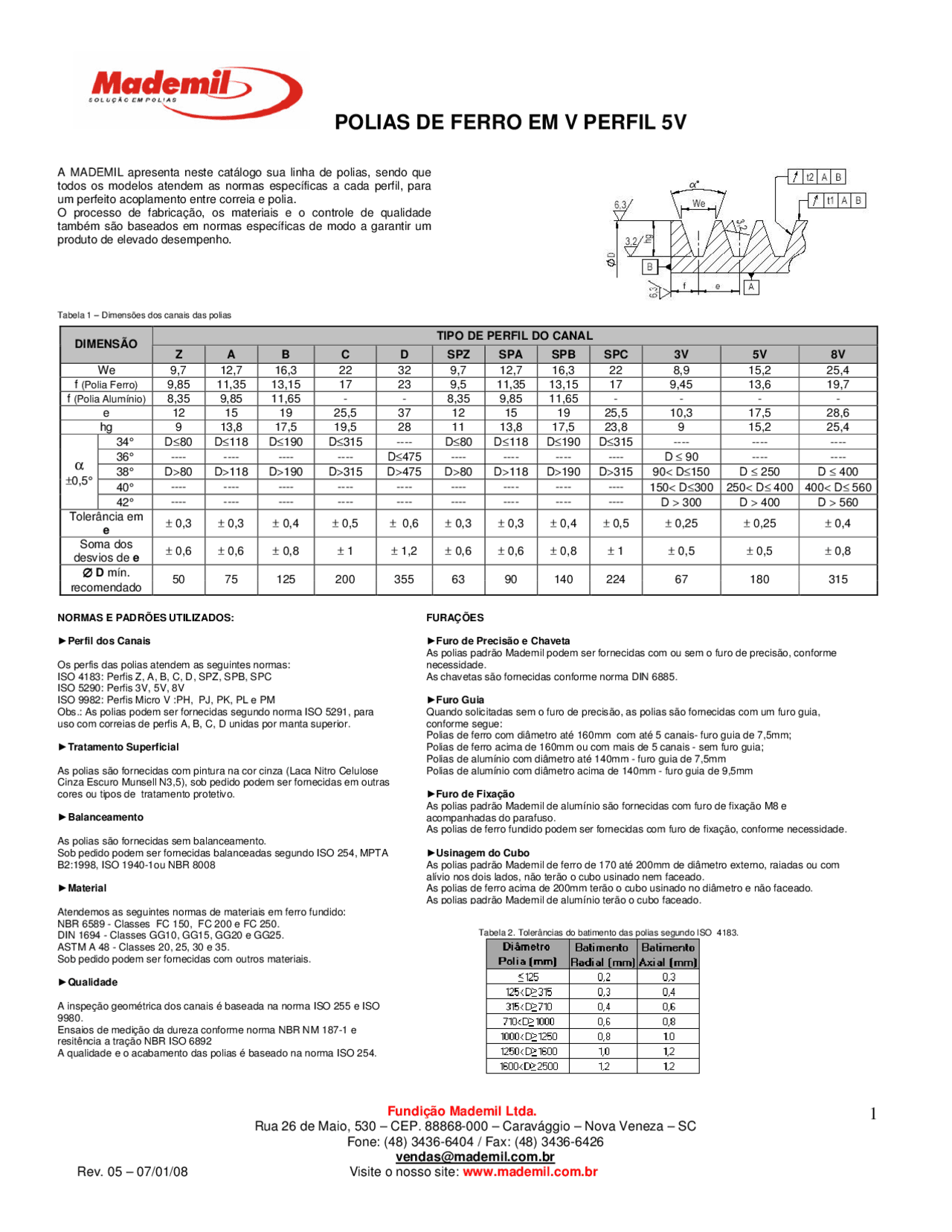

POLIAS DE FERRO EM V PERFIL 5V
Fundição Mademil Ltda.
Rua 26 de Maio, 530 – CEP. 88868-000 – Caravággio – Nova Veneza – SC
Fone: (48) 3436-6404 / Fax: (48) 3436-6426
Rev. 05 – 07/01/08 Visite o nosso site: www.mademil.com.br
1
TIPO DE PERFIL DO CANAL
DIMENSÃO Z A B C D SPZ SPA SPB SPC 3V 5V 8V
We 9,7 12,7 16,3 22 32 9,7 12,7 16,3 22 8,9 15,2 25,4
f
(Polia Ferro)
9,85 11,35 13,15 17 23 9,5 11,35 13,15 17 9,45 13,6 19,7
f
(Polia Alumínio)
8,35 9,85 11,65 - - 8,35 9,85 11,65 - - - -
e 12 15 19 25,5 37 12 15 19 25,5 10,3 17,5 28,6
hg 9 13,8 17,5 19,5 28 11 13,8 17,5 23,8 9 15,2 25,4
34° D≤80 D≤118 D≤190 D≤315 ---- D≤80 D≤118 D≤190 D≤315 ---- ---- ----
36° ---- ---- ---- ---- D≤475 ---- ---- ---- ---- D ≤ 90 ---- ----
38° D>80 D>118 D>190 D>315 D>475 D>80 D>118 D>190 D>315 90< D≤150 D ≤ 250 D ≤ 400
40° ---- ---- ---- ---- ---- ---- ---- ---- ---- 150< D≤300 250< D≤ 400
400< D≤ 560
α
±0,5°
42° ---- ---- ---- ---- ---- ---- ---- ---- ---- D > 300 D > 400 D > 560
Tolerância em
e ± 0,3 ± 0,3 ± 0,4 ± 0,5 ± 0,6 ± 0,3 ± 0,3 ± 0,4 ± 0,5 ± 0,25 ± 0,25 ± 0,4
Soma dos
desvios de e ± 0,6 ± 0,6 ± 0,8 ± 1 ± 1,2 ± 0,6 ± 0,6 ± 0,8 ± 1 ± 0,5 ± 0,5 ± 0,8
∅
∅∅
∅ D mín.
recomendado 50 75 125 200 355 63 90 140 224 67 180 315
A MADEMIL apresenta neste catálogo sua linha de polias, s endo que
todos os modelos atendem as normas específicas a cada perfil, para
um perfeito acoplamento entre correia e polia.
O processo de fabricação, os materiais e o controle de qualidade
também são baseados em normas específicas de modo a garantir um
produto de elevado desempenho.
Tabela 1 – Dimensões dos canais das polias
NORMAS E PADRÕES UTILIZADO
S:
►Perfil dos Canais
Os perfis das polias atendem as seguintes normas:
ISO 4183: Perfis Z, A, B, C, D, SPZ, SPB, S PC
ISO 5290: Perfis 3V, 5V, 8V
ISO 9982: Perfis Micro V :PH, PJ, PK, PL e PM
Obs.: As polias podem ser fornecidas segundo norma ISO 5291, para
uso com correias de perfis A, B, C, D unidas por manta superior.
►Tratamento Superficial
As polias são fornecidas com pintura na co r cinza (Laca Nitro Celulose
Cinza Escuro Munsell N3,5), sob pedido p odem ser fornecidas em outras
cores ou tipos de tratamento protetivo .
►Balanceamento
As polias são fornecidas sem balanceame nto.
Sob pedido podem ser fornecidas balance adas segundo ISO 254, MPTA
B2:1998, ISO 1940-1ou NBR 8008
►Material
Atendemos as seguintes normas de mate riais em ferro fundido:
NBR 6589 - Classes FC 150, FC 200 e FC 250.
DIN 1694 - Classes GG10, GG15, GG20 e GG25.
ASTM A 48 - Classes 20, 25, 30 e 35.
Sob pedido podem ser fornecidas com outros materiais.
►Qualidade
A inspeção geométrica dos canais é basea da na norma ISO 255 e ISO
9980.
Ensaios de medição da dureza conforme n orma NBR NM 187-1 e
resitência a tração NBR ISO 6892
A qualidade e o acabamento das polias é baseado na norma ISO 254.
FURAÇÕES
►Furo de Precisão e Chaveta
As polias padrão Mademil podem ser fornec idas com ou sem o furo de precisão, conforme
necessidade.
As chavetas são fornecidas conforme norma DIN 6885.
►Furo Guia
Quando solicitadas sem o furo de prec isão, as polias são fornecidas com um furo guia,
conforme segue:
Polias de ferro com diâmetro até 160mm com até 5 canais- furo guia de 7,5mm;
Polias de ferro acima de 160mm ou com mais de 5 canais - sem furo guia;
Polias de alumínio com diâmetro até 14 0mm - furo guia de 7,5mm
Polias de alumínio com diâmetro acima de 140mm - furo guia de 9,5mm
►Furo de Fixação
As polias padrão Mademil de alumínio são fornecidas com furo de fixação M8 e
acompanhadas do parafuso.
As polias de ferro fundido podem ser fornec idas com furo de fixação, conforme necessidade.
►Usinagem do Cubo
As polias padrão Mademil de ferro de 170 até 200mm de diâmetro externo, raiadas ou com
alívio nos dois lados, não terão o cubo usinado nem faceado.
As polias de ferro acima de 200mm terão o cubo usinado no diâmetro e não faceado.
As polias padrão Mademil de alumínio terão o cubo faceado.
Tabela 2. Tolerâncias do batimento das polias segundo ISO 4183.
