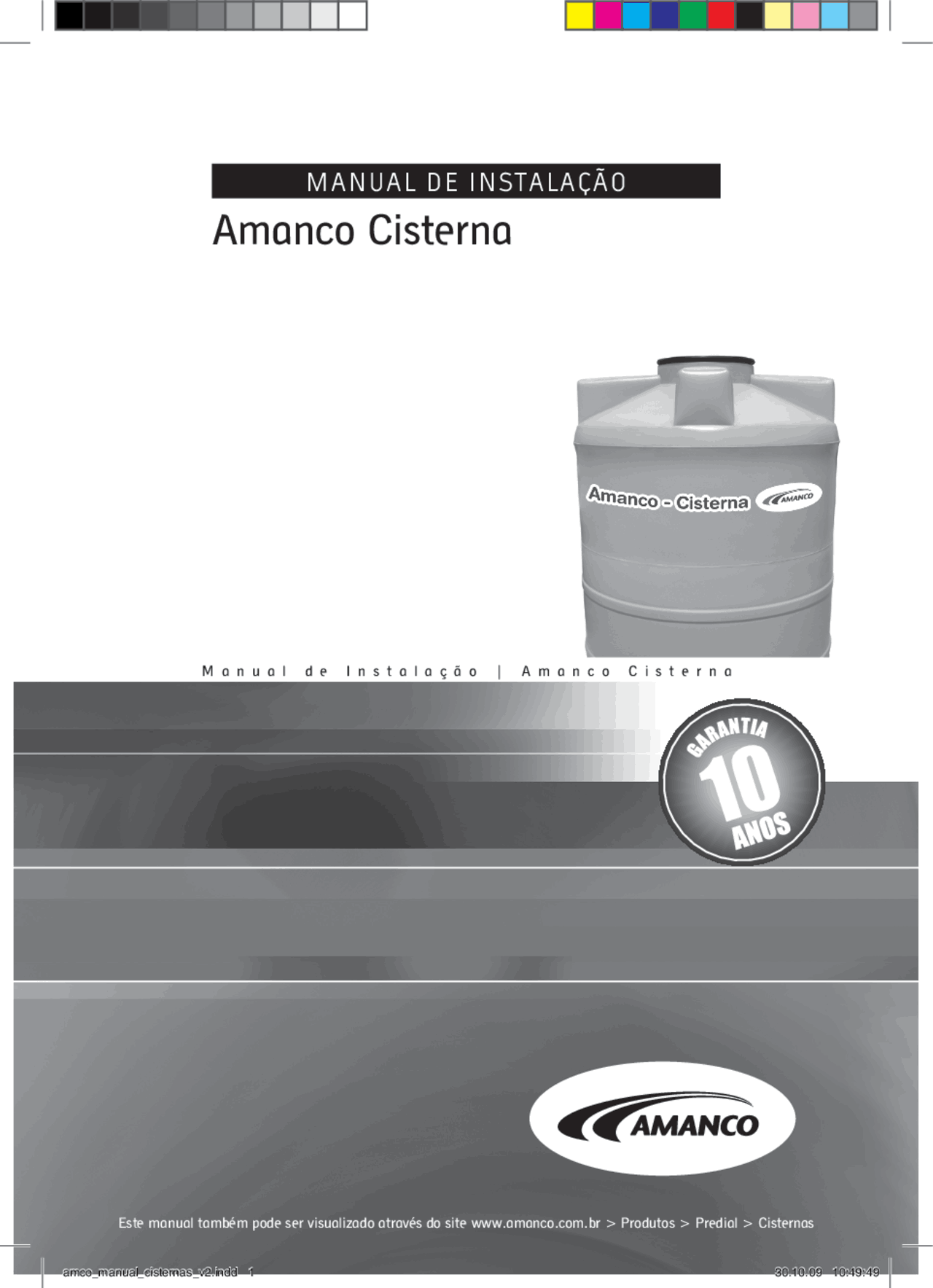

Amanco Cisterna
MANUAL DE INSTALAÇÃO
Este manual também pode ser visualizado através do site www.amanco.com.br > Produtos > Predial > Cisternas
Manual de Instalação | Amanco Cisterna
amco_manual_cisternas_v2.indd 1 30.10.09 10:49:49
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Manual Cisterna - Amanco, Manuais, Projetos, Pesquisas de Engenharia Civil
Cisterna - amanco
Tipologia: Manuais, Projetos, Pesquisas
2013
1 / 12
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Manual Cisterna - Amanco e outras Manuais, Projetos, Pesquisas em PDF para Engenharia Civil, somente na Docsity!
Amanco Cisterna
MANUAL DE INSTALAÇÃO
Este manual também pode ser visualizado através do site www.amanco.com.br > Produtos > Predial > Cisternas
M a n u a l d e I n s t a l a ç ã o | A m a n c o C i s t e r n a
A M A N C O
C I S T E R N A
Manual de Instalação
w w w. a m a n c o. c o m. b r
INSTALAÇÃO
Guarde este manual para consultar procedimentos de instalação e limpeza quando necessário.
Procedimento de Instalação
Conheça todos os procedimentos para fazer uma instalação rápida e segura de cisterna de polietileno.
Material 1- Furadeira 2- Serra-copo 1 1/2” e 3/4” 3- Tubos de PVC Amanco (mesmas bitolas dos flanges) 4- Lixa 5- Chave de grifo 6- Fita veda-rosca 7- Adesivo plástico para PVC Amanco 8- Flanges 1 1/2” e 3/4” 9- Kit torneira de bóia 10- Filtro para cisterna (item opcional para instalação próximo ao cavalete de entrada) 11- Solução limpadora.
Leia atentamente as instruções deste manual antes de iniciar a instalação.
11
10 9
Retire a tampa para começar a instalação da cisterna. O assentamento deve ser feito somente sobre superfície plana e nivelada.
PASSO 1
ATENÇÃO: Para armazenamento de outros líquidos, solicitar autorização por escrito do Departamento Técnico da Amanco através do Atendimento Amanco: 0800 701 8770.
Caso não tenha autorização por escrito do departamento técnico da Amanco, a perda da garantia será total.
A M A N C O
C I S T E R N A
Manual de Instalação
w w w. a m a n c o. c o m. b r
Certifique-se que a cisterna tenha no mínimo 3 furos, sendo: um para a entrada d’água, um para a saída d’água e um terceiro para o extravasor (ladrão).
Em seguida, inicie a fixação das flanges.
Aperte manualmente as flanges pelo lado interno da cisterna. Se necessário utilize uma chave de grifo para ajustá-las. Atenção! Faça isso com cuidado, de forma a garantir a junção perfeita das peças sem danificá-las. O uso de flanges com vedação de borracha dispensa vedação adicional, com silicone, por exemplo.
Depois, inicie a instalação da tubulação utilizando tubos de bitolas equivalentes as das flanges. Para facilitar a execução, lixe as flanges.
Em seguida, faça o mesmo com a ponta dos tubos que serão ligados à cisterna.
PASSO 3
PASSO 4
PASSO 5
PASSO 6
PASSO 7
Inicie a furação da cisterna nos pontos indicados pelo fabricante (ver pág. 9, fig. 7). Para isso, utilize serra-copo compatível com o diâmetro das flanges.
PASSO 2
A M A N C O
C I S T E R N A
Manual de Instalação
w w w. a m a n c o. c o m. b r
- De posse desse resultado, verifi que na tabela A qual o passo seguinte para a instalação de acordo com a situação do solo onde a cisterna será enterrada.
1 - Antes de instalar sua Amanco Cisterna recomendamos que seja feita a verificação do solo onde será instalada, bem como a localização do lençol freático, que deve estar a uma profundidade mínima de 1,5 metro do fundo da cisterna em períodos de cheia (estação chuvosa, ou maré cheia quando em regiões praianas), a fim de evitar pressões excessivas do lençol sobre o fundo da cisterna que poderão causar danos irreversíveis à cisterna, os quais não serão em hipótese alguma cobertos pela garantia fornecida ao produto.
2 - Existem 03 (três) tipos de solos possíveis de instalação:
- de alta resistência; - de média resistência; - de baixa resistência.
3 - Para verificação do solo onde o produto será instalado, recomendamos fazer o teste abaixo:
- Faça um buraco de cerca de 1 metro de profundidade. O material retirado deste buraco deve ser reduzido a terra fi na, ou seja, deve-se eliminar a presença de torrões de terra. Para tanto, utilize um equipamento que permita bater sobre o torrão de terra desfazendo-o; - Espalhe esta terra fi na (livre de torrões) por uma superfície e deixe-a exposta ao sol, a fi m de eliminar sua umidade; - Depois que estiver bem seca, pegue uma quantidade sufi ciente desta terra e coloque-a em um recipiente de vidro cilíndrico (p. ex: um copo) até cerca da metade da altura desse recipiente. Meça a altura que esta terra alcançou (altura inicial=Hi) e anote. Em seguida, adicione água até que a terra existente no copo fi que totalmente coberta (vide fi g. 2). - Deixe descansar por mais de uma hora. - Após o descanso, meça a altura de terra novamente (h fi nal - Hf) e anote; - De posse dos dados inicial e fi nal das alturas de terra, aplique a fórmula abaixo:
% exp = (Hi - Hf) x 100 Hi
Onde: %exp = porcentagem de expansão da terra. Hi = altura inicial de terra. Hf = altura fi nal de terra.
Terra
Umidade Torrões de terra Terra fina
Hi
Terra fina
Água
Terra 1 metro
Hf
DEPOIS DE 1 HORA
Sol
Fig. 2
TABELA A
% expansão Potencial deexpanção seguintePasso
Menor que 10 Nenhum Passo 4a 10 a 25 Baixíssimo Passo 4b 26 a 50 Baixo Passo 4c 51 a 100 Médio Passo 4d Maior que 100 Alto Passo 4e
ATENÇÃO: os passos seguintes servem de referência e deverão ser calculados e feitos por um profissional habilitado, não sendo a Amanco Brasil Ltda. responsável por erros na execução do serviço.
A M A N C O
C I S T E R N A
Manual de Instalação
w w w. a m a n c o. c o m. b r
ATENÇÃO: o fundo da escavação onde será depositada a Amanco Cisterna deverá estar a uma distância mínima de 1,5 metro do lençol freático em períodos de cheia. Caso a distância seja menor do que 1,5 metro procure a ajuda de um profissional habilitado para calcular o contra-piso a ser construído.
ATENÇÃO: o contra piso deve ser liso não deve conter pedras ou quaisquer outros objetos sobre sua superfície, sejam estes pontiagudos ou redondos, a fim de não danificar o fundo da cisterna.
5 - Após abertura do buraco para enterrar sua Amanco Cisterna, nivele o fundo do mesmo e faça um contra-piso liso e nivelado de 10cm de altura de concreto armado com uma malha de ferro, com o diâmetro especificado nas figuras acima, deixando secar.
6 - Após o contra-piso estar devidamente seco, coloque a cisterna no buraco, centralizando-a no contra-piso fabricado. Esta operação deve ser feita com cuidado, utilizando-se sistemas de roldanas ou guinchos, evitando-se impactos na cisterna que poderiam danificá-la.
7 - Com a cisterna instalada no buraco, instale os tubos de entrada e saída de líquidos (ladrão e tubulação de sucção por bomba).
Diametro da Cisterna Diametro inf. da Escavação 15 cm 15 cm
Diametro sup. da Escavação 30 cm A A
Terra Terra
Fig. 4
4a - Fazer uma escavação com uma profundidade de 30cm maior que a altura da cisterna e com um diâmetro 30cm maior do que o diâmetro da Amanco Cisterna - 15 centímetros de cada lado (ver fig. 3). Em seguida vá para o passo 5.
4b - Fazer uma escavação com as bordas inclinadas com uma profundidade de 30cm maior que a altura da cisterna e com um diâmetro na parte inferior da escavação 30cm maior que o diâmetro da cisterna - 15 cm de cada lado, e na parte superior 70 cm maior que o diâmetro da cisterna - 35cm de cada lado (ver fig. 4, com A = 35cm). Em seguida vá para o passo 5.
4c - Fazer uma escavação com as bordas inclinadas com uma profundidade de 30cm maior que a altura da cisterna e com um diâmetro na parte inferior da escavação 30cm maior que o diâmetro da cisterna - 15cm de cada lado, e na parte superior 100cm maior que o diâmetro da cisterna - 50cm de cada lado (ver fig. 4, com A = 50). Em seguida vá para o passo 5.
4d - Fazer uma escavação com as bordas inclinadas com uma profundidade de 30cm maior que a altura da Amanco Cisterna e com um diâmetro na parte inferior da escavação 30cm maior que o diâmetro da Amanco Cisterna - 15cm de cada lado, e na parte superior 150cm maior que o diâmetro da Amanco Cisterna - 75cm de cada lado (ver fig. 4, com A = 75cm). Em seguida vá para o passo 5.
4e - Fazer uma escavação com as bordas inclinadas com uma profundidade de 30cm maior que a altura da cisterna e com um diâmetro na parte inferior da escavação 30cm maior que o diâmetro da cisterna - 15cm de cada lado, e na parte superior 200cm maior que o diâmetro da cisterna - 100cm de cada lado (ver fig. 4, com A = 100cm). Em seguida vá para o passo 5.
30 cm
Diametro da Cisterna Diametro inf. da Escavação 15 cm 15 cm
Terra Terra
Fig. 3
A M A N C O
C I S T E R N A
C I S T E R N A Manual de Instalação
w w w. a m a n c o. c o m. b r
Borracha para revestimento dos apoios da escada
Pano
Içamento:
O içamento das cisternas maiores de 10.000 litros deve ser realizado da maneira que descreve o esquema abaixo. Para isso você irá precisar de 1 corda grande e resistente; 2 pedaços de madeira que tenham o mesmo diâmetro da cisterna e uma roldana.
Roldana
VISTA FRONTAL
Madeira
Corda
Roldana
VISTA FRONTAL
VISTA SUPERIOR
Madeira
Corda
Esquema de Funcionamento
INSTRUÇÕES DE LIMPEZA
Devido à alta proteção contra os raios solares e tampa- rosca, a Amanco Cisterna tem vedação rápida e segura, impedindo a entrada de poeira, impurezas e insetos, além de não apresentar formação de musgos e outras incrustações em suas paredes.
Recomendamos um pano ou esponja e água para a remoção do limo, formado pela alcalinidade da água. Esse procedimento deverá ser repetido de seis em seis meses, para eliminação de impurezas provenientes da água.
Saída de água
Água armazenada
Tampa para acesso interno
Parede Parede
Entrada de água
Caixa d`Água
Bomba centrifuga
Eletronível
Terra
Cimento
Torneira de bóia Eletronível
15 cm 15 cm
Contra-piso 10 cm
Laje Laje
Fig. 8
Fig. 9
Fig. 10
A M A N C O
C I S T E R N A
Manual de Instalação
w w w. a m a n c o. c o m. b r
A Amanco Cisterna deve ser transportada na posição vertical, sobre base plana sem empilhamentos.
GARANTIA
A Amanco Brasil Ltda. garante suas cisternas contra defeitos de fabricação e de material, desde que estas sejam manuseadas e instaladas de acordo com as condições de uso e montagens especificadas no Manual de Instalação.
O prazo total de garantia é de 10 anos (já inclusos a garantia legal) contados a partir da data de aquisição deste produto, mediante apresentação de NF emitida pelo revendedor.
Esta garantia terá validade somente para o produto com as características de fábrica e com rigorosa observância ao Manual de Instalação que acompanha o produto.
Transporte recomendado:
Fig. 11
Condições de Garantia
A Amanco Brasil Ltda. não será, em nenhuma hipótese, responsável por qualquer dano causado a cisterna em decorrência de mau uso, má instalação ou movimentação inadequada (transporte e/ou estocagem) pelo revendedor ou pelo consumidor final.
Cisterna usada sem tampa não terá garantia.
A Amanco Cisterna que não estiver instalada conforme recomendado perderá imediatamente a garantia.
A Amanco Cisterna deve ser manipulada e transportada com todo cuidado.
Itens Excluídos desta Garantia
Esta garantia não cobre:
- Defeitos ou danos resultantes de uso da cisterna de outro modo que não o especifi cado no respectivo Manual de Instalação. - Defeitos ou danos decorrentes de uso, reparo, testes, instalações, alterações ou quaisquer outros tipos de modifi cações realizadas sem a autorização por escrito da Amanco. - Quebra ou danos provocados, exceto se causado diretamente por defeitos de fabricação ou material quando de sua fabricação. - Defeitos ou danos causados por derramamento ou uso de outro produto que não seja água sem a devida autorização por escrito da Amanco. - Arranhões, fi ssuras, trincas ou qualquer outro dano causado à superfície plástica em razão de movimentação (transporte e/ou estocagem) pelo revendedor ou pelo consumidor fi nal no uso diferente do especificado no Manual de Instalação. - Defeitos ou danos causados por queda, batidas, perfurações, negligência, acidentes no transporte, acidentes no içamento e/ou qualquer movimentação. - Furações realizadas fora dos locais determinados para tal, sem o consentimento por escrito da Amanco.
CONDIÇÕES GERAIS
Salvo quanto à garantia legal, quando aplicável, esta garantia estabelece a responsabilidade da Amanco com relação a este produto.
As revendas (homecenters, grandes ou pequenas lojas) não são controladas pela Amanco e nenhuma garantia é oferecida quanto a danos por estes provocados, disponibilidade do produto ou nível de qualidade de serviços oferecidos por tais companhias.
A Amanco Brasil Ltda. reserva-se o direito de alterar a forma (design) ou interromper a produção deste produto a qualquer momento. As informações deste manual são apresentadas de boa fé.
Informações:
Para informações adicionais comunique-se conosco: Atendimento Amanco: 0800 701 8770 ou pelo e-mail [email protected]
