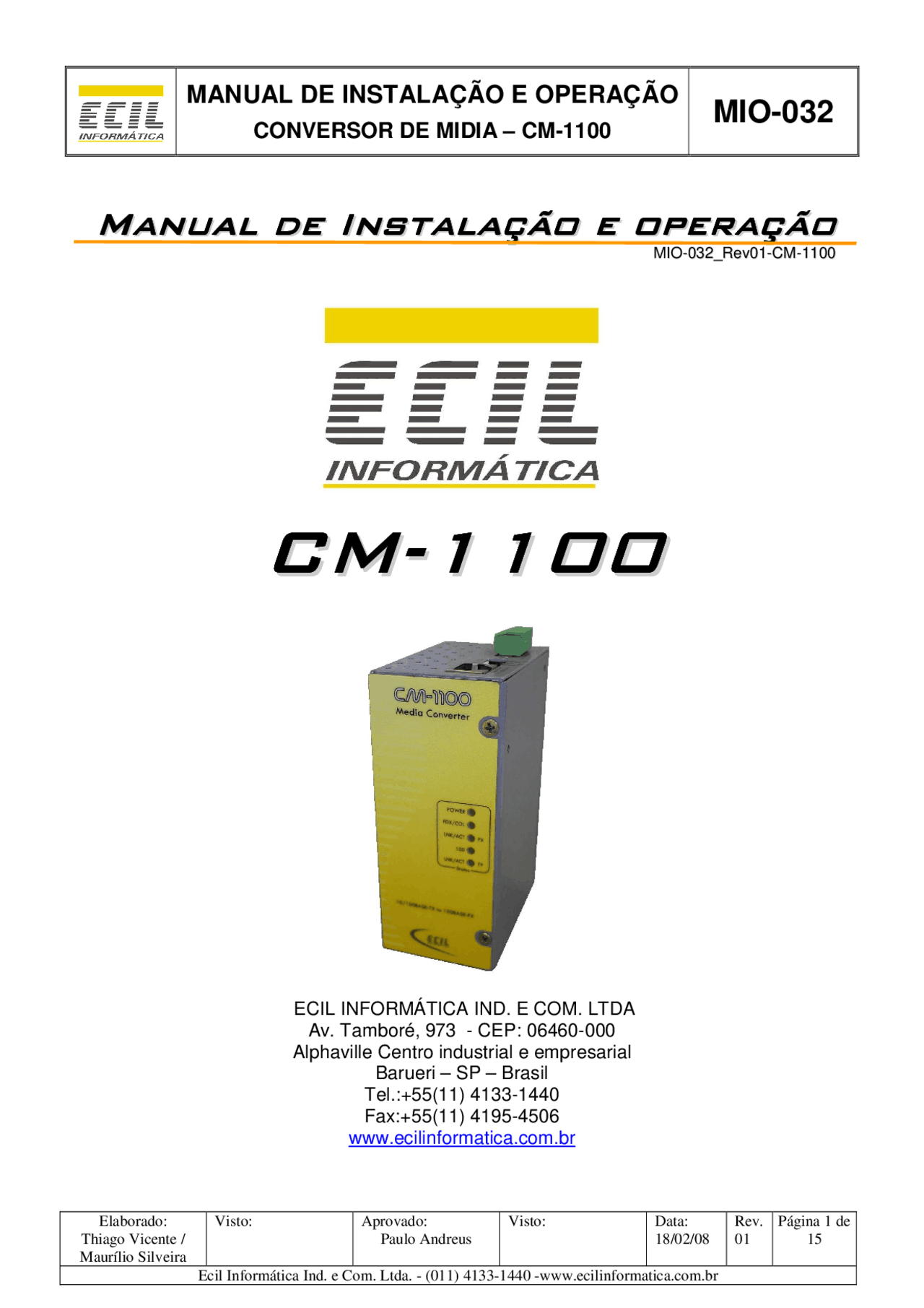

CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 1 de
15
MMMM
MMMM
aaaa
aaaa
nnnn
nnnn
uuuu
uuuu
aaaa
aaaa
llll
llll
dddd
dddd
eeee
eeee
IIII
IIII
nnnn
nnnn
ssss
ssss
tttt
tttt
aaaa
aaaa
llll
llll
aaaa
aaaa
çççç
çççç
ãããã
ãããã
oooo
oooo
eeee
eeee
oooo
oooo
pppp
pppp
eeee
eeee
rrrr
rrrr
aaaa
aaaa
çççç
çççç
ãããã
ãããã
oooo
oooo
MMIIOO-- 003322 __RReevv 0011 - -CCMM-- 11110000
CCCC
CCCC
MMMM
MMMM
ECIL INFORMÁTICA IND. E COM. LTDA
Av. Tamboré, 973 - CEP: 06460-
Alphaville Centro industrial e empresarial
Barueri – SP – Brasil
Tel.:+55(11) 4133-
Fax:+55(11) 4195-
www.ecilinformatica.com.br
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 2 de
15
Sumário
1 Especificações Técnicas ...................................................................... 3
1.1 Características Funcionais....................................................................................................
1.2 Características Ambientais...................................................................................................
2 Descrição Geral ..................................................................................... 5
3 Instalação............................................................................................... 6
3.1 Alimentação .........................................................................................................................
3.2 Proteção................................................................................................................................
3.3 Interface Ethernet Elétrica (Porta TP) .................................................................................
3.4 Interface Ethernet Óptica (Porta FX)...................................................................................
3.5 Fixação .................................................................................................................................
4 Configuração ....................................................................................... 10
5 Sinalização........................................................................................... 12
6 Informações Adicionais ...................................................................... 13
7 Dimensional ......................................................................................... 14
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 4 de
15
1.2 CARACTERÍSTICAS AMBIENTAIS
Operação
0ºC a 50ºC
Armazenagem
Temperatura -20ºC a 85ºC
Umidade Relativa
5% a 90% sem condensação
Dimensões (C x L x A)
137 mm X 80,5 mm X 48 mm
Carcaça
Metálica sem ventilador
Fixação
Trilho DIN
Físicas
Peso
500 g
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 5 de
15
D
D
E
E
S
S
C
C
R
R
I
I
Ç
Ç
Ã
Ã
O
O
G
G
E
E
R
R
A
A
L
L
O CM-1100 é um conversor de mídia Fast Ethernet , com a finalidade de converter um
sinal elétrico padrão 10/100BASE-TX em um sinal óptico padrão 100BASE-FX. Este dis-
positivo é utilizado para estender a distância de conexão entre dois dispositivos Fast E-
thernet com interfaces elétricas (par trançado) via cabo de fibra óptica, de forma transpa-
rente e sem degradação de performance. Suas principais características são:
Suporta taxas de transmissão em 10 Mbps e 100 Mbps na porta TP
Função de auto-negociação MDI/MDI-X na porta TP
Função de auto-negociação na porta TP
Função link fault pass through
Possui configuração manual para a porta TP poder suportar conexão com equipa-
mentos desprovidos da função de auto-negociação
Transparente para 802.1Q VLAN tagged packets
A Fig. 1 ilustra o Painel Frontal do CM-1100.
Fig. 1 – Painel Frontal do CM-
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 7 de
15
3.1 ALIMENTAÇÃO
A entrada de alimentação do CM-1100 suporta uma faixa de tensão de 85 a
250Vac/Vdc. A Fig. 4 ilustra o conector de alimentação, onde:
- VCC Terminal positivo ou negativo de alimentação
- 0V Terminal de referência de potencial
- Terminal de aterramento do equipamento (GND)
Fig. 4 – Detalhe da ligação da alimentação
ATENÇÃO
I
Antes de realizar as conexões elétricas, verifique os níveis de tensão para que não
haja sobre-tensão na alimentação. O equipamento deverá ter seu pino de GND co-
nectado à um ponto de terra em bom estado, para garantir seu perfeito funciona-
mento.
H
Não abrir a tampa em nenhuma circunstância. Risco de choque elétrico! A manu-
tenção deverá ser feita apenas por pessoa qualificada e autorizada pela Ecil Infor-
mática Ltda.
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 8 de
15
3.2 PROTEÇÃO
O CM-1100 possui circuito de proteção interno contra surtos de corrente e tensão.
Caso os fusíveis de proteção romperem seu filamento, os LEDs indicadores F1 e F2 irão
acender. Os fusíveis são de 500mA/250V ação rápida. A Fig. 5 ilustra os LEDs indicado-
res de fusível queimado, onde:
- F1 Fusível do VCC
- F2 Fusível do 0V
Fig. 5 – Detalhe dos LEDs indicadores de fusível queimado
3.3 INTERFACE ETHERNET ELÉTRICA (PORTA TP)
O CM-1100 possui uma interface Ethernet elétrica (Porta TP) com conector RJ45,
conforme ilustra a Fig. 6.
Fig. 6 – Interface Ethernet elétrica com conector RJ
O tipo de cabo utilizado deve possuir o comprimento máximo de 100 m e ser com-
patível com os seguintes padrões:
- 10 Mbps Cabo UTP categoria 3, 4 ou 5
- 100 Mbps Cabo UTP categoria 5
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 10 de
15
C
C
O
O
N
N
F
F
I
I
G
G
U
U
R
R
A
A
Ç
Ç
Ã
Ã
O
O
O CM-1100 pode ser configurado de acordo com o tipo de link , através de cinco cha-
ves seletoras, ilustrada na Fig. 9. Na Tab. 1, estão relacionadas as configurações para
cada chave.
Fig. 9 – Chaves seletoras
Chave Descrição Estado Função
OFF Auto-negociação ( default )
CH1 Configuração na Porta TP
ON Modo forçado
OFF 100 Mbps ( default )
CH2 Taxa de Transmissão na Porta TP
ON 10 Mbps
OFF Full duplex ( default )
CH3 Duplex na Porta TP
ON Half duplex ( default )
OFF Habilitado ( default )
CH4 Link Fault Pass Through
ON Desabilitado
OFF Full duplex ( default )
CH5 Duplex na Porta FX
ON Half duplex ( default )
Tab. 1 – Configuração manual das chaves seletoras
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 11 de
15
Para garantir uma conexão apropriada, de acordo com o tipo de link do dispositivo
a ser conectado, devem-se seguir as seguintes recomendações de configuração:
Porta TP
Tipo de link do equipamento CH1 CH2 CH
Dispositivo com auto-negociação OFF: Auto OFF: 100Mbps OFF: Full duplex
Dispositivo fixo em 10Mbps Half duplex ON: Forçado ON: 10Mbps ON: Half duplex
Dispositivo fixo em 100Mbps Half duplex ON: Forçado OFF: 100Mbps ON: Half duplex
Dispositivo fixo em 10Mbps Full duplex ON: Forçado ON: 10Mbps OFF: Full duplex
Dispositivo fixo em 100Mbps Full duplex ON: Forçado OFF: 100Mbps OFF: Full duplex
Tab. 2 – Configuração da Porta TP de acordo com o tipo de link do dispositivo a ser conectado
Porta FX
Tipo de link do equipamento CH
Dispositivo fixo em 10Mbps Full duplex OFF: Full duplex
Dispositivo fixo em 10Mbps Half duplex ON: Half duplex
Tab. 3 – Configuração da Porta TP de acordo com o tipo de link do dispositivo a ser conectado
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 13 de
15
I
I
N
N
F
F
O
O
R
R
M
M
A
A
Ç
Ç
Õ
Õ
E
E
S
S
A
A
D
D
I
I
C
C
I
I
O
O
N
N
A
A
I
I
S
S
A seguir, estão relacionados um breve descritivo das funcionalidades do CM-1100.
o Função Auto MDI/MDI-X
Esta função permite que a porta TP auto-detecte o sinal eletrônico e adaptar-se à co-
nexão MDI/MDI-X com o outro equipamento remoto automaticamente.
o Função Auto-Negociação
Quando a porta TP é configurada no modo Auto-Negociação (CH1: OFF), é caracteri-
zado com capacidade de auto-negociação. Executa um processo de negociação de taxa
de transmissão de fluxo com outro equipamento remoto automaticamente uma vez que o
link for estabelecido.
o Função Link Fault Pass Through
Quando esta função é habilitada, uma falha de link detectado na porta TP forçará um
rompimento do sinal no link sobre a porta FX. Similarmente, uma falha de link detectado
na porta FX forçará também um rompimento do sinal no link sobre a porta TP. Essa fun-
ção permite passar a falha do link TP ao equipamento remoto do link e transforma o con-
versor comum um TP cable extender.
Na Tab. 5, estão relacionadas algumas informações básicas do tipo de tráfego de da-
dos no CM-1100.
Processamento
Velocidade máxima em 100Mbps Full-duplex
10Mbps – 14.880 pps em pacotes de 64 bytes
100Mbps – 148.800 pps em pacotes de 64 bytes
Tipos de Pacotes
Transparente e sem modificação para:
IEEE 802.3 standar packets
IEEE 802.1Q VLAN tagged packets
Tamanho dos Pacotes
Até 1536 bytes em modo store-and-forward
Sem limite em modo smart-forward 100 a 100
Controle de Fluxo
Back-pressure para modo Half-duplex
802.3x pause-frame base para modo Full-duplex
Tab. 5 – Informações básicas de tráfego de dados no CM-
CONVERSOR DE MIDIA – CM-
MIO-
Elaborado:
Thiago Vicente /
Maurílio Silveira
Visto: Aprovado:
Paulo Andreus
Visto: Data:
18/02/
Rev.
01
Página 14 de
15
D
D
I
I
M
M
E
E
N
N
S
S
I
I
O
O
N
N
A
A
L
L
As figuras a seguir, ilustram os desenhos dimensionais do CM-1100.
Fig. 11 – (A) Vista Frontal. (B) Vista Traseira
