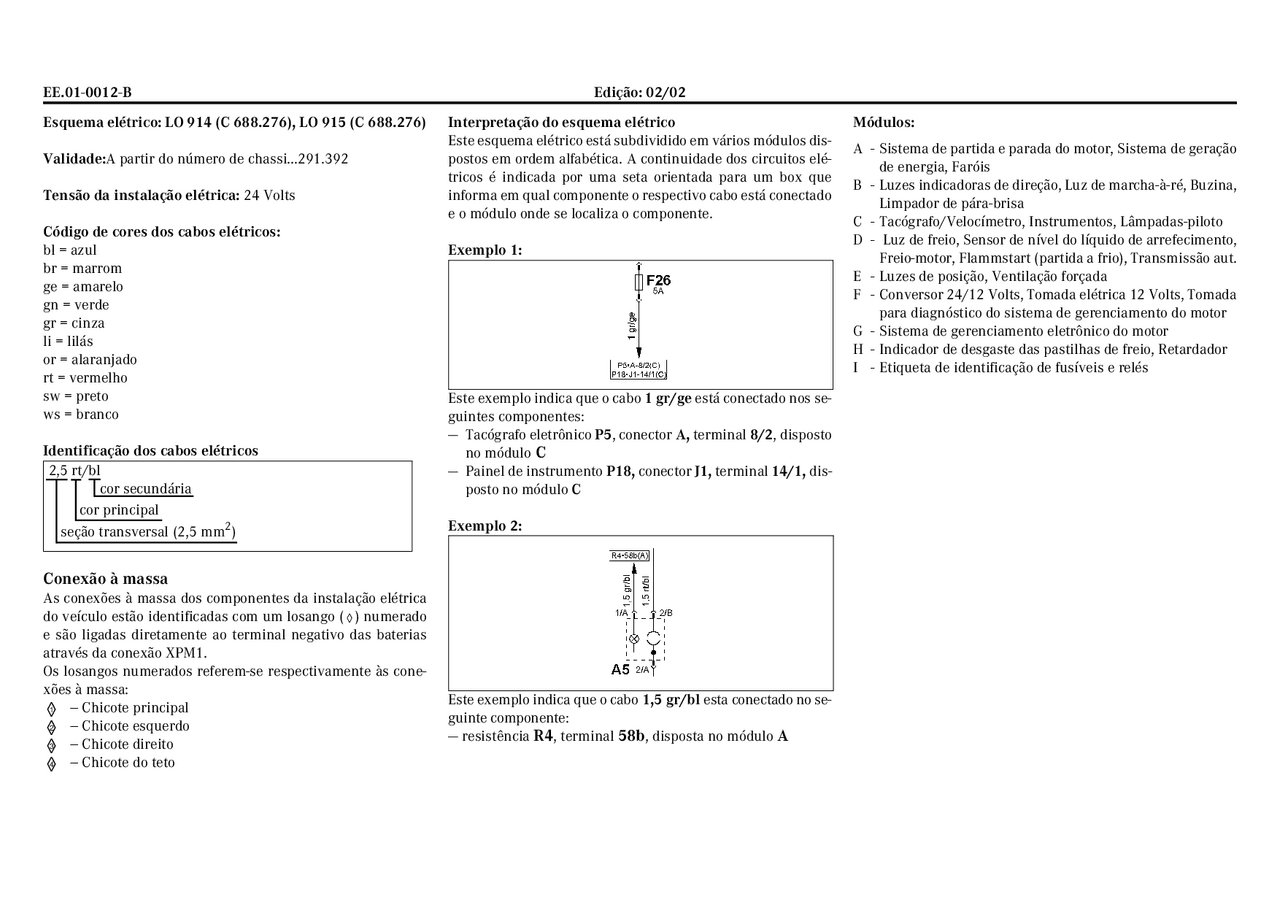

EE.01-0012-B
Edição: 02/
Esquema elétrico: LO 914 (C 688.276), LO 915 (C 688.276)Validade:
A partir do número de chassi...291.
Tensão da instalação elétrica:
24 Volts
Código de cores dos cabos elétricos: bl = azulbr = marromge = amarelogn = verdegr = cinzali = lilásor = alaranjadort = vermelhosw = preto ws = branco Identificação dos cabos elétricosConexão à massa As conexões à massa dos componentes da instalação elétricado veículo estão identificadas com um losango (
) numerado◊^
e são ligadas diretamente ao terminal negativo das bateriasatravés da conexão XPM1.Os losangos numerados referem-se respectivamente às cone-xões à massa:
−^ Chicote principal −^ Chicote esquerdo −^ Chicote direito −^ Chicote do teto
Interpretação do esquema elétrico Este esquema elétrico está subdividido em vários módulos dis-postos em ordem alfabética. A continuidade dos circuitos elé-tricos é indicada por uma seta orientada para um box queinforma em qual componente o respectivo cabo está conectadoe o módulo onde se localiza o componente. Exemplo 1: Este exemplo indica que o cabo
1 gr/ge
está conectado nos se-
guintes componentes: —^ Tacógrafo eletrônico
P5 , conector
A,^ terminal
, disposto
no módulo
C
—^ Painel de instrumento
P18,
conector
J1,^
terminal
dis-
posto
no^
módulo
C
Exemplo 2: Este exemplo indica que o cabo
1,5 gr/bl
esta conectado no se-
guinte componente: —^ resistência
R
, terminal
58b
, disposta no módulo
A
Módulos: A - Sistema de partida e parada do motor, Sistema de geração
de energia, Faróis
B - Luzes indicadoras de direção, Luz de marcha-à-ré, Buzina,
Limpador de pára-brisa
C - Tacógrafo/Velocímetro, Instrumentos, Lâmpadas-pilotoD - Luz de freio, Sensor de nível do líquido de arrefecimento,
Freio-motor, Flammstart (partida a frio), Transmissão aut.
E - Luzes de posição, Ventilação forçadaF^ - Conversor 24/12 Volts, Tomada elétrica 12 Volts, Tomada
para diagnóstico do sistema de gerenciamento do motor
G - Sistema de gerenciamento eletrônico do motorH - Indicador de desgaste das pastilhas de freio, RetardadorI^ - Etiqueta de identificação de fusíveis e relés
2,5 rt/bl seção transversal (2,5 mm
cor secundáriacor principal
(^1) ◊ (^2) ◊ (^3) ◊ (^4) ◊
EE.01-0012-B
Edição: 02/
Módulo A
E^
Luz alta / baixa esquerda E^
Luz alta / baixa direita FA^
Barramento de fusíveis da luz alta FB^
Barramento de fusíveis da luz baixa FZ^
Caixa de fusíveis de proteção geral G
Baterias G
Alternador G20(2) AlternadorK^
Relé auxiliar do terminal 15 K2(2)
Relé auxiliar do terminal 15 (II) K^
Relé auxiliar da luz baixa K^
Relé auxiliar da luz alta K33(3) Relé de desligamento da iluminação durante a partida do
motor M
Motor de partida Q^
Interruptor de contato e partida
R^
Reostato de controle da iluminação do painel de instrumentos S^
Interruptor geral de luzes Z^
Conector Chassis / Central elétrica
A - Sistema de partida e parada do motor, Sistema de geração de energia, Faróis
EE.01-0012-B
Edição: 02/
Módulo C
B^
Sensor do nível de combustível B^
Interruptor do indicador de pressão pneumática B^
Interruptor da lâmpada-piloto do freio de estacionamento B^
Interruptor da lâmpada-piloto do indicador de manutenção dofiltro de ar B
Interruptor da lâmpada-piloto de nível do líquido dearrefecimento B
Interruptor da lâmpada-piloto de falha do freio dianteiro B
Interruptor da lâmpada-piloto de falha do freio traseiro G
Gerador de impulsos na caixa de mudanças (sensor develocidade) H^
Lâmpada-piloto temperatura do líquido de arrefecimento domotor H^
Lâmpada-piloto do freio de estacionamento H^
Lâmpada-piloto do indicador de manutenção do filtro de ar
H^
Lâmpada-piloto da luz alta H
Lâmpada-piloto das luzes indicadoras de direção H
Lâmpada-piloto de controle de carga das baterias H
Lâmpada-piloto acionamento do retardador de freio H
Lâmpada-piloto do sistema auxiliar de partida à frio(Flammstart) H
Lâmpada piloto de nível do líquido de arrefecimento H
Lâmpada-piloto da pressão pneumática do sistema de freio H
Lâmpada-piloto da temperatura da transmissão automática H
Lâmpada-piloto da cabina inclinada para frente H
Lâmpada piloto de controle dos sistemas (PLD/ADM) H
Lâmpada piloto de baixo nível de óleo do cárter H
Lâmpada-piloto desgaste das pastilhas do freio traseiro H
Lâmpada-piloto desgaste das pastilhas do freio dianteiro H
Lâmpada-piloto do desembaçador dos espelhos retrovisores
P^
Tacômetro (conta-giros) P^
Tacógrafo eletrônico P^
Velocímetro eletrônico P
Indicador do nível de combustível P
Indicador da pressão de óleo do motor P
Indicador da temperatura do motor P
Painel de instrumentos T^
Alarme sonoro de temperatura, pressão de óleo do motor,ruptura da correia do ventilador e pressão pneumática
C - Tacógrafo/Velocímetro, Instrumentos, Lâmpadas-piloto
EE.01-0012-B
Edição: 02/
Módulo D
B
Interruptor da luz de freio B
Interruptor de temperatura do sistema auxiliar de partida àfrio (Flammstart) B
Interruptor da lâmpada-piloto de nível do líquido dearrefecimento B
Interruptor da lâmpada-piloto de temperatura da transmissãoautomática D
Diodo de teste da lâmpada-piloto de controle da temperaturatransmissão automática E^
Luz de freio esquerda E
Luz de freio direita FC^
(KL.15) Barramento de fusíveis do terminal 15 K33(2) Módulo eletrônico do sensor do nível do líquido de
arrefecimento K
Relé modulador da transmissão automática Allison
R^
Vela de pré-aquecimento do sistema de partida a frio(flammstart) S^
Interruptor de freio-motor direto/desliga S^
Seletor de marchas da transmissão automática T^
Cigarra acionamento de temperatura do câmbio automático U^
Unidade eletrônica da partida a frio por chama (Flammstart) U
Modulador eletrônico da transmissão Allison V
Válvula eletromagnética do sistema de partida à frio(Flammstart)
D - Luz de freio, Sensor de nível do líquido de arrefecimento, Freio-motor, Flammstart (partida a frio), Transmissão automática
EE.01-0012-B
Edição: 02/
Módulo F
A^
Conversor 24/12 V para rádio A
Tomada elétrica para equipamentos adicionais (12 volts) B
Interruptor temperatura radiador de óleo FD^
Barramento de fusíveis do terminal 30. J^
Tomada para diagnóstico K
Relé auxiliar do ventilador K
Relé temporizador do motor do ventilador M
F - Conversor 24/12 Volts, Tomada elétrica 12 Volts, Tomada para diagnóstico^ Motor do radiador de óleo
EE.01-0012-B
Edição: 02/
Módulo G
B
Interruptor de corte de partida em ponto morto B
Interruptor de partida no compartimento do motor B
Interruptor de parada do motor no compartimento do motor B
Sensor de temperatura do líquido de arrefecimento do motor B
Sensor de temperatura do combustível B
Sensor de temperatura/pressão ar do coletor de admissão B
Sensor de pressão de óleo do motor B
Sensor de temperatura de óleo do motor B
Sensor de nível de óleo do cárter G
Sensor de rotação da árvore de manivelas G
Sensor de ângulo de início de injeção U
Módulo do gerenciamento eletrônico do motor (PLD) U
Pedal do acelerador U
Módulo de comando eletrônico do motor (ADM) V
Válvula eletromagnética Top-Brake/ Freio-motor
V
Conjunto válvula eletromagnética do sistema de injeção
G - Sistema de gerenciamento eletrônico do motor
EE.01-0012-B
Edição: 02/
Módulo I
F1- 7,5 A
Farol alto esquerdo
F16-^
Reserva
F31- 5A
Módulo ADM
K^
Relé auxiliar doterminal 15
F2- 7,5 A
Farol alto direito
F17- 7,5A
Partida à frio e conector detomada de diagnose(terminal 15)
F32- 5A
Acionamento do relétemporizador do motor doventilador
K2(2)^
Relé auxiliar doterminal 15(2)
F3- 7,5 A
Farol baixo esquerdo
F18- 7,5A
Tacógrafo
F33- 5A
Acionamento do motor do ventilador
K^
Relé auxiliar do farol baixo
F4- 7,5A
Farol baixo direito
F19- 5A
Freio motor e módulo ADM (terminal 15)
F34- 25A
Partida à frio (terminal 30)
K^
Relé auxiliar do farol alto
F5- 5A
Alternador
F20- 5A
Módulo PLD (terminal 15)
F35-^
Reserva
K^
Relé temporizador dolimpador de pára-brisa
F6-^
Reserva
F21-^
Reserva
F36-^
Reserva
K^
Relé das lanternasindicadoras de direção
F7- 15A
Limpador e Lavador do pára-brisa
F22- 25
Ventilação Forçada
K^
Relé auxiliar do motor doventilador
F8- 7,5A
Buzina
F23- 5A
Lanternas de posição e delimitação esquerda
D26-
Diodo check lâmp. pilototemperatura do câmbioautomático
K^
Relé auxiliar do terminal 58
F9- 7,5A
Lanternas indicadoras de direção
F24- 5A
Lanternas de posição e delimitação direita
K33 (3)
Relé de desligamento da iluminação na partida
F10- 5A
Temperatura d’água,pressão do óleo do motor einstrumentos
F25- 5A
Reserva
K^
Relé de desligamento doretarder
F11- 5A
Lâmpadas piloto resistên- cia do 2º alternador
F26- 5A
Iluminação dos instrumentos do painel
K^
Relé auxiliar deacionamento do retarder
F12- 5A
Lanternas de marcha-à-ré
F27- 7,5A
Conversor 24/12V
K^
Relé auxiliar do moduladoreletrônico
F13- 5A
Lanternas de freio
F28-^
Reserva
K^
Relé auxiliar da lâmpadapiloto do retarder
F14- 5A
Acionamento do modulador eletrônico
F29- 7,5A
Tacógrafo
K^
Relé auxiliar do motor doventilador
F15- 15A
Acionamento do retarder
F30- 5A
Luzes de advertência
I - Etiqueta de identificação de fusíveis e relés
