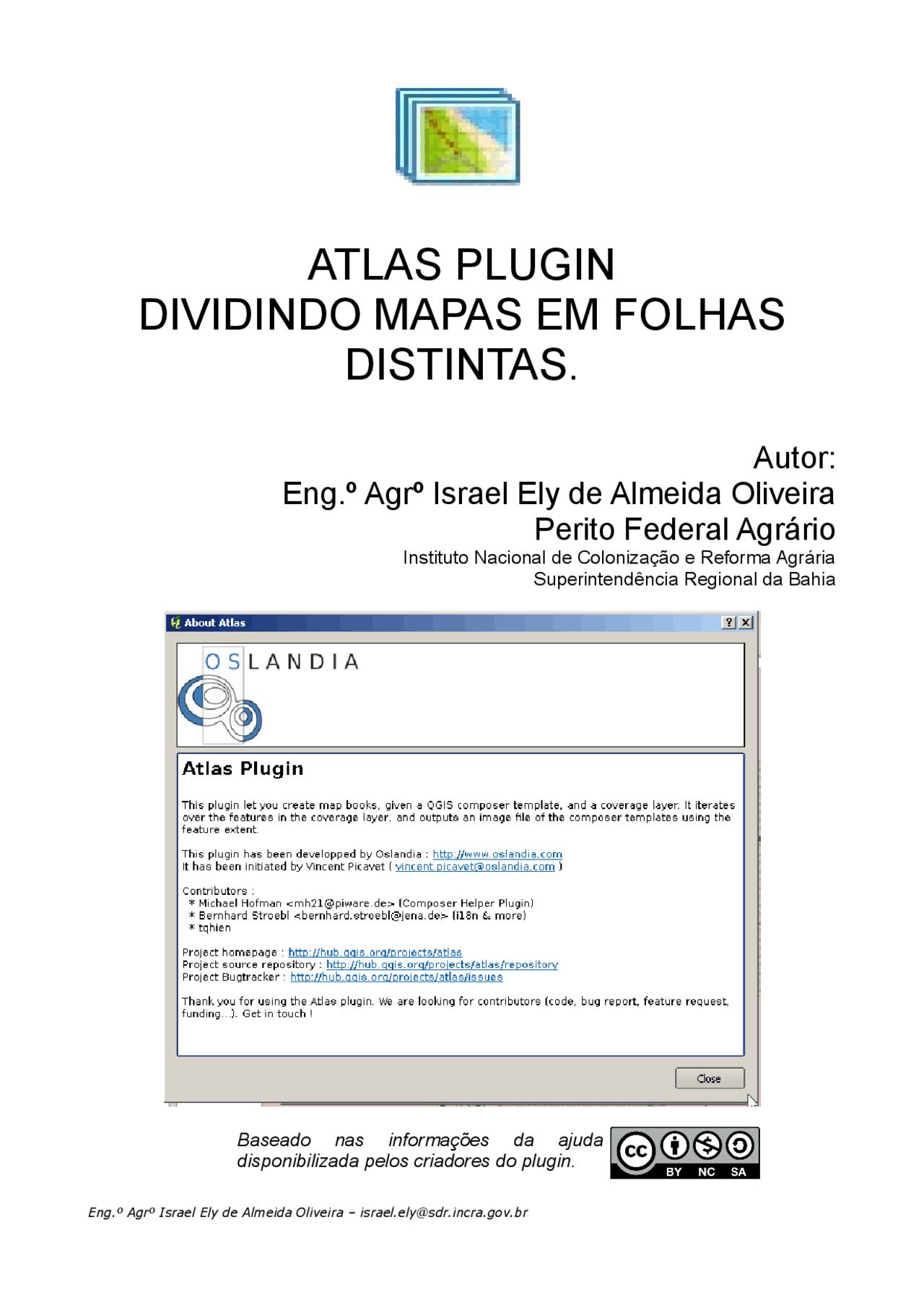

Elaboração de mapas em folhas separadas com o Qgis
Tipologia: Manuais, Projetos, Pesquisas
1 / 16
Esta página não é visível na pré-visualização
Não perca as partes importantes!
LICENÇA CREATIVE COMMONS (CC BY-NC-SA 3.0): O trabalho "ATLAS PLUGIN - DIVIDINDO MAPAS EM FOLHAS DISTINTAS." de Israel Ely de Almeida Oliveira, foi licenciado com uma Licença Creative Commons - Atribuição – Não Comercial – Compartilha Igual 3.0 Não Adaptada. Este trabalho encontra-se disponível no site: www.ebah.com.br. http://creativecommons.org/licenses/by-nc- sa/3.0/ Informações do Autor. ISRAEL ELY DE ALMEIDA OLIVEIRA Natural de Riachão do Jacuípe – BA, possui graduação em Engenharia Agronômica (2000) pela Escola de Agronomia UFBA. Perito Federal Agrário da Divisão de Obtenção de Terras da Bahia. Áreas de Atuação: Sensoriamento Remoto e na utilização de Sistema de Informações Geográficas (SIG) de licença livre. INCRA/BA SR(05) Email: [email protected] Telefone de Contato:(71) 3505-5344 / 5345 / 5337
O programa irá atualizar a lista de plugins disponíveis na internet nos endereços informados anteriormente. Após o programa concluir esta etapa, retorne para a aba COMPLEMENTOS. Na aba complementos, no campo Filtrar por, digite o nome do plugin que deseja, “ATLAS”, ele será mostrado na lista abaixo, clique na linha correspondente ao plugin e clique em Instalar Complemento. Obs. Como no meu computador o plugin já está instalado, aparece Reinstalar complemento. Após concluída a instalação, clique em Fechar. Procure pelo ícone do plugin na sua barra de plugins.
Vamos carregar as camada para impressão. Digamos que esse mapa tenha que ser impresso em folhas no formato A4 na escala 1:25.000, como podemos saber quantas folhas serão necessárias para enquadrar todo o mapa. Temos que saber a largura e a altura em escala real do mapa. Para isso, utilizando a ferramenta de medida “Linha” anote as dimensões encontradas. O mapa do exemplo mede cerca de 12.040m de largura por 11.000m de altura.
Com a janela de mapa selecionada, vá na aba Item, nas Opções Gerais e clique no botão Posição e Tamanho .... Configure a janela como mostra a figura abaixo e clique em definir posição. Arrume os outros itens do mapa para que fiquem como mostra a figura abaixo. Para prosseguir com o processo não podemos esquecer o tamanho da janela do mapa que acabamos de criar, 190mm de largura por 215mm de altura, essa será a área útil de impressão. Caso o modelo possua mais de uma janela de mapa, temos que lembrar qual o número da janela principal, ou seja, a janela que receberá o mapa principal que será dividido em várias folhas. Nosso caso só possui uma que a MAPA 0.
Agora que sabemos as medidas do mapa na escala real e as medidas da janela de impressão, podemos calcular, qual o tamanho da janela de impressão na escala real, ou seja: Na largura teremos: 190mm x 25000 (escala) = 4.750.000mm / 1000 = 4.750 m de largura Na altura teremos: 215mm x 25000 (escala) = 5.375.000mm / 1000 = 5.375 m de altura Com isso podemos calcular quantas folhas serão necessárias para a impressão completa do mapa. Na largura: 12.040m / 4.750m = 2,53 folhas A4. Na altura: 11.000m / 5.375m = 2,05 folhas A O mapa será dividido em 3 folhas para a largura e duas para a altura, aproximadamente 6 folhas. Agora temos que construir uma camada para servir de máscara de impressão e orientar a colocação dos pedaços do mapa no modelo de impressão que criamos. Para isso, utilizaremos uma ferramenta do ftools , Grade Vetorial , como mostra a figura ao lado. Selecione a camada que será impressa e clique no botão Ajustar a partir da camada, com isso as coordenadas máxima e mínima da camada aparecerão nos campos logo abaixo do botão. Na opção Distância entre linhas, desmarque a opção Manter razão 1: (usa-se para criar polígonos com largura e altura iguais). As medidas que temos de colocar são a largura e a altura em metros da janela de impressão, x para largura e y para altura.
Coverage layer – selecione a camada que servirá como máscara de impressão, se o quadro “Hide coverage” estiver marcado, esta camada não aparecerá nos mapas impressos. Composer tamplate – selecione o modelo de impressão onde os mapas serão criados. Composer map object – caso o modelo de impressão possua mais de uma janela de impressão você deve indicar qual será a janela principal. Margin around coverage – determine uma percentagem de sobreposição das janelas de mapa, esse campo provoca uma alteração na escala do mapa para , caso isso não faça diferença ao seu trabalho pode utilizar, mais se necessita uma margem de sobreposição nas folhas e não quer que a escala de impressão seja alterada, você pode criar a sobreposição nos polígonos da camada máscara. Output directory – escolha a pasta onde os mapas serão salvos. Filename pattern – coloque um nome para criação do mapa, neste caso colocamos mapa.pdf, o programa irá criar na sequencia mapa_0, mapa_1..... Clique em export para iniciar o processo. Após finalizar feche a janela do plugin. Verifique se na pasta indicada para salvar os mapas foram criados os arquivos pdf correspondentes aos recortes do mapa.
8580000 8580000 8582500 8582500 502500 502500 505000 505000 Legenda mapa Área com Lavra ---------------------------------------------------------------------> 11,3937ha Área Construída --------------------------------------------------------------------> 6,2097ha Culturas Temporárias ---------------------------------------------------------------> 983,8290ha Culturas Temporárias (Preservação Permanente) --------------------------------------> 70,4577ha Estrada ----------------------------------------------------------------------------> 12,9792ha Estrada (Presrvação Permanente) ----------------------------------------------------> 0,3916ha Floresta Ombrófila em Estágio Inicial de Regeneração -------------------------------> 66,8123ha Floresta Ombrófila em Estágio Inicial de Regeneração (Preservação Permanente) ------> 13,4007ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração ------------------------> 3.558,1200ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração (Preserv. Perman.) -----> 117,9240ha Manguezal --------------------------------------------------------------------------> 21,3305ha Manguezal (Preservação Permanente) -------------------------------------------------> 1,0435ha Pastagem Plantada ------------------------------------------------------------------> 858,4900ha Pastagem Plantada (Preservação Permanente) -----------------------------------------> 72,4763ha Rios -------------------------------------------------------------------------------> 44,5507ha BA 026 -----------------------------------------------------------------------------> 91,2564ha 250 0 250 500 Eng.º Agrº Israel Ely de Almeida Oliveira [email protected]
8580000 8580000 8582500 8582500 512500 512500 515000 515000 Legenda mapa Área com Lavra ---------------------------------------------------------------------> 11,3937ha Área Construída --------------------------------------------------------------------> 6,2097ha Culturas Temporárias ---------------------------------------------------------------> 983,8290ha Culturas Temporárias (Preservação Permanente) --------------------------------------> 70,4577ha Estrada ----------------------------------------------------------------------------> 12,9792ha Estrada (Presrvação Permanente) ----------------------------------------------------> 0,3916ha Floresta Ombrófila em Estágio Inicial de Regeneração -------------------------------> 66,8123ha Floresta Ombrófila em Estágio Inicial de Regeneração (Preservação Permanente) ------> 13,4007ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração ------------------------> 3.558,1200ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração (Preserv. Perman.) -----> 117,9240ha Manguezal --------------------------------------------------------------------------> 21,3305ha Manguezal (Preservação Permanente) -------------------------------------------------> 1,0435ha Pastagem Plantada ------------------------------------------------------------------> 858,4900ha Pastagem Plantada (Preservação Permanente) -----------------------------------------> 72,4763ha Rios -------------------------------------------------------------------------------> 44,5507ha BA 026 -----------------------------------------------------------------------------> 91,2564ha 250 0 250 500 Eng.º Agrº Israel Ely de Almeida Oliveira [email protected]
8575000 8575000 8577500 8577500 502500 502500 505000 505000 Legenda mapa Área com Lavra ---------------------------------------------------------------------> 11,3937ha Área Construída --------------------------------------------------------------------> 6,2097ha Culturas Temporárias ---------------------------------------------------------------> 983,8290ha Culturas Temporárias (Preservação Permanente) --------------------------------------> 70,4577ha Estrada ----------------------------------------------------------------------------> 12,9792ha Estrada (Presrvação Permanente) ----------------------------------------------------> 0,3916ha Floresta Ombrófila em Estágio Inicial de Regeneração -------------------------------> 66,8123ha Floresta Ombrófila em Estágio Inicial de Regeneração (Preservação Permanente) ------> 13,4007ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração ------------------------> 3.558,1200ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração (Preserv. Perman.) -----> 117,9240ha Manguezal --------------------------------------------------------------------------> 21,3305ha Manguezal (Preservação Permanente) -------------------------------------------------> 1,0435ha Pastagem Plantada ------------------------------------------------------------------> 858,4900ha Pastagem Plantada (Preservação Permanente) -----------------------------------------> 72,4763ha Rios -------------------------------------------------------------------------------> 44,5507ha BA 026 -----------------------------------------------------------------------------> 91,2564ha 250 0 250 500 Eng.º Agrº Israel Ely de Almeida Oliveira [email protected]
8575000 8575000 8577500 8577500 512500 512500 515000 515000 Legenda mapa Área com Lavra ---------------------------------------------------------------------> 11,3937ha Área Construída --------------------------------------------------------------------> 6,2097ha Culturas Temporárias ---------------------------------------------------------------> 983,8290ha Culturas Temporárias (Preservação Permanente) --------------------------------------> 70,4577ha Estrada ----------------------------------------------------------------------------> 12,9792ha Estrada (Presrvação Permanente) ----------------------------------------------------> 0,3916ha Floresta Ombrófila em Estágio Inicial de Regeneração -------------------------------> 66,8123ha Floresta Ombrófila em Estágio Inicial de Regeneração (Preservação Permanente) ------> 13,4007ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração ------------------------> 3.558,1200ha Floresta Ombrófila em Estágio Médio/Avançado de Regeneração (Preserv. Perman.) -----> 117,9240ha Manguezal --------------------------------------------------------------------------> 21,3305ha Manguezal (Preservação Permanente) -------------------------------------------------> 1,0435ha Pastagem Plantada ------------------------------------------------------------------> 858,4900ha Pastagem Plantada (Preservação Permanente) -----------------------------------------> 72,4763ha Rios -------------------------------------------------------------------------------> 44,5507ha BA 026 -----------------------------------------------------------------------------> 91,2564ha 250 0 250 500 Eng.º Agrº Israel Ely de Almeida Oliveira [email protected]
