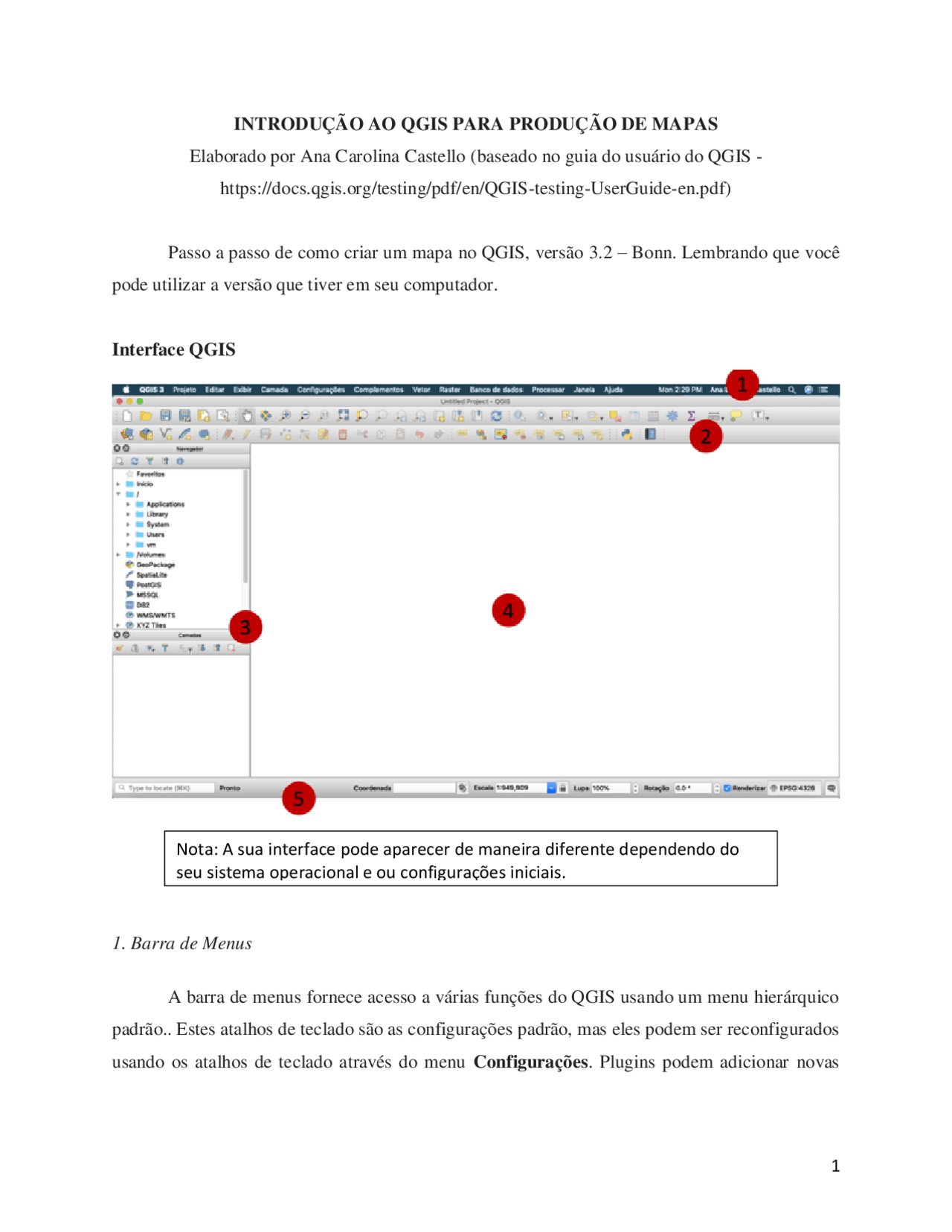

INTRODUÇÃO AO QGIS PARA PRODUÇÃO DE MAPAS
Elaborado por Ana Carolina Castello (baseado no guia do usuário do QGIS - https://docs.qgis.org/testing/pdf/en/QGIS-testing-UserGuide-en.pdf) Passo a passo de como criar um mapa no QGIS, versão 3.2 – Bonn. Lembrando que você pode utilizar a versão que tiver em seu computador. Interface QGIS
1. Barra de Menus A barra de menus fornece acesso a várias funções do QGIS usando um menu hierárquico padrão.. Estes atalhos de teclado são as configurações padrão, mas eles podem ser reconfigurados usando os atalhos de teclado através do menu Configurações. Plugins podem adicionar novas Nota: A sua interface pode aparecer de maneira diferente dependendo do seu sistema operacional e ou configurações iniciais.
opções aos Menus. Para mais informações sobre ferramentas e barras de ferramentas, consulte https://docs.qgis.org/testing/pdf/en/QGIS-testing-UserGuide-en.pdf.
2. Barras de Ferramentas A barra de ferramentas fornece acesso à maioria das mesmas funções que os menus, além de ferramentas adicionais para interagir com o mapa. Passe o mouse sobre o item e uma breve descrição do objetivo da ferramenta será exibida.
Além disso, eles podem ser desativados usando o menu de opções, que aparece clicando com o botão direito do mouse no espaço livre da barra de ferramentas.
- Painéis Os painéis são abas especiais com os quais você pode interagir (selecionando opções, caixas de verificação, preenchendo valores ...) para realizar tarefas. No painel NAVEGADOR é possível acessar as pastas disponíveis em seu computador e selecionar arquivos RASTER, já no painel CAMADAS irão aparecer todos os objetos carregados no QGIS.
4. Visualização do Mapa Os mapas são exibidos nessa área. O mapa exibido nessa janela dependerá das camadas de vetor e raster que você escolheu carregar. A visualização do mapa e a legenda estão fortemente ligadas entre si - os mapas na exibição refletem as alterações feitas na área da legenda.
- Barra de status A barra de status fornece informações gerais sobre a visualização do mapa e ações processadas ou disponíveis e oferece a você a aparência da imagem no mapa.
- Pesquisa: ajuda a realizar pesquisas em qualquer lugar do aplicativo
- Coordenadas: posição atual do mouse no mapa
- Escala: Mostra a escala da vista do mapa. Clicando no ícone , é possível escolher entre escalas predefinidas e personalizadas. Do lado direito, clicando no ícone , bloqueia a escala para usar a lente de aumento para aumentar ou diminuir o zoom. O ampliador permite aumentar o zoom em um mapa sem alterar a escala do mapa, facilitando o ajuste preciso das posições de rótulos e símbolos.
- Rotação: permite a rotação do mapa graus no sentido horário.
- EPSG: mostra o SRC (Sistema de Referência de Coordenadas) do projeto.
Inserindo dados de ocorrência Iremos inserir os dados de ocorrência no formato .csv, que foram obtidos nas bases de dados do speciesLink (http://splink.cria.org.br). O arquivo deve conter ao três colunas, a primeira com o nome da espécie, a segunda com a longitude e a terceira com a latitude. As coordenadas devem estar em graus decimais. Para inserir os dados em .csv, na barra de ferramentas selecione o ícone
Na nova aba selecione o item texto delimitado. Depois em NOME DO ARQUIVO, selecione o arquivo .csv com as ocorrências da espécies; em FORMATO DO ARQUIVO, selecione CSV; em DEFINIÇÃO DA GEOMETRIA, no campo X FIELD selecione Long, e no campo Y FIELD selecione Lat; no campo GEOMETRY CRS, selecione o sistema de coordenadas que aparecer. Se todas as informações estiverem corretas, na campo CONFIGURAÇÕES DE CAMADA irão aparecer os dados de ocorrência. Na sequência, clicar em adicionar e depois close.
Editando os pontos Nessa etapa selecionamos o formato, tamanho e coloração que queremos que os pontos sejam apresentados no mapa. Para isso clique com o botão direito do mouse no objeto do painel de camadas, e posteriormente selecione PROPRIEDADES (imagem 1). Na sequência, irá abrir a janela de propriedades, e do lado esquerdo, clique em SIMBOLOGIA (imagem 2).
Para selecionar o tipo de ponto desejado no item SÍMBOLOS EM, clique em e selecione a opção TODOS OS SÍMBOLOS (imagem 1). Posteriormente, clique no símbolo desejado (imagem 2).
Polígonos Outra opção para apresentar a ocorrência da espécie, é por meio de um polígono, que é elaborado utilizando os pontos mais extremos da ocorrência da espécie. Para elaborar um polígono clique em
. Na sequência, na nova janela no item TIPO DE GEOMETRIA, clique em e selecione POLÍGONO, depois no item NOME DO ARQUIVO, clique em (imagem 1), e na próxima janela, em SAVE AS, escolha o nome do objeto, e por último clique em SAVE (imagem 2), e posteriormente em OK.
O polígono criado irá aparecer no painel de camadas. Para editar o polígono, clique no objeto no painel de camadas, e depois em , e na sequência em. Ao passar o mouse na área de visualização do mapa você vera que o símbolo do cursou mudou para. Na sequência clique em cima de cada um dos pontos mais extremos da ocorrência da espécie (imagem 1). Depois, clique com o botão direito, com isso irá aparecer uma nova janela, clique em OK,
