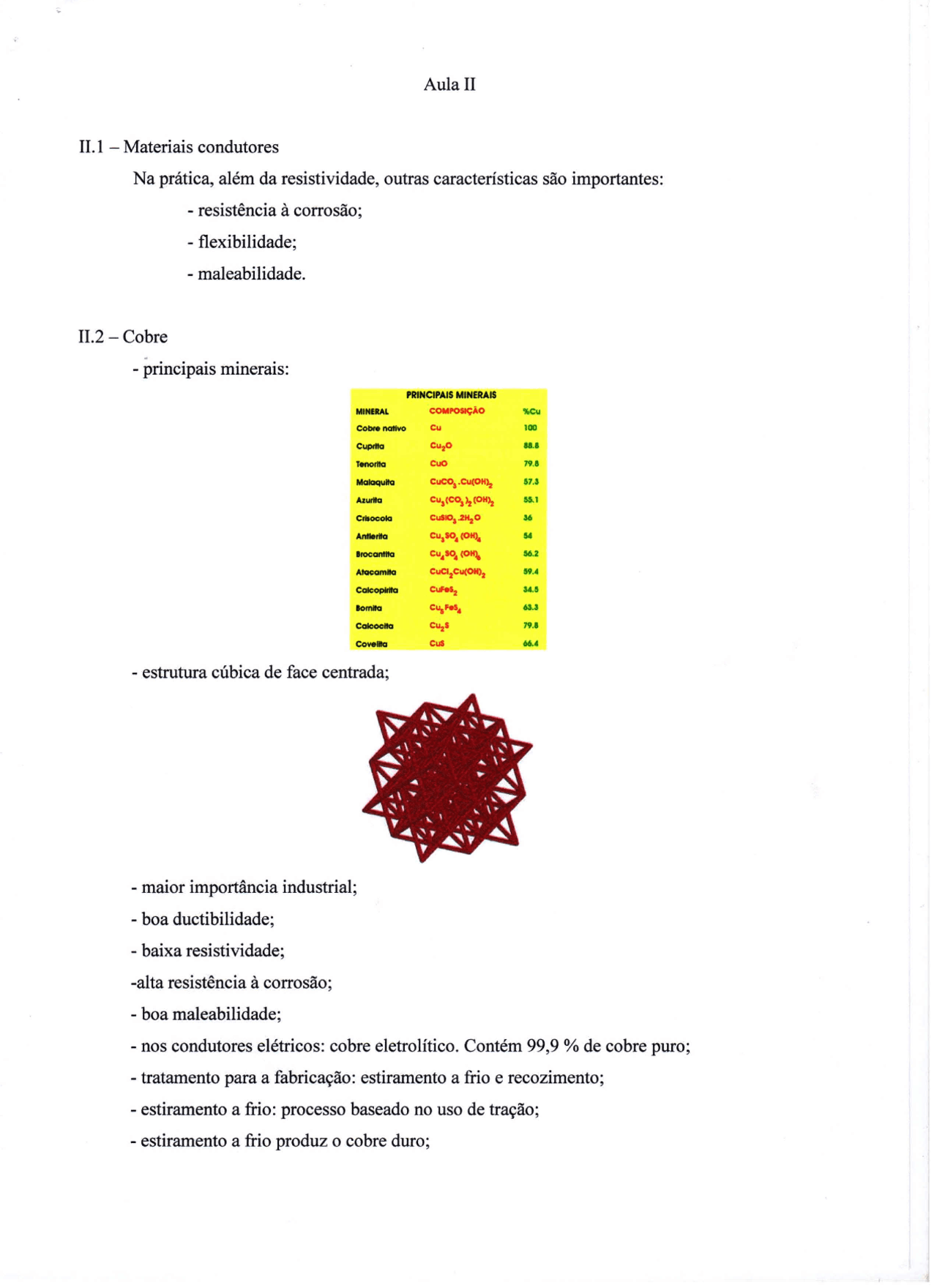

pnnclpals^.^.^. mmerals:.^. MINfIlAL PRINCIPAISCOMPOSIÇÃO^ MINERAIS ~ C__ Cu 100 CupdIa CU20 ••.• l_ CUO 79. MaIaquIa CUCO, .CU(OH~ 51. AzUllla Cu,(COa ~ (OHIt a5. Crllocola CUSIO• .z~o 36 Antte.... cu.SO. (OHl. 501 Ifoc_ cu.~ (0"1. 56. ,,_ CuCl2CUC0ll)2 59.• Calcopirl1a CufeS 2 u'S _ C"I_. 6U CGIcocIla Cu:' 19 .• co_ CUS 66..
estrutura cúbica de face centrada;
maior importância industrial;
boa ductibilidade;
baixa resistividade; -alta resistência à corrosão;
boa maleabilidade;
nos condutores elétricos: cobre eletrolítico. Contém 99,9 % de cobre puro;
tratamento para a fabricação: estiramento a frio e recozimento;
estiramento a frio: processo baseado no uso de tração;
estiramento a frio produz o cobre duro;

recozimento: aquecimento ou fundição do material com resfriamento lento. O resfriamento pode ser feito em etapas, sendo que pelo menos uma delas tem que ser mais lenta;
recozimento produz o cobre mole ou recozido cujo padrão tem p = 0,15328 Om a 20°C;
o cobre duro tem resistividade maior;
tipos usuais de cobre (Especificação Brasileira EB 11 da ABNT): Conduto.' Rl'$isthicladf Condutivicladf ~IQcm (^) (cobre padraO) Pad^ r ilo^ l()()Cl. Fio de cobre recozido 1,7564 98. Fio de cobre meio duro: diâmetro até 8,24 nun 1.7837^ 96. Fio de cobre meio duro: diâmetro maior que 8,24 nun 1,7654 97. Fio de cobre duro: diâmetro até 8,2411ll11 1.793 96. Fio de cobre duro: diâmetro maior que 8.24mm 1,7745 97.
nos cálculos, aplica-se a resistividade de 97,3 %;
influência da temperatura: Temperatura (OC) a (Oel) O 0, 20 0, 25 0,

0, 0, 0, 0,1 temperatura 400 800 1200

1I.3 - Propriedades mecânicas de condutores de cobre

carga de ruptura de 22 kg/mrrr';
cobre recozido não tem limite de elasticidade definido;
o estiramento a frio aumenta a resistência à tração. Para o cobre duro a carga de ruptura é de 46 kg/mrrr';

_ variação de comprimento: ôl = l -/0 = /0 (l' - l' o)

SEELAS

podem ser usados: estanho, cádmio, alumínio, manganês, silício, ferro;
as propriedades dependem não só da porcentagem de cada elemento, bem como dos tratamentos térmicos e mecânicos;
podem ser obtidos materiais com maior ou menor resistência à tração, resistência ao desgaste, resistência à corrosão;
a resistividade das ligas é maior que a do cobre eletrolítico;
cádmio e cobre: maior resistência mecânica, maior dureza e pequeno aumento na resistividade;
latão: cobre e zinco (5 % a 45 %). Maior ductibilidade. Com estanho ou alumínio, a liga

bronze: cobre e estanho (até 20 %). Maior resistência mecânica ao material;
metal monel ou cuproníquel: cobre e níquel (l0 % a 30 %). Resistência mecânica elevada e

endurecimento por envelhecimento;

cobre e alumínio (mais de 10 %). Material em contato constante com soluções ácidas ou salinas; alpacas: cobre (45 % a 70 %), níquel (10 % a 18 %) e zinco. Equipamentos de telecomunicações.

11.5- Condutores compostos

formados por diferentes materiais;
não são ligas metálicas;
copperweld - fio de aço recoberto de cobre;
alumonweld - fio de aço recoberto de alumínio;
ACSR ou CAA - cabo de alumínio com alma de aço. Cabo de aço em tomo do qual são torcidos cabos de alumínio. A resistência mecânica é dada pelo aço, aproveitando a melhor condutividade elétrica do alumínio;
a seção do condutor composto é a soma das seções dos componentes;
a condutância total é a soma das condutâncias dos componentes;
o peso total é a soma dos pesos dos componentes;
módulo de elasticidade:

E ---------^ SI^ ·EELASI^ +S2^ ·EELAS ELAS EQ - S +S I 2
