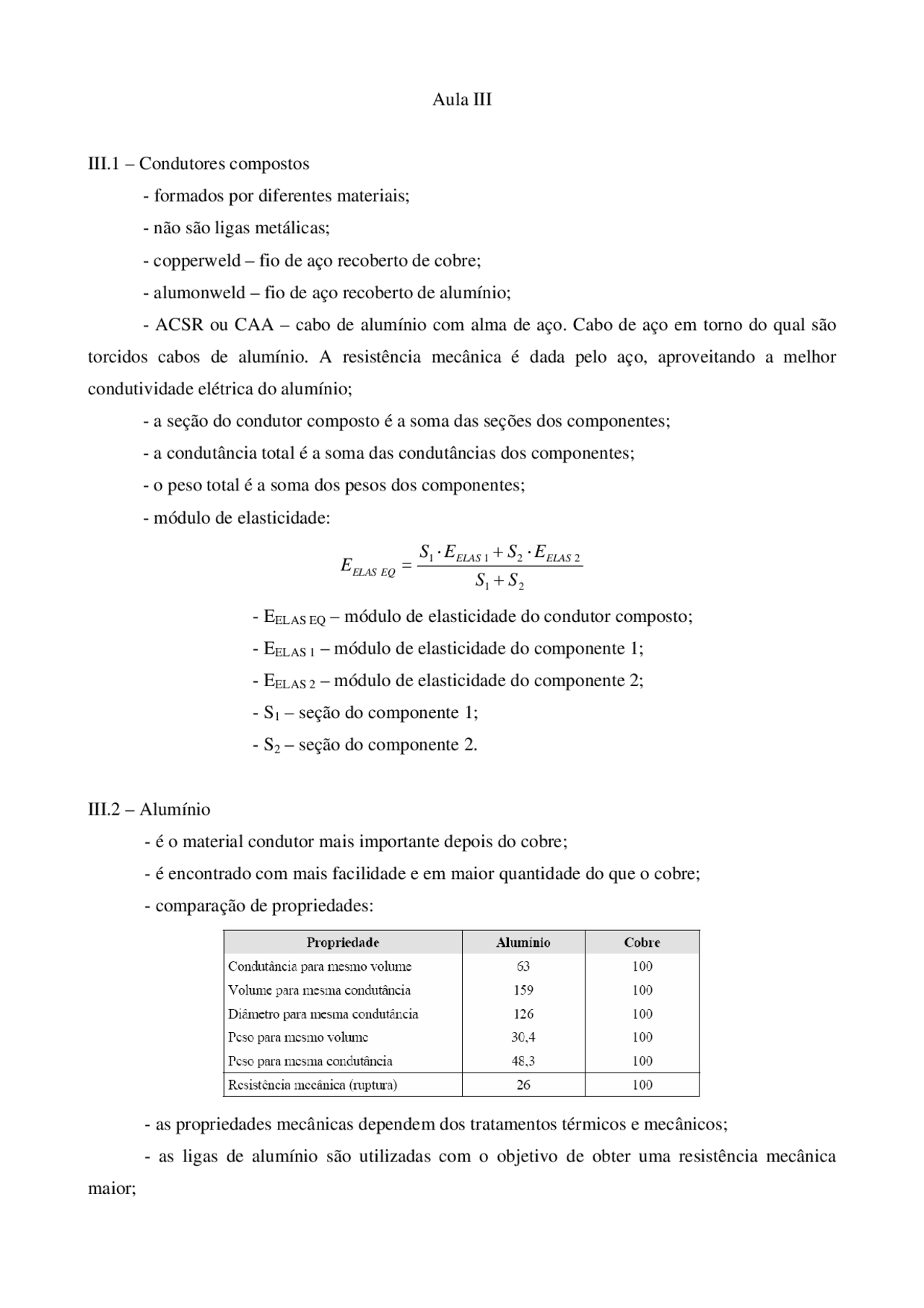

Aula III
III.1 – Condutores compostos
- formados por diferentes materiais;
- não são ligas metálicas;
- copperweld – fio de aço recoberto de cobre;
- alumonweld – fio de aço recoberto de alumínio;
- ACSR ou CAA – cabo de alumínio com alma de aço. Cabo de aço em torno do qual são
torcidos cabos de alumínio. A resistência mecânica é dada pelo aço, aproveitando a melhor
condutividade elétrica do alumínio;
- a seção do condutor composto é a soma das seções dos componentes;
- a condutância total é a soma das condutâncias dos componentes;
- o peso total é a soma dos pesos dos componentes;
- módulo de elasticidade:
21
2211
SS
ESES
EELASELAS
EQELAS +
⋅+⋅
=
- E
ELAS EQ – módulo de elasticidade do condutor composto;
- E
ELAS 1 – módulo de elasticidade do componente 1;
- E
ELAS 2 – módulo de elasticidade do componente 2;
- S
1 – seção do componente 1;
- S2 – seção do componente 2.
III.2 – Alumínio
- é o material condutor mais importante depois do cobre;
- é encontrado com mais facilidade e em maior quantidade do que o cobre;
- comparação de propriedades:
- as propriedades mecânicas dependem dos tratamentos térmicos e mecânicos;
- as ligas de alumínio são utilizadas com o objetivo de obter uma resistência mecânica
maior;
