PRÁTICA EM MEDIDAS ELÉTRICAS
Tipologia: Notas de estudo
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!

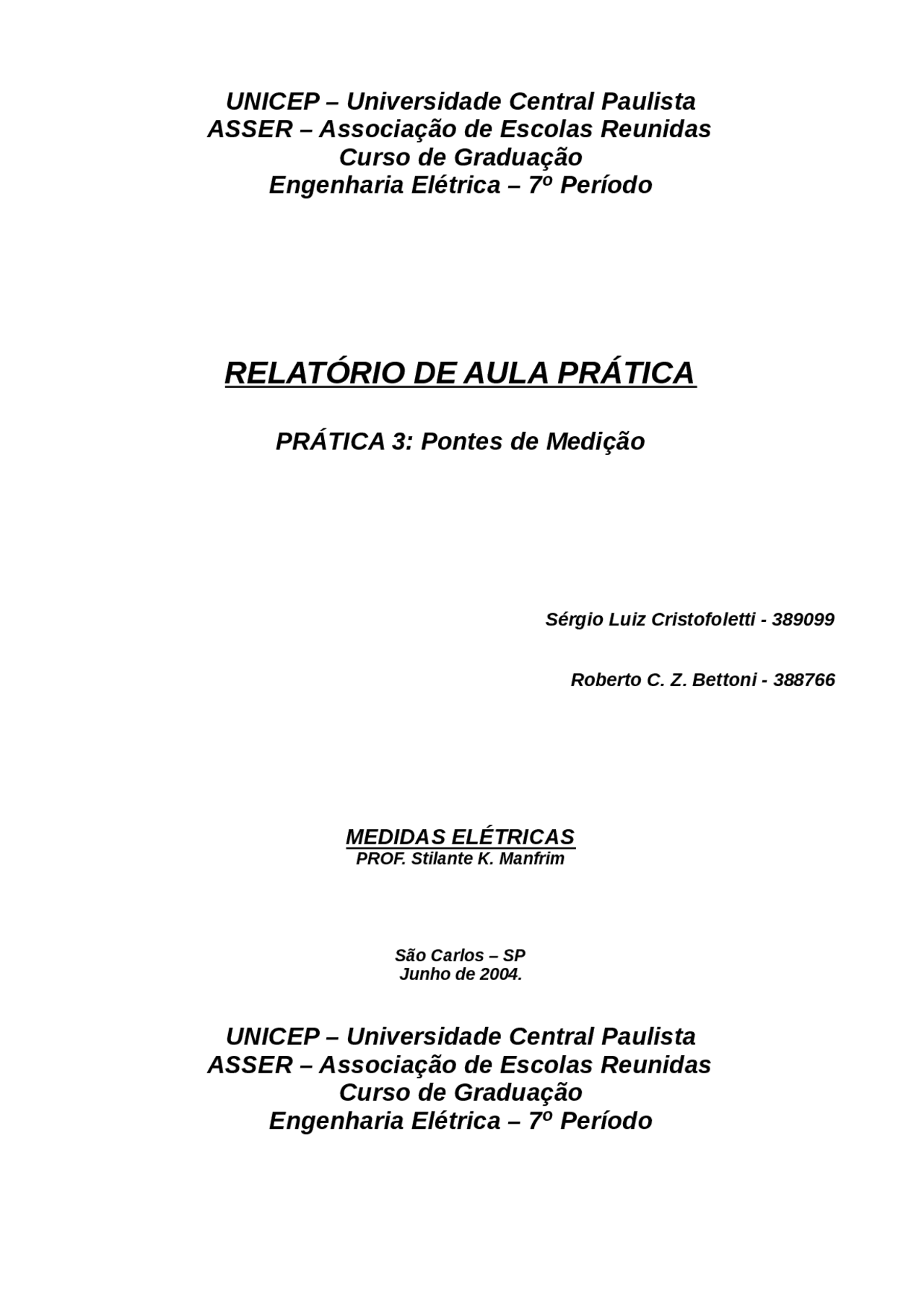

PROF. Stilante K. Manfrim
São Carlos – SP Junho de 2004.
PROF. Stilante K. Manfrim
São Carlos – SP Junho de 2004
1 Ponte de Wheatstone (medição de resistência)........................................................... 4 1.1 Sensibilidade................................................................................................................ 4 2 Ponte em corrente alternada........................................................................................ 5 2.1 Sensibilidade................................................................................................................ 5 2.2 Ponte de Capacitâncias................................................................................................ 6 2.2.1 Desenvolvimento da expressão (26)............................................................................ 6 2.3 Ponte de Indutâncias.................................................................................................... 6 3 Procedimento Experimental.......................................................................................... 6 3.1 Objetivos....................................................................................................................... 6
1 Ponte de Wheatstone (medição de resistência)
1.1. Sensibilidade
2 Ponte em corrente alternada
2.1. Sensibilidade
2.4. Ponte de Wheatstone (DC) PARTE A: O circuito da figura 1 foi montado. A tensão E foi ajustada em 10V. Os resistores e potenciômetros ajustados em: R1=470F 0 5 7; R2=10KF 0 5 7; R3=1KF 0 5 7E R4=10kF 0 5 7 A ponte foi equilibrada variando-se R A condição de equilíbrio se dá quando VD = 0 Nesta situação verificou-se que a relação R1R4 = R2R3 é verdadeira (ver resultados nas tabelas) A ponte foi desequilibrada até que a tensão de desequilíbrio Vdeseq = 100mV O valor de R2 foi medido e a sensibilidade da ponte pode então ser calculada (ver resultado nas tabelas).
A ponte foi montada com k=1 mas com R1 diferente de R
Foram usados os valores: R1 = 470F 0 5 7; R2 = 1kF 0 5 7, R3=R4=1kF 0 5 7
Repetiu-se a partir daí os procedimentos da Parte A Os valores e resultados estão dispostos na tabela
A ponte foi montada com os 4 braços iguais conforme o roteiro pediu. Repetiram-se os procedimentos da Parte A e B.
PARTE D:
As sensibilidades pa, pb e pc foram comparadas. Os valores encontram-se na tabela.
Percebe-se que não ocorreu nenhuma variação significativa da sensibilidade da ponte.
O circuito da figura 1 foi montado novamente porém com um NTC no lugar de R com valor aproximadamente igual a 1kF 0 5 7à temperatura ambiente. Os demais resistores e a tensão E foram ajustados de acordo com os pedidos no roteiro.
A ponte foi equilibrada à temperatura ambiente (VD = 0) e, então o NTC foi aquecido. Verificou-se que a variação da tensão VD é negativa quando a variação da temperatura no NTC é positiva. Comprova-se, então, que o NTC realmente possui um coeficiente de temperatura negativo, isto é, a sua resistência diminui com o aumento da temperatura.
10,01 465 4k7 981 9k91 100mV 4k85 150 0,
10,01 465 457 981 965 100mV 439 18 0,
10,01 975 958 981 965 100mV 920 38 0,
CONCLUSÃO: Não ocorreram variações significativas da sensibilidade das pontes.
2.5. Pontes de medição de capacitância e indutância em corrente alternada
Os circuitos das figuras 2 e 3 foram montados de acordo com as prescrições do roteiro fornecido.
Os procedimentos a.1) a a.4) e b.1) a b.4) foram, analogamente ao item 3.3.1 repetidos, respeitando-se as características inerentes à operação AC e seguindo-se à risca as instruções neles contidas.
Assim, os resultados obtidos para a ponte da figura 2 foram:
4,96 2000 1763 467 3680 236nF 980 1,043μF
Verificou-se também que a sensibilidade da ponte não sofreu variações significativas.
